| מנוע גלגלי שיניים פלנטריים DC מנוע עם גיר סיבוב ישר | 10 Nm | 40 ואט | |||||||||||||||||||
| מנוע DC מברשתי מיקרו RS775 עם תיבה שיניים פלנטרית | למשתמש בקombinציה עם | ||||||||||||||||||||
| ancodeר עם חיישן הול | |||||||||||||||||||||
| תומך בהצמדת אנקדר מגנטי | |||||||||||||||||||||
| סדרה TJX45RT | |||||||||||||||||||||
| שרטוט מימדי תמונה של המימדים החיצוניים (מ"מ) | |||||||||||||||||||||
 | |||||||||||||||||||||

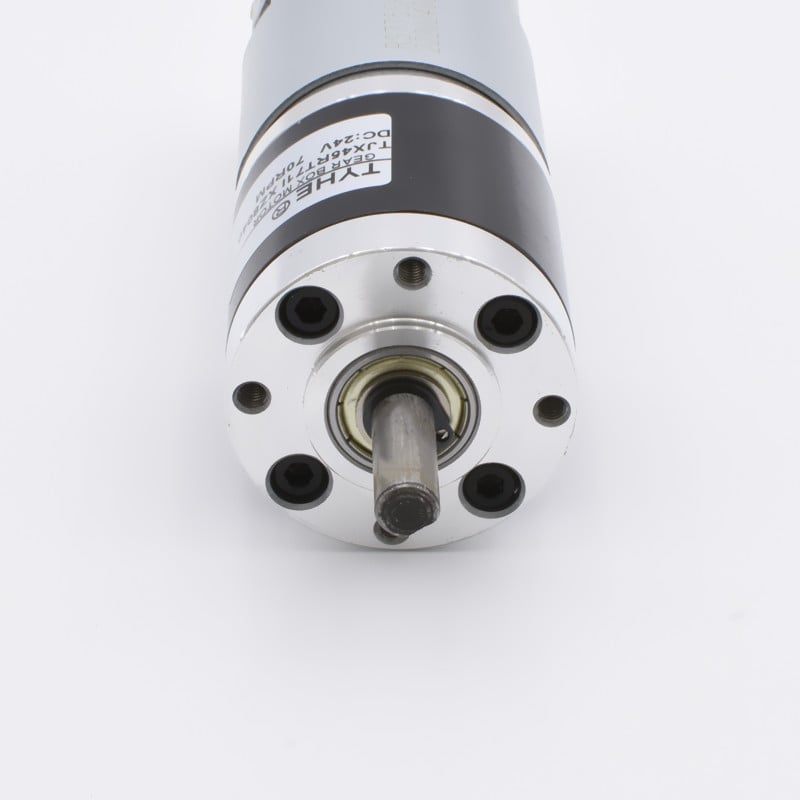

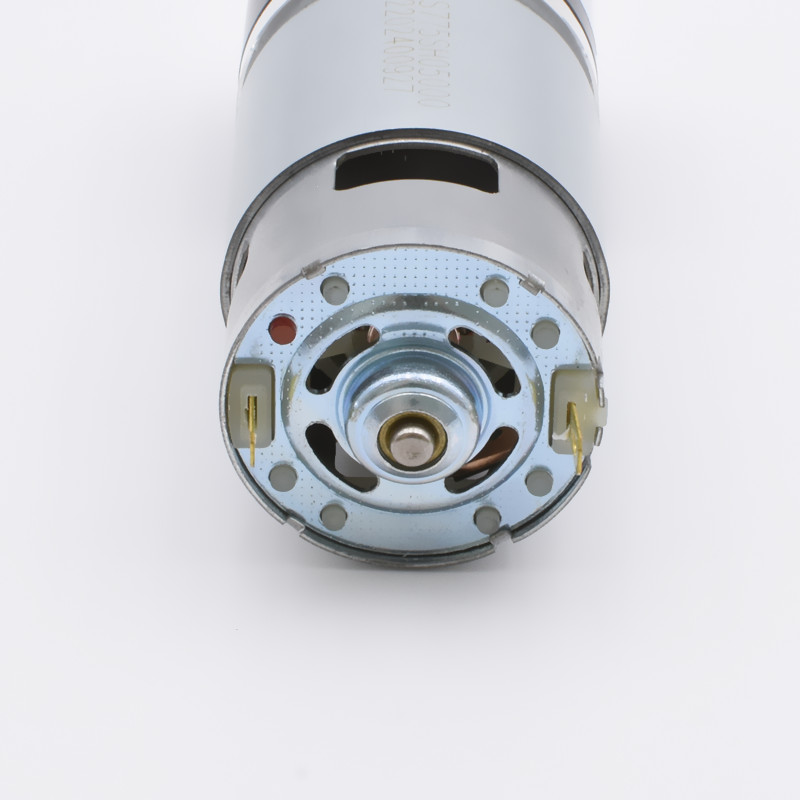

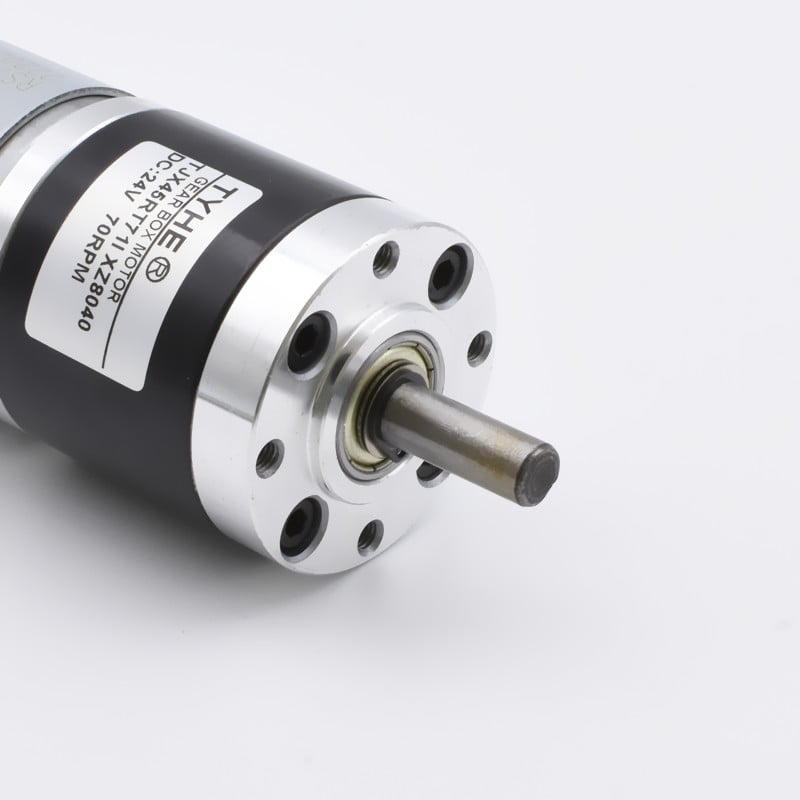

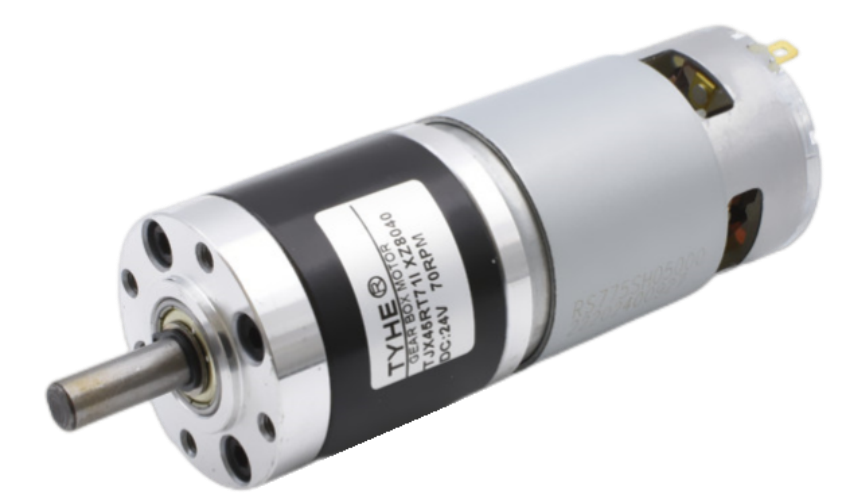

| תמונה של המנוע תמונה של המנוע הפיזי | |||||||||||||||||||||
 | |||||||||||||||||||||
| מאפייני מנוע מאפייני מנוע | |||||||||||||||||||||
| חומרי דיור חומר פני ההתקנה | סגסוגת אבץ אלוית זינק | ||||||||||||||||||||
| חומר שרשרת הילודים חומר גלגלים | פלדה & פלסטיק פלדה, שיניים מפלסטיק | ||||||||||||||||||||
| השתקפות אחורה פערת גלגלים | ≤2° | ||||||||||||||||||||
| מכלולים על ציר הפלט מכלולים בציר הפלט | מכלול כדורי מכלול כדורים | ||||||||||||||||||||
| מהירות קלט מרבית מומלצת מהירות קלט מרבית מומלצת | ≤10000 RPM | ||||||||||||||||||||
| כוח רדיאלי כוח רדיאלי | ≤15kgf | ||||||||||||||||||||
| כוח אקסילי כח אקסילי | ≤8kgf | ||||||||||||||||||||
| הכוח הלחץ המרבי על הציר הכוח המרבי שציר הראש יכול לשאת | ≤25קג | ||||||||||||||||||||
| פער רדיאלי פער רדיאלי | ≤0.1 מ"מ | ||||||||||||||||||||
| פער אקסילי הפרש צירתי | ≤0.4mm | ||||||||||||||||||||
| טווח טמפרטורת הפעלה טווחוּת הַשְׁמָלָה | -20℃ -120℃ | ||||||||||||||||||||
| Commutator מבנה החלפת | מוברש | ||||||||||||||||||||
| כיוון סיבוב כיוון סיבוב | CW / CCW | ||||||||||||||||||||
| רעש רעש | ≤ 65 דב | ||||||||||||||||||||
| נתוני טכניים של מנוע DC פרמטרים של מנוע דיוור | |||||||||||||||||||||
| ערכים ערכים ב-25-30 ℃ מדידת ערכים בטמפרטורת החדר | |||||||||||||||||||||
|
דגם דגם |
מתח מדורג （V ） מתח מוסמך |
בלי עומס פרמטרים ללא עומס |
מדורגת פרמטרים מוסמכים |
עצירה פרמטרים בתנאי חסימה |
*טיפים: טבלת הנתונים בצד השמאלי מוגבלת, אנא פנה לעובדים שלנו לקבלת מידע נוסף על פרמטרים. הערה: טבלת הנתונים בצד שמאל כוללת מספר פרמטרים מוגבלים, יש להתייחס אל המומחים שלנו לקבלת מידע נוסף. |
||||||||||||||||
|
מהירות מהירות סיבוב |
הווה זרם |
מהירות מהירות סיבוב |
הווה זרם |
トルק מומנט |
פלט istung יציאה |
EFF יעילות |
トルק מומנט |
הווה זרם |
|||||||||||||
| סל"ד | mA | סל"ד | א | mN.m | ר | % | mN.m | א | |||||||||||||
| RS775 | 12 | 7000 | 760 | 5600 | 2.81 | 38.00 | 22.28 | 66.16 | 114.00 | 20.00 | |||||||||||
| RS775 | 24 | 6500 | 395 | 5200 | 1.45 | 41.00 | 22.32 | 64.11 | 123.00 | 10.30 | |||||||||||
| נתוני טכניים של מנוע עם תיבה פרמטרי מנוע ירידה | |||||||||||||||||||||
| נתוני תיבת הילוכים פרמטרי תיבת ירידה | |||||||||||||||||||||
|
יחס הילוך יחס ירידה n : 1 |
3.7 | 5.2 | 13.7 | 19.2 | 26.9 | 51 | 71 | 100 | 139 | 189 | 264 | 369 | 512 | 721 | 977 | 1367 | 1911 | 2672 | 3639 | ||
|
מספר שלבי הילוך מספר רמות ירידה |
1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | ||
|
אורך תיבת ההילוכים אורך תיבת הילוכים (מ"מ) |
29.7 | 29.7 | 39.4 | 39.4 | 39.4 | 49.1 | 49.1 | 49.1 | 49.1 | 60.3 | 60.3 | 60.3 | 60.3 | 60.3 | 71.5 | 71.5 | 71.5 | 71.5 | 71.5 | ||
|
יעילות יעילות (%) |
0.85 | 0.85 | 0.72 | 0.72 | 0.72 | 0.61 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.44 | 0.44 | ||
| RS775-12V-7000R | |||||||||||||||||||||
|
מהירות ריקה מהירות מהירות ללא עומס (המתק) |
1891.9 | 1346.2 | 510.9 | 364.6 | 260.2 | 137.3 | 98.6 | 70.0 | 50.4 | 37.0 | 26.5 | 19.0 | 13.7 | 9.7 | 7.2 | 5.1 | 3.7 | 2.6 | 1.9 | ||
|
מהירות מדורגת מהירות מזומנת (המתק) |
1513.5 | 1076.9 | 408.8 | 291.7 | 208.2 | 109.8 | 78.9 | 56.0 | 40.3 | 29.6 | 21.2 | 15.2 | 10.9 | 7.8 | 5.7 | 4.1 | 2.9 | 2.1 | 1.5 | ||
|
מומנט מדורג מומנט מזומן (N.m) |
0.120 | 0.168 | 0.376 | 0.527 | 0.739 | 1.190 | 1.657 | 2.334 | 3.244 | 3.749 | 5.237 | 7.320 | 10.000 | 10.000 | 10.000 | 10.000 | 10.000 | 10.000 | 10.000 | ||
|
מומנט מדורג מומנט מזומן (ק"ג.ס"מ) |
1.17 | 1.65 | 3.69 | 5.17 | 7.24 | 11.66 | 16.24 | 22.87 | 31.79 | 36.74 | 51.32 | 71.73 | 98.00 | 98.00 | 98.00 | 98.00 | 98.00 | 98.00 | 98.00 | ||
|
מומנט מדורג מומנט מזומן (פאונד.אינץ') |
1.35 | 1.90 | 4.25 | 5.95 | 8.34 | 13.44 | 18.71 | 26.35 | 36.63 | 42.33 | 59.13 | 82.64 | 112.91 | 112.91 | 112.91 | 112.91 | 112.91 | 112.91 | 112.91 | ||
| RS775-24V-6500R | |||||||||||||||||||||
|
מהירות ריקה מהירות מהירות ללא עומס (המתק) |
1756.8 | 1250.0 | 474.5 | 338.5 | 241.6 | 127.5 | 91.5 | 65.0 | 46.8 | 34.4 | 24.6 | 17.6 | 12.7 | 9.0 | 6.7 | 4.8 | 3.4 | 2.4 | 1.8 | ||
|
מהירות מדורגת מהירות מזומנת (המתק) |
1405.4 | 1000.0 | 379.6 | 270.8 | 193.3 | 102.0 | 73.2 | 52.0 | 37.4 | 27.5 | 19.7 | 14.1 | 10.2 | 7.2 | 5.3 | 3.8 | 2.7 | 1.9 | 1.4 | ||
|
מומנט מדורג מומנט מזומן (N.m) |
0.129 | 0.181 | 0.406 | 0.569 | 0.797 | 1.284 | 1.788 | 2.518 | 3.500 | 4.045 | 5.650 | 7.897 | 10.000 | 10.000 | 10.000 | 10.000 | 10.000 | 10.000 | 10.000 | ||
|
מומנט מדורג מומנט מזומן (ק"ג.ס"מ) |
1.26 | 1.78 | 3.98 | 5.57 | 7.81 | 12.58 | 17.52 | 24.68 | 34.30 | 39.64 | 55.37 | 77.39 | 98.00 | 98.00 | 98.00 | 98.00 | 98.00 | 98.00 | 98.00 | ||
|
מומנט מדורג מומנט מזומן (פאונד.אינץ') |
1.46 | 2.05 | 4.58 | 6.42 | 9.00 | 14.50 | 20.18 | 28.43 | 39.52 | 45.67 | 63.80 | 89.17 | 112.91 | 112.91 | 112.91 | 112.91 | 112.91 | 112.91 | 112.91 | ||

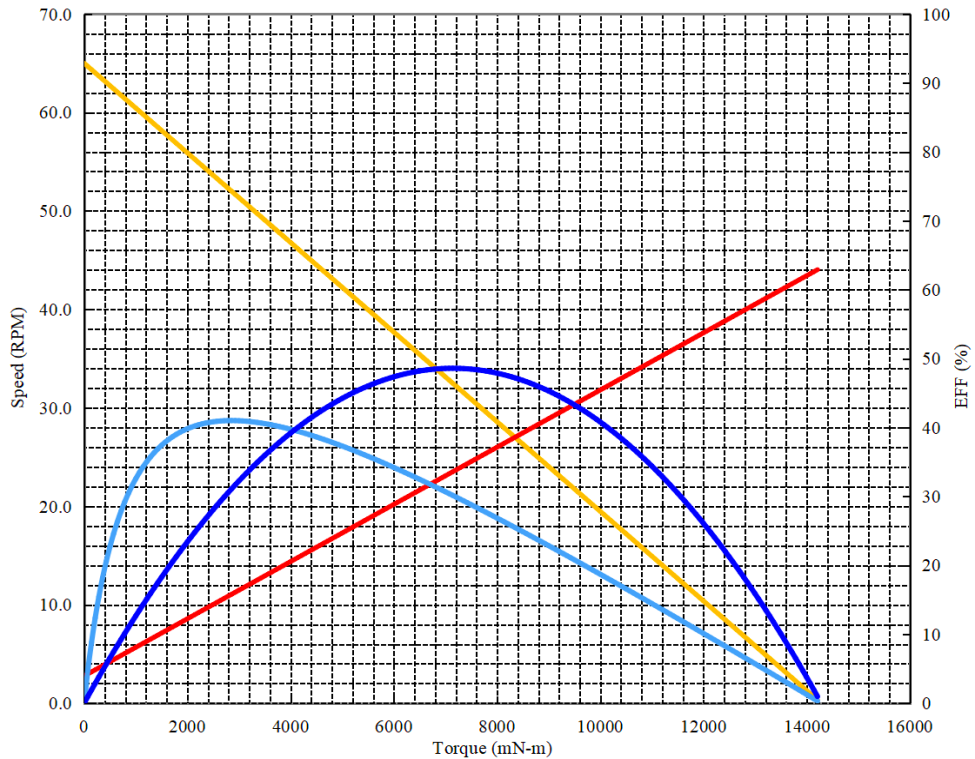

| מקרה עקומה של מנוע גיר דוגמה לעקום של מנוע ירידה | |||||||||||||||||||||
| פרויקט שם הפרויקט : | מנוע גיר DC | תאריך תאריך : | 2025/3/26 | ביצועệu năng (בטמפרטורה סביבתית של 25-30 ℃ ) | |||||||||||||||||
| מהירות מנוע מהירות סיבוב : | 6500DPM | קנה מידה מלא טווח מידה : | 100% | EFF | בדיקת מהירה כדי למנוע עלייה בטמפרטורה ונזק עלוב. | ||||||||||||||||
| שרשרת גיר מספר רמות : | 3 | 50.0 | וואט | מתח קבוע העלאה במתח קבוע : | 24 | וולט | |||||||||||||||
| יחס הילוך יחס ירידה : | 100 | 10.0 | אמפ. | כיוון כיוון : | לְמַיִן/נְגַד לְמַיִן | ||||||||||||||||
 |
בלי עומס פרמטרים ללא עומס | ||||||||||||||||||||
| מהירות מהירות סיבוב : | 65.0 | סל"ד | |||||||||||||||||||
| הווה זרם : | 0.40 | אמפרים | |||||||||||||||||||
| פרמטרים מידיים מרביים הפרמטרים המידיים הגדולים ביותר | |||||||||||||||||||||
| トルק トルק : | 13965.11 | mN-m | |||||||||||||||||||
| הווה זרם : | 6.32 | אמפרים | |||||||||||||||||||
| ביעילות מרבית פרמטרים של נקודת היעילות המרבית | |||||||||||||||||||||
| יעילות יעילות : | 41.0 | % | |||||||||||||||||||
| トルק トルק : | 2855.7 | mN-m | |||||||||||||||||||
| מהירות מהירות סיבוב : | 52.0 | סל"ד | |||||||||||||||||||
| הווה זרם : | 1.58 | אמפרים | |||||||||||||||||||
| פלט הספק הפלט : | 15.55 | וואט | |||||||||||||||||||
| בהספק הפלט המרבי פרמטרים של תחנת הפלט בהספק מרבי | |||||||||||||||||||||
| פלט הספק הפלט : | 24.296 | וואט | |||||||||||||||||||
| トルק トルק : | 7139.3 | mN-m | |||||||||||||||||||
| מהירות מהירות סיבוב : | 32.5 | סל"ד | |||||||||||||||||||
| הווה זרם : | 3.36 | אמפרים | |||||||||||||||||||
| צירוף ייצור אקססوارי נוספים | |||||||||||||||||||||
| אביזרים שם | מתח מתח | רזולוציה דقة | מספר תעלות | הערה | |||||||||||||||||
| מגניט מיקוד מגניט קידוח | 5V-24V | 13ppr | A&B | ||||||||||||||||||
