TJP37FQ

מפעל קטן 37 מ"מ 6 וולט 12 וולט 12 וולט 24 וולט 15 סיבובים לדקה 60 סיבובים לדקה 100 סיבובים לדקה 5 ואט 3 ואט 5 ק"גס"מ 1.5 ניוטון-מטר סיבובים נמוכים מיניאטורי מנוע דק עם פחמן עם תעודת CE ו-ROHS

הקדמה

מנוע גיר DC מנוע ירידה ישיר עם זרם ישיר																2 Nm		5 וואט
מנוע DC מברשת RS528 מיקרו עם גיר ספור




סדרת TJP37FQ

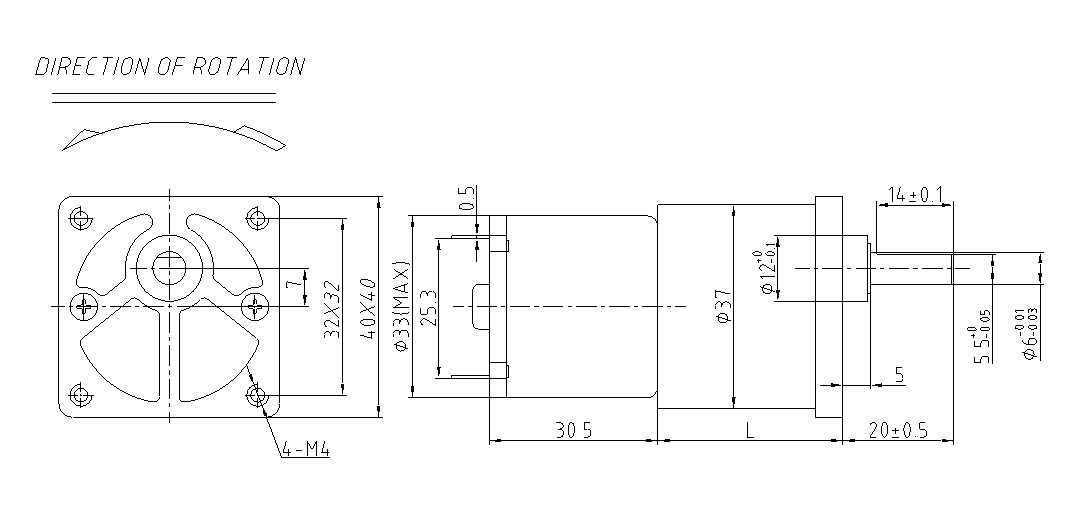

שרטוט מימדי תמונה של המימדים החיצוניים (מ"מ)

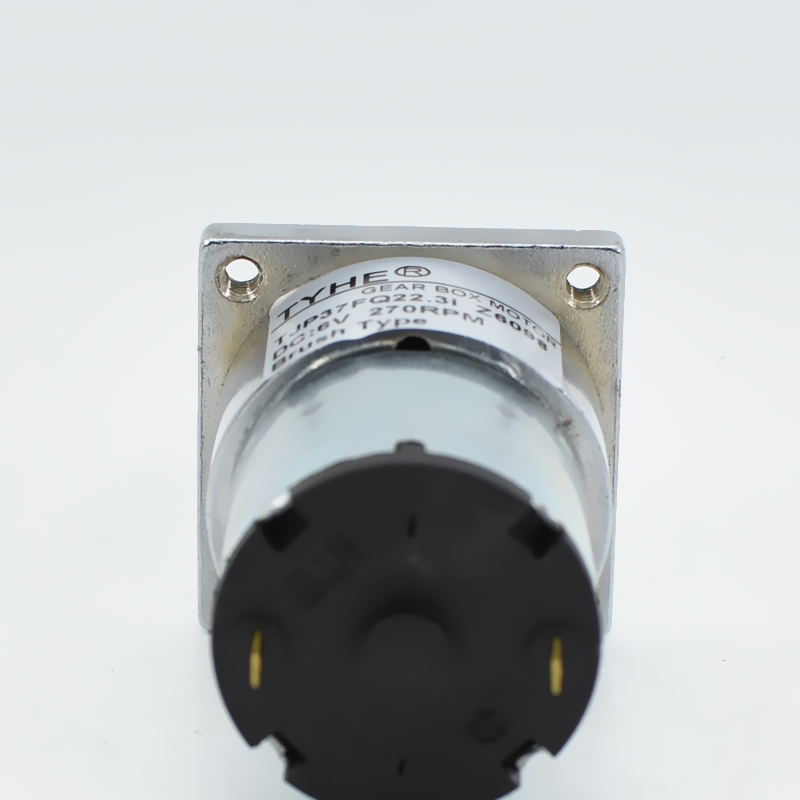

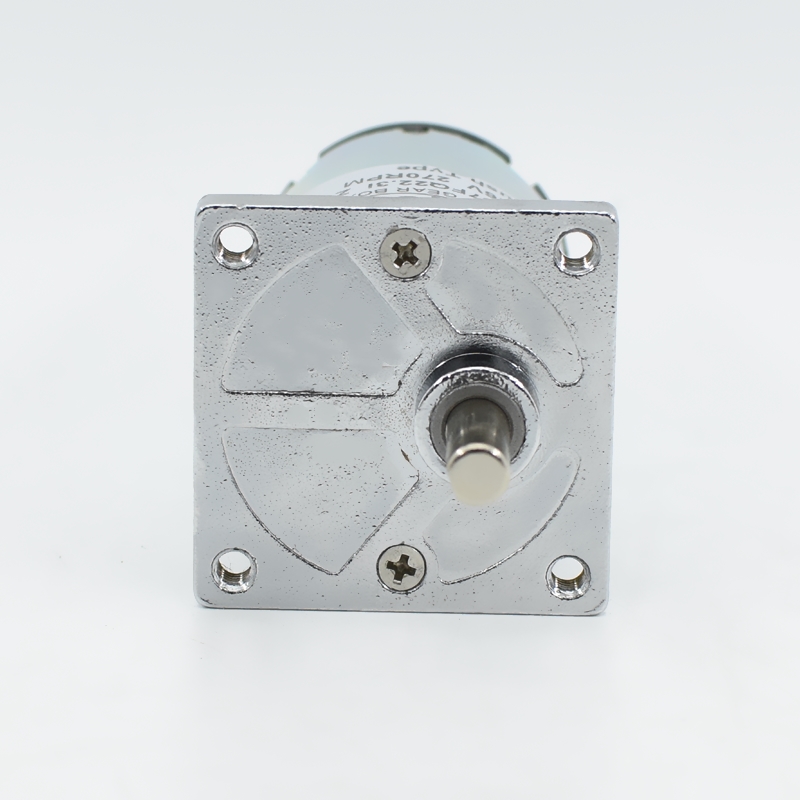

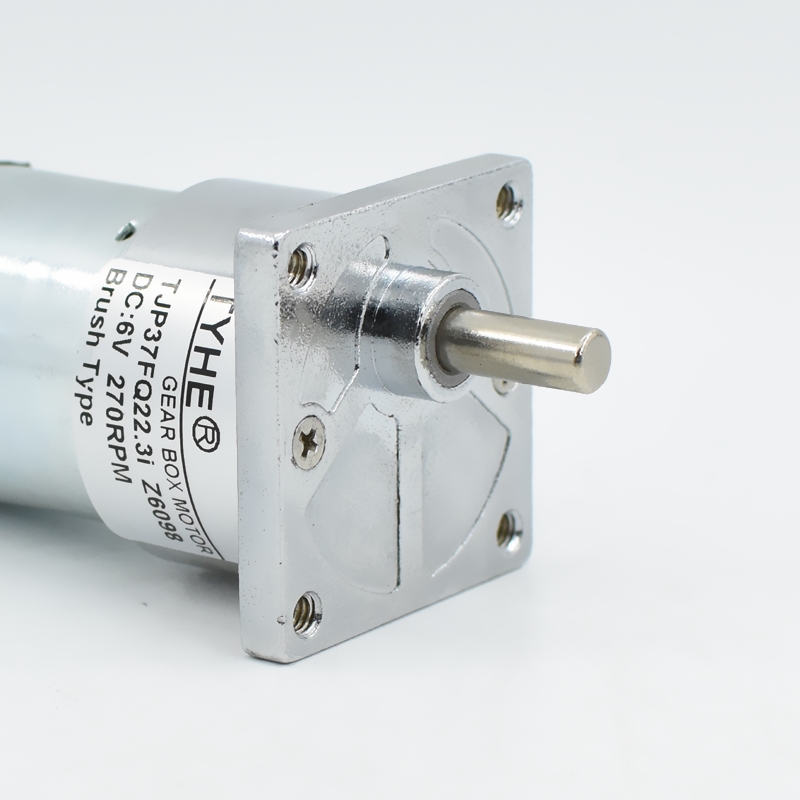

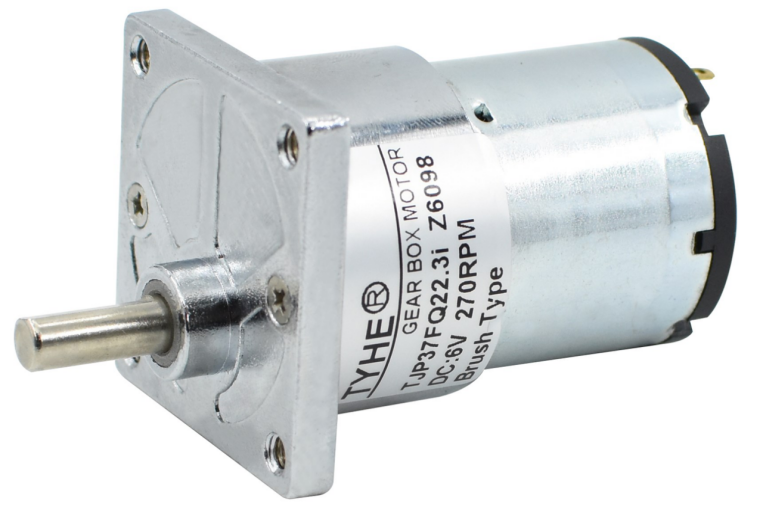

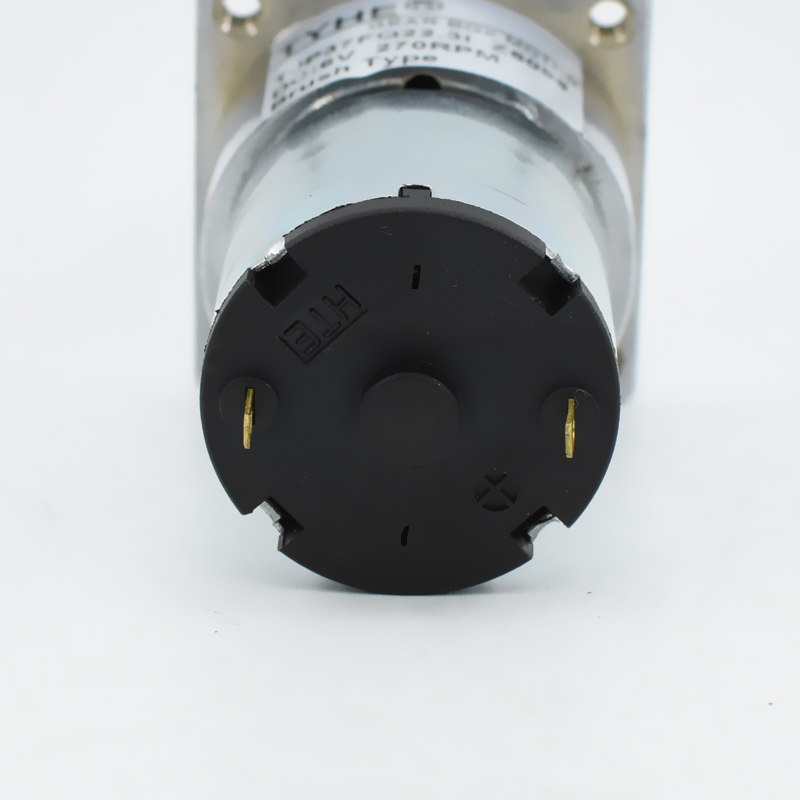

תמונה של המנוע תמונה של המנוע הפיזי

מאפייני מנוע מאפייני מנוע
חומרי דיור חומר פני ההתקנה															סגסוגת אבץ אלוית זינק
חומר שרשרת הילודים חומר גלגלים															מתכת פולימר & פלדה מתכת פולימר ושיניים של פלדה
השתקפות אחורה פערת גלגלים															≤2°
מכלולים על ציר הפלט מכלולים בציר הפלט															מפרק שמן מפרק עם שמן מובנה
מהירות קלט מרבית מומלצת מהירות קלט מרבית מומלצת															≤8000DPM
כוח רדיאלי כוח רדיאלי															≤1kgf
כוח אקסילי כח אקסילי															≤0.7kgf
הכוח הלחץ המרבי על הציר הכוח המרבי שציר הראש יכול לשאת															≤10kgf
פער רדיאלי פער רדיאלי															≤0.1 מ"מ
פער אקסילי הפרש צירתי															≤0.3 מ"מ
טווח טמפרטורת הפעלה טווחוּת הַשְׁמָלָה															-20℃ -120℃
Commutator מבנה החלפת															מוברש
כיוון סיבוב כיוון סיבוב															CW / CCW
רעש רעש															≤50db


נתוני טכניים של מנוע DC פרמטרים של מנוע דיוור
ערכים ערכים ב-25-30 ℃ מדידת ערכים בטמפרטורת החדר
דגם דגם	מתח מדורג （V ） מתח מוסמך	בלי עומס פרמטרים ללא עומס		מדורגת פרמטרים מוסמכים					עצירה פרמטרים בתנאי חסימה		*טיפים: טבלת הנתונים בצד השמאלי מוגבלת, אנא פנה לעובדים שלנו לקבלת מידע נוסף על פרמטרים. הערה: טבלת הנתונים בצד שמאל כוללת מספר פרמטרים מוגבלים, יש להתייחס אל המומחים שלנו לקבלת מידע נוסף.
		מהירות מהירות סיבוב	הווה זרם	מהירות מהירות סיבוב	הווה זרם	トルק מומנט	פלט istung יציאה	EFF יעילות	トルק מומנט	הווה זרם
		סל"ד	mA	סל"ד	א	mN.m	ר	%	mN.m	א
RS528	6	6000	100	4800	0.35	2.76	1.39	66.85	8.28	2.35
RS528	12	6000	54	4800	0.18	2.95	1.48	67.64	8.85	1.22
נתוני טכניים של מנוע עם תיבה פרמטרי מנוע ירידה
נתוני תיבת הילוכים פרמטרי תיבת ירידה
יחס הילוך יחס ירידה n : 1			9.5	14.7	22.3	27.2	44.5	63	80.3	121	147	187	283	344	565	728	802	1073	1540	1871	2272
מספר שלבי הילוך מספר רמות ירידה			2	3	3	4	4	4	5	5	5	6	6	6	7	7	7	7	8	8	8
אורך תיבת ההילוכים אורך תיבת הילוכים (מ"מ)			22.5	22.5	22.5	24.5	24.5	24.5	26.5	26.5	26.5	29.5	29.5	29.5	32.5	32.5	32.5	32.5	32.5	32.5	32.5
יעילות יעילות (%)			0.72	0.61	0.61	0.52	0.52	0.52	0.44	0.44	0.44	0.38	0.38	0.38	0.32	0.32	0.32	0.32	0.27	0.27	0.27
RS528-6V-6000R
מהירות ריקה מהירות מהירות ללא עומס (המתק)			631.6	408.2	269.1	220.6	134.8	95.2	74.7	49.6	40.8	32.1	21.2	17.4	10.6	8.2	7.5	5.6	3.9	3.2	2.6
מהירות מדורגת מהירות מזומנת (המתק)			505.3	326.5	215.2	176.5	107.9	76.2	59.8	39.7	32.7	25.7	17.0	14.0	8.5	6.6	6.0	4.5	3.1	2.6	2.1
מומנט מדורג מומנט מזומן (N.m)			0.019	0.025	0.038	0.039	0.064	0.091	0.098	0.148	0.180	0.195	0.295	0.358	0.500	0.644	0.710	0.949	1.158	1.407	1.709
מומנט מדורג מומנט מזומן (ק"ג.ס"מ)			0.19	0.24	0.37	0.38	0.63	0.89	0.96	1.45	1.76	1.91	2.89	3.51	4.90	6.31	6.95	9.30	11.35	13.79	16.75
מומנט מדורג מומנט מזומן (פאונד.אינץ')			0.21	0.28	0.43	0.44	0.72	1.02	1.11	1.67	2.03	2.20	3.33	4.04	5.64	7.27	8.01	10.72	13.08	15.89	19.29
RS528-12V-6000R
מהירות ריקה מהירות מהירות ללא עומס (המתק)			631.6	408.2	269.1	220.6	134.8	95.2	74.7	49.6	40.8	32.1	21.2	17.4	10.6	8.2	7.5	5.6	3.9	3.2	2.6
מהירות מדורגת מהירות מזומנת (המתק)			505.3	326.5	215.2	176.5	107.9	76.2	59.8	39.7	32.7	25.7	17.0	14.0	8.5	6.6	6.0	4.5	3.1	2.6	2.1
מומנט מדורג מומנט מזומן (N.m)			0.020	0.027	0.040	0.042	0.069	0.097	0.105	0.158	0.192	0.208	0.315	0.383	0.534	0.688	0.758	1.015	1.238	1.504	1.826
מומנט מדורג מומנט מזומן (ק"ג.ס"מ)			0.20	0.26	0.40	0.41	0.67	0.95	1.03	1.55	1.89	2.04	3.09	3.75	5.24	6.75	7.43	9.94	12.13	14.74	17.90
מומנט מדורג מומנט מזומן (פאונד.אינץ')			0.23	0.30	0.46	0.47	0.77	1.10	1.19	1.79	2.17	2.35	3.56	4.32	6.03	7.77	8.56	11.46	13.98	16.98	20.62

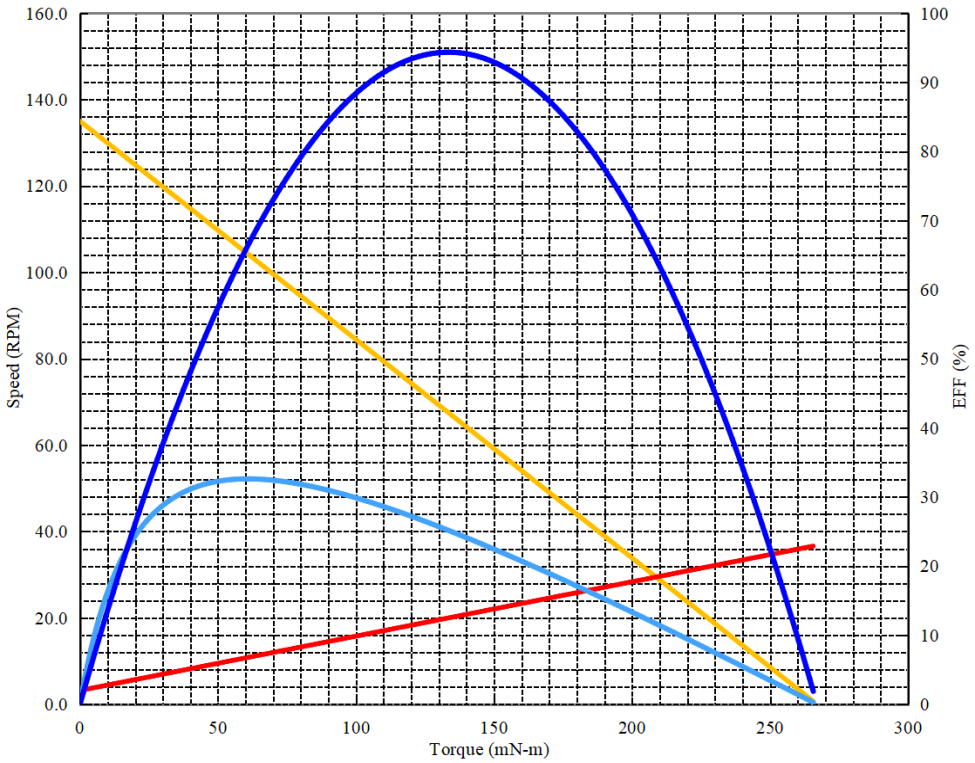

מקרה עקומה של מנוע גיר דוגמה לעקום של מנוע ירידה
פרויקט שם הפרויקט :			מנוע גיר DC			תאריך תאריך :			2025/3/26			ביצועệu năng (בטמפרטורה סביבתית של 25-30 ℃ )
מהירות מנוע מהירות סיבוב :			6000 סיבובים לדקה		קנה מידה מלא טווח מידה :				100%		EFF	בדיקת מהירה כדי למנוע עלייה בטמפרטורה ונזק עלוב.
שרשרת גיר מספר רמות :			4						1.0		וואט	מתח קבוע העלאה במתח קבוע :					6		וולט
יחס הילוך יחס ירידה :			44.5						5.0		אמפ.	כיוון כיוון :					לְמַיִן/נְגַד לְמַיִן
												בלי עומס פרמטרים ללא עומס
															מהירות מהירות סיבוב :			135.0		סל"ד
															הווה זרם :			0.10		אמפרים
												פרמטרים מידיים מרביים הפרמטרים המידיים הגדולים ביותר
															トルק トルק :			264.60		mN-m
															הווה זרם :			1.15		אמפרים
												ביעילות מרבית פרמטרים של נקודת היעילות המרבית
															יעילות יעילות :			32.6		%
															トルק トルק :			60.8		mN-m
															מהירות מהירות סיבוב :			104.3		סל"ד
															הווה זרם :			0.34		אמפרים
															פלט הספק הפלט :			0.66		וואט
												בהספק הפלט המרבי פרמטרים של תחנת הפלט בהספק מרבי
															פלט הספק הפלט :			0.944		וואט
															トルק トルק :			133.5		mN-m
															מהירות מהירות סיבוב :			67.5		סל"ד
															הווה זרם :			0.62		אמפרים
צירוף ייצור אקססوارי נוספים
אביזרים שם					מתח מתח			רזולוציה דقة					מספר תעלות						הערה
