TJP33RL

עוצמה של 33GB 7.2 וולט 9v 12v 500 סל"ד 1000 סל"ד 10 וואט 5w במהירות גבוהה מיני מברשת dc מנוע מפחית הילוכים עם ce rohs

הקדמה

מנוע גיר DC מנוע ירידה ישיר עם זרם ישיר																1.5 Nm		5וואט
מנוע DC מברשת עם גיר ספורי מודל RS385																למשתמש בקombinציה עם
																ancodeר עם חיישן הול
																תומך בהצמדת אנקדר מגנטי


סדרה TJP33RL
שרטוט מימדי תמונה של המימדים החיצוניים (מ"מ)

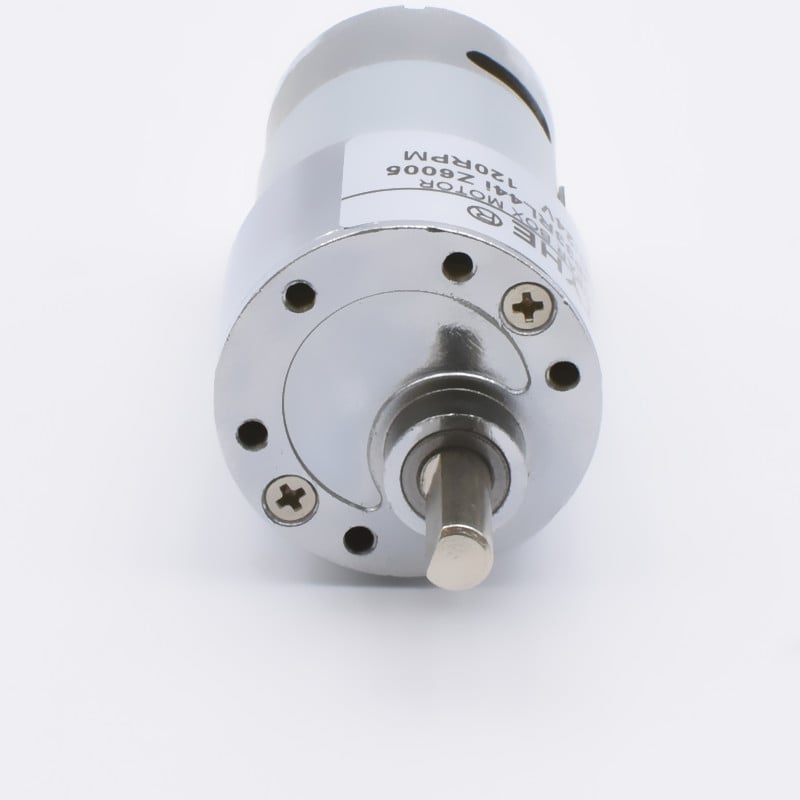

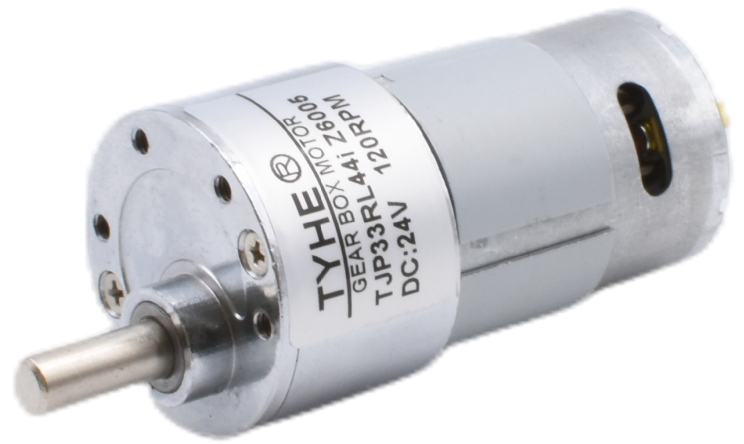

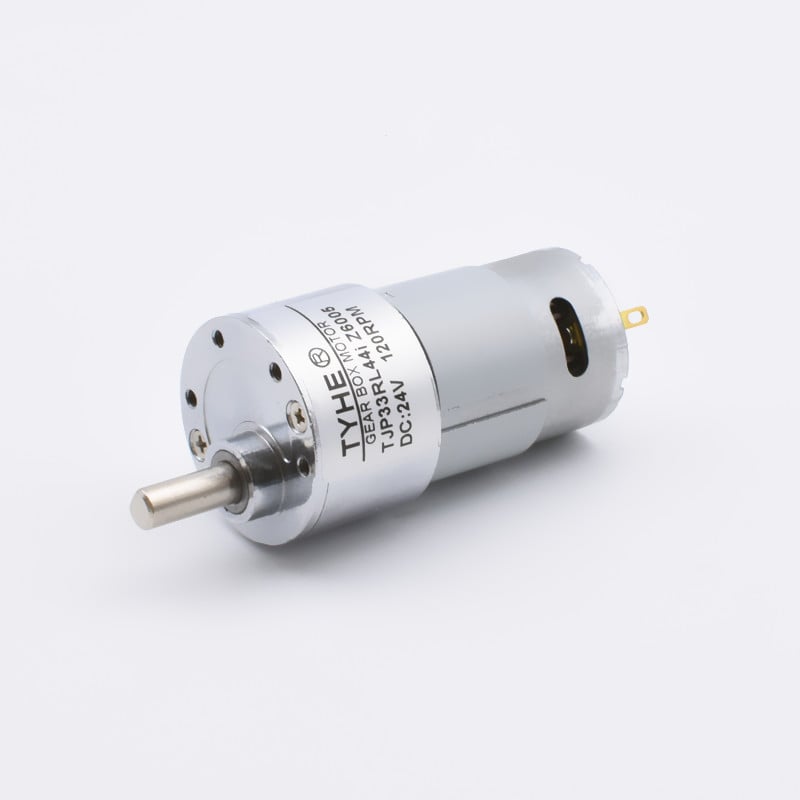

תמונה של המנוע תמונה של המנוע הפיזי

מאפייני מנוע מאפייני מנוע
חומרי דיור חומר פני ההתקנה															סגסוגת אבץ אלוית זינק
חומר שרשרת הילודים חומר גלגלים															מתכת אבקה מטל порошковый
השתקפות אחורה פערת גלגלים															≤2°
מכלולים על ציר הפלט מכלולים בציר הפלט															מפרק שמן מפרק עם שמן מובנה
מהירות קלט מרבית מומלצת מהירות קלט מרבית מומלצת															≤10000 RPM
כוח רדיאלי כוח רדיאלי															≤0.7kgf
כוח אקסילי כח אקסילי															≤0.5kgf
הכוח הלחץ המרבי על הציר הכוח המרבי שציר הראש יכול לשאת															≤7kgf
פער רדיאלי פער רדיאלי															≤0.1 מ"מ
פער אקסילי הפרש צירתי															≤0.3 מ"מ
טווח טמפרטורת הפעלה טווחוּת הַשְׁמָלָה															-20℃ -120℃
Commutator מבנה החלפת															מוברש
כיוון סיבוב כיוון סיבוב															CW / CCW
רעש רעש															≤50db


נתוני טכניים של מנוע DC פרמטרים של מנוע דיוור
ערכים ערכים ב-25-30 ℃ מדידת ערכים בטמפרטורת החדר
דגם דגם	מתח מדורג （V ） מתח מוסמך	בלי עומס פרמטרים ללא עומס		מדורגת פרמטרים מוסמכים					עצירה פרמטרים בתנאי חסימה		*טיפים: טבלת הנתונים בצד השמאלי מוגבלת, אנא פנה לעובדים שלנו לקבלת מידע נוסף על פרמטרים. הערה: טבלת הנתונים בצד שמאל כוללת מספר פרמטרים מוגבלים, יש להתייחס אל המומחים שלנו לקבלת מידע נוסף.
		מהירות מהירות סיבוב	הווה זרם	מהירות מהירות סיבוב	הווה זרם	トルק מומנט	פלט istung יציאה	EFF יעילות	トルק מומנט	הווה זרם
		סל"ד	mA	סל"ד	א	mN.m	ר	%	mN.m	א
RS385	12	4600	110	3680	0.25	4.98	1.92	64.83	14.94	0.98
RS385	24	5500	55	4400	0.15	5.10	2.35	64.20	15.30	0.84
נתוני טכניים של מנוע עם תיבה פרמטרי מנוע ירידה
נתוני תיבת הילוכים פרמטרי תיבת ירידה
יחס הילוך יחס ירידה n : 1			9	18.4	25.4	44.2	51.9	61	71.6	106	125	172	202	255	351	569	718	990	1163	1365	1603
מספר שלבי הילוך מספר רמות ירידה			2	3	3	4	4	4	4	5	5	5	5	6	6	6	7	7	7	7	7
אורך תיבת ההילוכים אורך תיבת הילוכים (מ"מ)			21.3	21.3	21.3	21.3	21.3	21.3	21.3	22.5	22.5	22.5	22.5	24.7	24.7	24.7	27.2	27.2	27.2	27.2	27.2
יעילות יעילות (%)			0.72	0.61	0.61	0.52	0.52	0.52	0.52	0.44	0.44	0.44	0.44	0.38	0.38	0.38	0.32	0.32	0.32	0.32	0.32
RS385-12V-4600R
מהירות ריקה מהירות מהירות ללא עומס (המתק)			511.1	250.0	181.1	104.1	88.6	75.4	64.2	43.4	36.8	26.7	22.8	18.0	13.1	8.1	6.4	4.6	4.0	3.4	2.9
מהירות מדורגת מהירות מזומנת (המתק)			408.9	200.0	144.9	83.3	70.9	60.3	51.4	34.7	29.4	21.4	18.2	14.4	10.5	6.5	5.1	3.7	3.2	2.7	2.3
מומנט מדורג מומנט מזומן (N.m)			0.032	0.056	0.078	0.115	0.135	0.159	0.186	0.234	0.276	0.380	0.446	0.479	0.659	1.069	1.146	1.500	1.500	1.500	1.500
מומנט מדורג מומנט מזומן (ק"ג.ס"מ)			0.32	0.55	0.76	1.13	1.32	1.55	1.82	2.30	2.71	3.72	4.37	4.69	6.46	10.47	11.23	14.70	14.70	14.70	14.70
מומנט מדורג מומנט מזומן (פאונד.אינץ')			0.37	0.64	0.88	1.30	1.52	1.79	2.10	2.64	3.12	4.29	5.04	5.41	7.44	12.07	12.94	16.94	16.94	16.94	16.94
RS385-24V-5500R
מהירות ריקה מהירות מהירות ללא עומס (המתק)			611.1	298.9	216.5	124.4	106.0	90.2	76.8	51.9	44.0	32.0	27.2	21.6	15.7	9.7	7.7	5.6	4.7	4.0	3.4
מהירות מדורגת מהירות מזומנת (המתק)			488.9	239.1	173.2	99.5	84.8	72.1	61.5	41.5	35.2	25.6	21.8	17.3	12.5	7.7	6.1	4.4	3.8	3.2	2.7
מומנט מדורג מומנט מזומן (N.m)			0.033	0.058	0.080	0.118	0.138	0.162	0.191	0.240	0.283	0.389	0.457	0.490	0.675	1.094	1.174	1.500	1.500	1.500	1.500
מומנט מדורג מומנט מזומן (ק"ג.ס"מ)			0.32	0.56	0.78	1.15	1.35	1.59	1.87	2.35	2.77	3.81	4.48	4.81	6.62	10.73	11.50	14.70	14.70	14.70	14.70
מומנט מדורג מומנט מזומן (פאונד.אינץ')			0.37	0.65	0.90	1.33	1.56	1.83	2.15	2.71	3.19	4.39	5.16	5.54	7.62	12.36	13.25	16.94	16.94	16.94	16.94

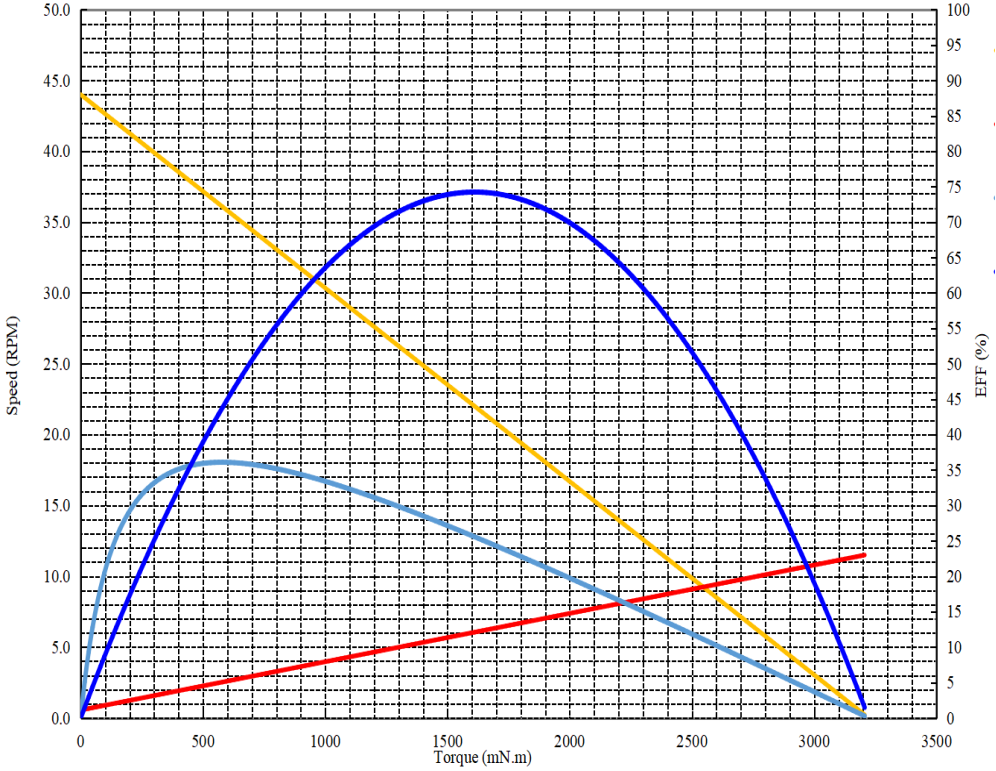

מקרה עקומה של מנוע גיר דוגמה לעקום של מנוע ירידה
פרויקט שם הפרויקט :			מנוע גיר DC			תאריך תאריך :			2025/3/26			ביצועệu năng (בטמפרטורה סביבתית של 25-30 ℃ )
מהירות מנוע מהירות סיבוב :			5500DPI		קנה מידה מלא טווח מידה :				100%		EFF	בדיקת מהירה כדי למנוע עלייה בטמפרטורה ונזק עלוב.
שרשרת גיר מספר רמות :			5						5.0		וואט	מתח קבוע העלאה במתח קבוע :					24		וולט
יחס הילוך יחס ירידה :			125						5.0		אמפ.	כיוון כיוון :					לְמַיִן/נְגַד לְמַיִן
												בלי עומס פרמטרים ללא עומס
															מהירות מהירות סיבוב :			44.0		סל"ד
															הווה זרם :			0.06		אמפרים
												פרמטרים מידיים מרביים הפרמטרים המידיים הגדולים ביותר
															トルק トルק :			3185.03		mN-m
															הווה זרם :			1.16		אמפרים
												ביעילות מרבית פרמטרים של נקודת היעילות המרבית
															יעילות יעילות :			36.1		%
															トルק トルק :			577.2		mN-m
															מהירות מהירות סיבוב :			36.1		סל"ד
															הווה זרם :			0.25		אמפרים
															פלט הספק הפלט :			2.18		וואט
												בהספק הפלט המרבי פרמטרים של תחנת הפלט בהספק מרבי
															פלט הספק הפלט :			3.712		וואט
															トルק トルק :			1611.2		mN-m
															מהירות מהירות סיבוב :			22.0		סל"ד
															הווה זרם :			0.60		אמפרים
צירוף ייצור אקססوارי נוספים
אביזרים שם					מתח מתח			רזולוציה דقة					מספר תעלות						הערה
מגניט מיקוד מגניט קידוח					5V-24V			12ppr					A&B
