TJP100FGa

יצרן dc מנוע מתכת שטוח מנוע חוזר 6V 18V 5W 6W עמוד ענק גדול 30kg סמ 100rpm 10rpm 3rpm מנוע מנוע עם ce rohs

הקדמה

מנוע גיר DC מנוע ירידה ישיר עם זרם ישיר																5 Nm		8 ואט
מנוע DC מברשת RS530 עם תיבת גירסون שטוחה																למשתמש בקombinציה עם
																ancodeר עם חיישן הול
																תומך בהצמדת אנקדר מגנטי


סדרה TJP100FGa

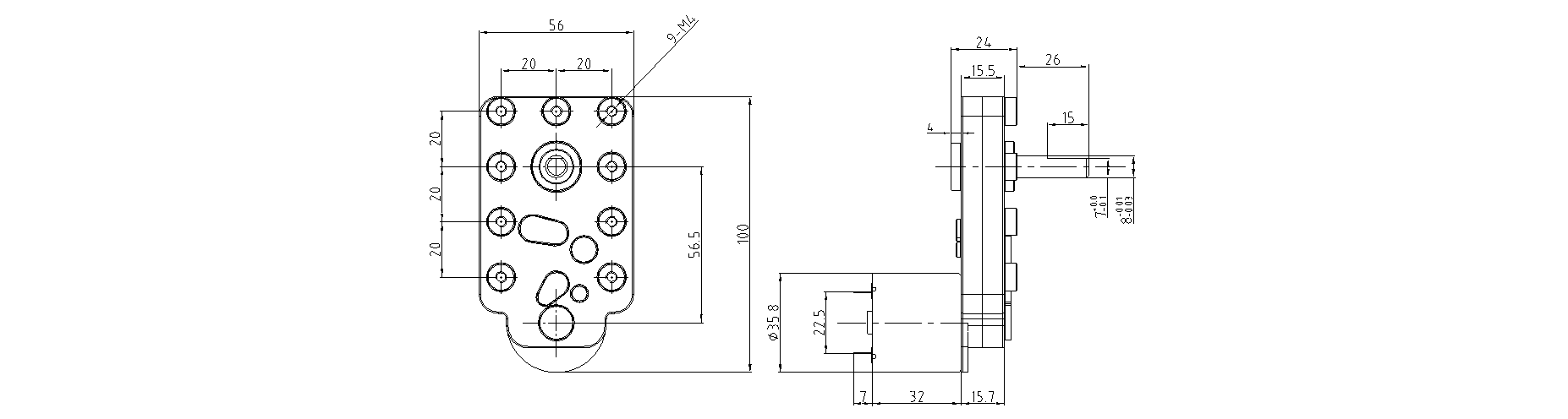

שרטוט מימדי תמונה של המימדים החיצוניים (מ"מ)

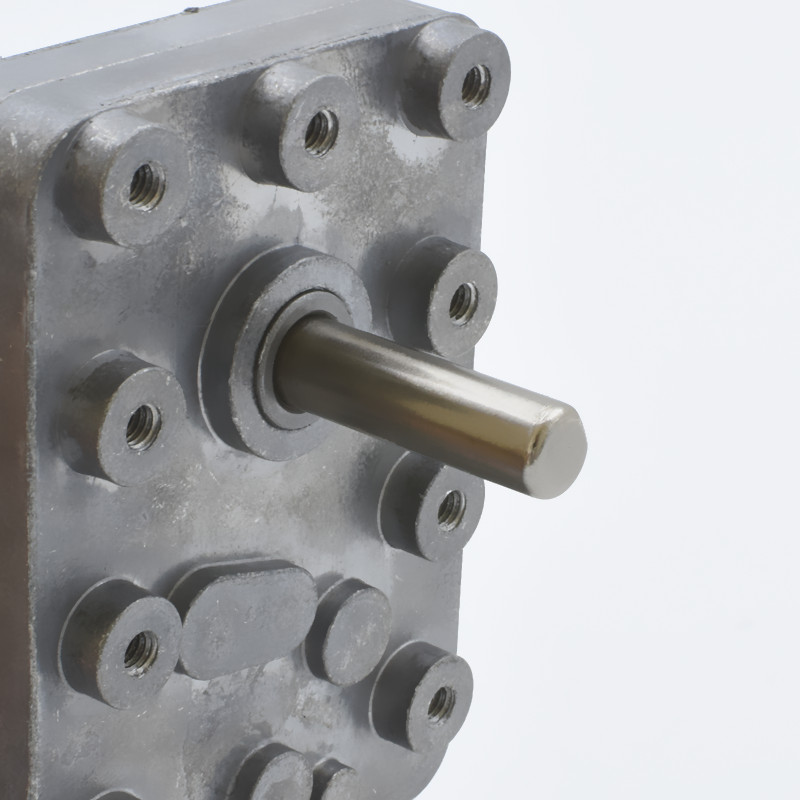

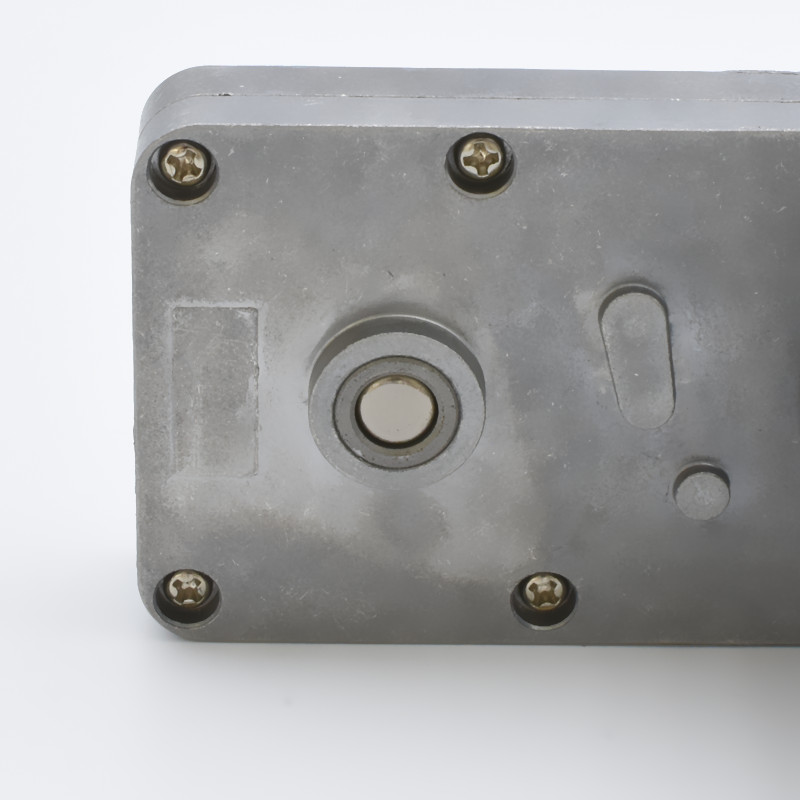

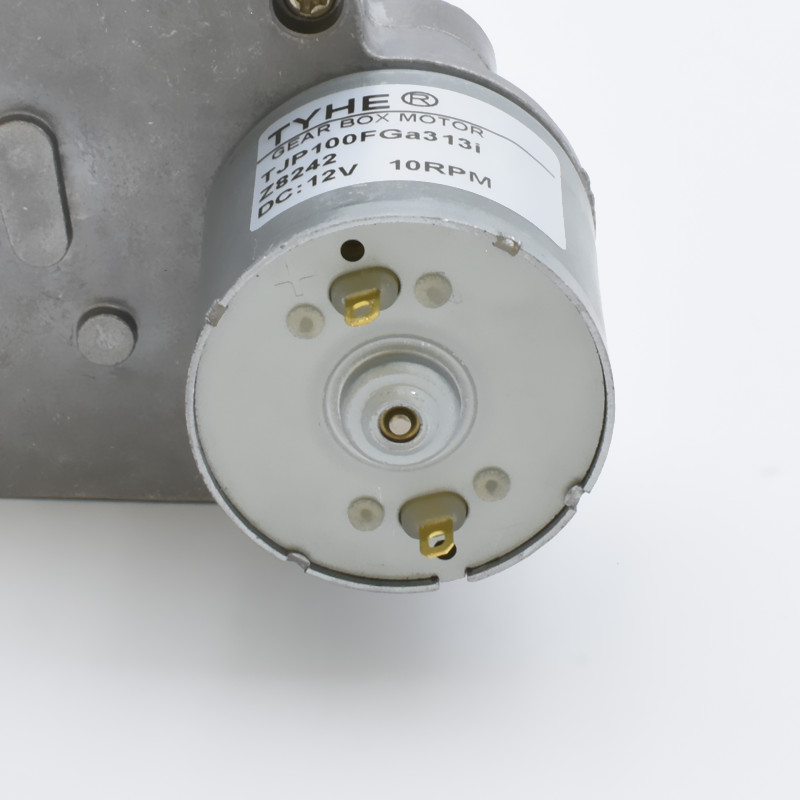

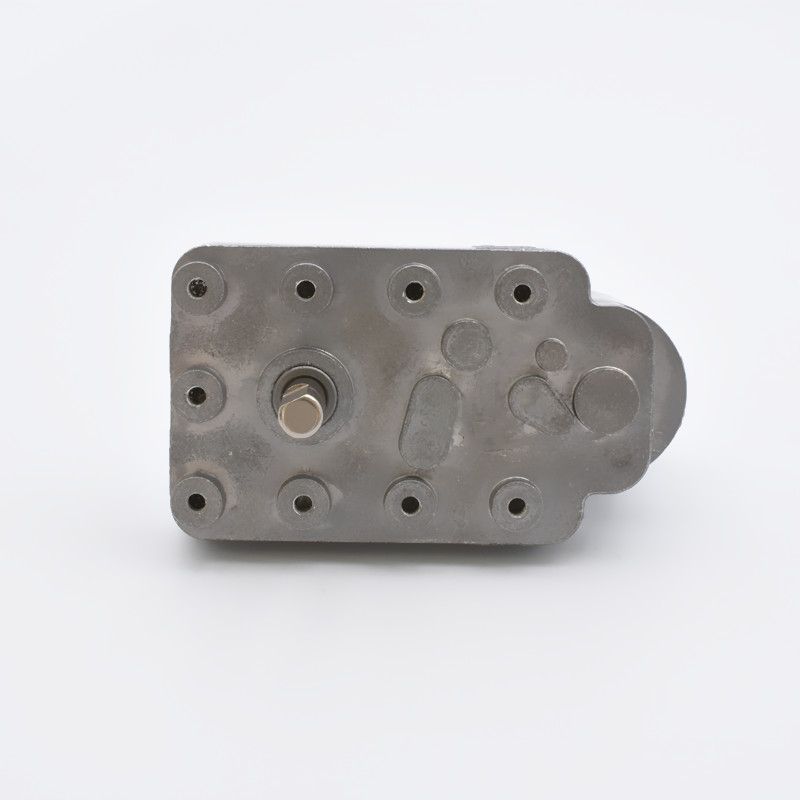

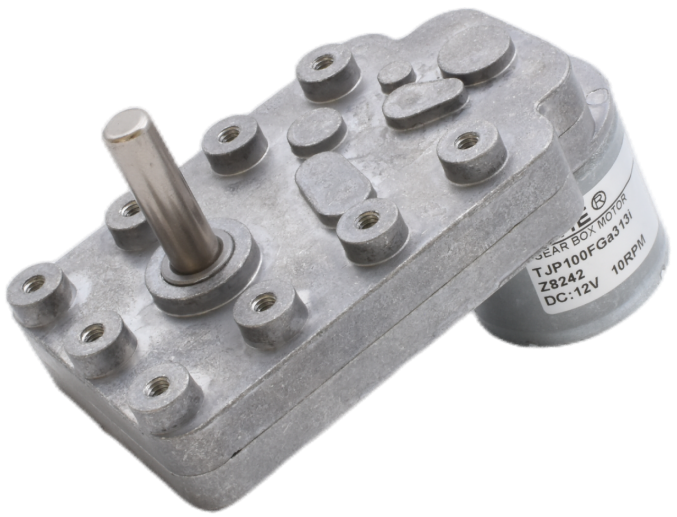

תמונה של המנוע תמונה של המנוע הפיזי

מאפייני מנוע מאפייני מנוע
חומרי דיור חומר פני ההתקנה															סגסוגת אלומיניום אלומיניום
חומר שרשרת הילודים חומר גלגלים															פלדה שיניים MADE OF STEEL
השתקפות אחורה פערת גלגלים															≤2°
מכלולים על ציר הפלט מכלולים בציר הפלט															מפרק שמן מפרק עם שמן מובנה
מהירות קלט מרבית מומלצת מהירות קלט מרבית מומלצת															≤5000דקה
כוח רדיאלי כוח רדיאלי															≤3kgf
כוח אקסילי כח אקסילי															≤5kgf
הכוח הלחץ המרבי על הציר הכוח המרבי שציר הראש יכול לשאת															≤15kgf
פער רדיאלי פער רדיאלי															≤0.1 מ"מ
פער אקסילי הפרש צירתי															≤0.3 מ"מ
טווח טמפרטורת הפעלה טווחוּת הַשְׁמָלָה															-20℃ -120℃
Commutator מבנה החלפת															מוברש
כיוון סיבוב כיוון סיבוב															CW / CCW
רעש רעש															≤60dB


נתוני טכניים של מנוע DC פרמטרים של מנוע דיוור
ערכים ערכים ב-25-30 ℃ מדידת ערכים בטמפרטורת החדר
דגם דגם	מתח מדורג （V ） מתח מוסמך	בלי עומס פרמטרים ללא עומס		מדורגת פרמטרים מוסמכים					עצירה פרמטרים בתנאי חסימה		*טיפים: טבלת הנתונים בצד השמאלי מוגבלת, אנא פנה לעובדים שלנו לקבלת מידע נוסף על פרמטרים. הערה: טבלת הנתונים בצד שמאל כוללת מספר פרמטרים מוגבלים, יש להתייחס אל המומחים שלנו לקבלת מידע נוסף.
		מהירות מהירות סיבוב	הווה זרם	מהירות מהירות סיבוב	הווה זרם	トルק מומנט	פלט istung יציאה	EFF יעילות	トルק מומנט	הווה זרם
		סל"ד	mA	סל"ד	א	mN.m	ר	%	mN.m	א
RS530	12	5000	160	4000	0.49	8.90	3.73	62.86	26.70	3.05
RS530	24	7500	72	6000	0.37	9.25	5.81	64.63	27.75	3.20
נתוני טכניים של מנוע עם תיבה פרמטרי מנוע ירידה
נתוני תיבת הילוכים פרמטרי תיבת ירידה
יחס הילוך יחס ירידה n : 1			40.0	49.0	59.0	65.0	75.0	100.0	160.0	193.0	203.0	236.0	298.0	313.0	365.0	383.0	460.0	482.0
מספר שלבי הילוך מספר רמות ירידה			3	3	3	3	3	3	4	4	4	4	4	4	4	4	4	4
אורך תיבת ההילוכים אורך תיבת הילוכים (מ"מ)			100*56	100*56	100*56	100*56	100*56	100*56	100*56	100*56	100*56	100*56	100*56	100*56	100*56	100*56	100*56	100*56
יעילות יעילות (%)			0.61	0.61	0.61	0.61	0.61	0.61	0.52	0.52	0.52	0.52	0.52	0.52	0.52	0.52	0.52	0.52
RS530-12V-5000R
מהירות ריקה מהירות מהירות ללא עומס (המתק)			125.0	102.0	84.7	76.9	66.7	50.0	31.3	25.9	24.6	21.2	16.8	16.0	13.7	13.1	10.9	10.4
מהירות מדורגת מהירות מזומנת (המתק)			100.0	81.6	67.8	61.5	53.3	40.0	25.0	20.7	19.7	16.9	13.4	12.8	11.0	10.4	8.7	8.3
מומנט מדורג מומנט מזומן (N.m)			0.219	0.268	0.322	0.355	0.410	0.547	0.743	0.897	0.943	1.096	1.384	1.454	1.696	1.779	2.137	5.000
מומנט מדורג מומנט מזומן (ק"ג.ס"מ)			2.14	2.62	3.16	3.48	4.02	5.36	7.28	8.79	9.24	10.74	13.57	14.25	16.62	17.44	20.94	49.00
מומנט מדורג מומנט מזומן (פאונד.אינץ')			2.47	3.02	3.64	4.01	4.63	6.17	8.39	10.12	10.65	12.38	15.63	16.42	19.15	20.09	24.13	56.45
RS530-24V-7500R
מהירות ריקה מהירות מהירות ללא עומס (המתק)			187.5	153.1	127.1	115.4	100.0	75.0	46.9	38.9	36.9	31.8	25.2	24.0	20.5	19.6	16.3	15.6
מהירות מדורגת מהירות מזומנת (המתק)			150.0	122.4	101.7	92.3	80.0	60.0	37.5	31.1	29.6	25.4	20.1	19.2	16.4	15.7	13.0	12.4
מומנט מדורג מומנט מזומן (N.m)			0.227	0.278	0.335	0.369	0.426	0.568	0.773	0.932	0.980	1.140	1.439	1.511	1.762	1.849	5.000	5.000
מומנט מדורג מומנט מזומן (ק"ג.ס"מ)			2.23	2.73	3.28	3.62	4.18	5.57	7.57	9.13	9.61	11.17	14.10	14.81	17.27	18.12	49.00	49.00
מומנט מדורג מומנט מזומן (פאונד.אינץ')			2.57	3.14	3.78	4.17	4.81	6.41	8.72	10.52	11.07	12.87	16.25	17.06	19.90	20.88	56.45	56.45

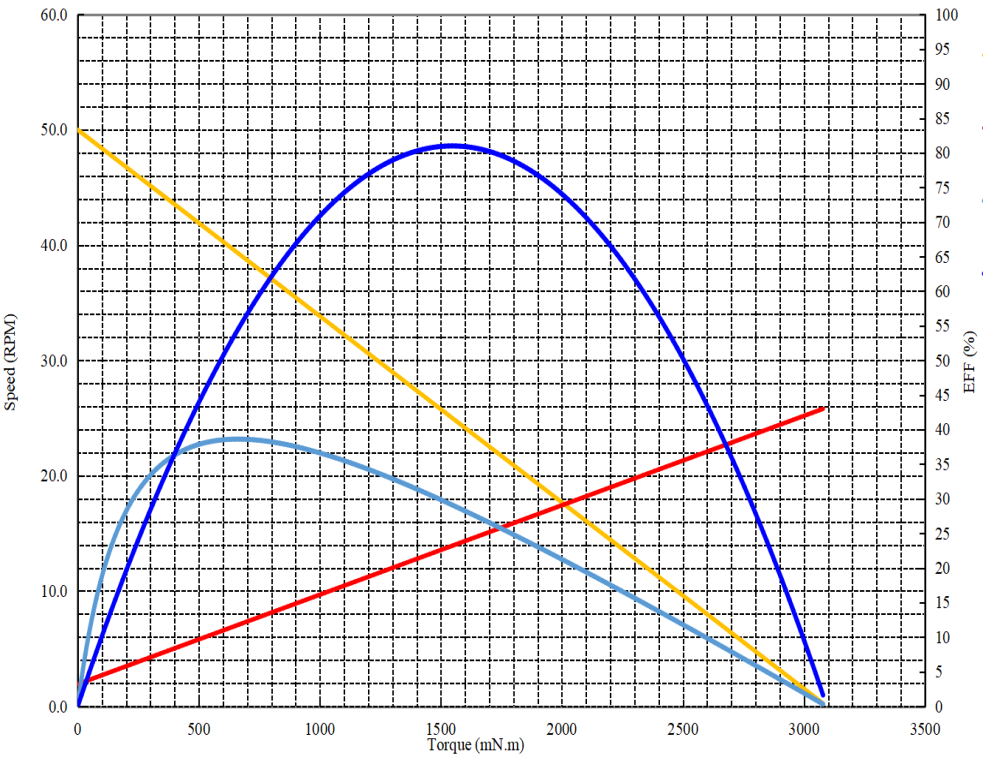

מקרה עקומה של מנוע גיר דוגמה לעקום של מנוע ירידה
פרויקט שם הפרויקט :			מנוע גיר DC			תאריך תאריך :			2025/3/26			ביצועệu năng (בטמפרטורה סביבתית של 25-30 ℃ )
מהירות מנוע מהירות סיבוב :			5000DPM		קנה מידה מלא טווח מידה :				100%		EFF	בדיקת מהירה כדי למנוע עלייה בטמפרטורה ונזק עלוב.
שרשרת גיר מספר רמות :			3						5.0		וואט	מתח קבוע העלאה במתח קבוע :					12		וולט
יחס הילוך יחס ירידה :			100						5.0		אמפ.	כיוון כיוון :					לְמַיִן/נְגַד לְמַיִן
												בלי עומס פרמטרים ללא עומס
															מהירות מהירות סיבוב :			50.0		סל"ד
															הווה זרם :			0.16		אמפרים
												פרמטרים מידיים מרביים הפרמטרים המידיים הגדולים ביותר
															トルק トルק :			3035.57		mN-m
															הווה זרם :			2.16		אמפרים
												ביעילות מרבית פרמטרים של נקודת היעילות המרבית
															יעילות יעילות :			38.6		%
															トルק トルק :			662.0		mN-m
															מהירות מהירות סיבוב :			39.3		סל"ד
															הווה זרם :			0.59		אמפרים
															פלט הספק הפלט :			2.72		וואט
												בהספק הפלט המרבי פרמטרים של תחנת הפלט בהספק מרבי
															פלט הספק הפלט :			4.050		וואט
															トルק トルק :			1547.1		mN-m
															מהירות מהירות סיבוב :			25.0		סל"ד
															הווה זרם :			1.16		אמפרים
צירוף ייצור אקססوارי נוספים
אביזרים שם					מתח מתח			רזולוציה דقة					מספר תעלות						הערה
מגניט מיקוד מגניט קידוח					5V-24V			12ppr					A&B
