יצרן מהירות מותאמת 12v 24v 12 וולט 24 וולט שקט 3amp 6000 סל"ד 4000 סל"ד 10000 סל"ד 120 וואט 100w מנוע dc ce rohs
| מנוע DC מנוע ישר | 200 מ"נמ | 150 ואט | |||||||||||||||||||
| TH54106S מנוע דק מיקרו עם תחובות | למשתמש בקombinציה עם | ||||||||||||||||||||
| קודר ובלם | |||||||||||||||||||||
| ניתן להשתלב עם קודר ובלם | |||||||||||||||||||||
| סדרת TH54106S | |||||||||||||||||||||

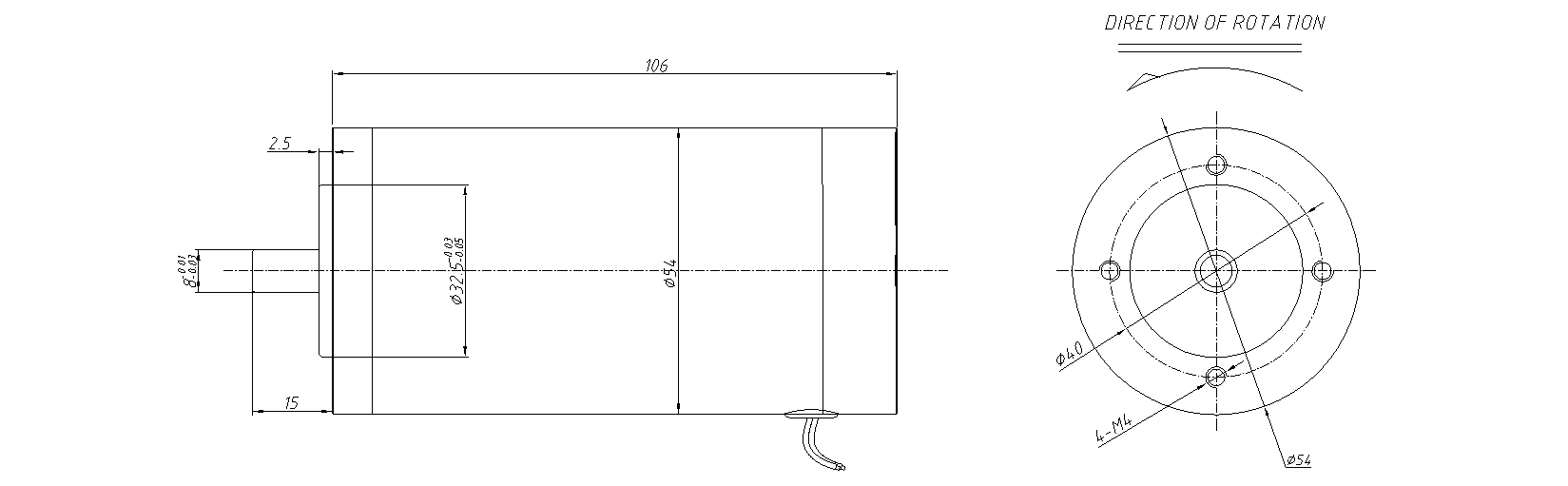

| שרטוט מימדי תמונה של המימדים החיצוניים (מ"מ) | |||||||||||||||||||||
 | |||||||||||||||||||||

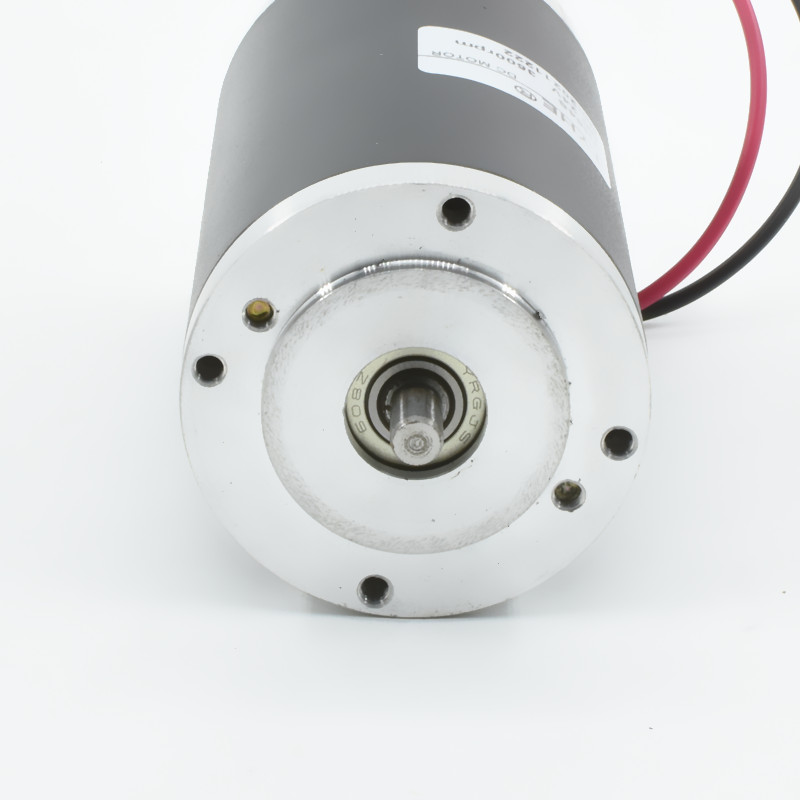

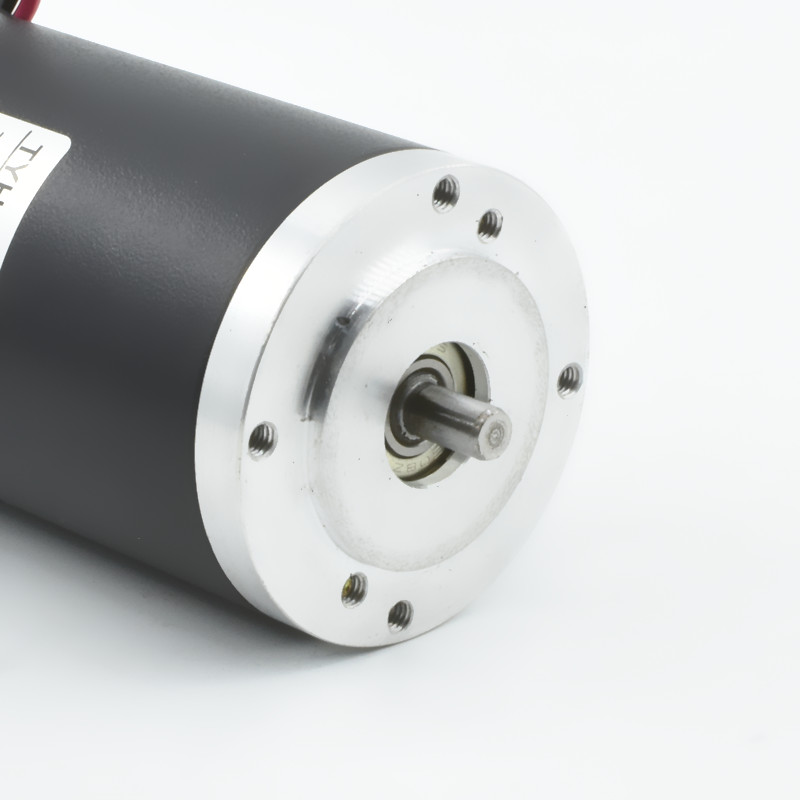

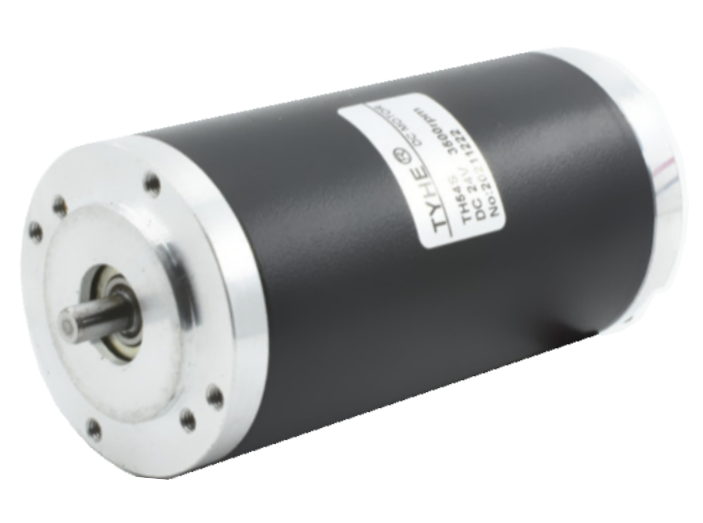

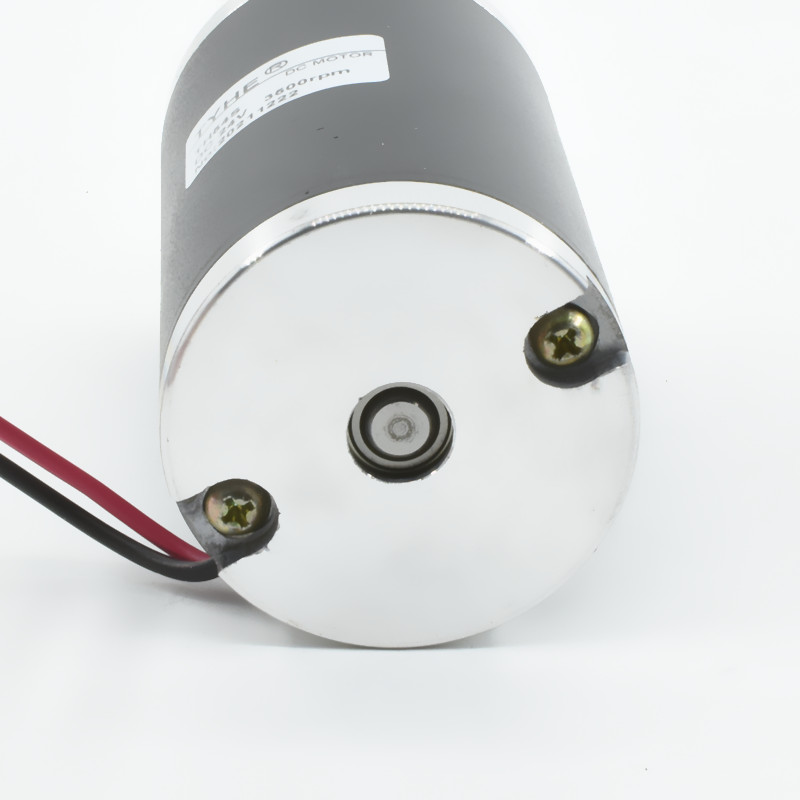

| תמונה של המנוע תמונה של המנוע הפיזי | |||||||||||||||||||||
 | |||||||||||||||||||||
| מאפייני מנוע מאפייני מנוע | |||||||||||||||||||||
| חומרי דיור חומר פני ההתקנה | סגסוגת אבץ אלוית זינק | ||||||||||||||||||||
| מכלולים על ציר הפלט מכלולים בציר הפלט | מכלול כדורי מכלול כדורים | ||||||||||||||||||||
| מהירות קלט מרבית מומלצת מהירות קלט מרבית מומלצת | ≤8000DPM | ||||||||||||||||||||
| טווח טמפרטורת הפעלה טווחוּת הַשְׁמָלָה | -20℃ -120℃ | ||||||||||||||||||||
| Commutator מבנה החלפת | מוברש | ||||||||||||||||||||
| כיוון סיבוב כיוון סיבוב | CW / CCW | ||||||||||||||||||||
| רעש רעש | ≤50db | ||||||||||||||||||||
| אורך חיים חיים | ≈2000h | ||||||||||||||||||||
| נתוני טכניים של מנוע DC פרמטרים של מנוע דיוור | |||||||||||||||||||||
| ערכים ערכים ב-25-30 ℃ מדידת ערכים בטמפרטורת החדר | |||||||||||||||||||||
|
דגם דגם |
מתח מדורג （V ） מתח מוסמך |
בלי עומס פרמטרים ללא עומס |
מדורגת פרמטרים מוסמכים |
עצירה פרמטרים בתנאי חסימה |
*טיפים: טבלת הנתונים בצד השמאלי מוגבלת, אנא פנה לעובדים שלנו לקבלת מידע נוסף על פרמטרים. הערה: טבלת הנתונים בצד שמאל כוללת מספר פרמטרים מוגבלים, יש להתייחס אל המומחים שלנו לקבלת מידע נוסף. |
||||||||||||||||
|
מהירות מהירות סיבוב |
הווה זרם |
מהירות מהירות סיבוב |
הווה זרם |
トルק מומנט |
פלט istung יציאה |
EFF יעילות |
トルק מומנט |
הווה זרם |
|||||||||||||
| סל"ד | mA | סל"ד | א | mN.m | ר | % | mN.m | א | |||||||||||||
| TH54106S | 12 | 7000 | 1800 | 5600 | 8.97 | 135.60 | 79.51 | 73.91 | 406.80 | 50.12 | |||||||||||
| TH54106S | 24 | 6000 | 830 | 4800 | 3.94 | 138.50 | 69.61 | 73.64 | 415.50 | 21.55 | |||||||||||

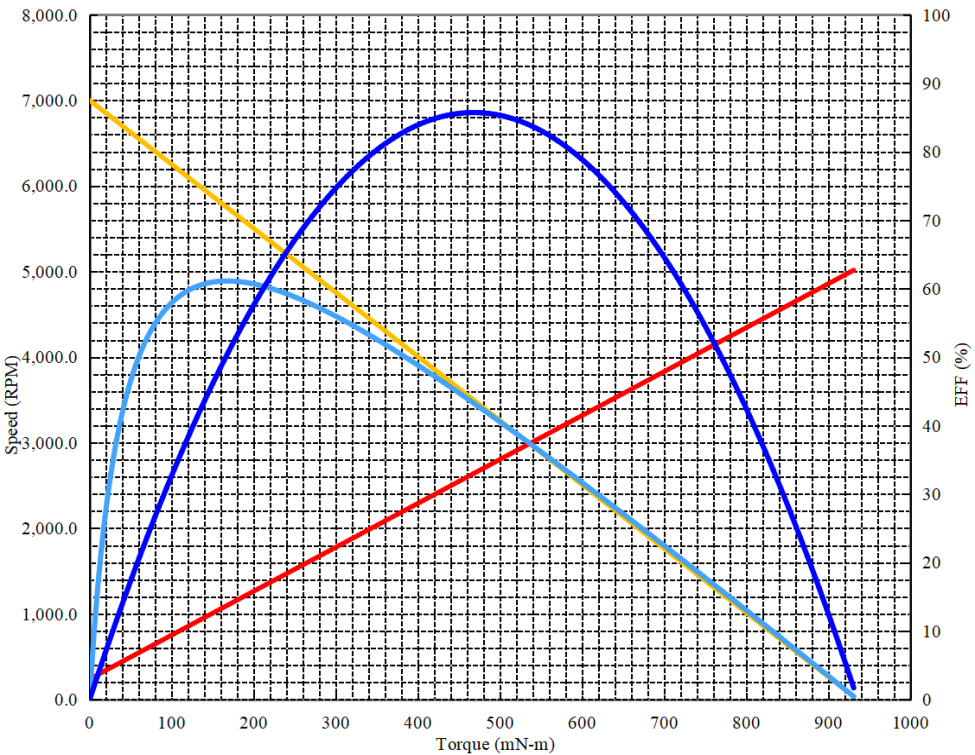

| מקרה עקומה של מנוע דוגמה לעקום מנוע | |||||||||||||||||||||
| פרויקט שם הפרויקט : | מנוע DC | תאריך תאריך : | 2025/3/26 | ביצועệu năng (בטמפרטורה סביבתית של 25-30 ℃ ) | |||||||||||||||||
| מהירות מנוע מהירות סיבוב : | 7000 סיבובים לדקה | קנה מידה מלא טווח מידה : | 100% | EFF | בדיקת מהירה כדי למנוע עלייה בטמפרטורה ונזק עלוב. | ||||||||||||||||
| 200.0 | וואט | מתח קבוע העלאה במתח קבוע : | 24 | וולט | |||||||||||||||||
| 50.0 | אמפ. | כיוון כיוון : | לְמַיִן/נְגַד לְמַיִן | ||||||||||||||||||
 |
בלי עומס פרמטרים ללא עומס | ||||||||||||||||||||
| מהירות מהירות סיבוב : | 7000.0 | סל"ד | |||||||||||||||||||
| הווה זרם : | 1.50 | אמפרים | |||||||||||||||||||
| פרמטרים מידיים מרביים הפרמטרים המידיים הגדולים ביותר | |||||||||||||||||||||
| トルק トルק : | 922.51 | mN-m | |||||||||||||||||||
| הווה זרם : | 31.50 | אמפרים | |||||||||||||||||||
| ביעילות מרבית פרמטרים של נקודת היעילות המרבית | |||||||||||||||||||||
| יעילות יעילות : | 61.1 | % | |||||||||||||||||||
| トルק トルק : | 167.6 | mN-m | |||||||||||||||||||
| מהירות מהירות סיבוב : | 5746.1 | סל"ד | |||||||||||||||||||
| הווה זרם : | 6.87 | אמפרים | |||||||||||||||||||
| פלט הספק הפלט : | 100.83 | וואט | |||||||||||||||||||
| בהספק הפלט המרבי פרמטרים של תחנת הפלט בהספק מרבי | |||||||||||||||||||||
| פלט הספק הפלט : | 171.429 | וואט | |||||||||||||||||||
| トルק トルק : | 467.8 | mN-m | |||||||||||||||||||
| מהירות מהירות סיבוב : | 3500.0 | סל"ד | |||||||||||||||||||
| הווה זרם : | 16.50 | אמפרים | |||||||||||||||||||
| צירוף ייצור אקססوارי נוספים | |||||||||||||||||||||
| אביזרים שם | מתח מתח | רזולוציה דقة | מספר תעלות | הערה | |||||||||||||||||
| מגניט מיקוד מגניט קידוח | 5V-24V | 13ppr | A&B | ||||||||||||||||||
| φ37-ブレーキ הֲמָצָה | 12V-24V | / | / | ||||||||||||||||||
| מַקּוֹד אופטי מַקּוֹד אופטי | 5V-24V | 100ppr, 200ppr, 256ppr, 360ppr, 400ppr, 512ppr, 1000ppr | A&B | ||||||||||||||||||
TJX36RGb
TJX38RGb
TJX38RGa
TJX36R3650BL
