Özel Hız 37mm Dönüştürme Kutusu 12v 24v Düşük Dönüşüm Yüksek Dönüşüm 30kg 20kgcm 25 Watt 10rpm 20rpm Micro Dc Dönüştürme Motor Ce Rohs ile
| DC Dönüştürme Motoru DC jeneratör motörü | 2 Nm | 25 Watts | |||||||||||||||||||
| 3879ZY Mikro fırça dc motoru ve dişli kutusu | Birleşim için | ||||||||||||||||||||
| Kodlayıcı ve Frene | |||||||||||||||||||||
| Kodlayıcı ve frene uyumlu | |||||||||||||||||||||
| TJZ37ROO Serisi | |||||||||||||||||||||

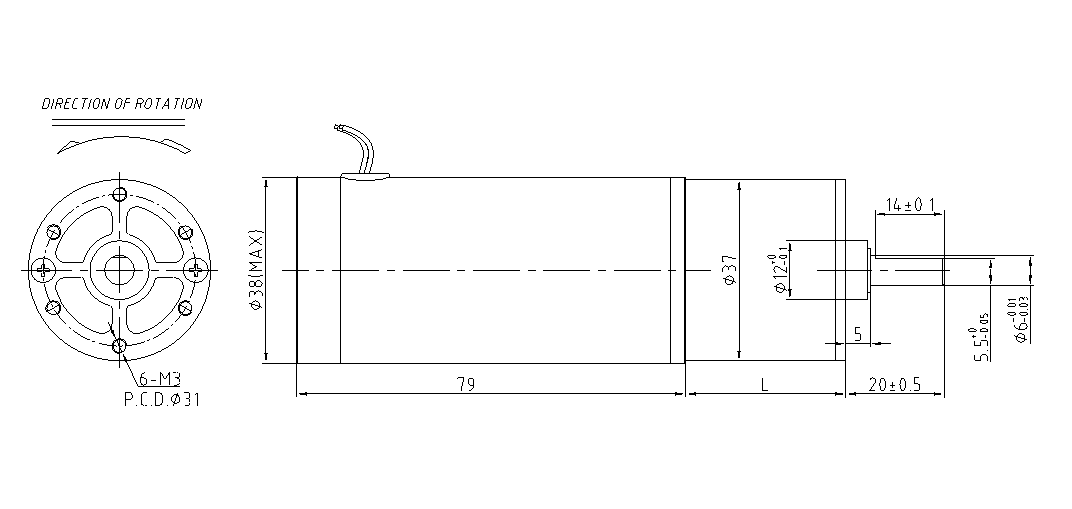

| Boyutlu Çizim Harici boyutlar şeması (mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

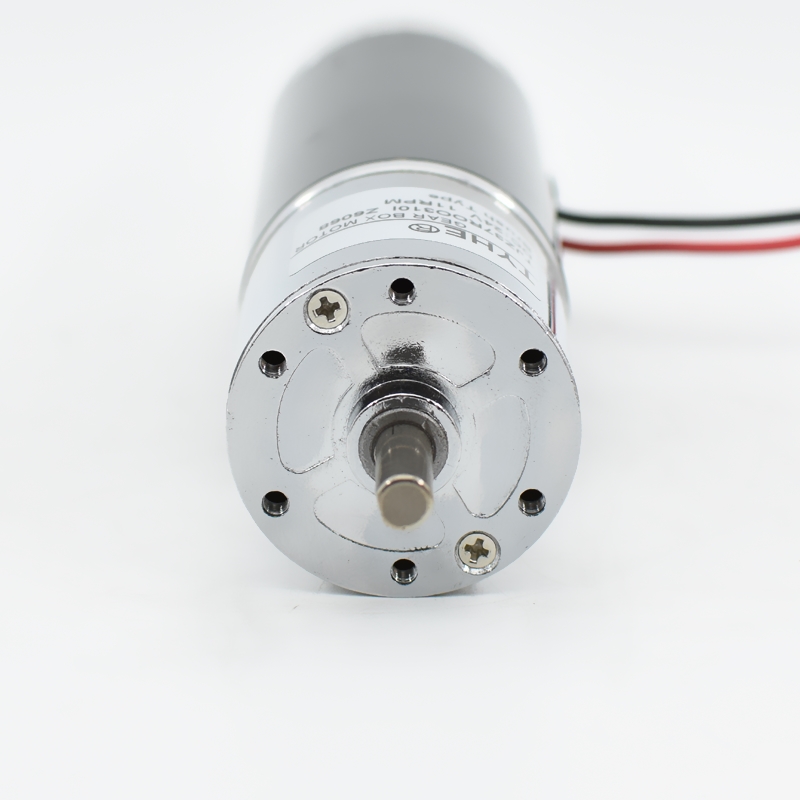

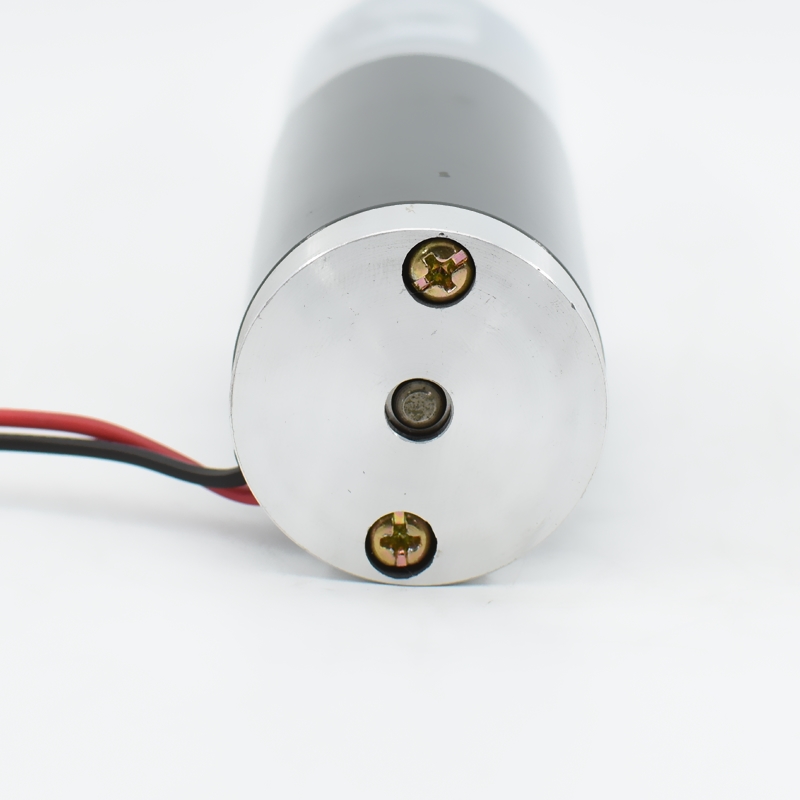

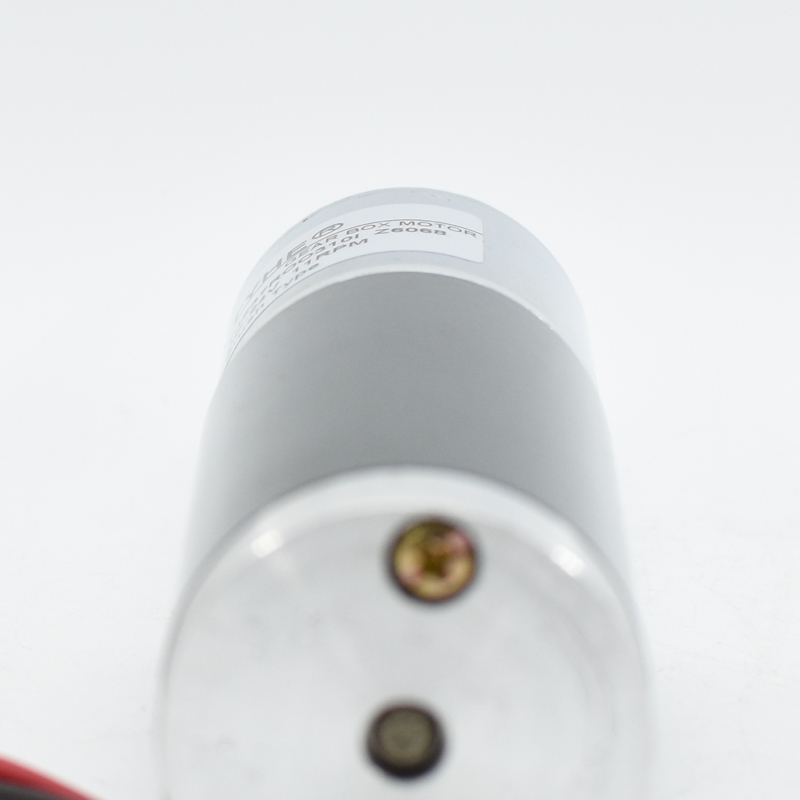

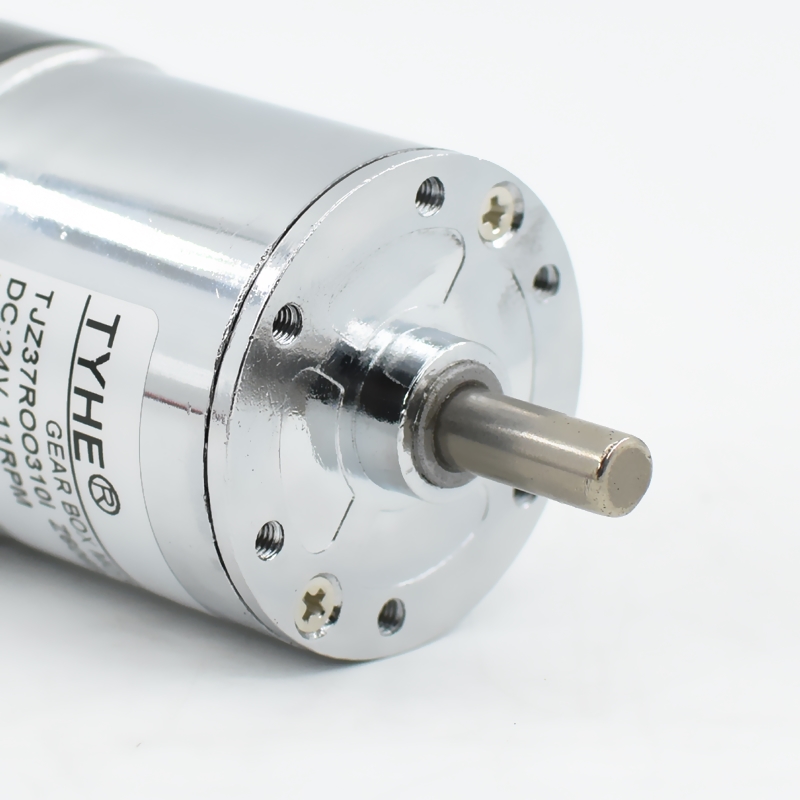

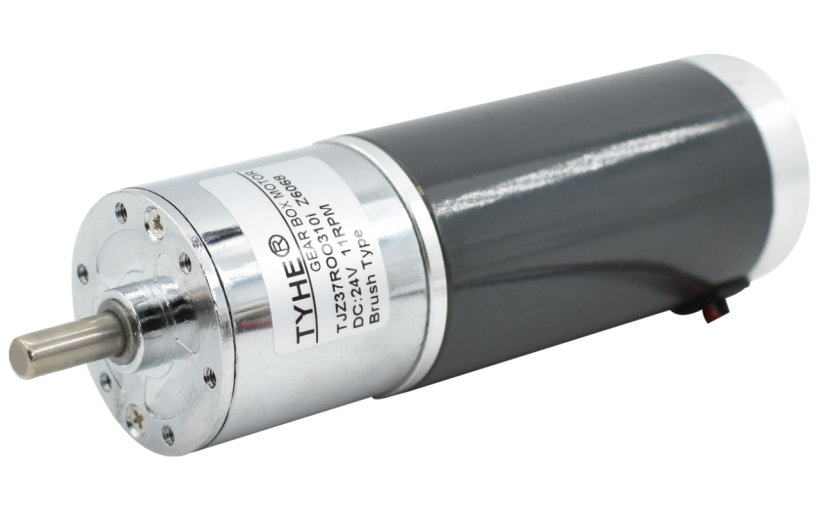

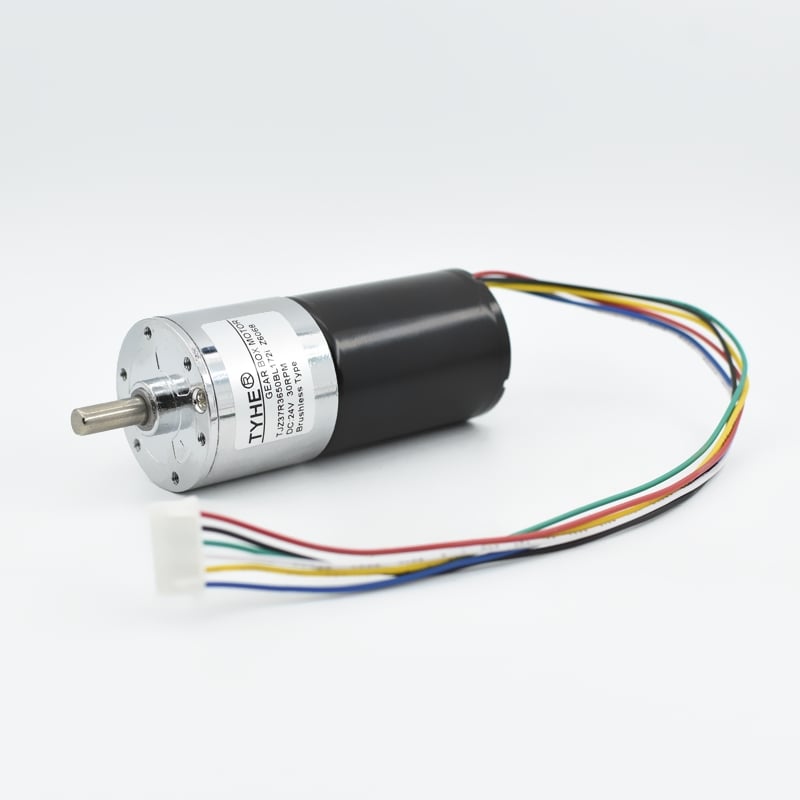

| Motorun resmi Motorun gerçek fotoğrafı | |||||||||||||||||||||
 | |||||||||||||||||||||
| Motor özellikleri Motor özellikleri | |||||||||||||||||||||
| Kasa Malzemesi Yükleme yüzeyi malzemesi | Çinko alaşımı Cinko aleysı | ||||||||||||||||||||
| Dişli zincir malzemesi Dişli malzemesi | Toz metallurgisi ve Çelik Toz metallurgisi ve çelik diş | ||||||||||||||||||||
| Gerilik açısı Dişli gerilik açısı | ≤2° | ||||||||||||||||||||
| Çıkış şaftı üzerindeki yuvalar Çıkış şaftı yuvası | Yağlı yuva Yağlı yuva | ||||||||||||||||||||
| Önerilen maksimum giriş hızı Önerilen maksimum giriş dönme hızı | ≤10000Dönüş/dk | ||||||||||||||||||||
| Radyal Kuvvet Radyal kuvvet | ≤1kgf | ||||||||||||||||||||
| Aksiyel kuvvet Eksenel kuvvet | ≤0.7kgf | ||||||||||||||||||||
| Shaft üzerindeki maksimum basınç kuvveti Ana eksen maksimum dayanabilecek basınç kuvveti | ≤10kgf | ||||||||||||||||||||
| Radyal boşluk Radyal boşluk | ≤ 0,1 mm | ||||||||||||||||||||
| Aksiyel boşluk Aksiyel boşluk | ≤0.3mm | ||||||||||||||||||||
| İşlem sıcaklık aralığı Kullanım sıcaklık aralığı | -20℃ -120℃ | ||||||||||||||||||||
| Komutatör Yön değiştirme yapısı | Fırçalı | ||||||||||||||||||||
| Dönme yönü Dönüş yönü | CW\/CCW | ||||||||||||||||||||
| Gürültü Gürültü | ≤ 60dB | ||||||||||||||||||||
| DC Motor Teknik Verileri Direk Akım Motor Parametreleri | |||||||||||||||||||||
| 25-30'daki Değerler ℃ Oda Sıcaklığında Ölçülen Değerler | |||||||||||||||||||||
|
Model Model |
Adlık voltaj （V ） Adımlama Gerilimi |
Boş Yükle Boş yükleme parametreleri |
Derecelendirilmiş Adi parametreler |
Stall Tutulum parametreleri |
*İpuçları: Sol taraftaki veri sayfaları sınırlıdır, daha fazla parametre bilgisi için personelimizizi sorgulayın. Uyarı: Soldaki veri tablosu parametreleri sınırlıdır, daha fazla parametre bilgisi için müşteri hizmetleriyle iletişime geçin. |
||||||||||||||||
|
Hız Devir hızı |
akım Akım |
Hız Devir hızı |
akım Akım |
Tork Kupla |
Çıkış Çıkış gücü |
Etkinlik etkinlik |
Tork Kupla |
akım Akım |
|||||||||||||
| dk | mA | dk | A | mN.m | W | % | mN.m | A | |||||||||||||
| 3879ZY | 12 | 5000 | 400 | 4000 | 1.23 | 24.50 | 10.26 | 69.81 | 73.50 | 7.50 | |||||||||||
| 3879ZY | 24 | 4000 | 130 | 3200 | 0.53 | 26.80 | 8.98 | 70.82 | 80.40 | 4.00 | |||||||||||
| Jantli Motor Teknik Verileri jantli motor parametreleri | |||||||||||||||||||||
| Jant Verileri jant parametreleri | |||||||||||||||||||||
|
Dişli oranı indirme oranı n : 1 |
4.6 | 5.9 | 8.4 | 10.6 | 13.5 | 19.3 | 24.4 | 31.6 | 45 | 57 | 73.6 | 105 | 133 | 172 | 245 | 310 | 401 | ||||
|
Jant aşaması sayısı Yavaşlatma seviyesi |
2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 6 | 7 | 7 | 7 | ||||
|
Vites kutusu uzunluğu Dişli kutusu uzunluğu (mm) |
25.5 | 25.5 | 25.5 | 25.5 | 25.5 | 27.5 | 27.5 | 27.5 | 29.5 | 29.5 | 29.5 | 32.5 | 32.5 | 32.5 | 35.5 | 35.5 | 35.5 | ||||
|
Verimlilik etkinlik (%) |
0.72 | 0.72 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.38 | 0.38 | 0.38 | 0.32 | 0.32 | 0.32 | ||||
| 3879ZY-12V-5000R | |||||||||||||||||||||
|
yüksüz hız Boş yükleme hızı (rpm) |
1087.0 | 847.5 | 595.2 | 471.7 | 370.4 | 259.1 | 204.9 | 158.2 | 111.1 | 87.7 | 67.9 | 47.6 | 37.6 | 29.1 | 20.4 | 16.1 | 12.5 | ||||
|
Nominal Hız Adi hız (rpm) |
869.6 | 678.0 | 476.2 | 377.4 | 296.3 | 207.3 | 163.9 | 126.6 | 88.9 | 70.2 | 54.3 | 38.1 | 30.1 | 23.3 | 16.3 | 12.9 | 10.0 | ||||
|
Nominal tork Adi koup (N.m) |
0.081 | 0.104 | 0.126 | 0.159 | 0.203 | 0.247 | 0.312 | 0.404 | 0.489 | 0.620 | 0.800 | 0.970 | 1.229 | 1.589 | 1.924 | 2.000 | 2.000 | ||||
|
Nominal tork Adi koup (KG.CM) |
0.80 | 1.02 | 1.24 | 1.56 | 1.99 | 2.42 | 3.06 | 3.96 | 4.79 | 6.07 | 7.84 | 9.51 | 12.04 | 15.58 | 18.86 | 19.60 | 19.60 | ||||
|
Nominal tork Adi koup (LB.IN) |
0.92 | 1.18 | 1.43 | 1.80 | 2.29 | 2.79 | 3.52 | 4.56 | 5.52 | 7.00 | 9.03 | 10.95 | 13.88 | 17.94 | 21.73 | 22.58 | 22.58 | ||||
| 3879ZY-24V-4000R | |||||||||||||||||||||
|
yüksüz hız Boş yükleme hızı (rpm) |
869.6 | 678.0 | 476.2 | 377.4 | 296.3 | 207.3 | 163.9 | 126.6 | 88.9 | 70.2 | 54.3 | 38.1 | 30.1 | 23.3 | 16.3 | 12.9 | 10.0 | ||||
|
Nominal Hız Adi hız (rpm) |
695.7 | 542.4 | 381.0 | 301.9 | 237.0 | 165.8 | 131.1 | 101.3 | 71.1 | 56.1 | 43.5 | 30.5 | 24.1 | 18.6 | 13.1 | 10.3 | 8.0 | ||||
|
Nominal tork Adi koup (N.m) |
0.089 | 0.114 | 0.138 | 0.174 | 0.222 | 0.270 | 0.341 | 0.442 | 0.535 | 0.678 | 0.875 | 1.061 | 1.344 | 1.739 | 2.000 | 2.000 | 2.000 | ||||
|
Nominal tork Adi koup (KG.CM) |
0.87 | 1.12 | 1.35 | 1.71 | 2.18 | 2.65 | 3.35 | 4.33 | 5.24 | 6.64 | 8.58 | 10.40 | 13.17 | 17.04 | 19.60 | 19.60 | 19.60 | ||||
|
Nominal tork Adi koup (LB.IN) |
1.01 | 1.29 | 1.56 | 1.97 | 2.51 | 3.05 | 3.85 | 4.99 | 6.04 | 7.65 | 9.88 | 11.98 | 15.18 | 19.63 | 22.58 | 22.58 | 22.58 | ||||

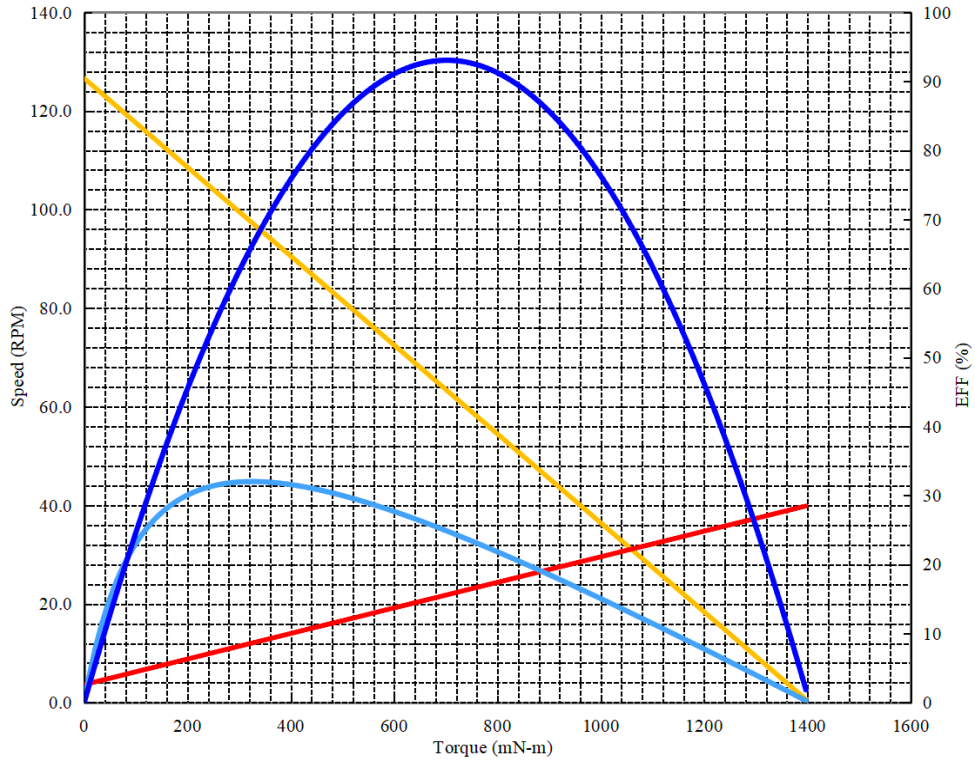

| Gear motor eğri durumu İvme motoru eğri örneği | |||||||||||||||||||||
| proje Proje adı : | DC Dönüştürme Motoru | Hurma Tarih : | 2025/3/26 | Performans (25-30 çevresel sıcaklıkta) ℃ ) | |||||||||||||||||
| motor hızı Devir hızı : | 4000rpm | Tam ölçek Ölçü aralığı : | %100 | Etkinlik | Sıcaklık artışını ve aşırı yükleme hasarını önlemek için hızlı test yapın. | ||||||||||||||||
| Dişli zinciri Sınıf sayısı : | 4 | 5.0 | Watt | Sabit voltaj Sabit basınç yükleme : | 24 | Volt | |||||||||||||||
| Dişli oranı indirme oranı : | 31.6 | 5.0 | Amp. | yönü Yön : | SA/SAB | ||||||||||||||||
 |
Yük yokken Boş yükleme parametreleri | ||||||||||||||||||||
| Hız Devir hızı : | 126.6 | dk | |||||||||||||||||||
| akım Akım : | 0.13 | Amperler | |||||||||||||||||||
| Maks anlık parametreler En büyük anlık parametreler | |||||||||||||||||||||
| Tork Tork : | 1384.26 | mN-m | |||||||||||||||||||
| akım Akım : | 1.43 | Amperler | |||||||||||||||||||
| Maksimum verimlilikte En yüksek verimlilik noktası parametreleri | |||||||||||||||||||||
| Verimlilik etkinlik : | 32.0 | % | |||||||||||||||||||
| Tork Tork : | 325.2 | mN-m | |||||||||||||||||||
| Hız Devir hızı : | 97.3 | dk | |||||||||||||||||||
| akım Akım : | 0.43 | Amperler | |||||||||||||||||||
| Çıkış Çıkış gücü : | 3.31 | Watt | |||||||||||||||||||
| Maksimum güç çıkışı sırasında Maksimum güç çıkışı parametreleri | |||||||||||||||||||||
| Çıkış Çıkış gücü : | 4.652 | Watt | |||||||||||||||||||
| Tork Tork : | 701.9 | mN-m | |||||||||||||||||||
| Hız Devir hızı : | 63.3 | dk | |||||||||||||||||||
| akım Akım : | 0.78 | Amperler | |||||||||||||||||||
| Üretim Kombinasyonu Diğer aksesuarlar | |||||||||||||||||||||
| Aksesuarlar Ad | Voltaj Gerilim | Çözünürlük Çözünürlük | Kanal Sayısı | Not | |||||||||||||||||
| Manyetik Encoder Manyetik Kodlayıcı | 5V-24V | 13ppr | A&B | ||||||||||||||||||
| φ37-Fren frebrake | 12v-24v | / | / | ||||||||||||||||||
| Optik encoder optik kodlayıcı | 5V-24V | 100ppr, 200ppr, 256ppr, 360ppr, 400ppr, 512ppr, 1000ppr | A&B | ||||||||||||||||||
