55GP gezegen vitesi 12v 24 volt 36v 150kg 40nm 500kg cm 15nm yüksek tork 130w 100 watt 30 rpm fırça dc gezegen vitesli motor
| DC gezegen dişli motoru Düzenli akım gezegen geri dönüş motoru | 25 Nm | 150 Watt | |||||||||||||||||||
| 54106ZY Mikro fırça dc motoru ve gezegen dişli kutusu | Birleşim için | ||||||||||||||||||||
| Kodlayıcı ve Frene | |||||||||||||||||||||
| Kodlayıcı ve frene uyumlu | |||||||||||||||||||||
| TJX55R54106S Serisi | |||||||||||||||||||||
| Boyutlu Çizim Harici boyutlar şeması (mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

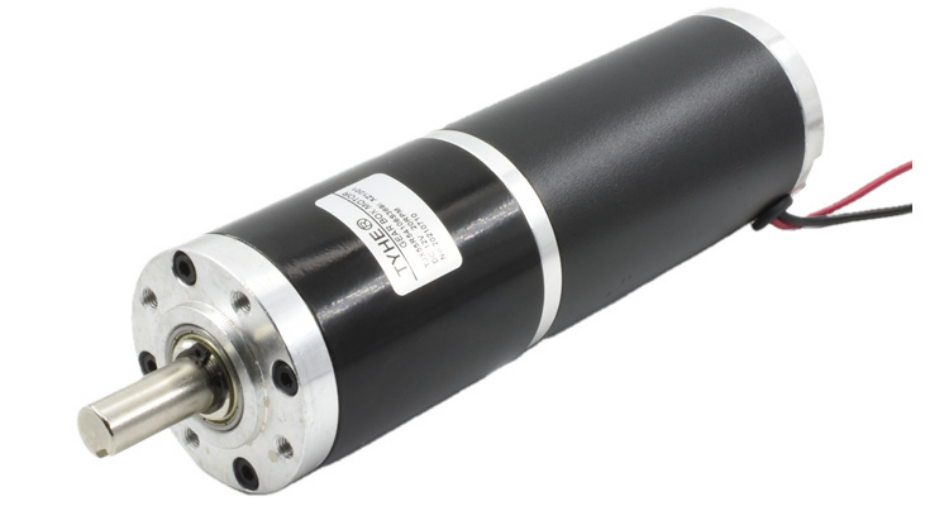

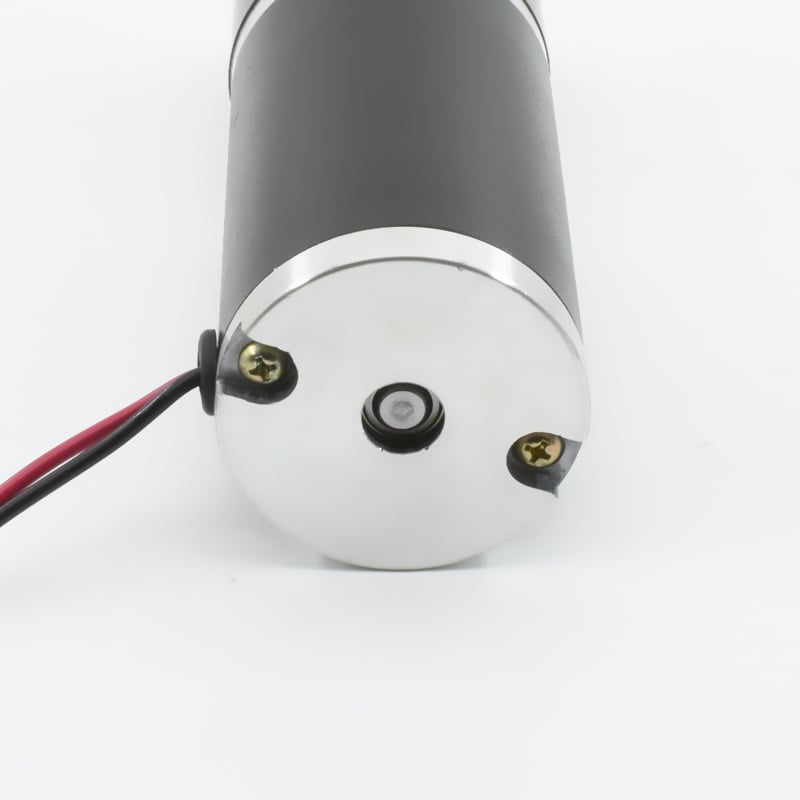

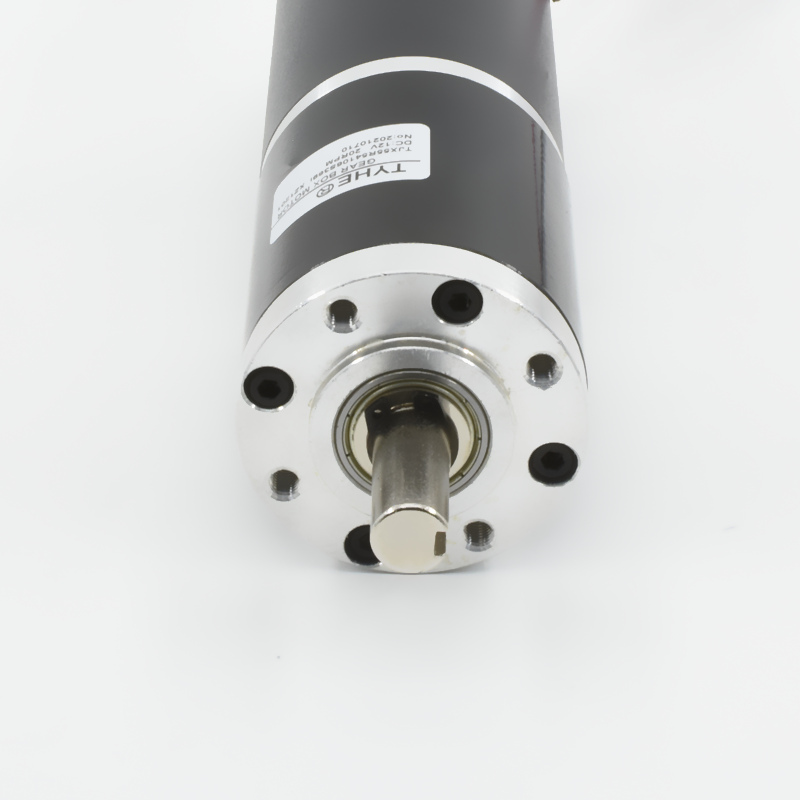

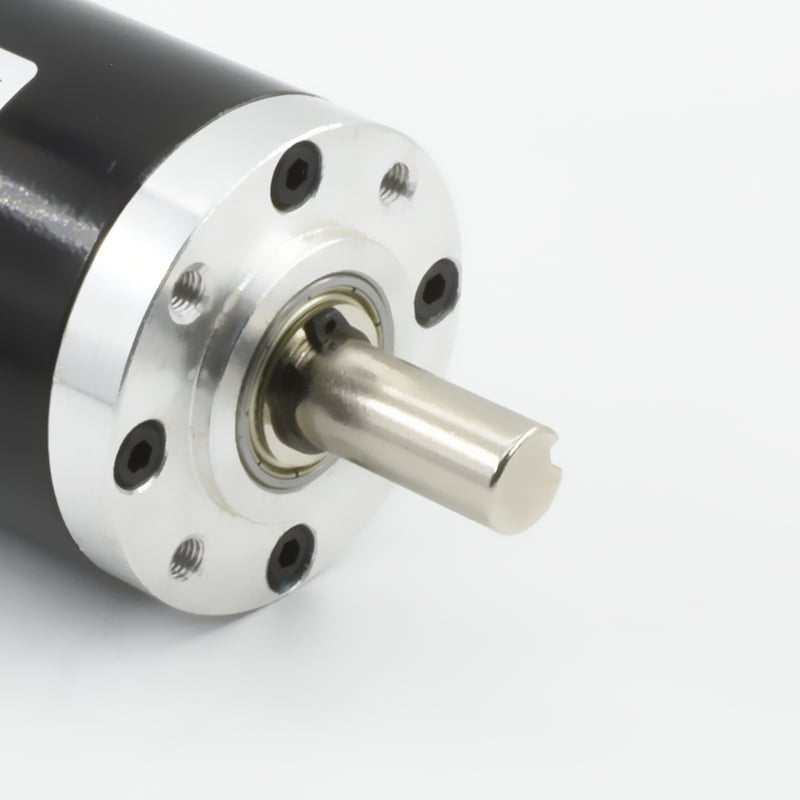

| Motorun resmi Motorun gerçek fotoğrafı | |||||||||||||||||||||
 | |||||||||||||||||||||
| Motor özellikleri Motor özellikleri | |||||||||||||||||||||
| Kasa Malzemesi Yükleme yüzeyi malzemesi | Çinko alaşımı Cinko aleysı | ||||||||||||||||||||
| Dişli zincir malzemesi Dişli malzemesi | Çelik Çelik | ||||||||||||||||||||
| Gerilik açısı Dişli gerilik açısı | ≤2° | ||||||||||||||||||||
| Çıkış şaftı üzerindeki yuvalar Çıkış şaftı yuvası | Kule Varyantı Küresel yuva | ||||||||||||||||||||
| Önerilen maksimum giriş hızı Önerilen maksimum giriş dönme hızı | ≤8000RPM | ||||||||||||||||||||
| Radyal Kuvvet Radyal kuvvet | ≤25kgf | ||||||||||||||||||||
| Aksiyel kuvvet Eksenel kuvvet | ≤10kgf | ||||||||||||||||||||
| Shaft üzerindeki maksimum basınç kuvveti Ana eksen maksimum dayanabilecek basınç kuvveti | ≤50kgf | ||||||||||||||||||||
| Radyal boşluk Radyal boşluk | ≤ 0,1 mm | ||||||||||||||||||||
| Aksiyel boşluk Aksiyel boşluk | ≤0.4mm | ||||||||||||||||||||
| İşlem sıcaklık aralığı Kullanım sıcaklık aralığı | -20℃ -120℃ | ||||||||||||||||||||
| Komutatör Yön değiştirme yapısı | Fırçalı | ||||||||||||||||||||
| Dönme yönü Dönüş yönü | CW\/CCW | ||||||||||||||||||||
| Gürültü Gürültü | ≤70dB | ||||||||||||||||||||
| DC Motor Teknik Verileri Direk Akım Motor Parametreleri | |||||||||||||||||||||
| 25-30'daki Değerler ℃ Oda Sıcaklığında Ölçülen Değerler | |||||||||||||||||||||
|
Model Model |
Adlık voltaj （V ） Adımlama Gerilimi |
Boş Yükle Boş yükleme parametreleri |
Derecelendirilmiş Adi parametreler |
Stall Tutulum parametreleri |
*İpuçları: Sol taraftaki veri sayfaları sınırlıdır, daha fazla parametre bilgisi için personelimizizi sorgulayın. Uyarı: Soldaki veri tablosu parametreleri sınırlıdır, daha fazla parametre bilgisi için müşteri hizmetleriyle iletişime geçin. |
||||||||||||||||
|
Hız Devir hızı |
akım Akım |
Hız Devir hızı |
akım Akım |
Tork Kupla |
Çıkış Çıkış gücü |
Etkinlik etkinlik |
Tork Kupla |
akım Akım |
|||||||||||||
| dk | mA | dk | A | mN.m | W | % | mN.m | A | |||||||||||||
| 54106ZY | 12 | 7000 | 1850 | 5600 | 8.48 | 126.00 | 73.88 | 72.60 | 378.00 | 45.65 | |||||||||||
| 54106ZY | 24 | 7000 | 980 | 5600 | 4.17 | 128.32 | 75.25 | 75.19 | 384.96 | 21.60 | |||||||||||
| Jantli Motor Teknik Verileri jantli motor parametreleri | |||||||||||||||||||||
| Jant Verileri jant parametreleri | |||||||||||||||||||||
|
Dişli oranı indirme oranı n : 1 |
3.7 | 5.2 | 13.7 | 19.2 | 26.9 | 51 | 71 | 100 | 139 | 189 | 264 | 369 | 512 | 721 | 977 | 1367 | 1911 | 2672 | 3639 | ||
|
Jant aşaması sayısı Yavaşlatma seviyesi |
1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | ||
|
Vites kutusu uzunluğu Dişli kutusu uzunluğu (mm) |
30.8 | 30.8 | 44 | 44 | 44 | 57.5 | 57.5 | 57.5 | 57.5 | 72.5 | 72.5 | 72.5 | 72.5 | 72.5 | 87.5 | 87.5 | 87.5 | 87.5 | 87.5 | ||
|
Verimlilik etkinlik (%) |
0.85 | 0.85 | 0.72 | 0.72 | 0.72 | 0.61 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.44 | 0.44 | ||
| 54106ZY-12V-7000R | |||||||||||||||||||||
|
yüksüz hız Boş yükleme hızı (rpm) |
1891.9 | 1346.2 | 510.9 | 364.6 | 260.2 | 137.3 | 98.6 | 70.0 | 50.4 | 37.0 | 26.5 | 19.0 | 13.7 | 9.7 | 7.2 | 5.1 | 3.7 | 2.6 | 1.9 | ||
|
Nominal Hız Adi hız (rpm) |
1513.5 | 1076.9 | 408.8 | 291.7 | 208.2 | 109.8 | 78.9 | 56.0 | 40.3 | 29.6 | 21.2 | 15.2 | 10.9 | 7.8 | 5.7 | 4.1 | 2.9 | 2.1 | 1.5 | ||
|
Nominal tork Adi koup (N.m) |
0.396 | 0.557 | 1.247 | 1.748 | 2.449 | 3.946 | 5.494 | 7.738 | 10.756 | 12.431 | 17.364 | 24.270 | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 | ||
|
Nominal tork Adi koup (KG.CM) |
3.88 | 5.46 | 12.22 | 17.13 | 24.00 | 38.67 | 53.84 | 75.83 | 105.41 | 121.82 | 170.17 | 237.85 | 245.00 | 245.00 | 245.00 | 245.00 | 245.00 | 245.00 | 245.00 | ||
|
Nominal tork Adi koup (LB.IN) |
4.47 | 6.29 | 14.08 | 19.73 | 27.65 | 44.56 | 62.03 | 87.37 | 121.44 | 140.36 | 196.05 | 274.03 | 282.27 | 282.27 | 282.27 | 282.27 | 282.27 | 282.27 | 282.27 | ||
| 54106ZY-24V-7000R | |||||||||||||||||||||
|
yüksüz hız Boş yükleme hızı (rpm) |
1891.9 | 1346.2 | 510.9 | 364.6 | 260.2 | 137.3 | 98.6 | 70.0 | 50.4 | 37.0 | 26.5 | 19.0 | 13.7 | 9.7 | 7.2 | 5.1 | 3.7 | 2.6 | 1.9 | ||
|
Nominal Hız Adi hız (rpm) |
1513.5 | 1076.9 | 408.8 | 291.7 | 208.2 | 109.8 | 78.9 | 56.0 | 40.3 | 29.6 | 21.2 | 15.2 | 10.9 | 7.8 | 5.7 | 4.1 | 2.9 | 2.1 | 1.5 | ||
|
Nominal tork Adi koup (N.m) |
0.404 | 0.567 | 1.270 | 1.780 | 2.494 | 4.019 | 5.595 | 7.880 | 10.954 | 12.660 | 17.684 | 24.717 | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 | ||
|
Nominal tork Adi koup (KG.CM) |
3.95 | 5.56 | 12.45 | 17.44 | 24.44 | 39.39 | 54.83 | 77.23 | 107.35 | 124.07 | 173.30 | 242.23 | 245.00 | 245.00 | 245.00 | 245.00 | 245.00 | 245.00 | 245.00 | ||
|
Nominal tork Adi koup (LB.IN) |
4.56 | 6.40 | 14.34 | 20.10 | 28.16 | 45.38 | 63.17 | 88.98 | 123.68 | 142.94 | 199.66 | 279.08 | 282.27 | 282.27 | 282.27 | 282.27 | 282.27 | 282.27 | 282.27 | ||

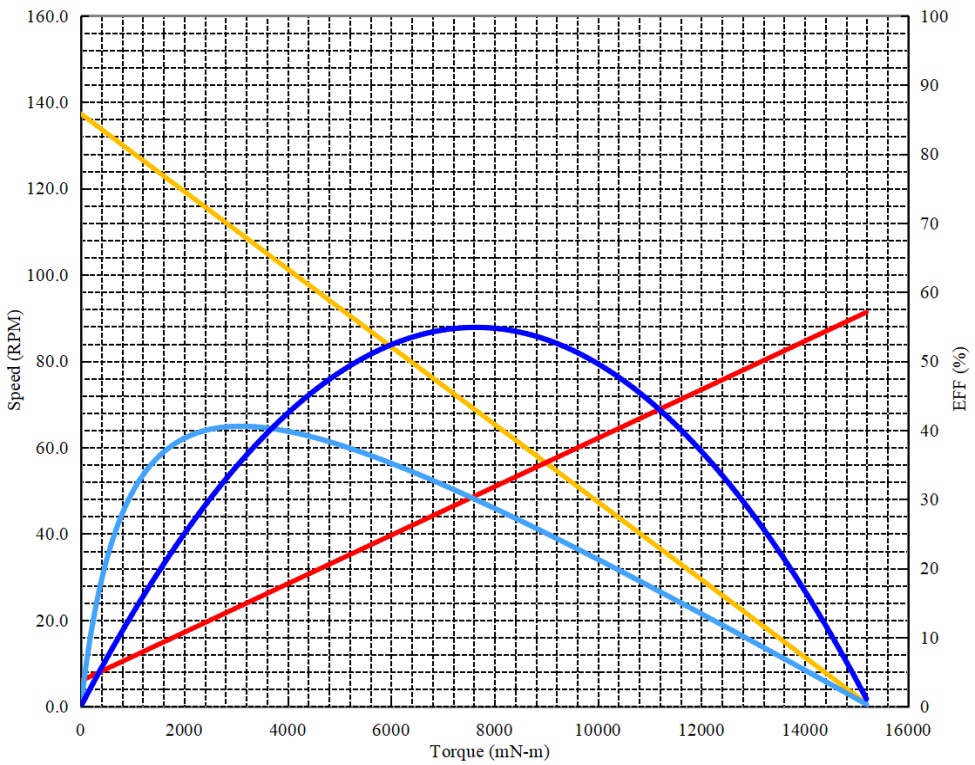

| Gear motor eğri durumu İvme motoru eğri örneği | |||||||||||||||||||||
| proje Proje adı : | DC Dönüştürme Motoru | Hurma Tarih : | 2025/3/26 | Performans (25-30 çevresel sıcaklıkta) ℃ ) | |||||||||||||||||
| motor hızı Devir hızı : | 7000Dönüm | Tam ölçek Ölçü aralığı : | %100 | Etkinlik | Sıcaklık artışını ve aşırı yükleme hasarını önlemek için hızlı test yapın. | ||||||||||||||||
| Dişli zinciri Sınıf sayısı : | 3 | 100.0 | Watt | Sabit voltaj Sabit basınç yükleme : | 12 | Volt | |||||||||||||||
| Dişli oranı indirme oranı : | 51 | 50.0 | Amp. | yönü Yön : | SA/SAB | ||||||||||||||||
 |
Yük yokken Boş yükleme parametreleri | ||||||||||||||||||||
| Hız Devir hızı : | 137.3 | dk | |||||||||||||||||||
| akım Akım : | 1.85 | Amperler | |||||||||||||||||||
| Maks anlık parametreler En büyük anlık parametreler | |||||||||||||||||||||
| Tork Tork : | 14963.74 | mN-m | |||||||||||||||||||
| akım Akım : | 28.68 | Amperler | |||||||||||||||||||
| Maksimum verimlilikte En yüksek verimlilik noktası parametreleri | |||||||||||||||||||||
| Verimlilik etkinlik : | 40.6 | % | |||||||||||||||||||
| Tork Tork : | 3092.7 | mN-m | |||||||||||||||||||
| Hız Devir hızı : | 109.5 | dk | |||||||||||||||||||
| akım Akım : | 7.28 | Amperler | |||||||||||||||||||
| Çıkış Çıkış gücü : | 35.46 | Watt | |||||||||||||||||||
| Maksimum güç çıkışı sırasında Maksimum güç çıkışı parametreleri | |||||||||||||||||||||
| Çıkış Çıkış gücü : | 54.881 | Watt | |||||||||||||||||||
| Tork Tork : | 7634.6 | mN-m | |||||||||||||||||||
| Hız Devir hızı : | 68.7 | dk | |||||||||||||||||||
| akım Akım : | 15.26 | Amperler | |||||||||||||||||||
| Üretim Kombinasyonu Diğer aksesuarlar | |||||||||||||||||||||
| Aksesuarlar Ad | Voltaj Gerilim | Çözünürlük Çözünürlük | Kanal Sayısı | Not | |||||||||||||||||
| Manyetik Encoder Manyetik Kodlayıcı | 5V-24V | 13ppr | A&B | ||||||||||||||||||
| φ55-Frene frebrake | 12v-24v | / | / | ||||||||||||||||||
| Optik encoder optik kodlayıcı | 5V-24V | 100ppr, 200ppr, 256ppr, 360ppr, 400ppr, 512ppr, 1000ppr | A&B | ||||||||||||||||||
