Üretici 50mm dişli başı 12v 24v 1 rpm 50 rpm 12nm 100kgcm 60 watt 70w yüksek tork düşük rpm frenli dc gezegen dişli motoru
| DC gezegen dişli motoru Düzenli akım gezegen geri dönüş motoru | 25 Nm | 70 Watt | |||||||||||||||||||
| 5078ZY Mikro fırça dc motoru ve gezegen çarklı变速箱 | Birleşim için | ||||||||||||||||||||
| Kodlayıcı ve Frene | |||||||||||||||||||||
| Kodlayıcı ve frene uyumlu | |||||||||||||||||||||
| TJX50RR Serisi | |||||||||||||||||||||

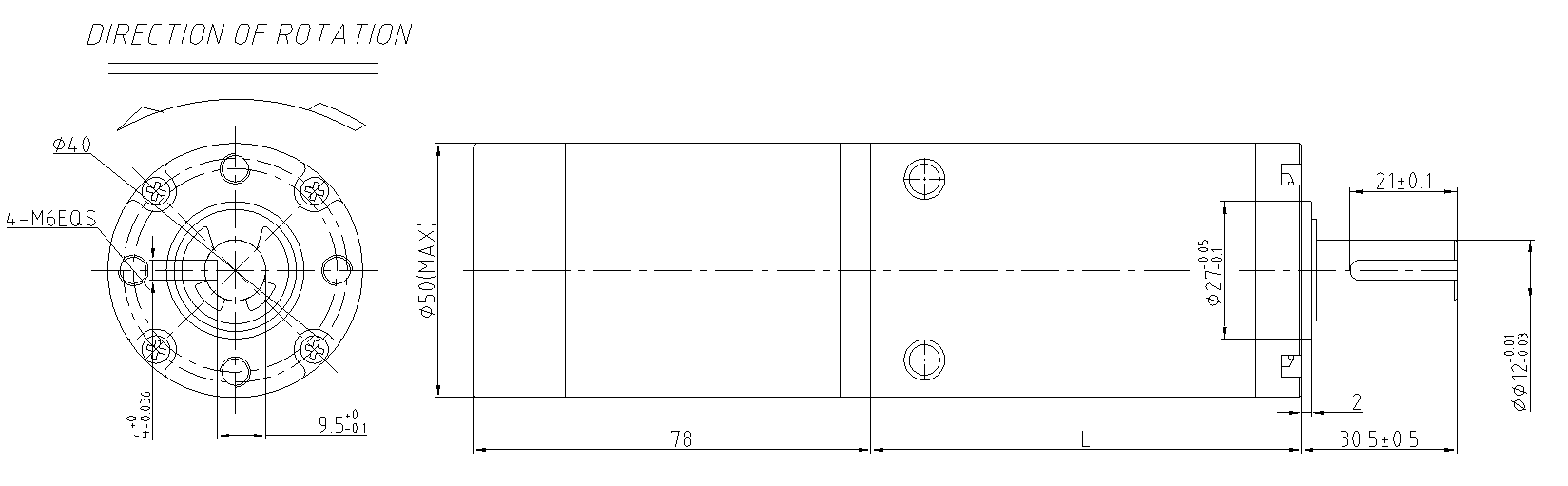

| Boyutlu Çizim Harici boyutlar şeması (mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

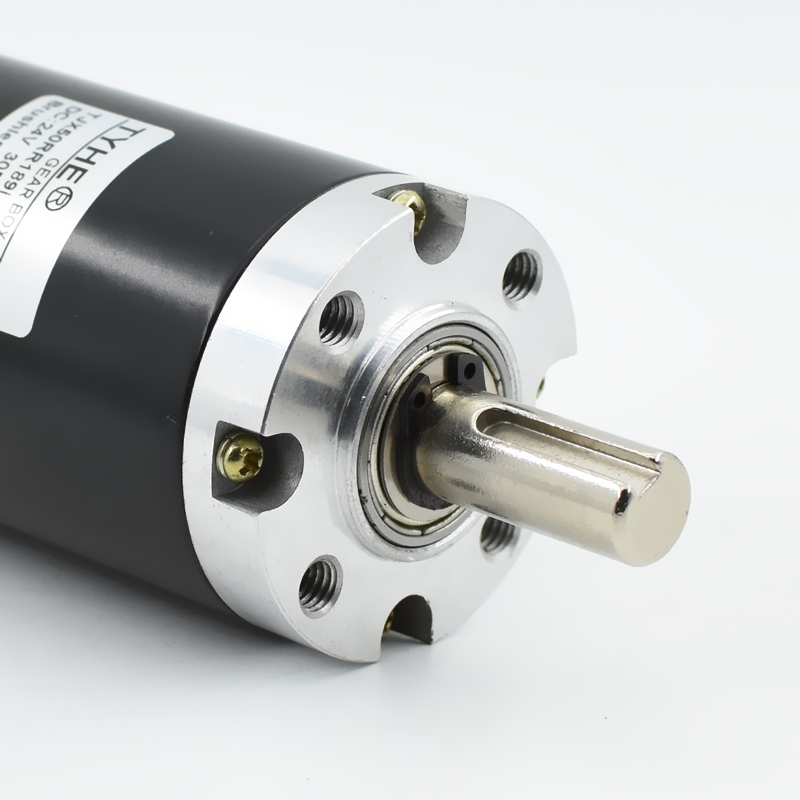

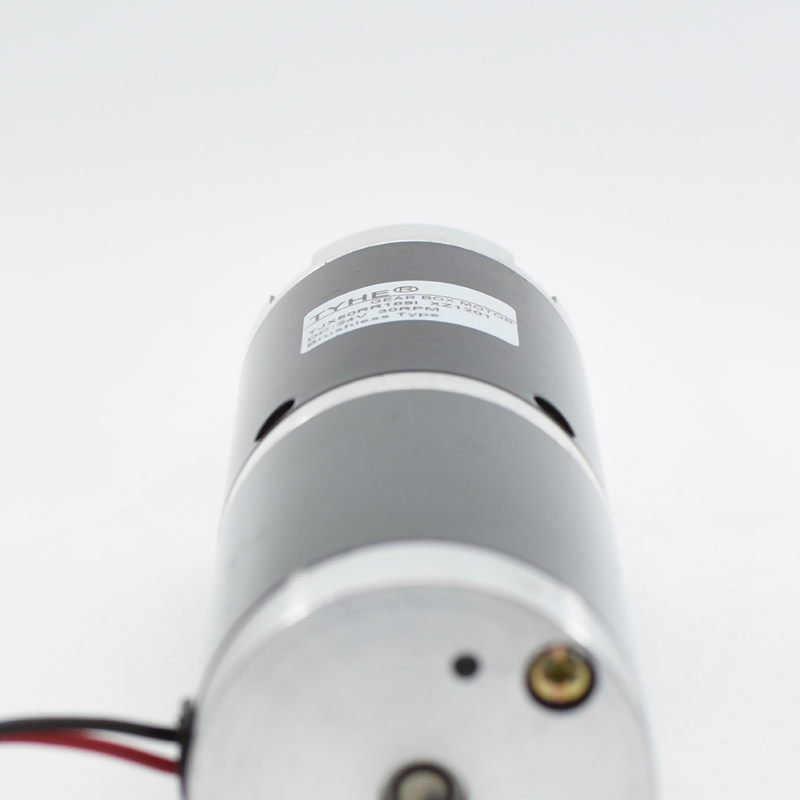

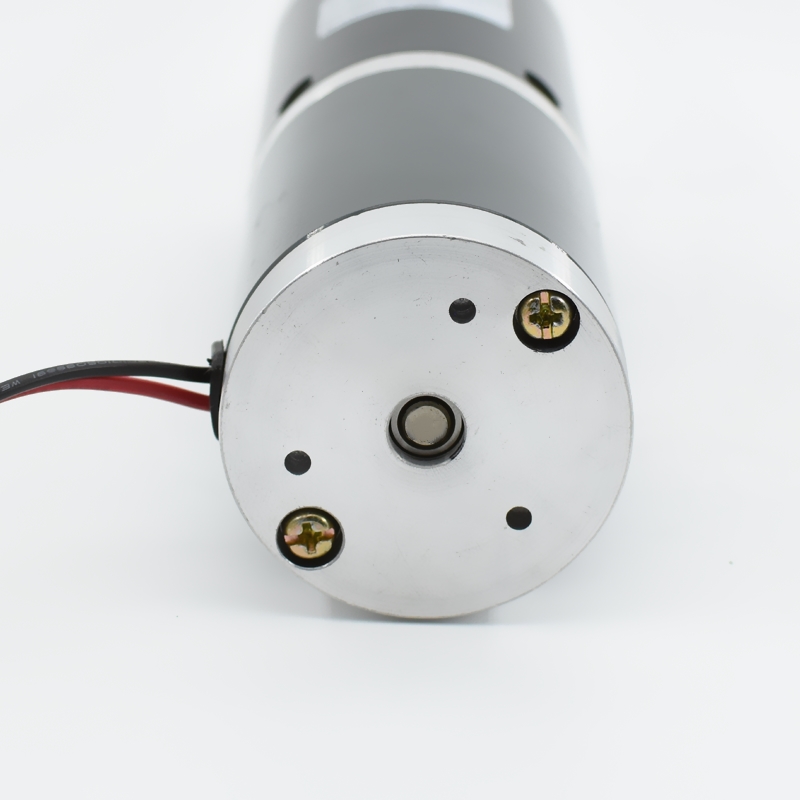

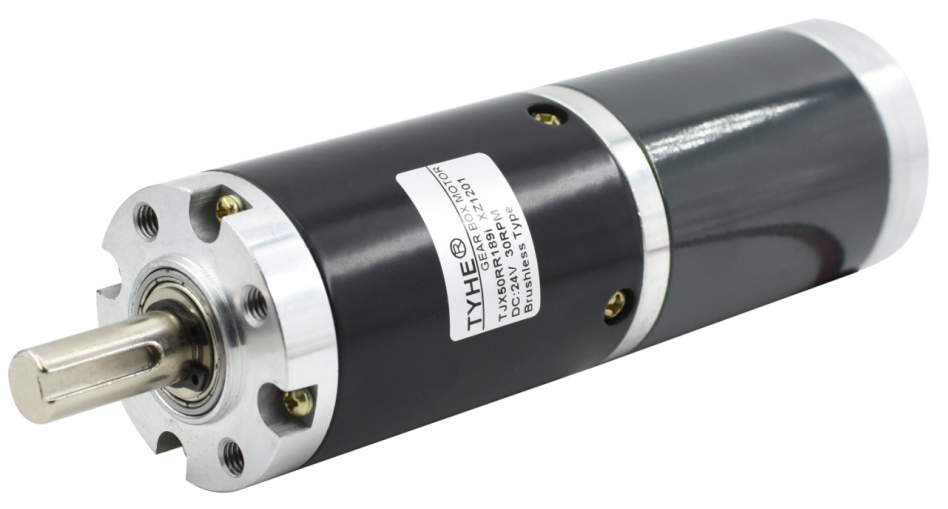

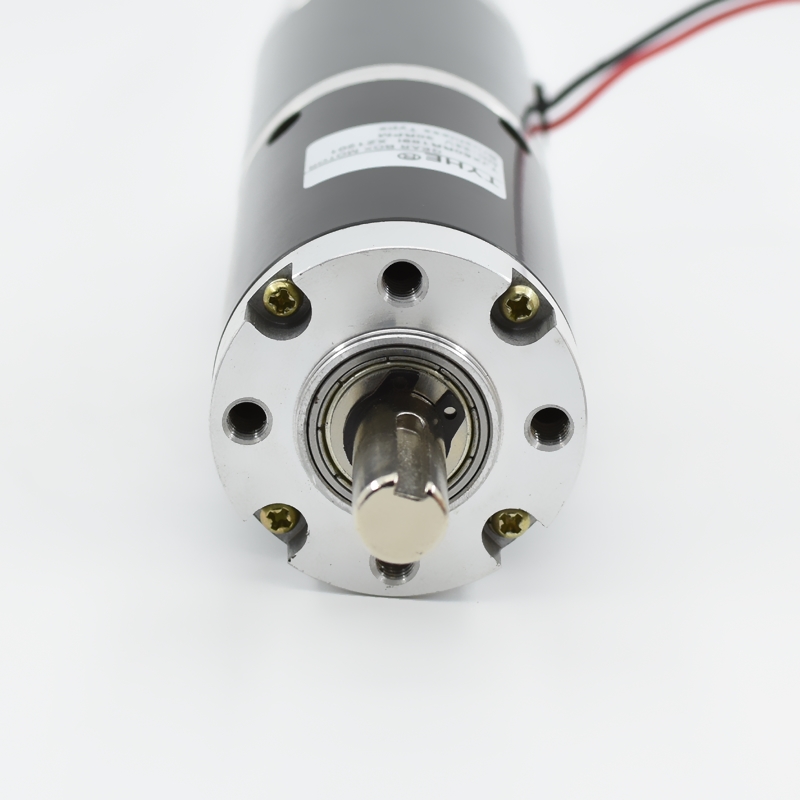

| Motorun resmi Motorun gerçek fotoğrafı | |||||||||||||||||||||
 | |||||||||||||||||||||
| Motor özellikleri Motor özellikleri | |||||||||||||||||||||
| Kasa Malzemesi Yükleme yüzeyi malzemesi | Çinko alaşımı Cinko aleysı | ||||||||||||||||||||
| Dişli zincir malzemesi Dişli malzemesi | Çelik Çelik | ||||||||||||||||||||
| Gerilik açısı Dişli gerilik açısı | ≤2° | ||||||||||||||||||||
| Çıkış şaftı üzerindeki yuvalar Çıkış şaftı yuvası | Kule Varyantı Küresel yuva | ||||||||||||||||||||
| Önerilen maksimum giriş hızı Önerilen maksimum giriş dönme hızı | ≤8000RPM | ||||||||||||||||||||
| Radyal Kuvvet Radyal kuvvet | ≤20kgf | ||||||||||||||||||||
| Aksiyel kuvvet Eksenel kuvvet | ≤10kgf | ||||||||||||||||||||
| Shaft üzerindeki maksimum basınç kuvveti Ana eksen maksimum dayanabilecek basınç kuvveti | ≤30kgf | ||||||||||||||||||||
| Radyal boşluk Radyal boşluk | ≤ 0,1 mm | ||||||||||||||||||||
| Aksiyel boşluk Aksiyel boşluk | ≤0.4mm | ||||||||||||||||||||
| İşlem sıcaklık aralığı Kullanım sıcaklık aralığı | -20℃ -120℃ | ||||||||||||||||||||
| Komutatör Yön değiştirme yapısı | Fırçalı | ||||||||||||||||||||
| Dönme yönü Dönüş yönü | CW\/CCW | ||||||||||||||||||||
| Gürültü Gürültü | ≤70dB | ||||||||||||||||||||
| DC Motor Teknik Verileri Direk Akım Motor Parametreleri | |||||||||||||||||||||
| 25-30'daki Değerler ℃ Oda Sıcaklığında Ölçülen Değerler | |||||||||||||||||||||
|
Model Model |
Adlık voltaj （V ） Adımlama Gerilimi |
Boş Yükle Boş yükleme parametreleri |
Derecelendirilmiş Adi parametreler |
Stall Tutulum parametreleri |
*İpuçları: Sol taraftaki veri sayfaları sınırlıdır, daha fazla parametre bilgisi için personelimizizi sorgulayın. Uyarı: Soldaki veri tablosu parametreleri sınırlıdır, daha fazla parametre bilgisi için müşteri hizmetleriyle iletişime geçin. |
||||||||||||||||
|
Hız Devir hızı |
akım Akım |
Hız Devir hızı |
akım Akım |
Tork Kupla |
Çıkış Çıkış gücü |
Etkinlik etkinlik |
Tork Kupla |
akım Akım |
|||||||||||||
| dk | mA | dk | A | mN.m | W | % | mN.m | A | |||||||||||||
| 5078ZY | 12 | 6000 | 1030 | 4800 | 3.78 | 63.20 | 31.77 | 69.98 | 189.60 | 26.85 | |||||||||||
| 5078ZY | 24 | 7000 | 750 | 5600 | 2.41 | 66.80 | 39.17 | 67.70 | 200.40 | 15.43 | |||||||||||
| Jantli Motor Teknik Verileri jantli motor parametreleri | |||||||||||||||||||||
| Jant Verileri jant parametreleri | |||||||||||||||||||||
|
Dişli oranı indirme oranı n : 1 |
3.7 | 5.2 | 13.7 | 19.2 | 26.9 | 51 | 71 | 100 | 139 | 189 | 264 | 369 | 512 | 721 | 977 | 1367 | 1911 | 2672 | 3639 | ||
|
Jant aşaması sayısı Yavaşlatma seviyesi |
1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | ||
|
Vites kutusu uzunluğu Dişli kutusu uzunluğu (mm) |
36.5 | 36.5 | 49.8 | 49.8 | 49.8 | 63.1 | 63.1 | 63.1 | 63.1 | 78.5 | 78.5 | 78.5 | 78.5 | 78.5 | 93.9 | 93.9 | 93.9 | 93.9 | 93.9 | ||
|
Verimlilik etkinlik (%) |
0.85 | 0.85 | 0.72 | 0.72 | 0.72 | 0.61 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.44 | 0.44 | ||
| 5078ZY-12V-6000R | |||||||||||||||||||||
|
yüksüz hız Boş yükleme hızı (rpm) |
1621.6 | 1153.8 | 438.0 | 312.5 | 223.0 | 117.6 | 84.5 | 60.0 | 43.2 | 31.7 | 22.7 | 16.3 | 11.7 | 8.3 | 6.1 | 4.4 | 3.1 | 2.2 | 1.6 | ||
|
Nominal Hız Adi hız (rpm) |
1297.3 | 923.1 | 350.4 | 250.0 | 178.4 | 94.1 | 67.6 | 48.0 | 34.5 | 25.4 | 18.2 | 13.0 | 9.4 | 6.7 | 4.9 | 3.5 | 2.5 | 1.8 | 1.3 | ||
|
Nominal tork Adi koup (N.m) |
0.199 | 0.279 | 0.626 | 0.877 | 1.228 | 1.979 | 2.756 | 3.881 | 5.395 | 6.235 | 8.710 | 12.174 | 16.891 | 23.786 | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 | ||
|
Nominal tork Adi koup (KG.CM) |
1.95 | 2.74 | 6.13 | 8.59 | 12.04 | 19.40 | 27.01 | 38.04 | 52.87 | 61.11 | 85.35 | 119.30 | 165.53 | 233.11 | 245.00 | 245.00 | 245.00 | 245.00 | 245.00 | ||
|
Nominal tork Adi koup (LB.IN) |
2.24 | 3.15 | 7.06 | 9.90 | 13.87 | 22.35 | 31.11 | 43.82 | 60.91 | 70.40 | 98.34 | 137.45 | 190.72 | 268.57 | 282.27 | 282.27 | 282.27 | 282.27 | 282.27 | ||
| 5078ZY-24V-7000R | |||||||||||||||||||||
|
yüksüz hız Boş yükleme hızı (rpm) |
1891.9 | 1346.2 | 510.9 | 364.6 | 260.2 | 137.3 | 98.6 | 70.0 | 50.4 | 37.0 | 26.5 | 19.0 | 13.7 | 9.7 | 7.2 | 5.1 | 3.7 | 2.6 | 1.9 | ||
|
Nominal Hız Adi hız (rpm) |
1513.5 | 1076.9 | 408.8 | 291.7 | 208.2 | 109.8 | 78.9 | 56.0 | 40.3 | 29.6 | 21.2 | 15.2 | 10.9 | 7.8 | 5.7 | 4.1 | 2.9 | 2.1 | 1.5 | ||
|
Nominal tork Adi koup (N.m) |
0.210 | 0.295 | 0.661 | 0.927 | 1.298 | 2.092 | 2.913 | 4.102 | 5.702 | 6.590 | 9.206 | 12.867 | 17.853 | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 | ||
|
Nominal tork Adi koup (KG.CM) |
2.06 | 2.89 | 6.48 | 9.08 | 12.72 | 20.50 | 28.54 | 40.20 | 55.88 | 64.59 | 90.22 | 126.10 | 174.96 | 245.00 | 245.00 | 245.00 | 245.00 | 245.00 | 245.00 | ||
|
Nominal tork Adi koup (LB.IN) |
2.37 | 3.33 | 7.47 | 10.46 | 14.66 | 23.62 | 32.89 | 46.32 | 64.38 | 74.41 | 103.94 | 145.28 | 201.58 | 282.27 | 282.27 | 282.27 | 282.27 | 282.27 | 282.27 | ||

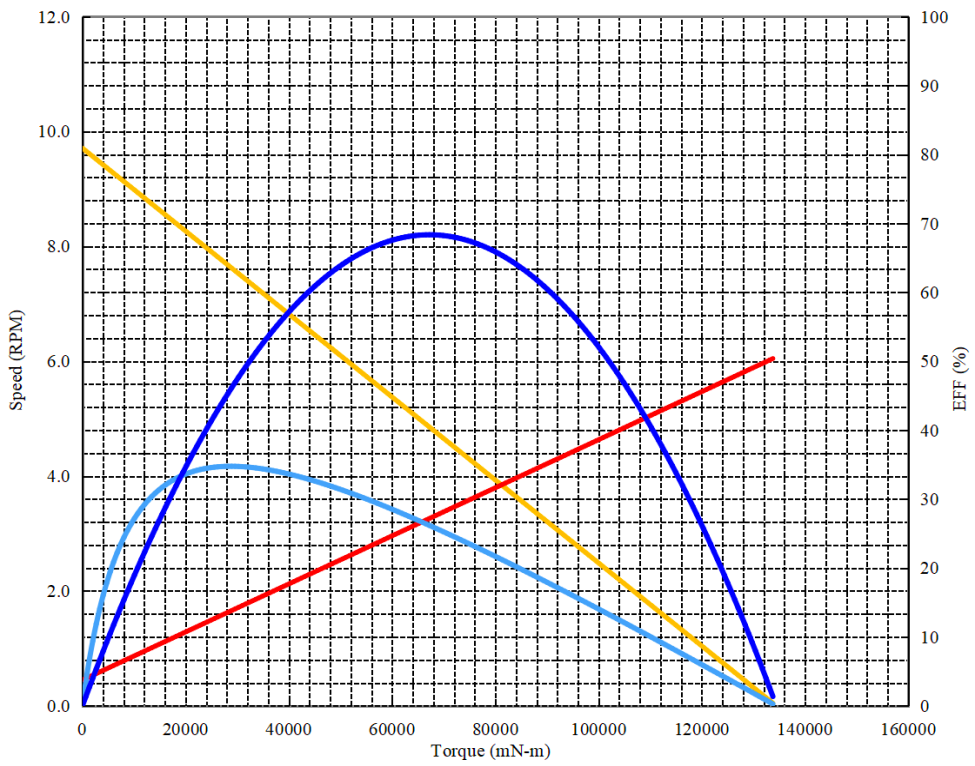

| Gear motor eğri durumu İvme motoru eğri örneği | |||||||||||||||||||||
| proje Proje adı : | DC Dönüştürme Motoru | Hurma Tarih : | 2025/3/26 | Performans (25-30 çevresel sıcaklıkta) ℃ ) | |||||||||||||||||
| motor hızı Devir hızı : | 7000Dönüm | Tam ölçek Ölçü aralığı : | %100 | Etkinlik | Sıcaklık artışını ve aşırı yükleme hasarını önlemek için hızlı test yapın. | ||||||||||||||||
| Dişli zinciri Sınıf sayısı : | 4 | 50.0 | Watt | Sabit voltaj Sabit basınç yükleme : | 24 | Volt | |||||||||||||||
| Dişli oranı indirme oranı : | 721 | 20.0 | Amp. | yönü Yön : | SA/SAB | ||||||||||||||||
 |
Yük yokken Boş yükleme parametreleri | ||||||||||||||||||||
| Hız Devir hızı : | 9.7 | dk | |||||||||||||||||||
| akım Akım : | 0.75 | Amperler | |||||||||||||||||||
| Maks anlık parametreler En büyük anlık parametreler | |||||||||||||||||||||
| Tork Tork : | 131906.61 | mN-m | |||||||||||||||||||
| akım Akım : | 10.13 | Amperler | |||||||||||||||||||
| Maksimum verimlilikte En yüksek verimlilik noktası parametreleri | |||||||||||||||||||||
| Verimlilik etkinlik : | 34.8 | % | |||||||||||||||||||
| Tork Tork : | 28760.7 | mN-m | |||||||||||||||||||
| Hız Devir hızı : | 7.6 | dk | |||||||||||||||||||
| akım Akım : | 2.76 | Amperler | |||||||||||||||||||
| Çıkış Çıkış gücü : | 22.99 | Watt | |||||||||||||||||||
| Maksimum güç çıkışı sırasında Maksimum güç çıkışı parametreleri | |||||||||||||||||||||
| Çıkış Çıkış gücü : | 34.172 | Watt | |||||||||||||||||||
| Tork Tork : | 67217.6 | mN-m | |||||||||||||||||||
| Hız Devir hızı : | 4.9 | dk | |||||||||||||||||||
| akım Akım : | 5.44 | Amperler | |||||||||||||||||||
| Üretim Kombinasyonu Diğer aksesuarlar | |||||||||||||||||||||
| Aksesuarlar Ad | Voltaj Gerilim | Çözünürlük Çözünürlük | Kanal Sayısı | Not | |||||||||||||||||
| Manyetik Encoder Manyetik Kodlayıcı | 5V-24V | 13ppr | A&B | ||||||||||||||||||
| φ45-Fren frebrake | 12v-24v | / | / | ||||||||||||||||||
| Optik encoder optik kodlayıcı | 5V-24V | 100ppr, 200ppr, 256ppr, 360ppr, 400ppr, 512ppr, 1000ppr | A&B | ||||||||||||||||||
