OEM malları 36mm dişli motoru 12v 24v düşük rpm 300rpm 100rpm 60rpm 10rpm fırçalı 50kg rs 545 PMDC dc gezegen dişli azaltma motoru
| DC gezegen dişli motoru Düzenli akım gezegen geri dönüş motoru | 7.5 Nm | 25 Watts | |||||||||||||||||||
| RS565 Mikro fırça dc motor ve gezegen dişli kutusu | Birleşim için | ||||||||||||||||||||
| Hall sensörü kodlayıcı | |||||||||||||||||||||
| Manyetik kodlayıcı ile birlikte kullanılabilir | |||||||||||||||||||||
| TJX36RGd Serisi | |||||||||||||||||||||

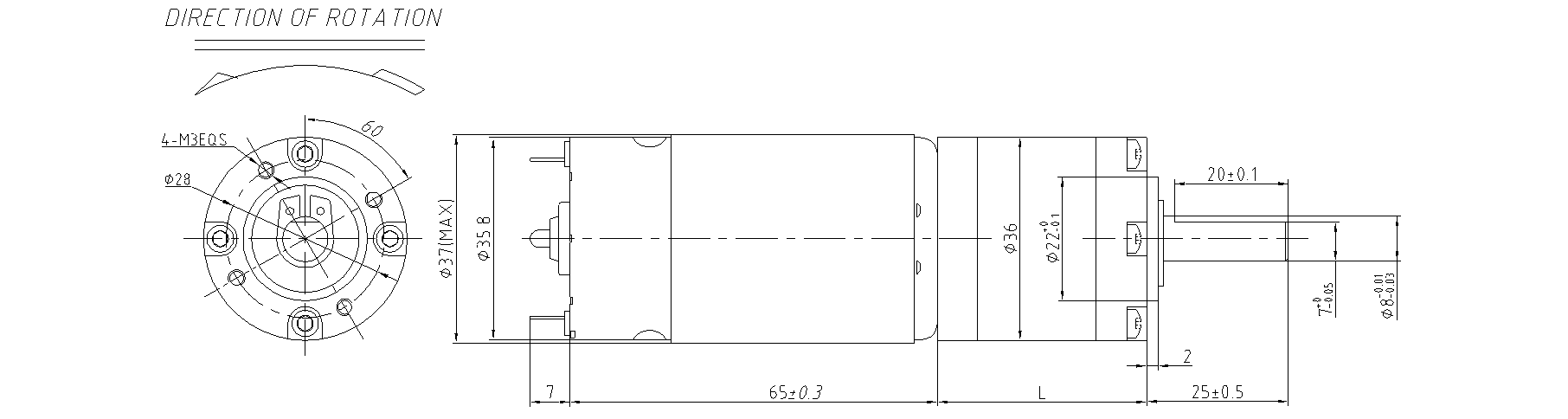

| Boyutlu Çizim Harici boyutlar şeması (mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

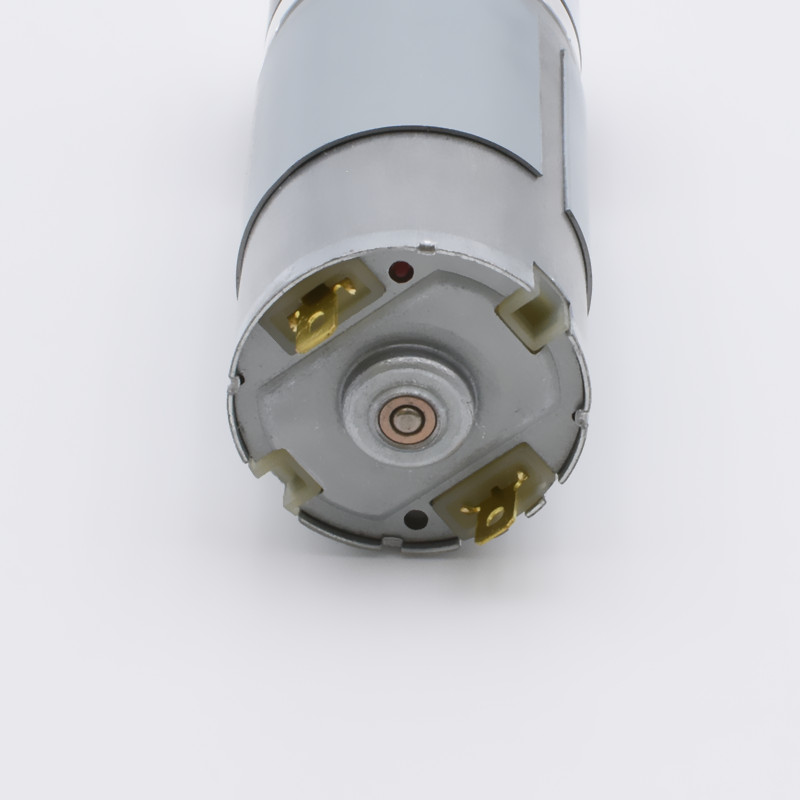

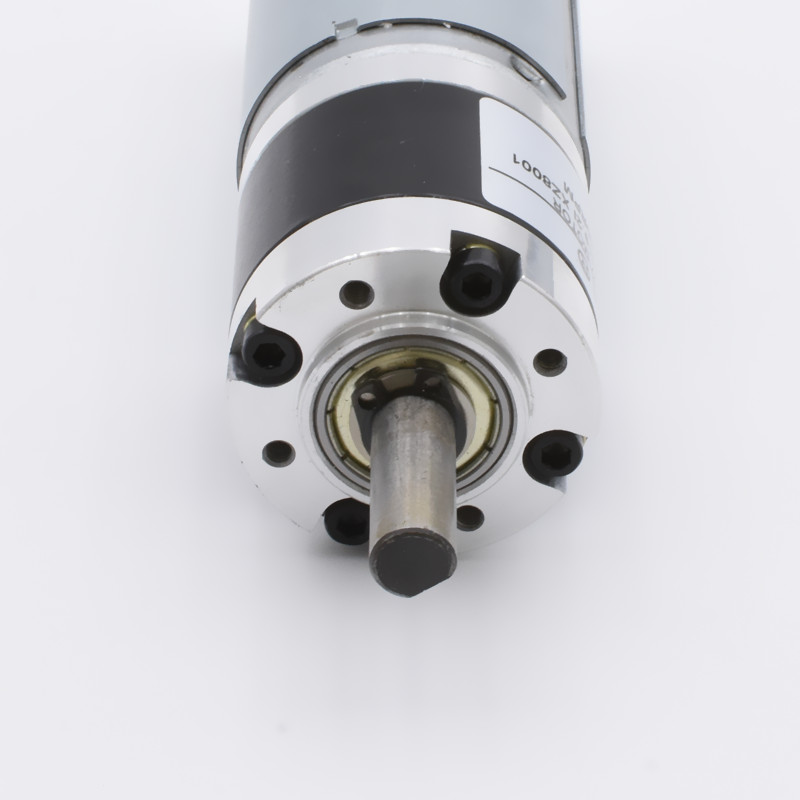

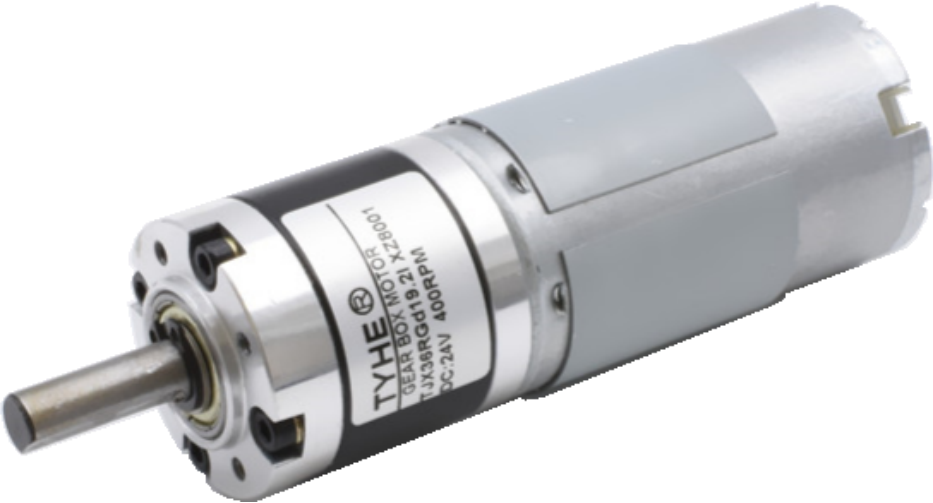

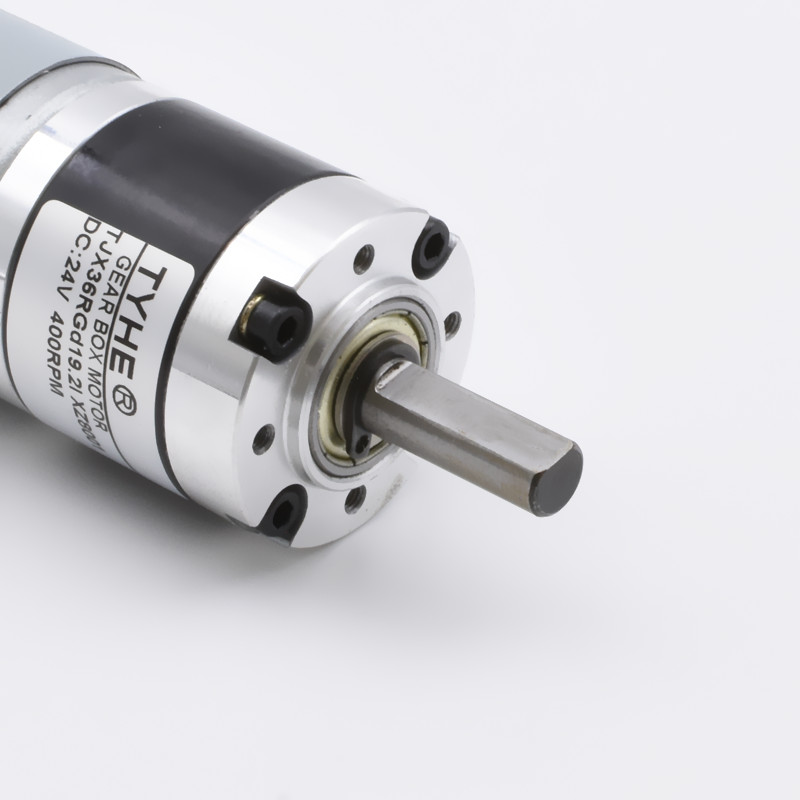

| Motorun resmi Motorun gerçek fotoğrafı | |||||||||||||||||||||
 | |||||||||||||||||||||
| Motor özellikleri Motor özellikleri | |||||||||||||||||||||
| Kasa Malzemesi Yükleme yüzeyi malzemesi | Çinko alaşımı Cinko aleysı | ||||||||||||||||||||
| Dişli zincir malzemesi Dişli malzemesi | Çelik ve Toz metallurgisi Toz metallurgisi, çelik diş | ||||||||||||||||||||
| Gerilik açısı Dişli gerilik açısı | ≤2° | ||||||||||||||||||||
| Çıkış şaftı üzerindeki yuvalar Çıkış şaftı yuvası | Kule Varyantı Küresel yuva | ||||||||||||||||||||
| Önerilen maksimum giriş hızı Önerilen maksimum giriş dönme hızı | ≤10000Dönüş/dk | ||||||||||||||||||||
| Radyal Kuvvet Radyal kuvvet | ≤8kgf | ||||||||||||||||||||
| Aksiyel kuvvet Eksenel kuvvet | ≤3kgf | ||||||||||||||||||||
| Shaft üzerindeki maksimum basınç kuvveti Ana eksen maksimum dayanabilecek basınç kuvveti | ≤15kgf | ||||||||||||||||||||
| Radyal boşluk Radyal boşluk | ≤ 0,1 mm | ||||||||||||||||||||
| Aksiyel boşluk Aksiyel boşluk | ≤0.4mm | ||||||||||||||||||||
| İşlem sıcaklık aralığı Kullanım sıcaklık aralığı | -20℃ -120℃ | ||||||||||||||||||||
| Komutatör Yön değiştirme yapısı | Fırçalı | ||||||||||||||||||||
| Dönme yönü Dönüş yönü | CW\/CCW | ||||||||||||||||||||
| Gürültü Gürültü | ≤ 60dB | ||||||||||||||||||||
| DC Motor Teknik Verileri Direk Akım Motor Parametreleri | |||||||||||||||||||||
| 25-30'daki Değerler ℃ Oda Sıcaklığında Ölçülen Değerler | |||||||||||||||||||||
|
Model Model |
Adlık voltaj （V ） Adımlama Gerilimi |
Boş Yükle Boş yükleme parametreleri |
Derecelendirilmiş Adi parametreler |
Stall Tutulum parametreleri |
*İpuçları: Sol taraftaki veri sayfaları sınırlıdır, daha fazla parametre bilgisi için personelimizizi sorgulayın. Uyarı: Soldaki veri tablosu parametreleri sınırlıdır, daha fazla parametre bilgisi için müşteri hizmetleriyle iletişime geçin. |
||||||||||||||||
|
Hız Devir hızı |
akım Akım |
Hız Devir hızı |
akım Akım |
Tork Kupla |
Çıkış Çıkış gücü |
Etkinlik etkinlik |
Tork Kupla |
akım Akım |
|||||||||||||
| dk | mA | dk | A | mN.m | W | % | mN.m | A | |||||||||||||
| RS565 | 10.5 | 8000 | 702 | 6400 | 2.70 | 27.69 | 18.56 | 65.38 | 83.07 | 19.80 | |||||||||||
| RS565 | 24 | 8000 | 290 | 6400 | 1.29 | 30.40 | 20.37 | 66.06 | 91.20 | 10.20 | |||||||||||
| Jantli Motor Teknik Verileri jantli motor parametreleri | |||||||||||||||||||||
| Jant Verileri jant parametreleri | |||||||||||||||||||||
|
Dişli oranı indirme oranı n : 1 |
3.7 | 5.2 | 13.7 | 19.2 | 26.9 | 51 | 71 | 100 | 139 | 189 | 264 | 369 | 512 | 721 | 977 | 1367 | 1911 | 2672 | 3639 | ||
|
Jant aşaması sayısı Yavaşlatma seviyesi |
1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | ||
|
Vites kutusu uzunluğu Dişli kutusu uzunluğu (mm) |
28.2 | 28.2 | 37 | 37 | 37 | 45.8 | 45.8 | 45.8 | 45.8 | 54.7 | 54.7 | 54.7 | 54.7 | 54.7 | 64 | 64 | 64 | 64 | 64 | ||
|
Verimlilik etkinlik (%) |
0.85 | 0.85 | 0.72 | 0.72 | 0.72 | 0.61 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.44 | 0.44 | ||
| RS565-10.5V-8000R | |||||||||||||||||||||
|
yüksüz hız Boş yükleme hızı (rpm) |
2162.2 | 1538.5 | 583.9 | 416.7 | 297.4 | 156.9 | 112.7 | 80.0 | 57.6 | 42.3 | 30.3 | 21.7 | 15.6 | 11.1 | 8.2 | 5.9 | 4.2 | 3.0 | 2.2 | ||
|
Nominal Hız Adi hız (rpm) |
1729.7 | 1230.8 | 467.2 | 333.3 | 237.9 | 125.5 | 90.1 | 64.0 | 46.0 | 33.9 | 24.2 | 17.3 | 12.5 | 8.9 | 6.6 | 4.7 | 3.3 | 2.4 | 1.8 | ||
|
Nominal tork Adi koup (N.m) |
0.087 | 0.122 | 0.274 | 0.384 | 0.538 | 0.867 | 1.207 | 1.701 | 2.364 | 2.732 | 3.816 | 5.334 | 7.401 | 7.500 | 7.500 | 7.500 | 7.500 | 7.500 | 7.500 | ||
|
Nominal tork Adi koup (KG.CM) |
0.85 | 1.20 | 2.69 | 3.76 | 5.27 | 8.50 | 11.83 | 16.67 | 23.16 | 26.77 | 37.40 | 52.27 | 72.53 | 73.50 | 73.50 | 73.50 | 73.50 | 73.50 | 73.50 | ||
|
Nominal tork Adi koup (LB.IN) |
0.98 | 1.38 | 3.09 | 4.34 | 6.08 | 9.79 | 13.63 | 19.20 | 26.69 | 30.85 | 43.09 | 60.22 | 83.56 | 84.68 | 84.68 | 84.68 | 84.68 | 84.68 | 84.68 | ||
| RS565-24V-8000R | |||||||||||||||||||||
|
yüksüz hız Boş yükleme hızı (rpm) |
2162.2 | 1538.5 | 583.9 | 416.7 | 297.4 | 156.9 | 112.7 | 80.0 | 57.6 | 42.3 | 30.3 | 21.7 | 15.6 | 11.1 | 8.2 | 5.9 | 4.2 | 3.0 | 2.2 | ||
|
Nominal Hız Adi hız (rpm) |
1729.7 | 1230.8 | 467.2 | 333.3 | 237.9 | 125.5 | 90.1 | 64.0 | 46.0 | 33.9 | 24.2 | 17.3 | 12.5 | 8.9 | 6.6 | 4.7 | 3.3 | 2.4 | 1.8 | ||
|
Nominal tork Adi koup (N.m) |
0.096 | 0.134 | 0.301 | 0.422 | 0.591 | 0.952 | 1.326 | 1.867 | 2.595 | 2.999 | 4.189 | 5.856 | 7.500 | 7.500 | 7.500 | 7.500 | 7.500 | 7.500 | 7.500 | ||
|
Nominal tork Adi koup (KG.CM) |
0.94 | 1.32 | 2.95 | 4.13 | 5.79 | 9.33 | 12.99 | 18.30 | 25.43 | 29.39 | 41.06 | 57.39 | 73.50 | 73.50 | 73.50 | 73.50 | 73.50 | 73.50 | 73.50 | ||
|
Nominal tork Adi koup (LB.IN) |
1.08 | 1.52 | 3.40 | 4.76 | 6.67 | 10.75 | 14.97 | 21.08 | 29.30 | 33.86 | 47.30 | 66.12 | 84.68 | 84.68 | 84.68 | 84.68 | 84.68 | 84.68 | 84.68 | ||

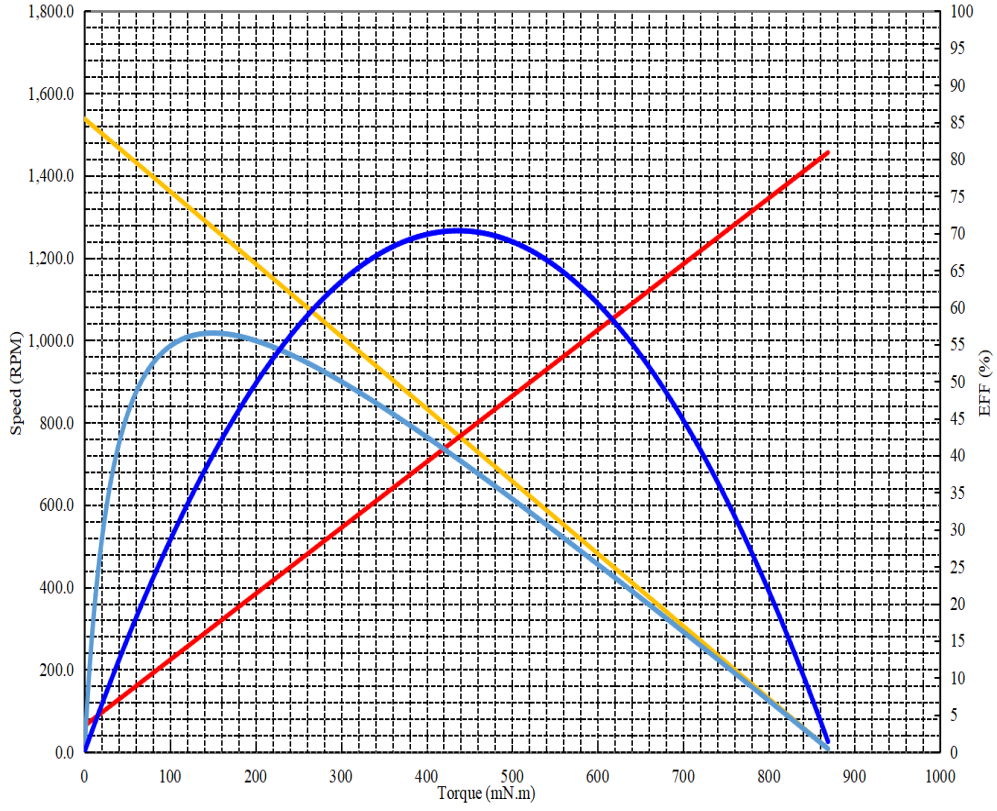

| Gear motor eğri durumu İvme motoru eğri örneği | |||||||||||||||||||||
| proje Proje adı : | DC Dönüştürme Motoru | Hurma Tarih : | 2025/3/26 | Performans (25-30 çevresel sıcaklıkta) ℃ ) | |||||||||||||||||
| motor hızı Devir hızı : | 8000RPM | Tam ölçek Ölçü aralığı : | %100 | Etkinlik | Sıcaklık artışını ve aşırı yükleme hasarını önlemek için hızlı test yapın. | ||||||||||||||||
| Dişli zinciri Sınıf sayısı : | 1 | 50.0 | Watt | Sabit voltaj Sabit basınç yükleme : | 10.5 | Volt | |||||||||||||||
| Dişli oranı indirme oranı : | 5.2 | 20.0 | Amp. | yönü Yön : | SA/SAB | ||||||||||||||||
 |
Yük yokken Boş yükleme parametreleri | ||||||||||||||||||||
| Hız Devir hızı : | 1538.0 | dk | |||||||||||||||||||
| akım Akım : | 0.70 | Amperler | |||||||||||||||||||
| Maks anlık parametreler En büyük anlık parametreler | |||||||||||||||||||||
| Tork Tork : | 856.42 | mN-m | |||||||||||||||||||
| akım Akım : | 16.26 | Amperler | |||||||||||||||||||
| Maksimum verimlilikte En yüksek verimlilik noktası parametreleri | |||||||||||||||||||||
| Verimlilik etkinlik : | 56.5 | % | |||||||||||||||||||
| Tork Tork : | 150.1 | mN-m | |||||||||||||||||||
| Hız Devir hızı : | 1273.7 | dk | |||||||||||||||||||
| akım Akım : | 3.37 | Amperler | |||||||||||||||||||
| Çıkış Çıkış gücü : | 20.02 | Watt | |||||||||||||||||||
| Maksimum güç çıkışı sırasında Maksimum güç çıkışı parametreleri | |||||||||||||||||||||
| Çıkış Çıkış gücü : | 35.167 | Watt | |||||||||||||||||||
| Tork Tork : | 436.7 | mN-m | |||||||||||||||||||
| Hız Devir hızı : | 769.0 | dk | |||||||||||||||||||
| akım Akım : | 8.48 | Amperler | |||||||||||||||||||
| Üretim Kombinasyonu Diğer aksesuarlar | |||||||||||||||||||||
| Aksesuarlar Ad | Voltaj Gerilim | Çözünürlük Çözünürlük | Kanal Sayısı | Not | |||||||||||||||||
| Manyetik Encoder Manyetik Kodlayıcı | 5V-24V | 12ppr | A&B | ||||||||||||||||||
