Büyük tork iyi fiyat 5nm 30kg.cm 12v 24v 5rpm 50rpm 100rpm 500rpm 30w 40w fırça mikro rs 775 dc vites motorlu ce rohs
| DC Dönüştürme Motoru DC jeneratör motörü | 2.5 Nm | 40 Watt | |||||||||||||||||||
| RS775 Mikro fırçalı dc motor ve dişli kutusu | Birleşim için | ||||||||||||||||||||
| Hall sensörü kodlayıcı | |||||||||||||||||||||
| Manyetik kodlayıcı ile birlikte kullanılabilir | |||||||||||||||||||||
| TJZ42FT Serisi | |||||||||||||||||||||

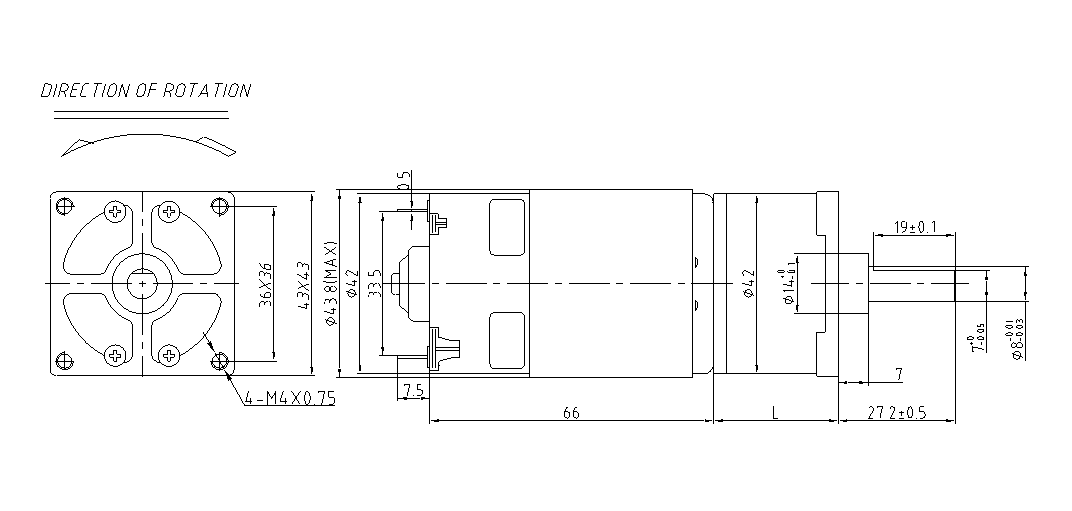

| Boyutlu Çizim Harici boyutlar şeması (mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

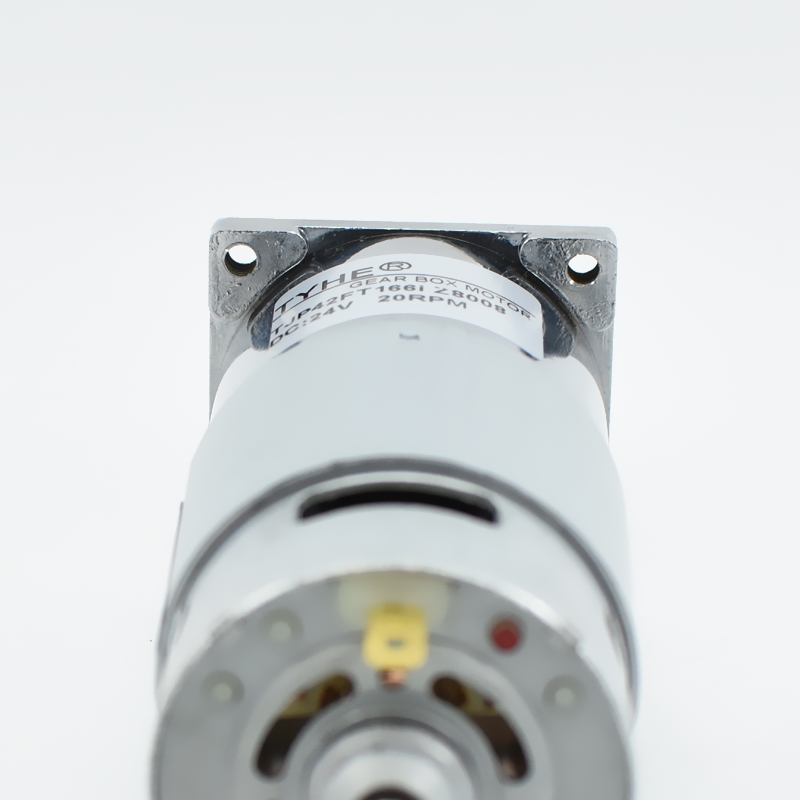

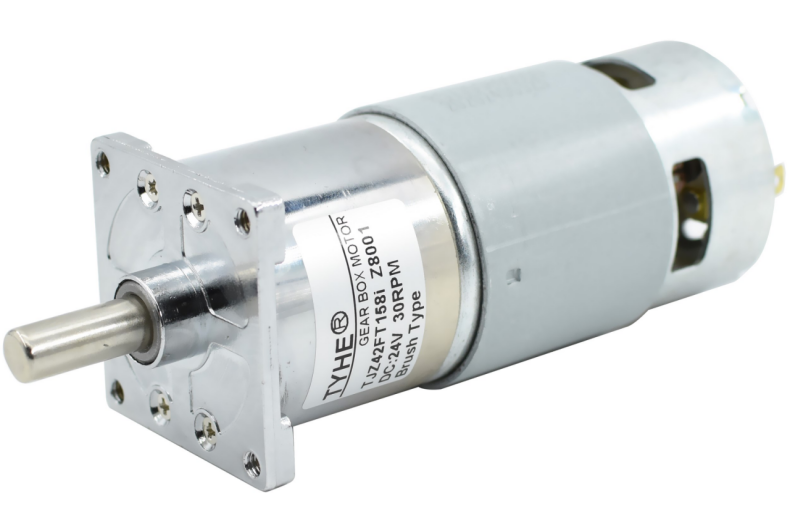

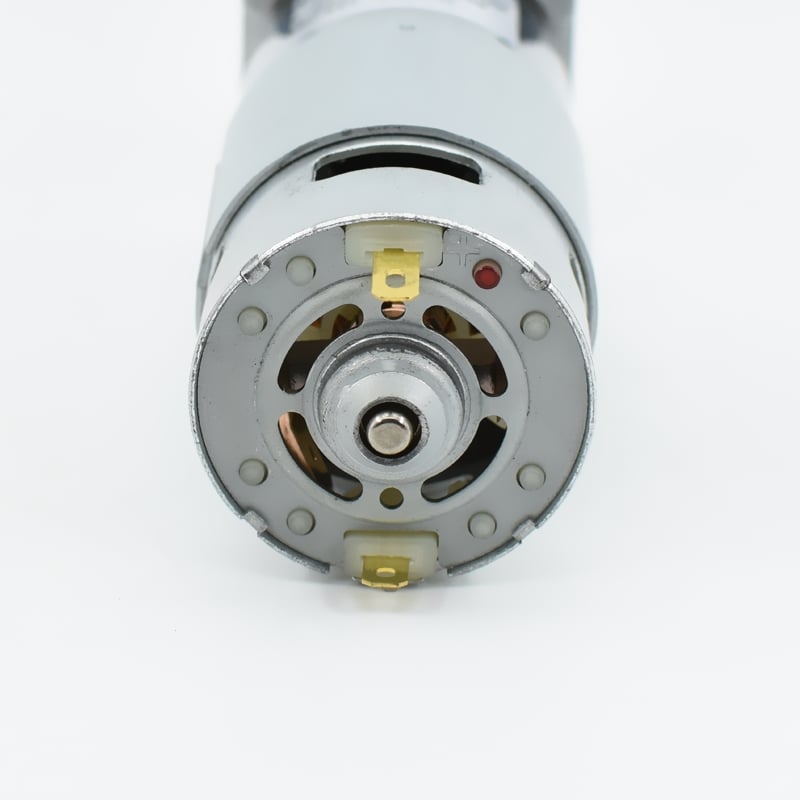

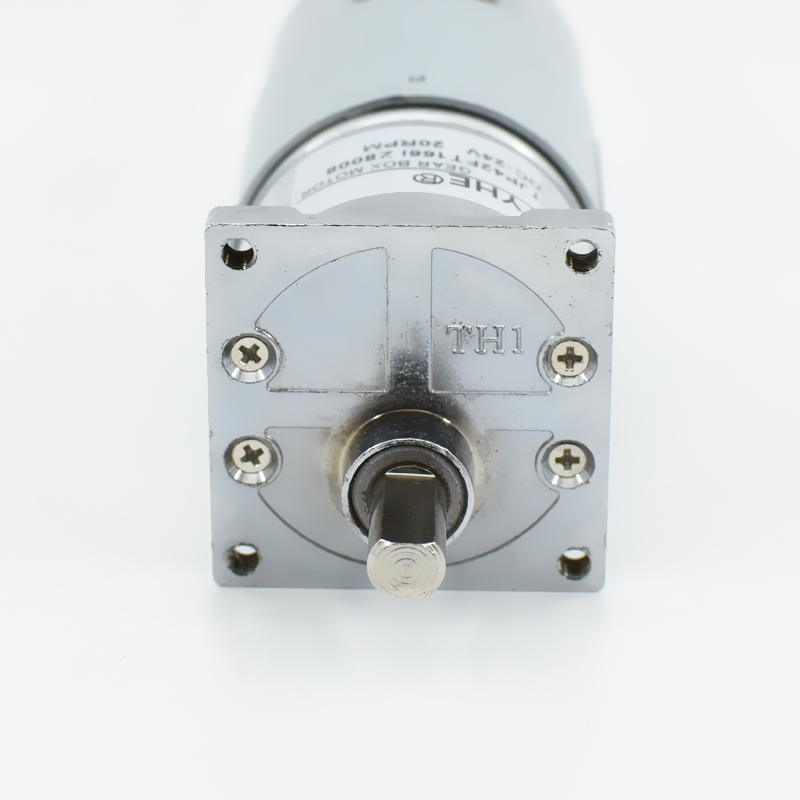

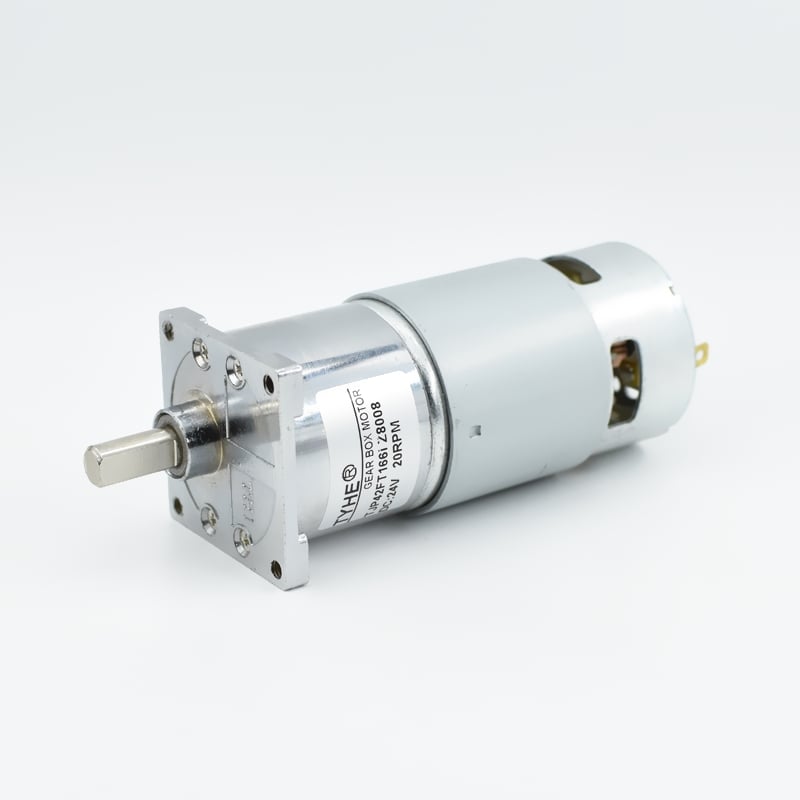

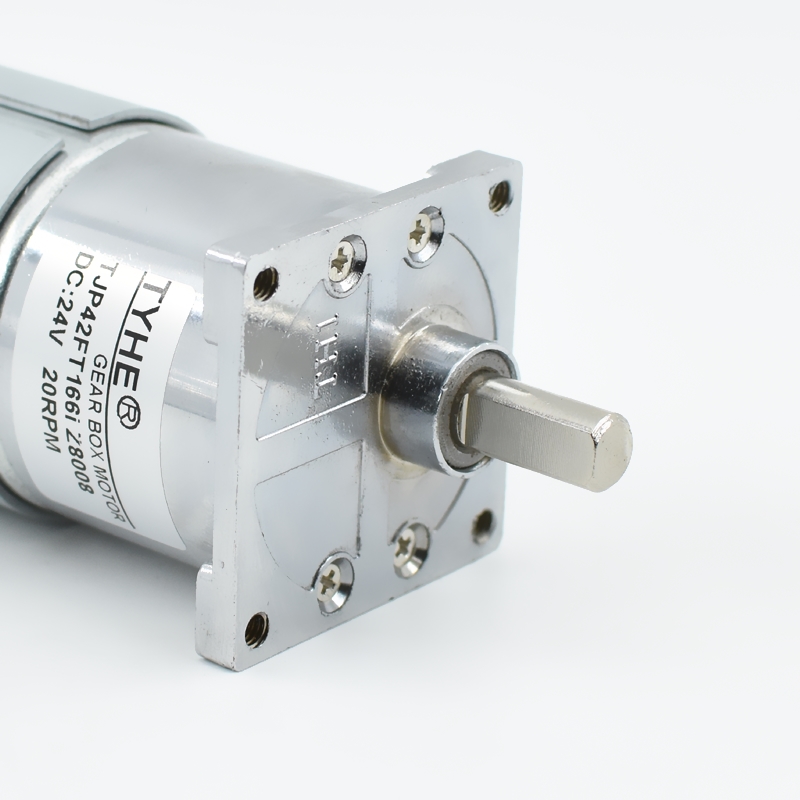

| Motorun resmi Motorun gerçek fotoğrafı | |||||||||||||||||||||
 | |||||||||||||||||||||
| Motor özellikleri Motor özellikleri | |||||||||||||||||||||
| Kasa Malzemesi Yükleme yüzeyi malzemesi | Çinko alaşımı Cinko aleysı | ||||||||||||||||||||
| Dişli zincir malzemesi Dişli malzemesi | Toz metallurgisi ve Çelik Toz metallurgisi ve çelik diş | ||||||||||||||||||||
| Gerilik açısı Dişli gerilik açısı | ≤2° | ||||||||||||||||||||
| Çıkış şaftı üzerindeki yuvalar Çıkış şaftı yuvası | Yağlı yuva Yağlı yuva | ||||||||||||||||||||
| Önerilen maksimum giriş hızı Önerilen maksimum giriş dönme hızı | ≤10000Dönüş/dk | ||||||||||||||||||||
| Radyal Kuvvet Radyal kuvvet | ≤2.5kgf | ||||||||||||||||||||
| Aksiyel kuvvet Eksenel kuvvet | ≤1.5kgf | ||||||||||||||||||||
| Shaft üzerindeki maksimum basınç kuvveti Ana eksen maksimum dayanabilecek basınç kuvveti | ≤15kgf | ||||||||||||||||||||
| Radyal boşluk Radyal boşluk | ≤ 0,1 mm | ||||||||||||||||||||
| Aksiyel boşluk Aksiyel boşluk | ≤0.3mm | ||||||||||||||||||||
| İşlem sıcaklık aralığı Kullanım sıcaklık aralığı | -20℃ -120℃ | ||||||||||||||||||||
| Komutatör Yön değiştirme yapısı | Fırçalı | ||||||||||||||||||||
| Dönme yönü Dönüş yönü | CW\/CCW | ||||||||||||||||||||
| Gürültü Gürültü | ≤65db | ||||||||||||||||||||
| DC Motor Teknik Verileri Direk Akım Motor Parametreleri | |||||||||||||||||||||
| 25-30'daki Değerler ℃ Oda Sıcaklığında Ölçülen Değerler | |||||||||||||||||||||
|
Model Model |
Adlık voltaj （V ） Adımlama Gerilimi |
Boş Yükle Boş yükleme parametreleri |
Derecelendirilmiş Adi parametreler |
Stall Tutulum parametreleri |
*İpuçları: Sol taraftaki veri sayfaları sınırlıdır, daha fazla parametre bilgisi için personelimizizi sorgulayın. Uyarı: Soldaki veri tablosu parametreleri sınırlıdır, daha fazla parametre bilgisi için müşteri hizmetleriyle iletişime geçin. |
||||||||||||||||
|
Hız Devir hızı |
akım Akım |
Hız Devir hızı |
akım Akım |
Tork Kupla |
Çıkış Çıkış gücü |
Etkinlik etkinlik |
Tork Kupla |
akım Akım |
|||||||||||||
| dk | mA | dk | A | mN.m | W | % | mN.m | A | |||||||||||||
| RS775 | 12 | 7000 | 760 | 5600 | 2.81 | 38.00 | 22.28 | 66.16 | 114.00 | 20.00 | |||||||||||
| RS775 | 24 | 6500 | 395 | 5200 | 1.45 | 41.00 | 22.32 | 64.11 | 123.00 | 10.30 | |||||||||||
| Jantli Motor Teknik Verileri jantli motor parametreleri | |||||||||||||||||||||
| Jant Verileri jant parametreleri | |||||||||||||||||||||
|
Dişli oranı indirme oranı n : 1 |
3.1 | 4.8 | 6.1 | 8.3 | 10.3 | 12.8 | 16.4 | 18.2 | 27.4 | 34.2 | 43.8 | 59.3 | 73 | 91.2 | 120 | 158 | 195 | 243 | 323 | ||
|
Jant aşaması sayısı Yavaşlatma seviyesi |
2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 6 | ||
|
Vites kutusu uzunluğu Dişli kutusu uzunluğu (mm) |
25.7 | 25.7 | 25.7 | 25.7 | 25.7 | 25.7 | 25.7 | 25.7 | 25.7 | 25.7 | 25.7 | 29.5 | 29.5 | 29.5 | 29.5 | 32.7 | 32.7 | 32.7 | 32.7 | ||
|
Verimlilik etkinlik (%) |
0.72 | 0.72 | 0.72 | 0.61 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.44 | 0.38 | 0.38 | 0.38 | 0.38 | ||
| RS775-12V-7000R | |||||||||||||||||||||
|
yüksüz hız Boş yükleme hızı (rpm) |
2258.1 | 1458.3 | 1147.5 | 843.4 | 679.6 | 546.9 | 426.8 | 384.6 | 255.5 | 204.7 | 159.8 | 118.0 | 95.9 | 76.8 | 58.3 | 44.3 | 35.9 | 28.8 | 21.7 | ||
|
Nominal Hız Adi hız (rpm) |
1806.5 | 1166.7 | 918.0 | 674.7 | 543.7 | 437.5 | 341.5 | 307.7 | 204.4 | 163.7 | 127.9 | 94.4 | 76.7 | 61.4 | 46.7 | 35.4 | 28.7 | 23.0 | 17.3 | ||
|
Nominal tork Adi koup (N.m) |
0.085 | 0.132 | 0.167 | 0.194 | 0.240 | 0.299 | 0.383 | 0.361 | 0.544 | 0.678 | 0.869 | 1.000 | 1.231 | 1.538 | 2.023 | 2.264 | 2.500 | 2.500 | 2.500 | ||
|
Nominal tork Adi koup (KG.CM) |
0.83 | 1.29 | 1.64 | 1.90 | 2.36 | 2.93 | 3.75 | 3.54 | 5.33 | 6.65 | 8.51 | 9.80 | 12.06 | 15.07 | 19.83 | 22.19 | 24.50 | 24.50 | 24.50 | ||
|
Nominal tork Adi koup (LB.IN) |
0.96 | 1.49 | 1.89 | 2.19 | 2.71 | 3.37 | 4.32 | 4.08 | 6.14 | 7.66 | 9.81 | 11.29 | 13.90 | 17.36 | 22.84 | 25.57 | 28.23 | 28.23 | 28.23 | ||
| RS775-24V-6500R | |||||||||||||||||||||
|
yüksüz hız Boş yükleme hızı (rpm) |
2096.8 | 1354.2 | 1065.6 | 783.1 | 631.1 | 507.8 | 396.3 | 357.1 | 237.2 | 190.1 | 148.4 | 109.6 | 89.0 | 71.3 | 54.2 | 41.1 | 33.3 | 26.7 | 20.1 | ||
|
Nominal Hız Adi hız (rpm) |
1677.4 | 1083.3 | 852.5 | 626.5 | 504.9 | 406.3 | 317.1 | 285.7 | 189.8 | 152.0 | 118.7 | 87.7 | 71.2 | 57.0 | 43.3 | 32.9 | 26.7 | 21.4 | 16.1 | ||
|
Nominal tork Adi koup (N.m) |
0.092 | 0.142 | 0.181 | 0.209 | 0.259 | 0.322 | 0.413 | 0.390 | 0.586 | 0.732 | 0.937 | 1.079 | 1.328 | 1.659 | 2.183 | 2.443 | 2.500 | 2.500 | 2.500 | ||
|
Nominal tork Adi koup (KG.CM) |
0.90 | 1.39 | 1.77 | 2.05 | 2.54 | 3.16 | 4.05 | 3.82 | 5.75 | 7.17 | 9.19 | 10.57 | 13.01 | 16.26 | 21.39 | 23.94 | 24.50 | 24.50 | 24.50 | ||
|
Nominal tork Adi koup (LB.IN) |
1.04 | 1.61 | 2.04 | 2.36 | 2.93 | 3.64 | 4.66 | 4.40 | 6.62 | 8.26 | 10.58 | 12.18 | 14.99 | 18.73 | 24.65 | 27.59 | 28.23 | 28.23 | 28.23 | ||

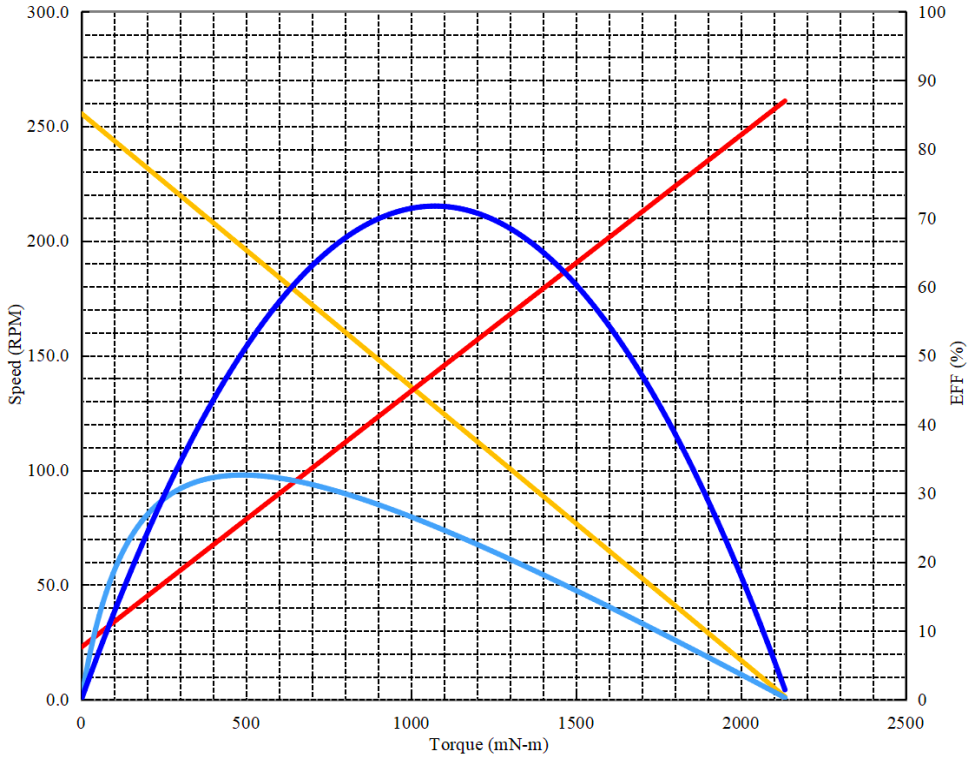

| Gear motor eğri durumu İvme motoru eğri örneği | |||||||||||||||||||||
| proje Proje adı : | DC Dönüştürme Motoru | Hurma Tarih : | 2025/3/26 | Performans (25-30 çevresel sıcaklıkta) ℃ ) | |||||||||||||||||
| motor hızı Devir hızı : | 7000Dönüm | Tam ölçek Ölçü aralığı : | %100 | Etkinlik | Sıcaklık artışını ve aşırı yükleme hasarını önlemek için hızlı test yapın. | ||||||||||||||||
| Dişli zinciri Sınıf sayısı : | 4 | 20.0 | Watt | Sabit voltaj Sabit basınç yükleme : | 12 | Volt | |||||||||||||||
| Dişli oranı indirme oranı : | 27.4 | 10.0 | Amp. | yönü Yön : | SA/SAB | ||||||||||||||||
 |
Yük yokken Boş yükleme parametreleri | ||||||||||||||||||||
| Hız Devir hızı : | 255.5 | dk | |||||||||||||||||||
| akım Akım : | 0.76 | Amperler | |||||||||||||||||||
| Maks anlık parametreler En büyük anlık parametreler | |||||||||||||||||||||
| Tork Tork : | 2110.94 | mN-m | |||||||||||||||||||
| akım Akım : | 8.74 | Amperler | |||||||||||||||||||
| Maksimum verimlilikte En yüksek verimlilik noktası parametreleri | |||||||||||||||||||||
| Verimlilik etkinlik : | 32.6 | % | |||||||||||||||||||
| Tork Tork : | 488.3 | mN-m | |||||||||||||||||||
| Hız Devir hızı : | 197.3 | dk | |||||||||||||||||||
| akım Akım : | 2.58 | Amperler | |||||||||||||||||||
| Çıkış Çıkış gücü : | 10.09 | Watt | |||||||||||||||||||
| Maksimum güç çıkışı sırasında Maksimum güç çıkışı parametreleri | |||||||||||||||||||||
| Çıkış Çıkış gücü : | 14.341 | Watt | |||||||||||||||||||
| Tork Tork : | 1072.1 | mN-m | |||||||||||||||||||
| Hız Devir hızı : | 127.8 | dk | |||||||||||||||||||
| akım Akım : | 4.75 | Amperler | |||||||||||||||||||
| Üretim Kombinasyonu Diğer aksesuarlar | |||||||||||||||||||||
| Aksesuarlar Ad | Voltaj Gerilim | Çözünürlük Çözünürlük | Kanal Sayısı | Not | |||||||||||||||||
| Manyetik Encoder Manyetik Kodlayıcı | 5V-24V | 13ppr | A&B | ||||||||||||||||||
