Üretici 37mm dişli kutusu yüksek tork düşük devir 12 v 12v 24v 15 rpm 5 kgcm 2nm 5w fırçalı 530 520 dc dişli motor CE RoHS
| DC Dönüştürme Motoru DC jeneratör motörü | 2 Nm | 8 wat | |||||||||||||||||||
| RS530 Mikro fırça dc motoru ve dişli kutusu ile | Birleşim için | ||||||||||||||||||||
| Hall sensörü kodlayıcı | |||||||||||||||||||||
| Manyetik kodlayıcı ile birlikte kullanılabilir | |||||||||||||||||||||
| TJP37RGa Serisi | |||||||||||||||||||||

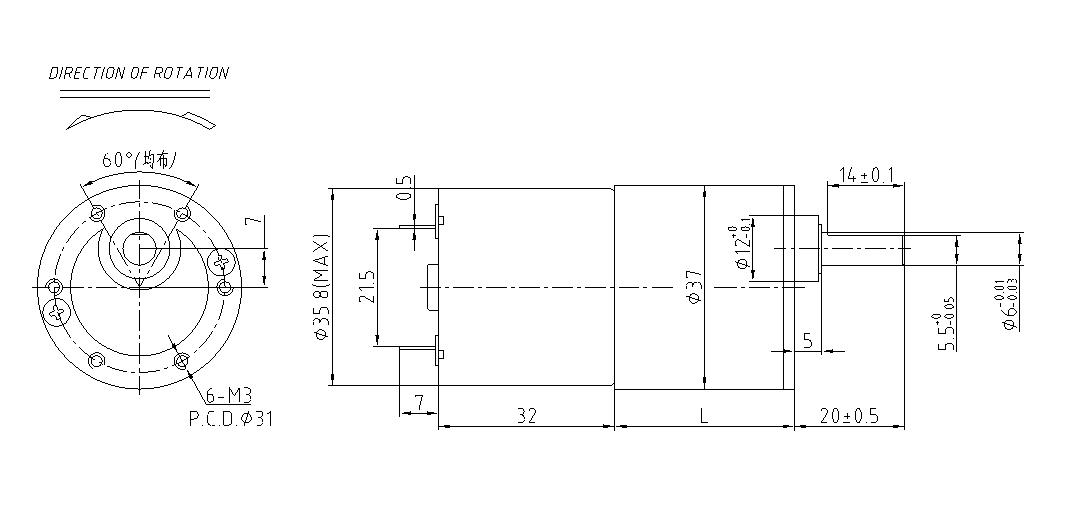

| Boyutlu Çizim Harici boyutlar şeması (mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

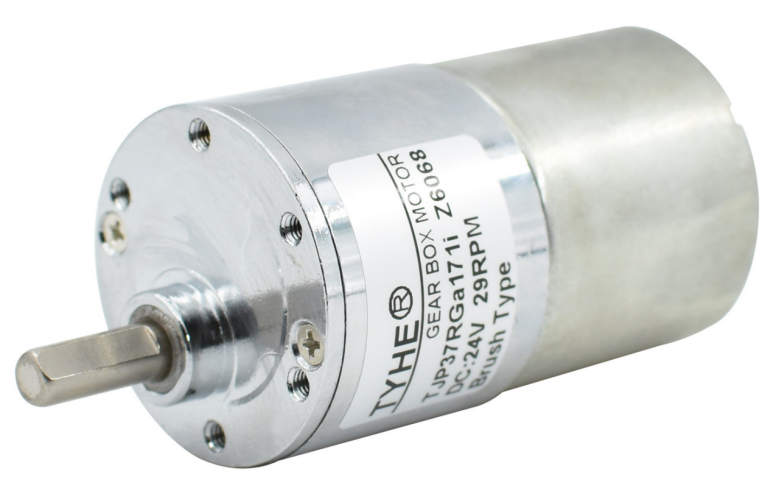

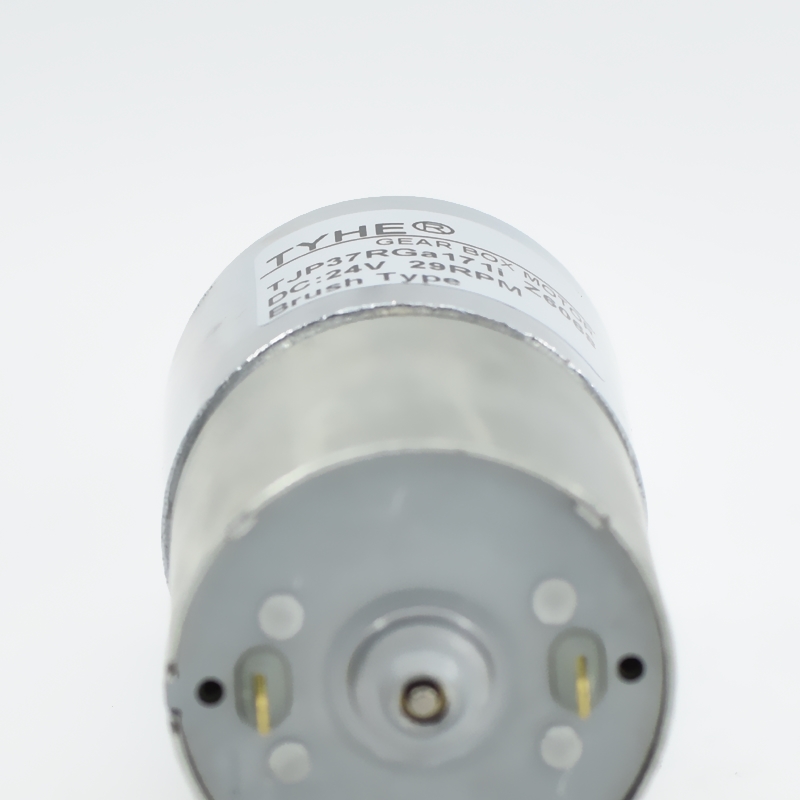

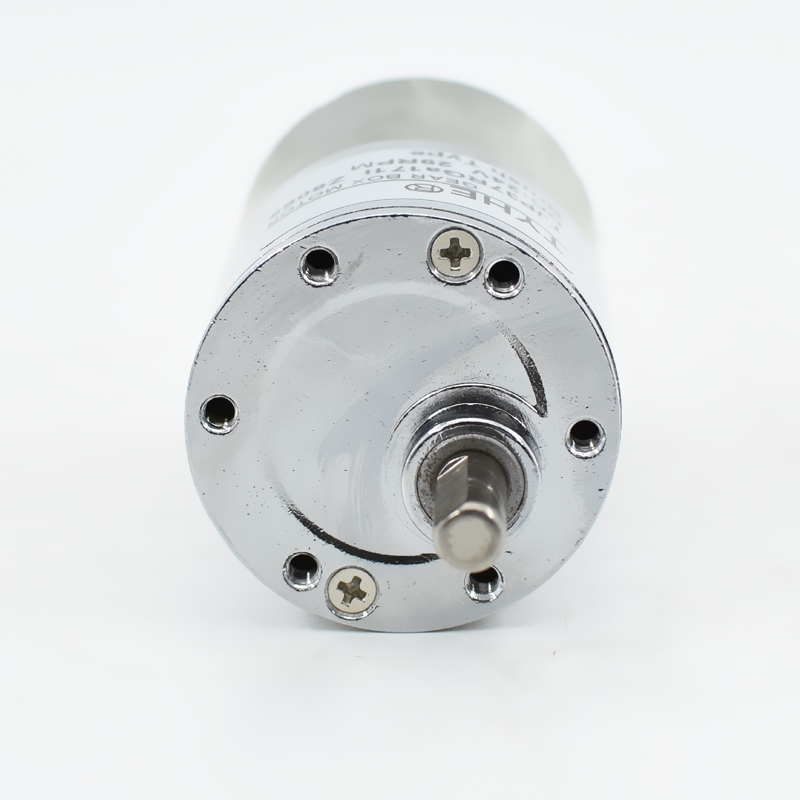

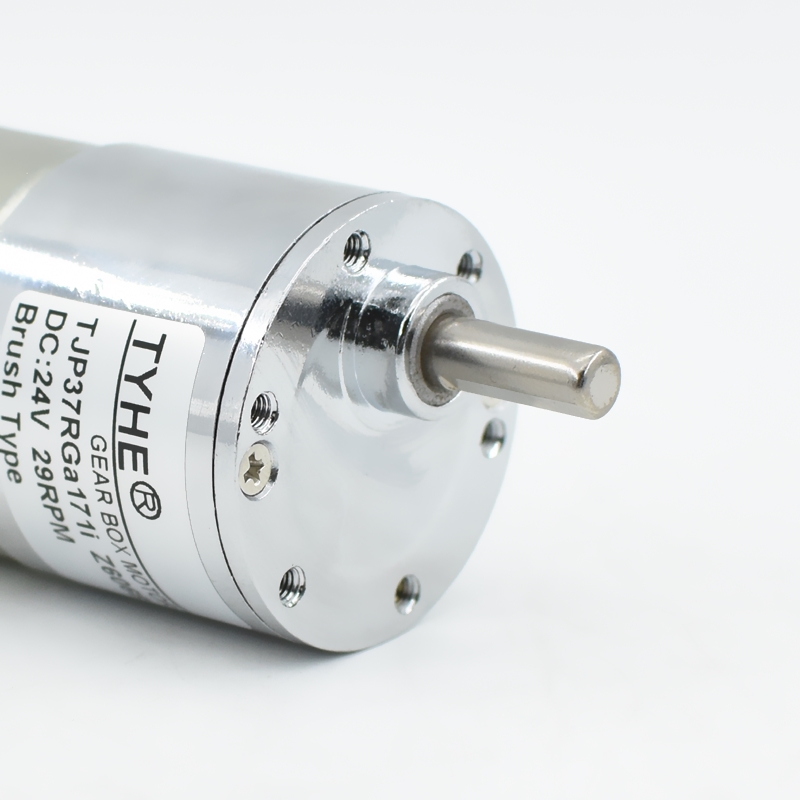

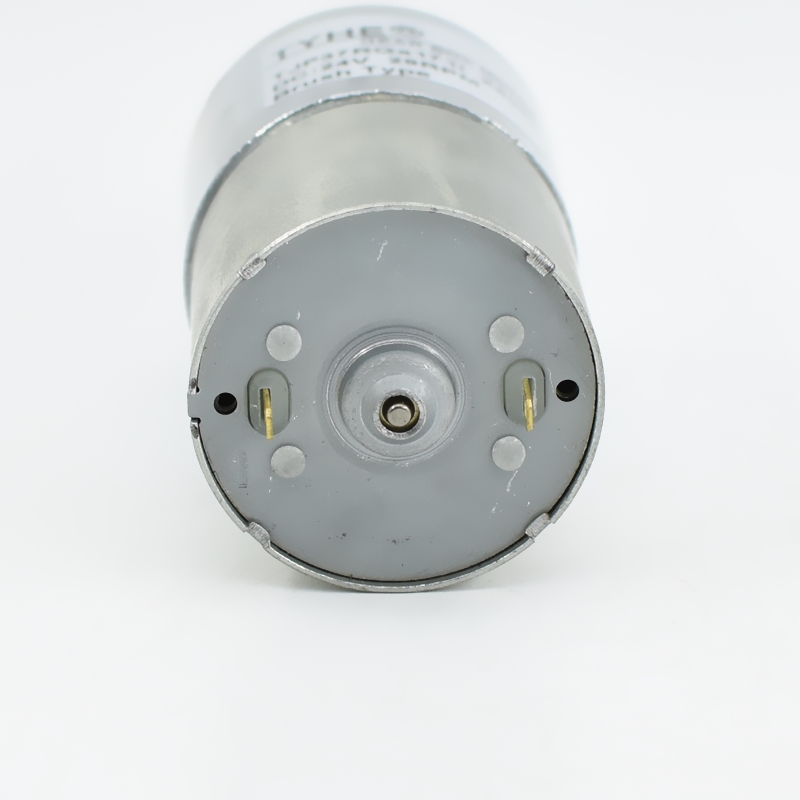

| Motorun resmi Motorun gerçek fotoğrafı | |||||||||||||||||||||
 | |||||||||||||||||||||
| Motor özellikleri Motor özellikleri | |||||||||||||||||||||
| Kasa Malzemesi Yükleme yüzeyi malzemesi | Çinko alaşımı Cinko aleysı | ||||||||||||||||||||
| Dişli zincir malzemesi Dişli malzemesi | Toz metallurgisi ve Çelik Toz metallurgisi ve çelik diş | ||||||||||||||||||||
| Gerilik açısı Dişli gerilik açısı | ≤2° | ||||||||||||||||||||
| Çıkış şaftı üzerindeki yuvalar Çıkış şaftı yuvası | Yağlı yuva Yağlı yuva | ||||||||||||||||||||
| Önerilen maksimum giriş hızı Önerilen maksimum giriş dönme hızı | ≤10000Dönüş/dk | ||||||||||||||||||||
| Radyal Kuvvet Radyal kuvvet | ≤1kgf | ||||||||||||||||||||
| Aksiyel kuvvet Eksenel kuvvet | ≤0.7kgf | ||||||||||||||||||||
| Shaft üzerindeki maksimum basınç kuvveti Ana eksen maksimum dayanabilecek basınç kuvveti | ≤10kgf | ||||||||||||||||||||
| Radyal boşluk Radyal boşluk | ≤ 0,1 mm | ||||||||||||||||||||
| Aksiyel boşluk Aksiyel boşluk | ≤0.3mm | ||||||||||||||||||||
| İşlem sıcaklık aralığı Kullanım sıcaklık aralığı | -20℃ -120℃ | ||||||||||||||||||||
| Komutatör Yön değiştirme yapısı | Fırçalı | ||||||||||||||||||||
| Dönme yönü Dönüş yönü | CW\/CCW | ||||||||||||||||||||
| Gürültü Gürültü | ≤50db | ||||||||||||||||||||
| DC Motor Teknik Verileri Direk Akım Motor Parametreleri | |||||||||||||||||||||
| 25-30'daki Değerler ℃ Oda Sıcaklığında Ölçülen Değerler | |||||||||||||||||||||
|
Model Model |
Adlık voltaj （V ） Adımlama Gerilimi |
Boş Yükle Boş yükleme parametreleri |
Derecelendirilmiş Adi parametreler |
Stall Tutulum parametreleri |
*İpuçları: Sol taraftaki veri sayfaları sınırlıdır, daha fazla parametre bilgisi için personelimizizi sorgulayın. Uyarı: Soldaki veri tablosu parametreleri sınırlıdır, daha fazla parametre bilgisi için müşteri hizmetleriyle iletişime geçin. |
||||||||||||||||
|
Hız Devir hızı |
akım Akım |
Hız Devir hızı |
akım Akım |
Tork Kupla |
Çıkış Çıkış gücü |
Etkinlik etkinlik |
Tork Kupla |
akım Akım |
|||||||||||||
| dk | mA | dk | A | mN.m | W | % | mN.m | A | |||||||||||||
| RS530 | 12 | 5000 | 160 | 4000 | 0.49 | 8.90 | 3.73 | 62.86 | 26.70 | 3.05 | |||||||||||
| RS530 | 24 | 7500 | 72 | 6000 | 0.37 | 9.25 | 5.81 | 64.63 | 27.75 | 3.20 | |||||||||||
| Jantli Motor Teknik Verileri jantli motor parametreleri | |||||||||||||||||||||
| Jant Verileri jant parametreleri | |||||||||||||||||||||
|
Dişli oranı indirme oranı n : 1 |
7.6 | 9.3 | 15.2 | 27.5 | 35.6 | 57.7 | 73.4 | 97 | 130 | 194 | 303 | 382 | 452 | 604 | 733 | 890 | 1232 | 1552 | 2077 | ||
|
Jant aşaması sayısı Yavaşlatma seviyesi |
2 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 6 | 7 | 7 | 7 | 7 | 8 | 8 | 8 | ||
|
Vites kutusu uzunluğu Dişli kutusu uzunluğu (mm) |
22.5 | 22.5 | 22.5 | 24.5 | 24.5 | 24.5 | 26.5 | 26.5 | 26.5 | 29.5 | 29.5 | 29.5 | 32.5 | 32.5 | 32.5 | 32.5 | 32.5 | 32.5 | 32.5 | ||
|
Verimlilik etkinlik (%) |
0.72 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.38 | 0.38 | 0.38 | 0.32 | 0.32 | 0.32 | 0.32 | 0.27 | 0.27 | 0.27 | ||
| RS530-12V-5000R | |||||||||||||||||||||
|
yüksüz hız Boş yükleme hızı (rpm) |
657.9 | 537.6 | 328.9 | 181.8 | 140.4 | 86.7 | 68.1 | 51.5 | 38.5 | 25.8 | 16.5 | 13.1 | 11.1 | 8.3 | 6.8 | 5.6 | 4.1 | 3.2 | 2.4 | ||
|
Nominal Hız Adi hız (rpm) |
526.3 | 430.1 | 263.2 | 145.5 | 112.4 | 69.3 | 54.5 | 41.2 | 30.8 | 20.6 | 13.2 | 10.5 | 8.8 | 6.6 | 5.5 | 4.5 | 3.2 | 2.6 | 1.9 | ||
|
Nominal tork Adi koup (N.m) |
0.049 | 0.051 | 0.083 | 0.128 | 0.165 | 0.268 | 0.290 | 0.383 | 0.513 | 0.651 | 1.017 | 1.282 | 1.290 | 1.723 | 2.000 | 2.000 | 2.000 | 2.000 | 2.000 | ||
|
Nominal tork Adi koup (KG.CM) |
0.48 | 0.50 | 0.81 | 1.25 | 1.62 | 2.63 | 2.84 | 3.75 | 5.03 | 6.38 | 9.97 | 12.57 | 12.64 | 16.89 | 19.60 | 19.60 | 19.60 | 19.60 | 19.60 | ||
|
Nominal tork Adi koup (LB.IN) |
0.55 | 0.57 | 0.94 | 1.44 | 1.87 | 3.03 | 3.27 | 4.32 | 5.80 | 7.35 | 11.48 | 14.48 | 14.56 | 19.46 | 22.58 | 22.58 | 22.58 | 22.58 | 22.58 | ||
| RS530-24V-7500R | |||||||||||||||||||||
|
yüksüz hız Boş yükleme hızı (rpm) |
986.8 | 806.5 | 493.4 | 272.7 | 210.7 | 130.0 | 102.2 | 77.3 | 57.7 | 38.7 | 24.8 | 19.6 | 16.6 | 12.4 | 10.2 | 8.4 | 6.1 | 4.8 | 3.6 | ||
|
Nominal Hız Adi hız (rpm) |
789.5 | 645.2 | 394.7 | 218.2 | 168.5 | 104.0 | 81.7 | 61.9 | 46.2 | 30.9 | 19.8 | 15.7 | 13.3 | 9.9 | 8.2 | 6.7 | 4.9 | 3.9 | 2.9 | ||
|
Nominal tork Adi koup (N.m) |
0.051 | 0.053 | 0.086 | 0.133 | 0.172 | 0.279 | 0.301 | 0.398 | 0.534 | 0.677 | 1.057 | 1.333 | 1.340 | 1.791 | 2.000 | 2.000 | 2.000 | 2.000 | 2.000 | ||
|
Nominal tork Adi koup (KG.CM) |
0.50 | 0.52 | 0.85 | 1.30 | 1.68 | 2.73 | 2.95 | 3.90 | 5.23 | 6.63 | 10.36 | 13.06 | 13.14 | 17.55 | 19.60 | 19.60 | 19.60 | 19.60 | 19.60 | ||
|
Nominal tork Adi koup (LB.IN) |
0.57 | 0.60 | 0.97 | 1.50 | 1.94 | 3.15 | 3.40 | 4.50 | 6.02 | 7.64 | 11.94 | 15.05 | 15.13 | 20.22 | 22.58 | 22.58 | 22.58 | 22.58 | 22.58 | ||

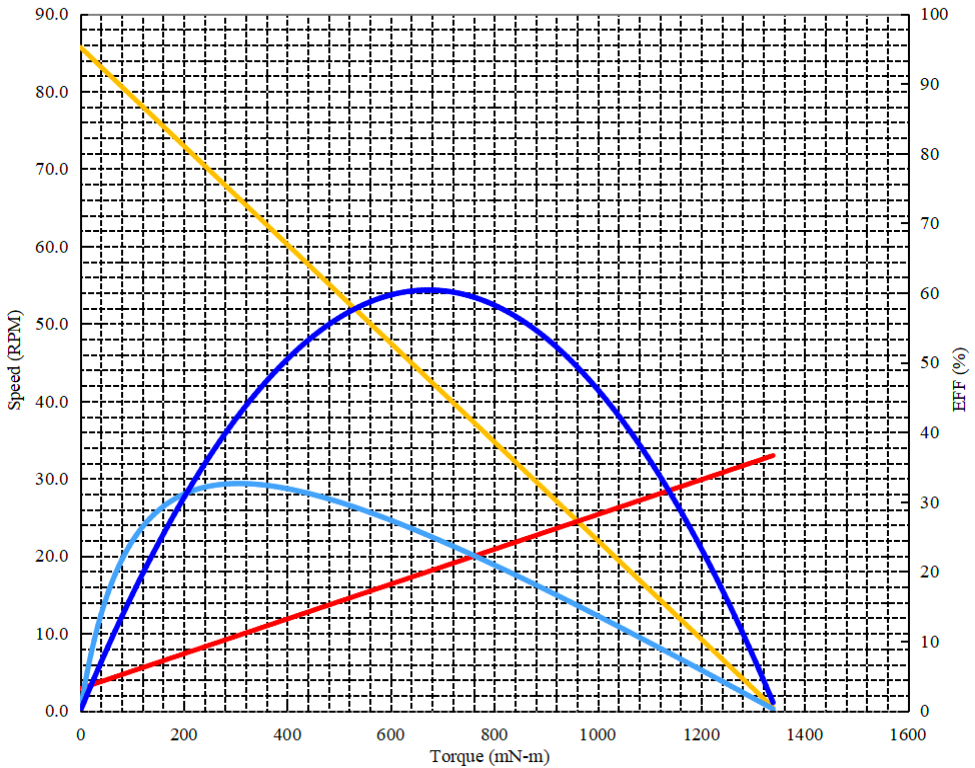

| Gear motor eğri durumu İvme motoru eğri örneği | |||||||||||||||||||||
| proje Proje adı : | DC Dönüştürme Motoru | Hurma Tarih : | 2025/3/26 | Performans (25-30 çevresel sıcaklıkta) ℃ ) | |||||||||||||||||
| motor hızı Devir hızı : | 5000rpm | Tam ölçek Ölçü aralığı : | %100 | Etkinlik | Sıcaklık artışını ve aşırı yükleme hasarını önlemek için hızlı test yapın. | ||||||||||||||||
| Dişli zinciri Sınıf sayısı : | 4 | 5.0 | Watt | Sabit voltaj Sabit basınç yükleme : | 12 | Volt | |||||||||||||||
| Dişli oranı indirme oranı : | 57.7 | 5.0 | Amp. | yönü Yön : | SA/SAB | ||||||||||||||||
 |
Yük yokken Boş yükleme parametreleri | ||||||||||||||||||||
| Hız Devir hızı : | 85.7 | dk | |||||||||||||||||||
| akım Akım : | 0.16 | Amperler | |||||||||||||||||||
| Maks anlık parametreler En büyük anlık parametreler | |||||||||||||||||||||
| Tork Tork : | 1324.97 | mN-m | |||||||||||||||||||
| akım Akım : | 1.84 | Amperler | |||||||||||||||||||
| Maksimum verimlilikte En yüksek verimlilik noktası parametreleri | |||||||||||||||||||||
| Verimlilik etkinlik : | 32.6 | % | |||||||||||||||||||
| Tork Tork : | 306.5 | mN-m | |||||||||||||||||||
| Hız Devir hızı : | 66.2 | dk | |||||||||||||||||||
| akım Akım : | 0.54 | Amperler | |||||||||||||||||||
| Çıkış Çıkış gücü : | 2.12 | Watt | |||||||||||||||||||
| Maksimum güç çıkışı sırasında Maksimum güç çıkışı parametreleri | |||||||||||||||||||||
| Çıkış Çıkış gücü : | 3.019 | Watt | |||||||||||||||||||
| Tork Tork : | 672.9 | mN-m | |||||||||||||||||||
| Hız Devir hızı : | 42.9 | dk | |||||||||||||||||||
| akım Akım : | 1.00 | Amperler | |||||||||||||||||||
| Üretim Kombinasyonu Diğer aksesuarlar | |||||||||||||||||||||
| Aksesuarlar Ad | Voltaj Gerilim | Çözünürlük Çözünürlük | Kanal Sayısı | Not | |||||||||||||||||
| Manyetik Encoder Manyetik Kodlayıcı | 5V-24V | 12ppr | A&B | ||||||||||||||||||
