Düşük Gürültü 12 V Yüksek Güç Yüksek Dönüşüm Micro Brushed Mini DC Gear Motor 37GB Yüksek Dönüşüm 15W 20W 50RPM 40RPM 12kg cm ce rohs ile
| DC Dönüştürme Motoru DC jeneratör motörü | 2 Nm | 20 watt | |||||||||||||||||||
| RS555 Mikro fırça dc motoru ve dişli kutusu | Birleşim için | ||||||||||||||||||||
| Hall sensörü kodlayıcı | |||||||||||||||||||||
| Manyetik kodlayıcı ile birlikte kullanılabilir | |||||||||||||||||||||
| TJP37FG Serisi | |||||||||||||||||||||

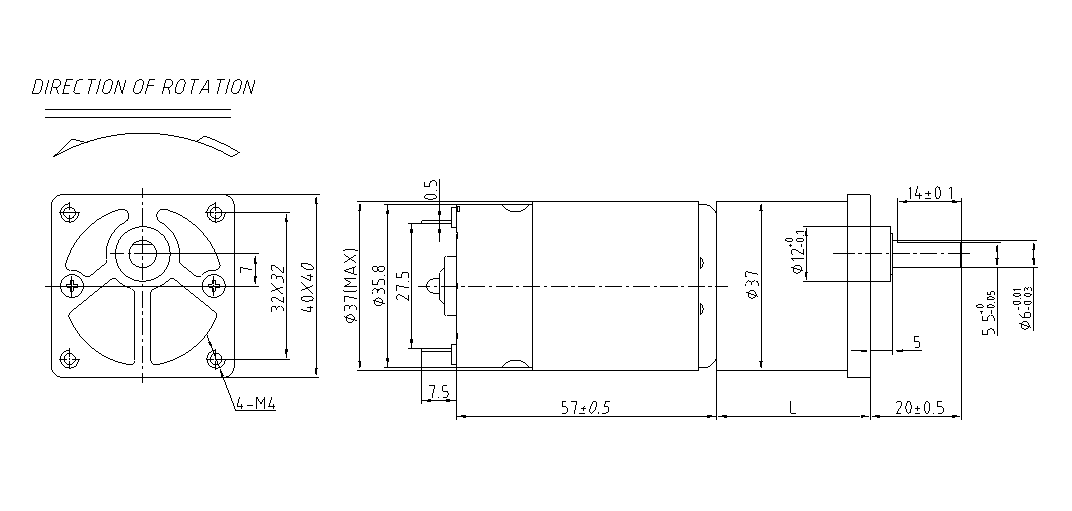

| Boyutlu Çizim Harici boyutlar şeması (mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

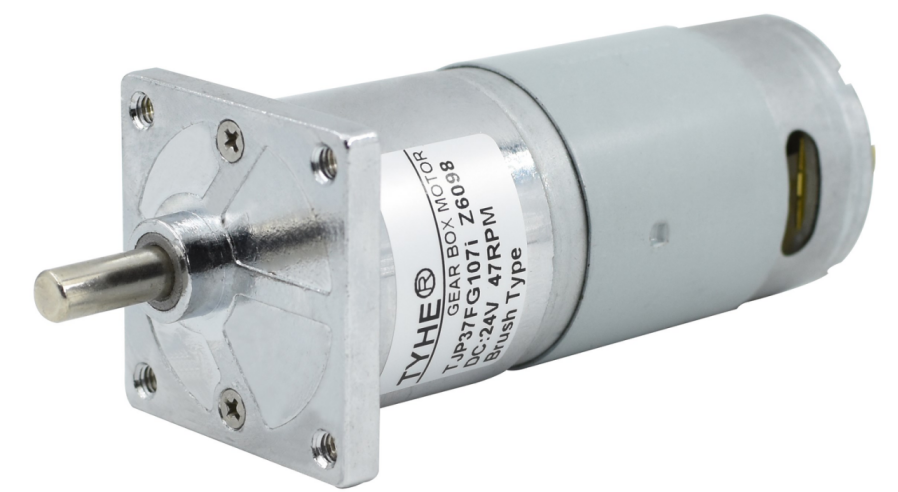

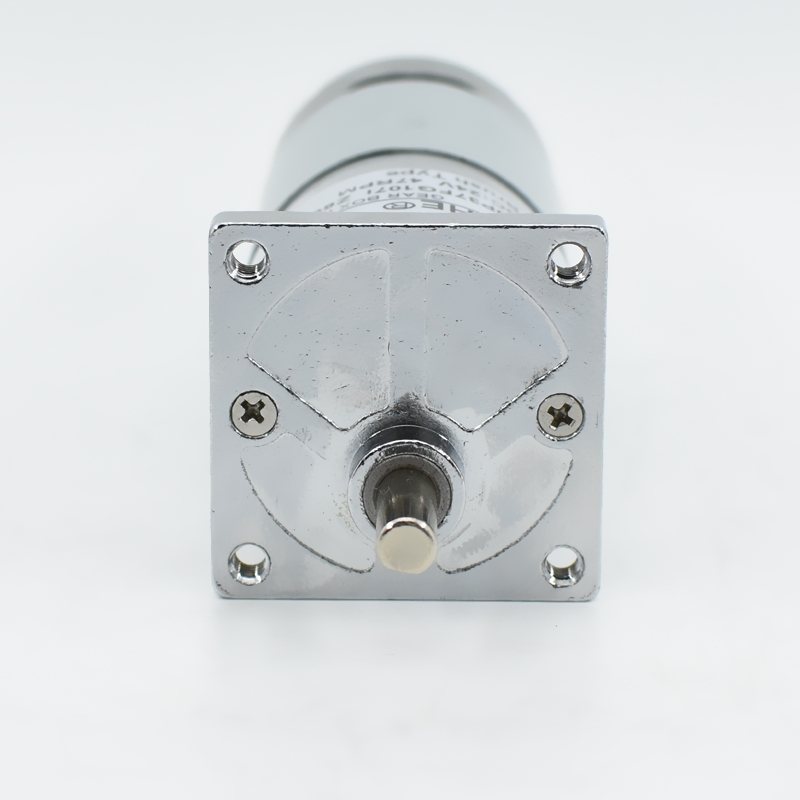

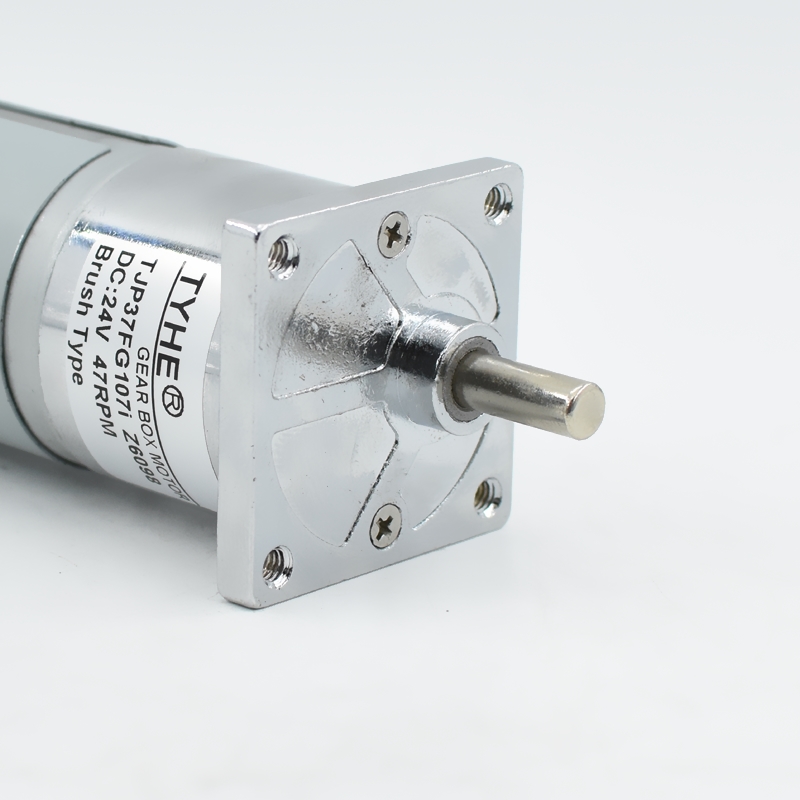

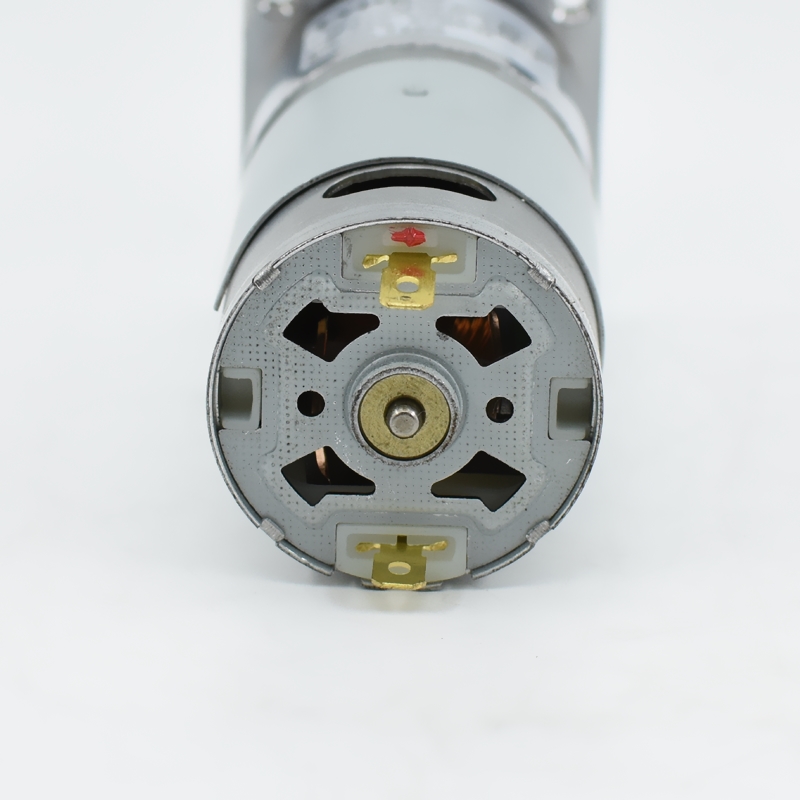

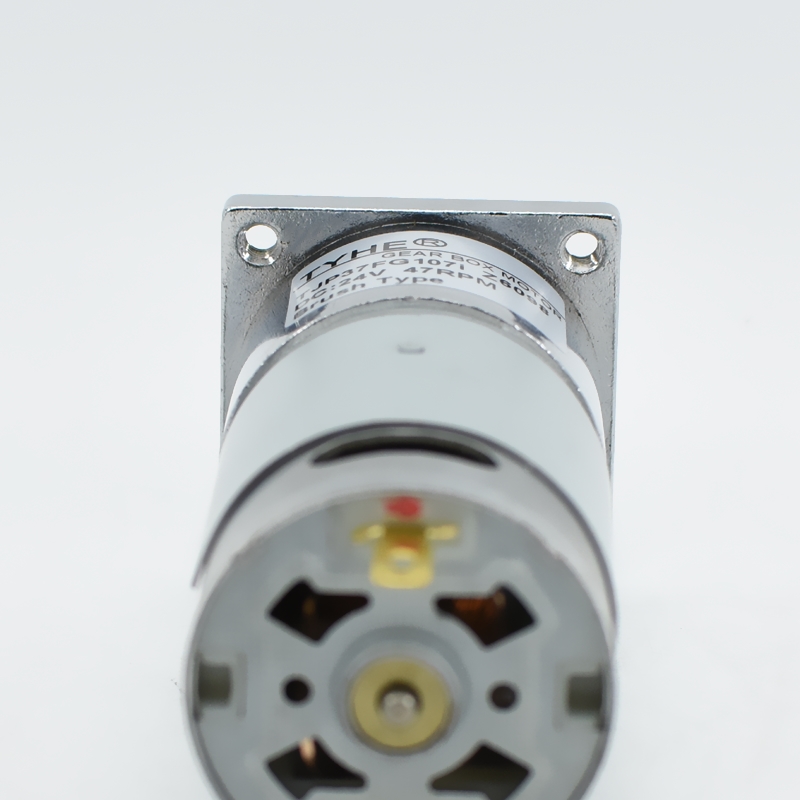

| Motorun resmi Motorun gerçek fotoğrafı | |||||||||||||||||||||
 | |||||||||||||||||||||
| Motor özellikleri Motor özellikleri | |||||||||||||||||||||
| Kasa Malzemesi Yükleme yüzeyi malzemesi | Çinko alaşımı Cinko aleysı | ||||||||||||||||||||
| Dişli zincir malzemesi Dişli malzemesi | Toz metallurgisi ve Çelik Toz metallurgisi ve çelik diş | ||||||||||||||||||||
| Gerilik açısı Dişli gerilik açısı | ≤2° | ||||||||||||||||||||
| Çıkış şaftı üzerindeki yuvalar Çıkış şaftı yuvası | Yağlı yuva Yağlı yuva | ||||||||||||||||||||
| Önerilen maksimum giriş hızı Önerilen maksimum giriş dönme hızı | ≤10000Dönüş/dk | ||||||||||||||||||||
| Radyal Kuvvet Radyal kuvvet | ≤1kgf | ||||||||||||||||||||
| Aksiyel kuvvet Eksenel kuvvet | ≤0.7kgf | ||||||||||||||||||||
| Shaft üzerindeki maksimum basınç kuvveti Ana eksen maksimum dayanabilecek basınç kuvveti | ≤10kgf | ||||||||||||||||||||
| Radyal boşluk Radyal boşluk | ≤ 0,1 mm | ||||||||||||||||||||
| Aksiyel boşluk Aksiyel boşluk | ≤0.3mm | ||||||||||||||||||||
| İşlem sıcaklık aralığı Kullanım sıcaklık aralığı | -20℃ -120℃ | ||||||||||||||||||||
| Komutatör Yön değiştirme yapısı | Fırçalı | ||||||||||||||||||||
| Dönme yönü Dönüş yönü | CW\/CCW | ||||||||||||||||||||
| Gürültü Gürültü | ≤ 60dB | ||||||||||||||||||||
| DC Motor Teknik Verileri Direk Akım Motor Parametreleri | |||||||||||||||||||||
| 25-30'daki Değerler ℃ Oda Sıcaklığında Ölçülen Değerler | |||||||||||||||||||||
|
Model Model |
Adlık voltaj （V ） Adımlama Gerilimi |
Boş Yükle Boş yükleme parametreleri |
Derecelendirilmiş Adi parametreler |
Stall Tutulum parametreleri |
*İpuçları: Sol taraftaki veri sayfaları sınırlıdır, daha fazla parametre bilgisi için personelimizizi sorgulayın. Uyarı: Soldaki veri tablosu parametreleri sınırlıdır, daha fazla parametre bilgisi için müşteri hizmetleriyle iletişime geçin. |
||||||||||||||||
|
Hız Devir hızı |
akım Akım |
Hız Devir hızı |
akım Akım |
Tork Kupla |
Çıkış Çıkış gücü |
Etkinlik etkinlik |
Tork Kupla |
akım Akım |
|||||||||||||
| dk | mA | dk | A | mN.m | W | % | mN.m | A | |||||||||||||
| RS555 | 12 | 5700 | 310 | 4560 | 1.26 | 20.56 | 9.82 | 65.01 | 61.68 | 9.52 | |||||||||||
| RS555 | 24 | 7600 | 220 | 6080 | 0.91 | 21.35 | 13.59 | 62.12 | 64.05 | 6.98 | |||||||||||
| Jantli Motor Teknik Verileri jantli motor parametreleri | |||||||||||||||||||||
| Jant Verileri jant parametreleri | |||||||||||||||||||||
|
Dişli oranı indirme oranı n : 1 |
8.2 | 11.7 | 14.7 | 19.1 | 27.2 | 34.4 | 44.5 | 63.5 | 80.3 | 104 | 148 | 187 | 242 | 346 | 437 | 565 | |||||
|
Jant aşaması sayısı Yavaşlatma seviyesi |
2 | 3 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 6 | 7 | 7 | 7 | |||||
|
Vites kutusu uzunluğu Dişli kutusu uzunluğu (mm) |
25.5 | 25.5 | 25.5 | 25.5 | 27.5 | 27.5 | 27.5 | 29.5 | 29.5 | 29.5 | 32.5 | 32.5 | 32.5 | 35.5 | 35.5 | 35.5 | |||||
|
Verimlilik etkinlik (%) |
0.72 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.38 | 0.38 | 0.38 | 0.32 | 0.32 | 0.32 | |||||
| RS555-12V-5700R | |||||||||||||||||||||
|
yüksüz hız Boş yükleme hızı (rpm) |
695.1 | 487.2 | 387.8 | 298.4 | 209.6 | 165.7 | 128.1 | 89.8 | 71.0 | 54.8 | 38.5 | 30.5 | 23.6 | 16.5 | 13.0 | 10.1 | |||||
|
Nominal Hız Adi hız (rpm) |
556.1 | 389.7 | 310.2 | 238.7 | 167.6 | 132.6 | 102.5 | 71.8 | 56.8 | 43.8 | 30.8 | 24.4 | 18.8 | 13.2 | 10.4 | 8.1 | |||||
|
Nominal tork Adi koup (N.m) |
0.122 | 0.148 | 0.186 | 0.241 | 0.292 | 0.369 | 0.478 | 0.579 | 0.733 | 0.949 | 1.148 | 1.450 | 1.877 | 2.000 | 2.000 | 2.000 | |||||
|
Nominal tork Adi koup (KG.CM) |
1.19 | 1.45 | 1.82 | 2.36 | 2.86 | 3.62 | 4.68 | 5.68 | 7.18 | 9.30 | 11.25 | 14.21 | 18.39 | 19.60 | 19.60 | 19.60 | |||||
|
Nominal tork Adi koup (LB.IN) |
1.38 | 1.67 | 2.10 | 2.72 | 3.30 | 4.17 | 5.39 | 6.54 | 8.27 | 10.71 | 12.96 | 16.37 | 21.19 | 22.58 | 22.58 | 22.58 | |||||
| RS555-24V-7600R | |||||||||||||||||||||
|
yüksüz hız Boş yükleme hızı (rpm) |
926.8 | 649.6 | 517.0 | 397.9 | 279.4 | 220.9 | 170.8 | 119.7 | 94.6 | 73.1 | 51.4 | 40.6 | 31.4 | 22.0 | 17.4 | 13.5 | |||||
|
Nominal Hız Adi hız (rpm) |
741.5 | 519.7 | 413.6 | 318.3 | 223.5 | 176.7 | 136.6 | 95.7 | 75.7 | 58.5 | 41.1 | 32.5 | 25.1 | 17.6 | 13.9 | 10.8 | |||||
|
Nominal tork Adi koup (N.m) |
0.126 | 0.153 | 0.193 | 0.250 | 0.303 | 0.383 | 0.496 | 0.602 | 0.761 | 0.985 | 1.192 | 1.506 | 1.949 | 2.000 | 2.000 | 2.000 | |||||
|
Nominal tork Adi koup (KG.CM) |
1.24 | 1.50 | 1.89 | 2.45 | 2.97 | 3.76 | 4.86 | 5.90 | 7.45 | 9.65 | 11.68 | 14.76 | 19.10 | 19.60 | 19.60 | 19.60 | |||||
|
Nominal tork Adi koup (LB.IN) |
1.43 | 1.73 | 2.18 | 2.83 | 3.42 | 4.33 | 5.60 | 6.79 | 8.59 | 11.12 | 13.46 | 17.00 | 22.00 | 22.58 | 22.58 | 22.58 | |||||

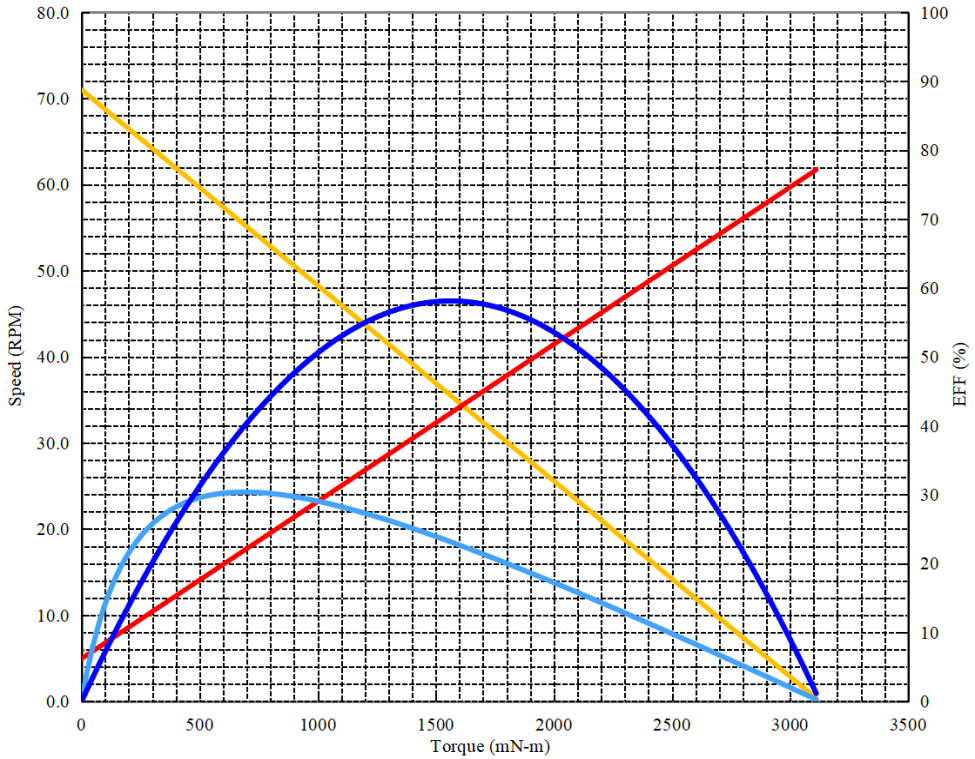

| Gear motor eğri durumu İvme motoru eğri örneği | |||||||||||||||||||||
| proje Proje adı : | DC Dönüştürme Motoru | Hurma Tarih : | 2025/3/26 | Performans (25-30 çevresel sıcaklıkta) ℃ ) | |||||||||||||||||
| motor hızı Devir hızı : | 5700RPM | Tam ölçek Ölçü aralığı : | %100 | Etkinlik | Sıcaklık artışını ve aşırı yükleme hasarını önlemek için hızlı test yapın. | ||||||||||||||||
| Dişli zinciri Sınıf sayısı : | 5 | 10.0 | Watt | Sabit voltaj Sabit basınç yükleme : | 12 | Volt | |||||||||||||||
| Dişli oranı indirme oranı : | 80.3 | 5.0 | Amp. | yönü Yön : | SA/SAB | ||||||||||||||||
 |
Yük yokken Boş yükleme parametreleri | ||||||||||||||||||||
| Hız Devir hızı : | 71.0 | dk | |||||||||||||||||||
| akım Akım : | 0.31 | Amperler | |||||||||||||||||||
| Maks anlık parametreler En büyük anlık parametreler | |||||||||||||||||||||
| Tork Tork : | 3071.34 | mN-m | |||||||||||||||||||
| akım Akım : | 3.88 | Amperler | |||||||||||||||||||
| Maksimum verimlilikte En yüksek verimlilik noktası parametreleri | |||||||||||||||||||||
| Verimlilik etkinlik : | 30.4 | % | |||||||||||||||||||
| Tork Tork : | 689.2 | mN-m | |||||||||||||||||||
| Hız Devir hızı : | 55.3 | dk | |||||||||||||||||||
| akım Akım : | 1.10 | Amperler | |||||||||||||||||||
| Çıkış Çıkış gücü : | 3.99 | Watt | |||||||||||||||||||
| Maksimum güç çıkışı sırasında Maksimum güç çıkışı parametreleri | |||||||||||||||||||||
| Çıkış Çıkış gücü : | 5.810 | Watt | |||||||||||||||||||
| Tork Tork : | 1563.0 | mN-m | |||||||||||||||||||
| Hız Devir hızı : | 35.5 | dk | |||||||||||||||||||
| akım Akım : | 2.09 | Amperler | |||||||||||||||||||
| Üretim Kombinasyonu Diğer aksesuarlar | |||||||||||||||||||||
| Aksesuarlar Ad | Voltaj Gerilim | Çözünürlük Çözünürlük | Kanal Sayısı | Not | |||||||||||||||||
| Manyetik Encoder Manyetik Kodlayıcı | 5V-24V | 12ppr | A&B | ||||||||||||||||||
