37mm düşük gürültü motor yüksek hız 6v 12v 24v 20w 500 rpm 0.5mn 0.6nm 15 watt fırçasız dc vitesli motor
| DC Dönüştürme Motoru DC jeneratör motörü | 2 Nm | 15 Watts | |||||||||||||||||||
| 3650BL Mikro fırçasız dc motor ve dişli kutusu ile | İşlevlerle birlikte | ||||||||||||||||||||
| PWM kontrol, CW/CCW, FG | |||||||||||||||||||||
| PWM kontrol, ileri/geri dönüş, hız geri bildirimi | |||||||||||||||||||||
| TJP37R3650BL Serisi | |||||||||||||||||||||

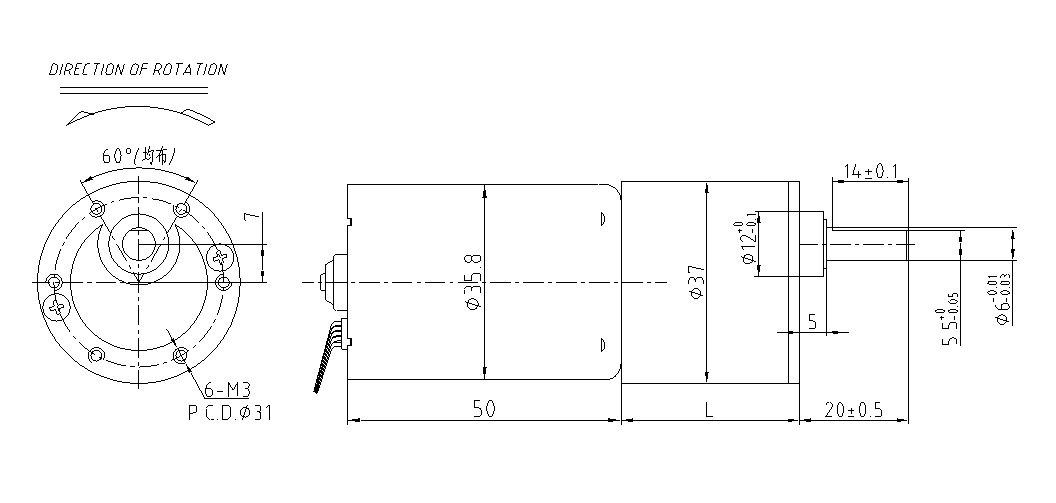

| Boyutlu Çizim Harici boyutlar şeması (mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

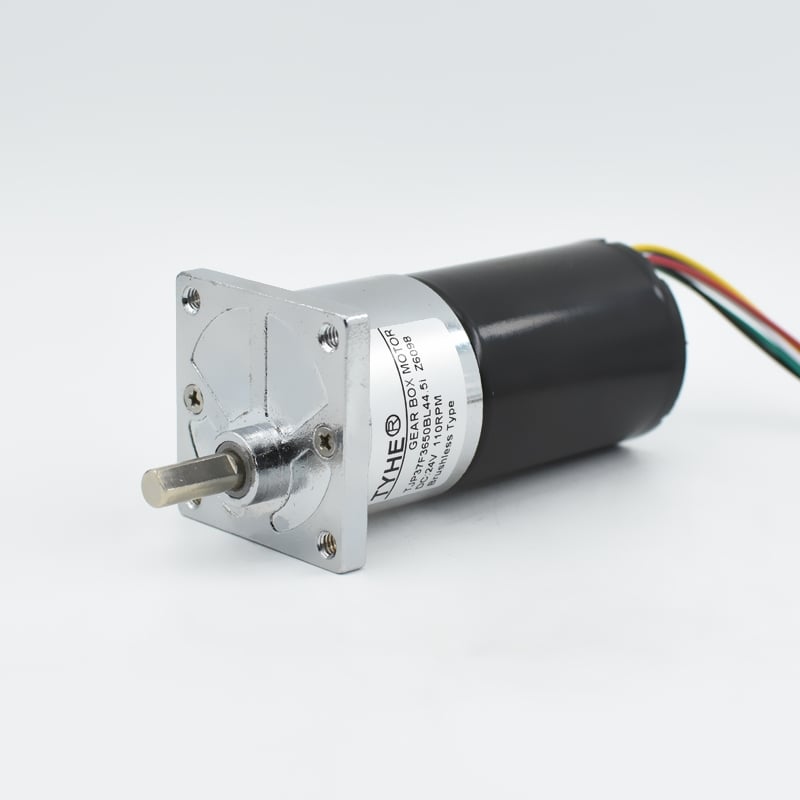

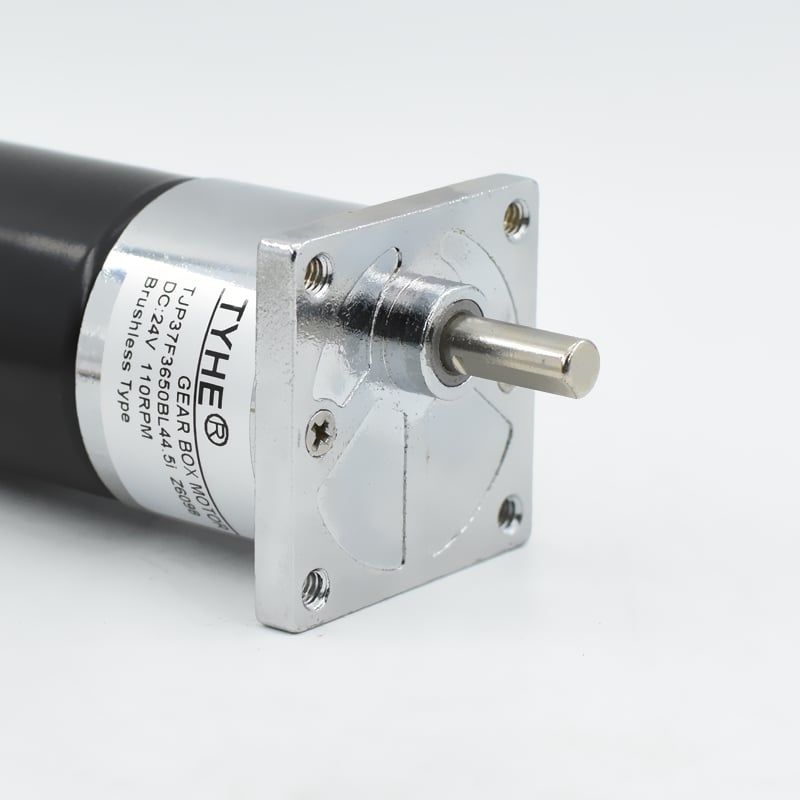

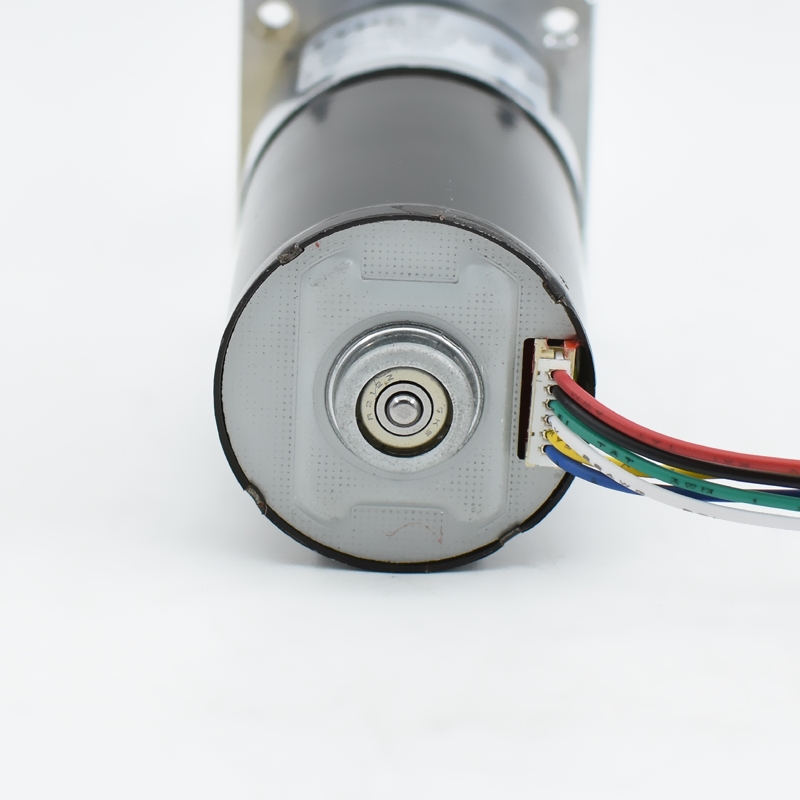

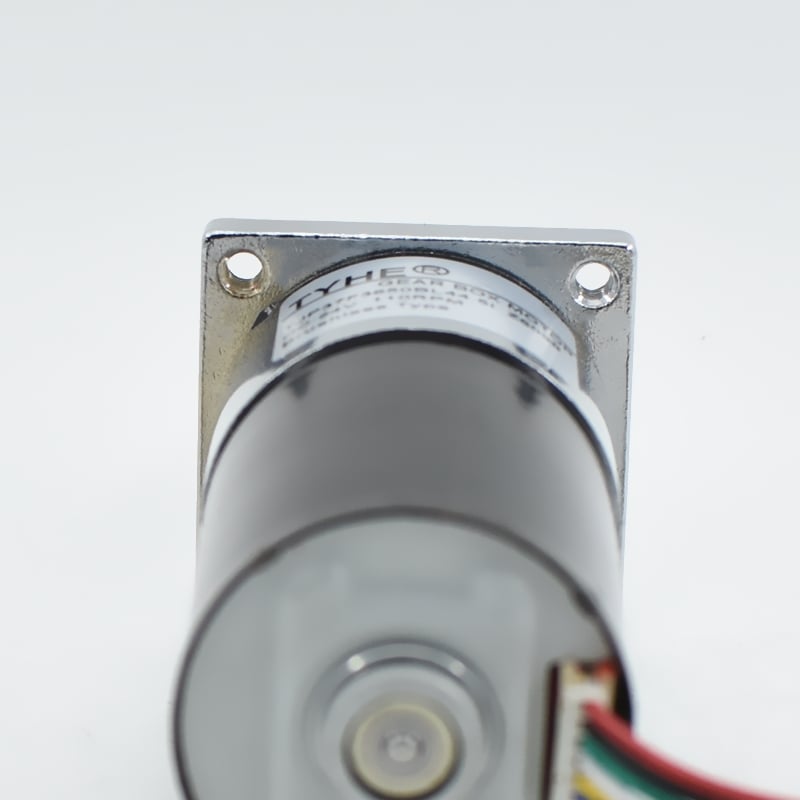

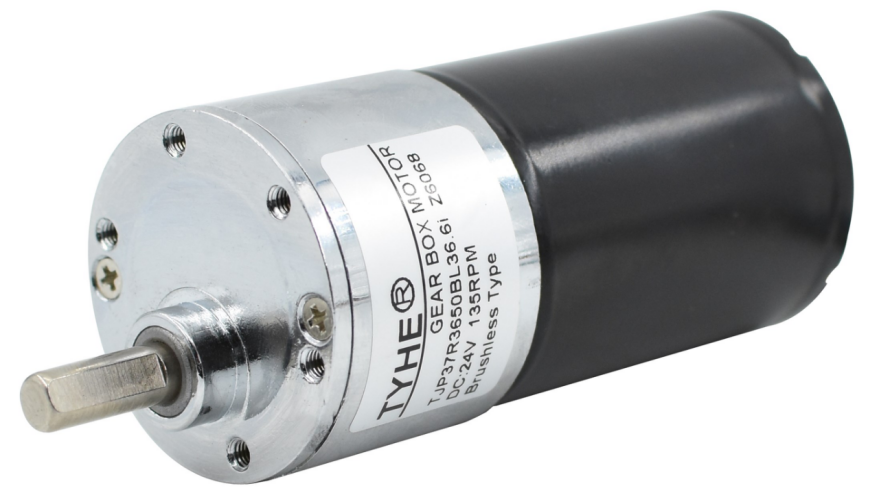

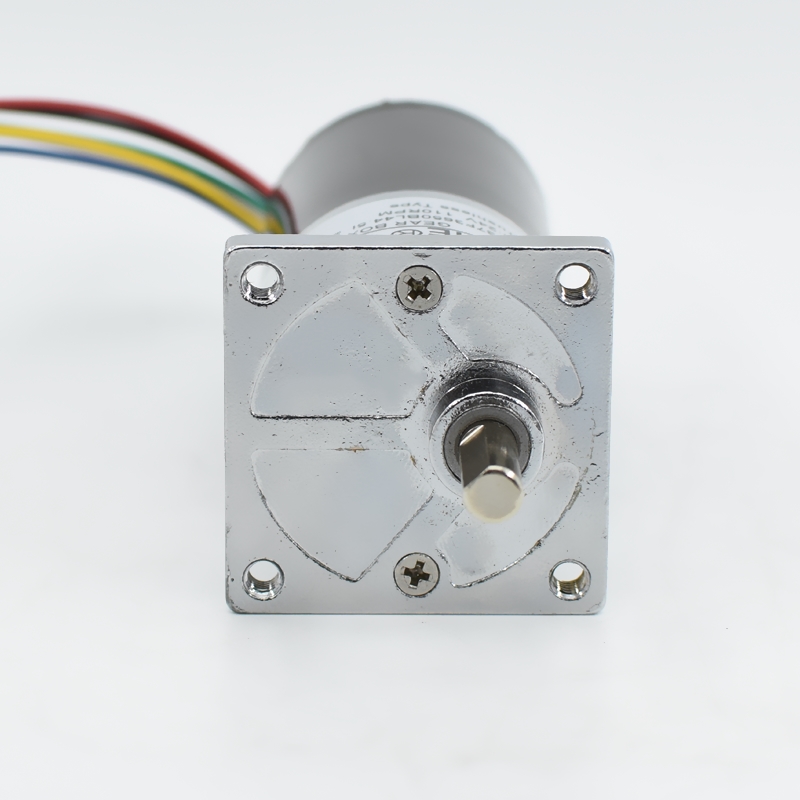

| Motorun resmi Motorun gerçek fotoğrafı | |||||||||||||||||||||
 | |||||||||||||||||||||
| Motor özellikleri Motor özellikleri | |||||||||||||||||||||
| Kasa Malzemesi Yükleme yüzeyi malzemesi | Çinko alaşımı Cinko aleysı | ||||||||||||||||||||
| Dişli zincir malzemesi Dişli malzemesi | Toz metallurgisi ve Çelik Toz metallurgisi ve çelik diş | ||||||||||||||||||||
| Gerilik açısı Dişli gerilik açısı | ≤2° | ||||||||||||||||||||
| Çıkış şaftı üzerindeki yuvalar Çıkış şaftı yuvası | Yağlı yuva Yağlı yuva | ||||||||||||||||||||
| Önerilen maksimum giriş hızı Önerilen maksimum giriş dönme hızı | ≤7000RPM | ||||||||||||||||||||
| Radyal Kuvvet Radyal kuvvet | ≤1kgf | ||||||||||||||||||||
| Aksiyel kuvvet Eksenel kuvvet | ≤0.7kgf | ||||||||||||||||||||
| Shaft üzerindeki maksimum basınç kuvveti Ana eksen maksimum dayanabilecek basınç kuvveti | ≤10kgf | ||||||||||||||||||||
| Radyal boşluk Radyal boşluk | ≤ 0,1 mm | ||||||||||||||||||||
| Aksiyel boşluk Aksiyel boşluk | ≤0.3mm | ||||||||||||||||||||
| İşlem sıcaklık aralığı Kullanım sıcaklık aralığı | -20℃ -120℃ | ||||||||||||||||||||
| Komutatör Yön değiştirme yapısı | fırçasız | ||||||||||||||||||||
| Dönme yönü Dönüş yönü | CW\/CCW | ||||||||||||||||||||
| Gürültü Gürültü | ≤ 60dB | ||||||||||||||||||||
| DC Motor Teknik Verileri Direk Akım Motor Parametreleri | |||||||||||||||||||||
| 25-30'daki Değerler ℃ Oda Sıcaklığında Ölçülen Değerler | |||||||||||||||||||||
|
Model Model |
Adlık voltaj （V ） Adımlama Gerilimi |
Boş Yükle Boş yükleme parametreleri |
Derecelendirilmiş Adi parametreler |
Stall Tutulum parametreleri |
*İpuçları: Sol taraftaki veri sayfaları sınırlıdır, daha fazla parametre bilgisi için personelimizizi sorgulayın. Uyarı: Soldaki veri tablosu parametreleri sınırlıdır, daha fazla parametre bilgisi için müşteri hizmetleriyle iletişime geçin. |
||||||||||||||||
|
Hız Devir hızı |
akım Akım |
Hız Devir hızı |
akım Akım |
Tork Kupla |
Çıkış Çıkış gücü |
Etkinlik etkinlik |
Tork Kupla |
akım Akım |
|||||||||||||
| dk | mA | dk | A | mN.m | W | % | mN.m | A | |||||||||||||
| 3650BL | 12 | 5000 | 350 | 4000 | 1.07 | 20.80 | 8.71 | 68.06 | 62.40 | 6.50 | |||||||||||
| 3650BL | 24 | 5000 | 180 | 4000 | 0.56 | 21.60 | 9.05 | 67.12 | 64.80 | 3.50 | |||||||||||
| Jantli Motor Teknik Verileri jantli motor parametreleri | |||||||||||||||||||||
| Jant Verileri jant parametreleri | |||||||||||||||||||||
|
Dişli oranı indirme oranı n : 1 |
9.3 | 11.8 | 17.4 | 21.8 | 27.5 | 40.4 | 73.4 | 89 | 103 | 136 | 171 | 194 | 277 | 305 | 422 | 513 | 586 | 712 | 784 | ||
|
Jant aşaması sayısı Yavaşlatma seviyesi |
3 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 6 | 6 | 6 | 7 | 7 | 7 | 7 | 7 | ||
|
Vites kutusu uzunluğu Dişli kutusu uzunluğu (mm) |
25.5 | 25.5 | 25.5 | 27.5 | 27.5 | 27.5 | 29.5 | 29.5 | 29.5 | 32.5 | 32.5 | 32.5 | 32.5 | 32.5 | 35.5 | 35.5 | 35.5 | 35.5 | 35.5 | ||
|
Verimlilik etkinlik (%) |
0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.38 | 0.38 | 0.38 | 0.38 | 0.38 | 0.32 | 0.32 | 0.32 | 0.32 | 0.32 | ||
| 3650BL-12V-5000R | |||||||||||||||||||||
|
yüksüz hız Boş yükleme hızı (rpm) |
537.6 | 423.7 | 287.4 | 229.4 | 181.8 | 123.8 | 68.1 | 56.2 | 48.5 | 36.8 | 29.2 | 25.8 | 18.1 | 16.4 | 11.8 | 9.7 | 8.5 | 7.0 | 6.4 | ||
|
Nominal Hız Adi hız (rpm) |
430.1 | 339.0 | 229.9 | 183.5 | 145.5 | 99.0 | 54.5 | 44.9 | 38.8 | 29.4 | 23.4 | 20.6 | 14.4 | 13.1 | 9.5 | 7.8 | 6.8 | 5.6 | 5.1 | ||
|
Nominal tork Adi koup (N.m) |
0.119 | 0.151 | 0.222 | 0.237 | 0.299 | 0.439 | 0.677 | 0.821 | 0.951 | 1.067 | 1.341 | 1.522 | 2.000 | 2.000 | 2.000 | 2.000 | 2.000 | 2.000 | 2.000 | ||
|
Nominal tork Adi koup (KG.CM) |
1.16 | 1.48 | 2.18 | 2.32 | 2.93 | 4.30 | 6.64 | 8.05 | 9.32 | 10.46 | 13.15 | 14.91 | 19.60 | 19.60 | 19.60 | 19.60 | 19.60 | 19.60 | 19.60 | ||
|
Nominal tork Adi koup (LB.IN) |
1.34 | 1.70 | 2.51 | 2.67 | 3.37 | 4.95 | 7.65 | 9.27 | 10.73 | 12.05 | 15.15 | 17.18 | 22.58 | 22.58 | 22.58 | 22.58 | 22.58 | 22.58 | 22.58 | ||
| 3650BL-24V-5000R | |||||||||||||||||||||
|
yüksüz hız Boş yükleme hızı (rpm) |
537.6 | 423.7 | 287.4 | 229.4 | 181.8 | 123.8 | 68.1 | 56.2 | 48.5 | 36.8 | 29.2 | 25.8 | 18.1 | 16.4 | 11.8 | 9.7 | 8.5 | 7.0 | 6.4 | ||
|
Nominal Hız Adi hız (rpm) |
430.1 | 339.0 | 229.9 | 183.5 | 145.5 | 99.0 | 54.5 | 44.9 | 38.8 | 29.4 | 23.4 | 20.6 | 14.4 | 13.1 | 9.5 | 7.8 | 6.8 | 5.6 | 5.1 | ||
|
Nominal tork Adi koup (N.m) |
0.123 | 0.157 | 0.231 | 0.246 | 0.310 | 0.456 | 0.703 | 0.853 | 0.987 | 1.108 | 1.393 | 1.580 | 2.000 | 2.000 | 2.000 | 2.000 | 2.000 | 2.000 | 2.000 | ||
|
Nominal tork Adi koup (KG.CM) |
1.21 | 1.53 | 2.26 | 2.41 | 3.04 | 4.46 | 6.89 | 8.36 | 9.67 | 10.86 | 13.65 | 15.49 | 19.60 | 19.60 | 19.60 | 19.60 | 19.60 | 19.60 | 19.60 | ||
|
Nominal tork Adi koup (LB.IN) |
1.39 | 1.77 | 2.61 | 2.78 | 3.50 | 5.14 | 7.94 | 9.63 | 11.15 | 12.51 | 15.73 | 17.84 | 22.58 | 22.58 | 22.58 | 22.58 | 22.58 | 22.58 | 22.58 | ||

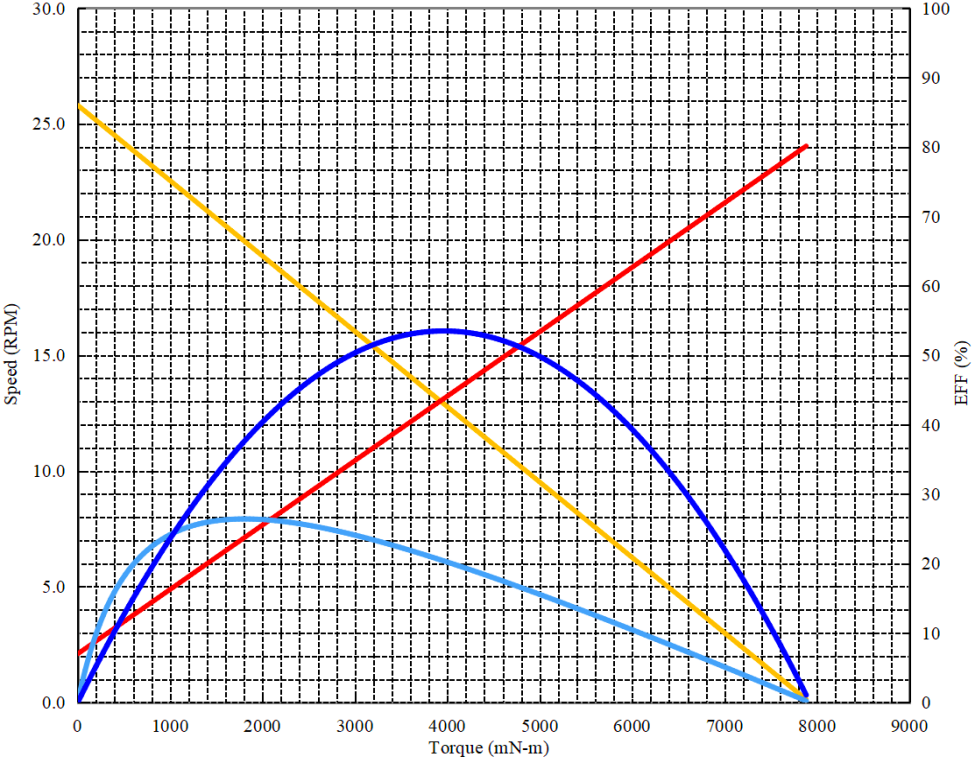

| Gear motor eğri durumu İvme motoru eğri örneği | |||||||||||||||||||||
| proje Proje adı : | DC Dönüştürme Motoru | Hurma Tarih : | 2025/3/26 | Performans (25-30 çevresel sıcaklıkta) ℃ ) | |||||||||||||||||
| motor hızı Devir hızı : | 5000rpm | Tam ölçek Ölçü aralığı : | %100 | Etkinlik | Sıcaklık artışını ve aşırı yükleme hasarını önlemek için hızlı test yapın. | ||||||||||||||||
| Dişli zinciri Sınıf sayısı : | 6 | 10.0 | Watt | Sabit voltaj Sabit basınç yükleme : | 12 | Volt | |||||||||||||||
| Dişli oranı indirme oranı : | 194 | 5.0 | Amp. | yönü Yön : | SA/SAB | ||||||||||||||||
 |
Yük yokken Boş yükleme parametreleri | ||||||||||||||||||||
| Hız Devir hızı : | 25.8 | dk | |||||||||||||||||||
| akım Akım : | 0.35 | Amperler | |||||||||||||||||||
| Maks anlık parametreler En büyük anlık parametreler | |||||||||||||||||||||
| Tork Tork : | 7840.06 | mN-m | |||||||||||||||||||
| akım Akım : | 4.03 | Amperler | |||||||||||||||||||
| Maksimum verimlilikte En yüksek verimlilik noktası parametreleri | |||||||||||||||||||||
| Verimlilik etkinlik : | 26.4 | % | |||||||||||||||||||
| Tork Tork : | 1803.8 | mN-m | |||||||||||||||||||
| Hız Devir hızı : | 19.9 | dk | |||||||||||||||||||
| akım Akım : | 1.19 | Amperler | |||||||||||||||||||
| Çıkış Çıkış gücü : | 3.76 | Watt | |||||||||||||||||||
| Maksimum güç çıkışı sırasında Maksimum güç çıkışı parametreleri | |||||||||||||||||||||
| Çıkış Çıkış gücü : | 5.350 | Watt | |||||||||||||||||||
| Tork Tork : | 3960.4 | mN-m | |||||||||||||||||||
| Hız Devir hızı : | 12.9 | dk | |||||||||||||||||||
| akım Akım : | 2.19 | Amperler | |||||||||||||||||||
| Üretim Kombinasyonu Diğer aksesuarlar | |||||||||||||||||||||
| Aksesuarlar Ad | Voltaj Gerilim | Çözünürlük Çözünürlük | Kanal Sayısı | Not | |||||||||||||||||
| boş | |||||||||||||||||||||

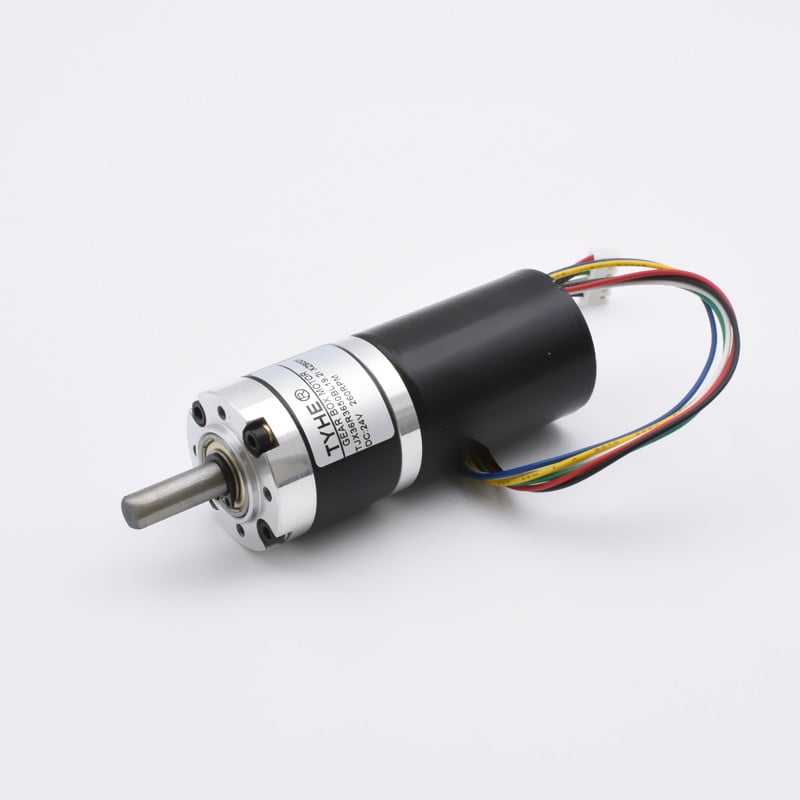

TJX36R3650BL
TJX38RGa
TJX36RGb
TJX38RGb
