Düşük Gürültü 12V 24V Yüksek Dönüm Dövri 2NM 5RPM 10RPM 180RPM 2W 5W 3530 CE Sertifikasıyla fırça 27720 DC Dönüm Dönüm Motor
| DC Dönüştürme Motoru DC jeneratör motörü | 1.5 Nm | 5 watt | |||||||||||||||||||
| 3530ZY Mikro fırça dc motoru ve dişli kutusu | |||||||||||||||||||||
| TJP33RK Serisi | |||||||||||||||||||||
| Boyutlu Çizim Harici boyutlar şeması (mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

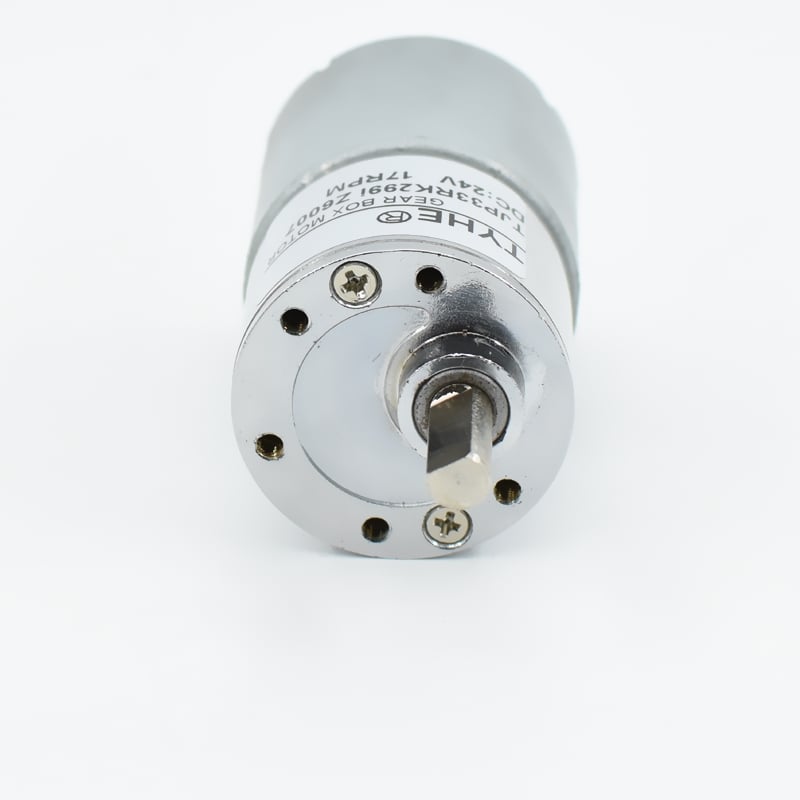

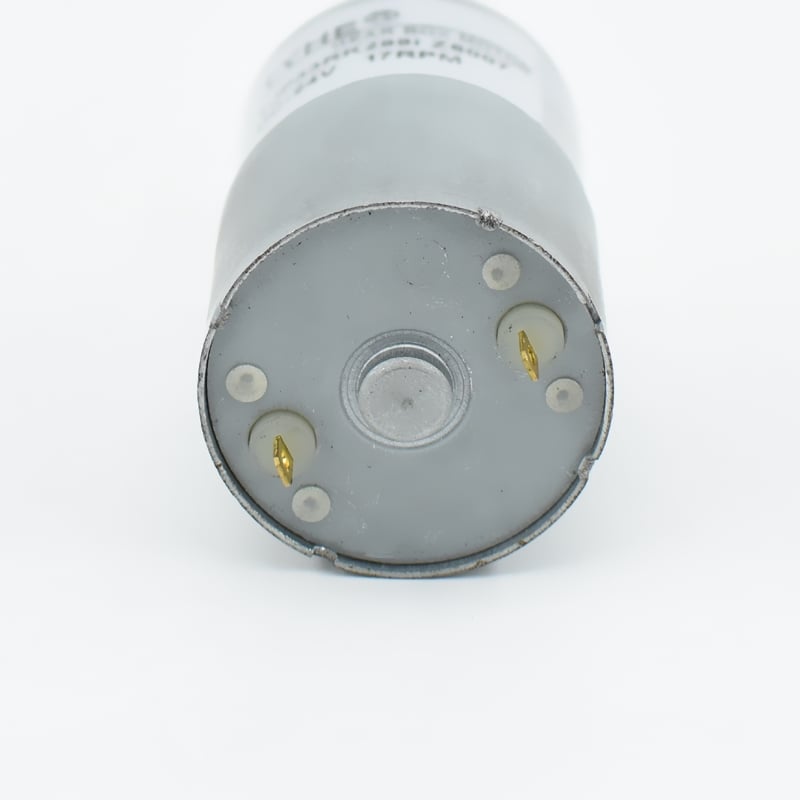

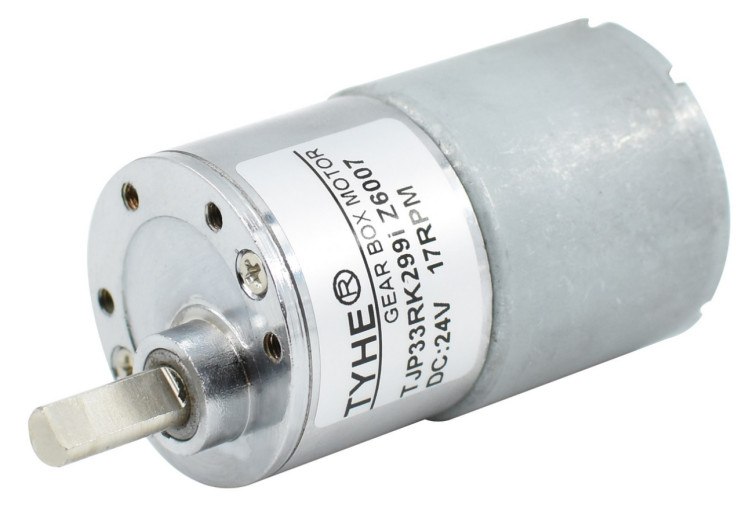

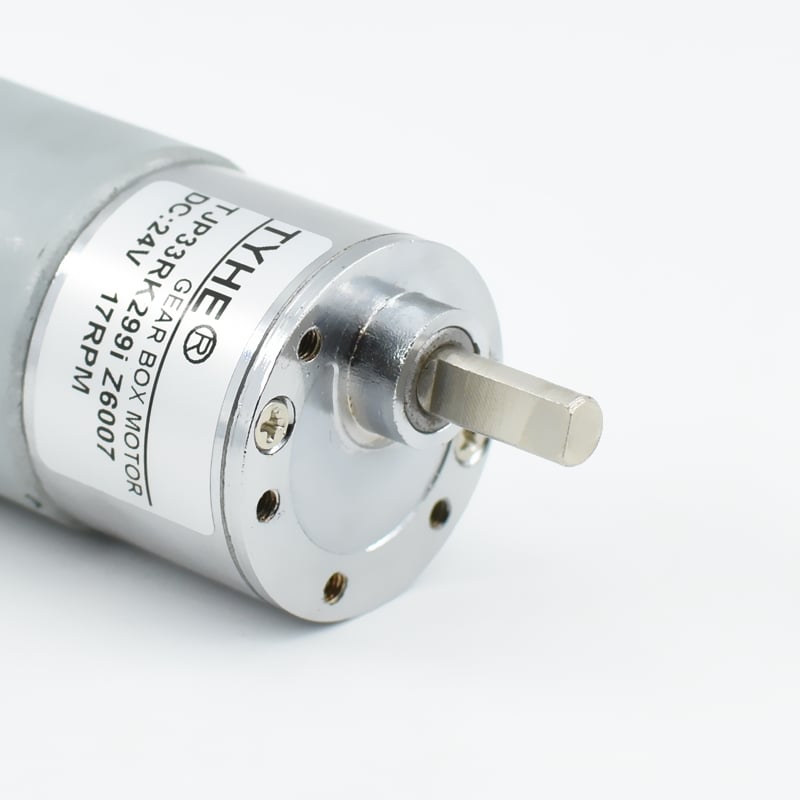

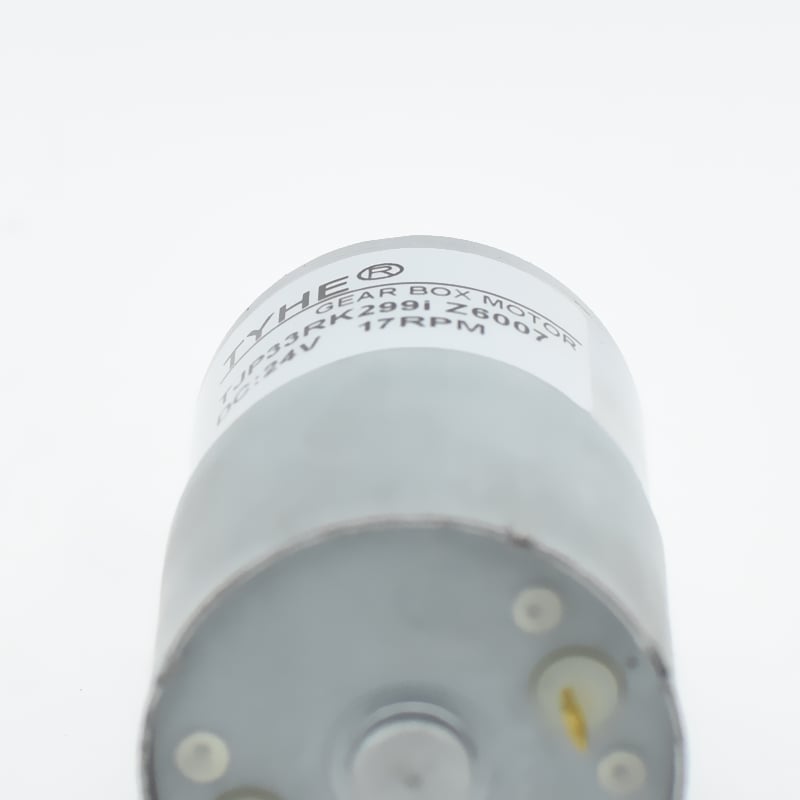

| Motorun resmi Motorun gerçek fotoğrafı | |||||||||||||||||||||
 | |||||||||||||||||||||
| Motor özellikleri Motor özellikleri | |||||||||||||||||||||
| Kasa Malzemesi Yükleme yüzeyi malzemesi | Çinko alaşımı Cinko aleysı | ||||||||||||||||||||
| Dişli zincir malzemesi Dişli malzemesi | Toz Metalurjisi Toz metallurgisi | ||||||||||||||||||||
| Gerilik açısı Dişli gerilik açısı | ≤2° | ||||||||||||||||||||
| Çıkış şaftı üzerindeki yuvalar Çıkış şaftı yuvası | Yağlı yuva Yağlı yuva | ||||||||||||||||||||
| Önerilen maksimum giriş hızı Önerilen maksimum giriş dönme hızı | ≤10000Dönüş/dk | ||||||||||||||||||||
| Radyal Kuvvet Radyal kuvvet | ≤0.7kgf | ||||||||||||||||||||
| Aksiyel kuvvet Eksenel kuvvet | ≤0.5kgf | ||||||||||||||||||||
| Shaft üzerindeki maksimum basınç kuvveti Ana eksen maksimum dayanabilecek basınç kuvveti | ≤7kgf | ||||||||||||||||||||
| Radyal boşluk Radyal boşluk | ≤ 0,1 mm | ||||||||||||||||||||
| Aksiyel boşluk Aksiyel boşluk | ≤0.3mm | ||||||||||||||||||||
| İşlem sıcaklık aralığı Kullanım sıcaklık aralığı | -20℃ -120℃ | ||||||||||||||||||||
| Komutatör Yön değiştirme yapısı | Fırçalı | ||||||||||||||||||||
| Dönme yönü Dönüş yönü | CW\/CCW | ||||||||||||||||||||
| Gürültü Gürültü | ≤45dB | ||||||||||||||||||||
| DC Motor Teknik Verileri Direk Akım Motor Parametreleri | |||||||||||||||||||||
| 25-30'daki Değerler ℃ Oda Sıcaklığında Ölçülen Değerler | |||||||||||||||||||||
|
Model Model |
Adlık voltaj （V ） Adımlama Gerilimi |
Boş Yükle Boş yükleme parametreleri |
Derecelendirilmiş Adi parametreler |
Stall Tutulum parametreleri |
*İpuçları: Sol taraftaki veri sayfaları sınırlıdır, daha fazla parametre bilgisi için personelimizizi sorgulayın. Uyarı: Soldaki veri tablosu parametreleri sınırlıdır, daha fazla parametre bilgisi için müşteri hizmetleriyle iletişime geçin. |
||||||||||||||||
|
Hız Devir hızı |
akım Akım |
Hız Devir hızı |
akım Akım |
Tork Kupla |
Çıkış Çıkış gücü |
Etkinlik etkinlik |
Tork Kupla |
akım Akım |
|||||||||||||
| dk | mA | dk | A | mN.m | W | % | mN.m | A | |||||||||||||
| 3530ZY | 12 | 5500 | 60 | 4400 | 0.23 | 4.05 | 1.87 | 67.36 | 12.15 | 1.69 | |||||||||||
| 3530ZY | 24 | 3500 | 14 | 2800 | 0.08 | 4.12 | 1.21 | 66.96 | 12.36 | 0.65 | |||||||||||
| Jantli Motor Teknik Verileri jantli motor parametreleri | |||||||||||||||||||||
| Jant Verileri jant parametreleri | |||||||||||||||||||||
|
Dişli oranı indirme oranı n : 1 |
9 | 18.4 | 25.4 | 44.2 | 51.9 | 61 | 71.6 | 106 | 125 | 172 | 202 | 255 | 351 | 569 | 718 | 990 | 1163 | 1365 | 1603 | ||
|
Jant aşaması sayısı Yavaşlatma seviyesi |
2 | 3 | 3 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 7 | 7 | 7 | 7 | 7 | ||
|
Vites kutusu uzunluğu Dişli kutusu uzunluğu (mm) |
21.3 | 21.3 | 21.3 | 21.3 | 21.3 | 21.3 | 21.3 | 22.5 | 22.5 | 22.5 | 22.5 | 24.7 | 24.7 | 24.7 | 27.2 | 27.2 | 27.2 | 27.2 | 27.2 | ||
|
Verimlilik etkinlik (%) |
0.72 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.44 | 0.38 | 0.38 | 0.38 | 0.32 | 0.32 | 0.32 | 0.32 | 0.32 | ||
| 3530ZY-12V-5500R | |||||||||||||||||||||
|
yüksüz hız Boş yükleme hızı (rpm) |
611.1 | 298.9 | 216.5 | 124.4 | 106.0 | 90.2 | 76.8 | 51.9 | 44.0 | 32.0 | 27.2 | 21.6 | 15.7 | 9.7 | 7.7 | 5.6 | 4.7 | 4.0 | 3.4 | ||
|
Nominal Hız Adi hız (rpm) |
488.9 | 239.1 | 173.2 | 99.5 | 84.8 | 72.1 | 61.5 | 41.5 | 35.2 | 25.6 | 21.8 | 17.3 | 12.5 | 7.7 | 6.1 | 4.4 | 3.8 | 3.2 | 2.7 | ||
|
Nominal tork Adi koup (N.m) |
0.026 | 0.046 | 0.063 | 0.093 | 0.110 | 0.129 | 0.151 | 0.190 | 0.225 | 0.309 | 0.363 | 0.390 | 0.536 | 0.869 | 0.932 | 1.285 | 1.500 | 1.500 | 1.500 | ||
|
Nominal tork Adi koup (KG.CM) |
0.26 | 0.45 | 0.62 | 0.92 | 1.08 | 1.26 | 1.48 | 1.87 | 2.20 | 3.03 | 3.56 | 3.82 | 5.25 | 8.52 | 9.14 | 12.60 | 14.70 | 14.70 | 14.70 | ||
|
Nominal tork Adi koup (LB.IN) |
0.30 | 0.52 | 0.71 | 1.06 | 1.24 | 1.46 | 1.71 | 2.15 | 2.54 | 3.49 | 4.10 | 4.40 | 6.05 | 9.81 | 10.53 | 14.51 | 16.94 | 16.94 | 16.94 | ||
| 3530ZY-24V-3500R | |||||||||||||||||||||
|
yüksüz hız Boş yükleme hızı (rpm) |
388.9 | 190.2 | 137.8 | 79.2 | 67.4 | 57.4 | 48.9 | 33.0 | 28.0 | 20.3 | 17.3 | 13.7 | 10.0 | 6.2 | 4.9 | 3.5 | 3.0 | 2.6 | 2.2 | ||
|
Nominal Hız Adi hız (rpm) |
311.1 | 152.2 | 110.2 | 63.3 | 53.9 | 45.9 | 39.1 | 26.4 | 22.4 | 16.3 | 13.9 | 11.0 | 8.0 | 4.9 | 3.9 | 2.8 | 2.4 | 2.1 | 1.7 | ||
|
Nominal tork Adi koup (N.m) |
0.027 | 0.047 | 0.064 | 0.095 | 0.112 | 0.131 | 0.154 | 0.194 | 0.229 | 0.314 | 0.369 | 0.396 | 0.545 | 0.884 | 0.948 | 1.308 | 1.500 | 1.500 | 1.500 | ||
|
Nominal tork Adi koup (KG.CM) |
0.26 | 0.46 | 0.63 | 0.93 | 1.09 | 1.29 | 1.51 | 1.90 | 2.24 | 3.08 | 3.62 | 3.88 | 5.34 | 8.66 | 9.29 | 12.81 | 14.70 | 14.70 | 14.70 | ||
|
Nominal tork Adi koup (LB.IN) |
0.30 | 0.53 | 0.73 | 1.07 | 1.26 | 1.48 | 1.74 | 2.19 | 2.58 | 3.55 | 4.17 | 4.47 | 6.16 | 9.98 | 10.71 | 14.76 | 16.94 | 16.94 | 16.94 | ||

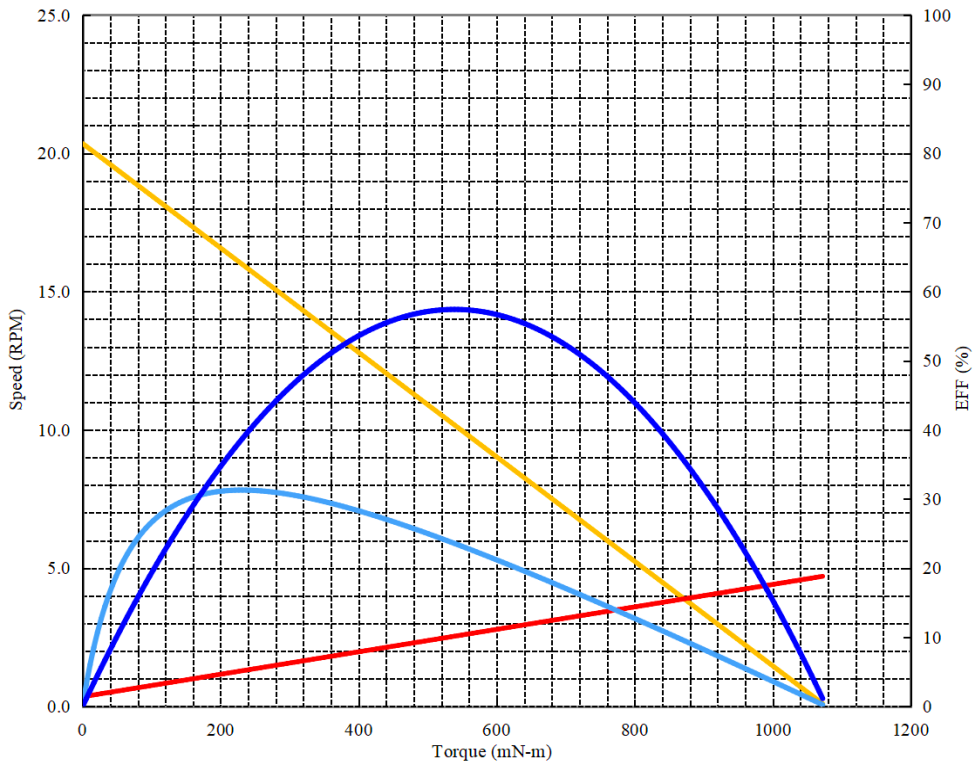

| Gear motor eğri durumu İvme motoru eğri örneği | |||||||||||||||||||||
| proje Proje adı : | DC Dönüştürme Motoru | Hurma Tarih : | 2025/3/26 | Performans (25-30 çevresel sıcaklıkta) ℃ ) | |||||||||||||||||
| motor hızı Devir hızı : | 3500 rpm | Tam ölçek Ölçü aralığı : | %100 | Etkinlik | Sıcaklık artışını ve aşırı yükleme hasarını önlemek için hızlı test yapın. | ||||||||||||||||
| Dişli zinciri Sınıf sayısı : | 5 | 1.0 | Watt | Sabit voltaj Sabit basınç yükleme : | 24 | Volt | |||||||||||||||
| Dişli oranı indirme oranı : | 172 | 1.0 | Amp. | yönü Yön : | SA/SAB | ||||||||||||||||
 |
Yük yokken Boş yükleme parametreleri | ||||||||||||||||||||
| Hız Devir hızı : | 20.4 | dk | |||||||||||||||||||
| akım Akım : | 0.01 | Amperler | |||||||||||||||||||
| Maks anlık parametreler En büyük anlık parametreler | |||||||||||||||||||||
| Tork Tork : | 1056.94 | mN-m | |||||||||||||||||||
| akım Akım : | 0.19 | Amperler | |||||||||||||||||||
| Maksimum verimlilikte En yüksek verimlilik noktası parametreleri | |||||||||||||||||||||
| Verimlilik etkinlik : | 31.3 | % | |||||||||||||||||||
| Tork Tork : | 230.5 | mN-m | |||||||||||||||||||
| Hız Devir hızı : | 16.0 | dk | |||||||||||||||||||
| akım Akım : | 0.05 | Amperler | |||||||||||||||||||
| Çıkış Çıkış gücü : | 0.39 | Watt | |||||||||||||||||||
| Maksimum güç çıkışı sırasında Maksimum güç çıkışı parametreleri | |||||||||||||||||||||
| Çıkış Çıkış gücü : | 0.574 | Watt | |||||||||||||||||||
| Tork Tork : | 538.8 | mN-m | |||||||||||||||||||
| Hız Devir hızı : | 10.2 | dk | |||||||||||||||||||
| akım Akım : | 0.10 | Amperler | |||||||||||||||||||
| Üretim Kombinasyonu Diğer aksesuarlar | |||||||||||||||||||||
| Aksesuarlar Ad | Voltaj Gerilim | Çözünürlük Çözünürlük | Kanal Sayısı | Not | |||||||||||||||||
| boş | |||||||||||||||||||||
