Fabrika özel 5v 6v 12v mini boyutlu 60rpm 5rpm 1.5nm 1.5w 2 watt fırçalı dc vites azaltıcı motoru
| DC Dönüştürme Motoru DC jeneratör motörü | 1.5 Nm | 2 Watt | |||||||||||||||||||
| 3324ZY Dişli DC Motor ile Mikro Fırçalı Motor | |||||||||||||||||||||
| TJP33RH Serisi | |||||||||||||||||||||
| Boyutlu Çizim Harici boyutlar şeması (mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

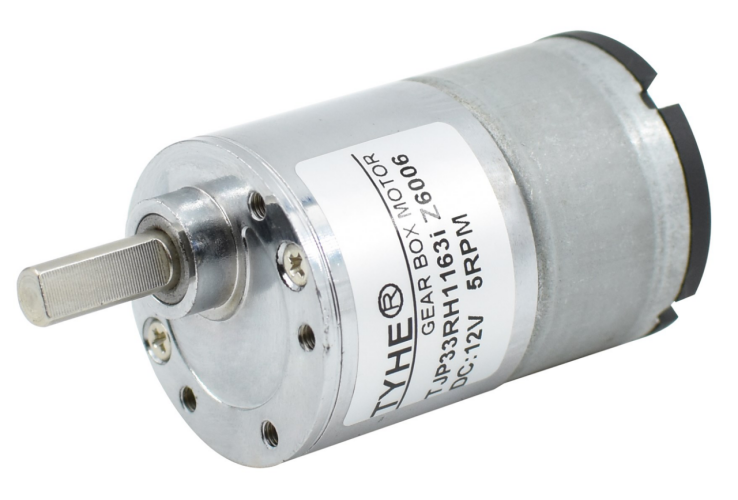

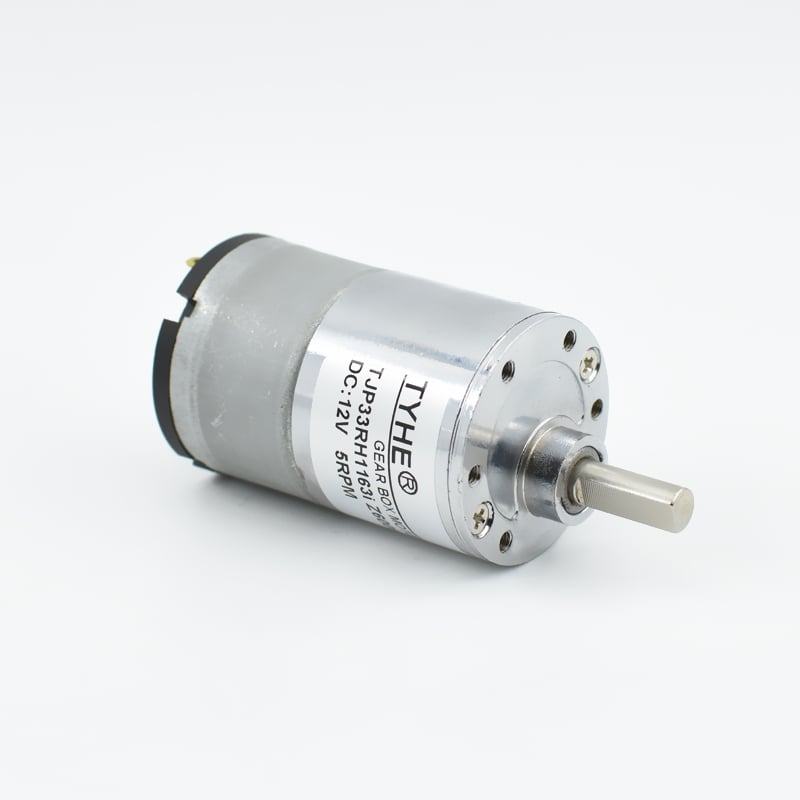

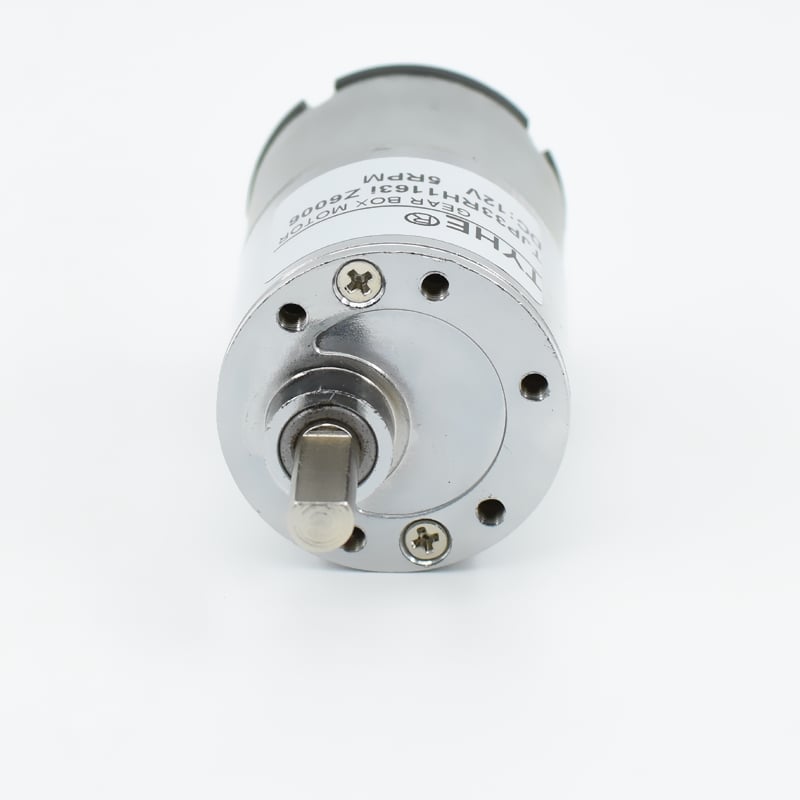

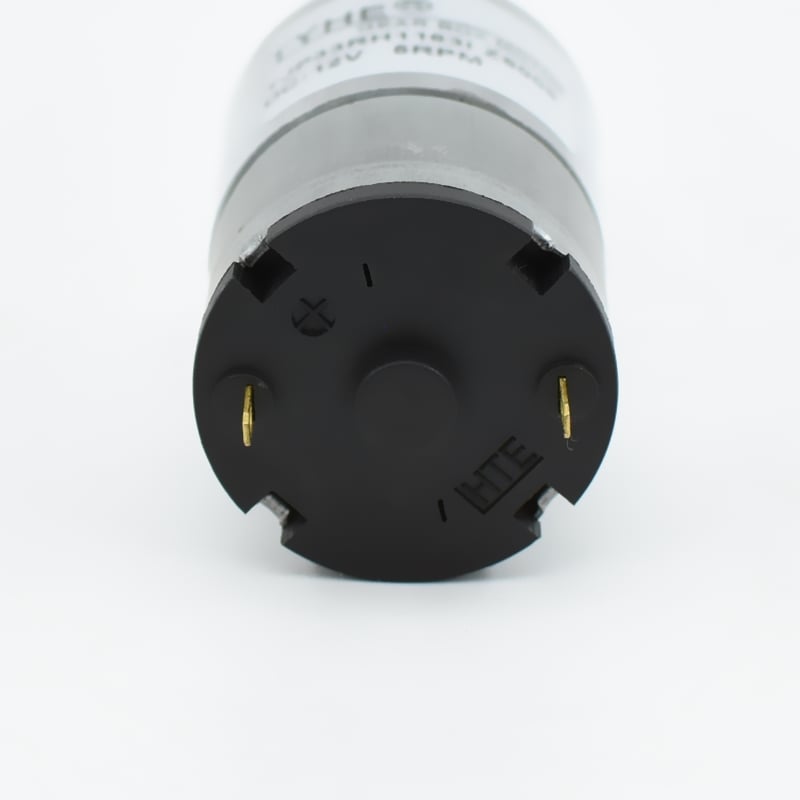

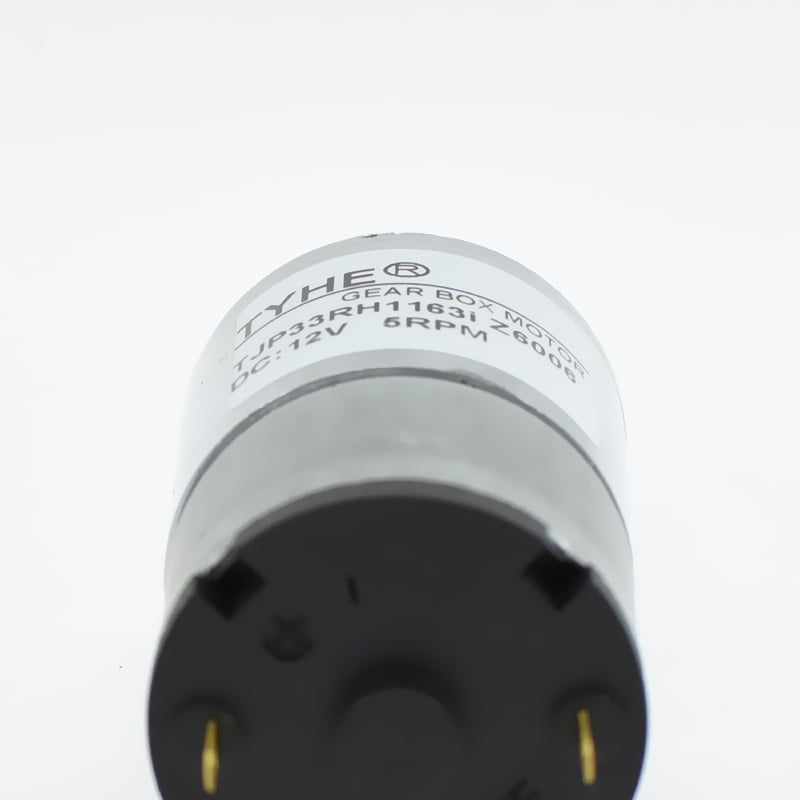

| Motorun resmi Motorun gerçek fotoğrafı | |||||||||||||||||||||
 | |||||||||||||||||||||
| Motor özellikleri Motor özellikleri | |||||||||||||||||||||
| Kasa Malzemesi Yükleme yüzeyi malzemesi | Çinko alaşımı Cinko aleysı | ||||||||||||||||||||
| Dişli zincir malzemesi Dişli malzemesi | Toz Metalurjisi Toz metallurgisi | ||||||||||||||||||||
| Gerilik açısı Dişli gerilik açısı | ≤2° | ||||||||||||||||||||
| Çıkış şaftı üzerindeki yuvalar Çıkış şaftı yuvası | Yağlı yuva Yağlı yuva | ||||||||||||||||||||
| Önerilen maksimum giriş hızı Önerilen maksimum giriş dönme hızı | ≤10000Dönüş/dk | ||||||||||||||||||||
| Radyal Kuvvet Radyal kuvvet | ≤0.7kgf | ||||||||||||||||||||
| Aksiyel kuvvet Eksenel kuvvet | ≤0.5kgf | ||||||||||||||||||||
| Shaft üzerindeki maksimum basınç kuvveti Ana eksen maksimum dayanabilecek basınç kuvveti | ≤7kgf | ||||||||||||||||||||
| Radyal boşluk Radyal boşluk | ≤ 0,1 mm | ||||||||||||||||||||
| Aksiyel boşluk Aksiyel boşluk | ≤0.3mm | ||||||||||||||||||||
| İşlem sıcaklık aralığı Kullanım sıcaklık aralığı | -20℃ -120℃ | ||||||||||||||||||||
| Komutatör Yön değiştirme yapısı | Fırçalı | ||||||||||||||||||||
| Dönme yönü Dönüş yönü | CW\/CCW | ||||||||||||||||||||
| Gürültü Gürültü | ≤45dB | ||||||||||||||||||||
| DC Motor Teknik Verileri Direk Akım Motor Parametreleri | |||||||||||||||||||||
| 25-30'daki Değerler ℃ Oda Sıcaklığında Ölçülen Değerler | |||||||||||||||||||||
|
Model Model |
Adlık voltaj （V ） Adımlama Gerilimi |
Boş Yükle Boş yükleme parametreleri |
Derecelendirilmiş Adi parametreler |
Stall Tutulum parametreleri |
*İpuçları: Sol taraftaki veri sayfaları sınırlıdır, daha fazla parametre bilgisi için personelimizizi sorgulayın. Uyarı: Soldaki veri tablosu parametreleri sınırlıdır, daha fazla parametre bilgisi için müşteri hizmetleriyle iletişime geçin. |
||||||||||||||||
|
Hız Devir hızı |
akım Akım |
Hız Devir hızı |
akım Akım |
Tork Kupla |
Çıkış Çıkış gücü |
Etkinlik etkinlik |
Tork Kupla |
akım Akım |
|||||||||||||
| dk | mA | dk | A | mN.m | W | % | mN.m | A | |||||||||||||
| 3324ZY | 12 | 5000 | 32 | 4000 | 0.12 | 2.12 | 0.89 | 64.07 | 6.36 | 0.81 | |||||||||||
| 3324ZY | 24 | 7300 | 26 | 5840 | 0.09 | 2.23 | 1.36 | 64.45 | 6.69 | 0.59 | |||||||||||
| Jantli Motor Teknik Verileri jantli motor parametreleri | |||||||||||||||||||||
| Jant Verileri jant parametreleri | |||||||||||||||||||||
|
Dişli oranı indirme oranı n : 1 |
9 | 18.4 | 25.4 | 44.2 | 51.9 | 61 | 71.6 | 106 | 125 | 172 | 202 | 255 | 351 | 569 | 718 | 990 | 1163 | 1365 | 1603 | ||
|
Jant aşaması sayısı Yavaşlatma seviyesi |
2 | 3 | 3 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 7 | 7 | 7 | 7 | 7 | ||
|
Vites kutusu uzunluğu Dişli kutusu uzunluğu (mm) |
21.3 | 21.3 | 21.3 | 21.3 | 21.3 | 21.3 | 21.3 | 22.5 | 22.5 | 22.5 | 22.5 | 24.7 | 24.7 | 24.7 | 27.2 | 27.2 | 27.2 | 27.2 | 27.2 | ||
|
Verimlilik etkinlik (%) |
0.72 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.44 | 0.38 | 0.38 | 0.38 | 0.32 | 0.32 | 0.32 | 0.32 | 0.32 | ||
| 3324ZY-12V-5000R | |||||||||||||||||||||
|
yüksüz hız Boş yükleme hızı (rpm) |
555.6 | 271.7 | 196.9 | 113.1 | 96.3 | 82.0 | 69.8 | 47.2 | 40.0 | 29.1 | 24.8 | 19.6 | 14.2 | 8.8 | 7.0 | 5.1 | 4.3 | 3.7 | 3.1 | ||
|
Nominal Hız Adi hız (rpm) |
444.4 | 217.4 | 157.5 | 90.5 | 77.1 | 65.6 | 55.9 | 37.7 | 32.0 | 23.3 | 19.8 | 15.7 | 11.4 | 7.0 | 5.6 | 4.0 | 3.4 | 2.9 | 2.5 | ||
|
Nominal tork Adi koup (N.m) |
0.014 | 0.024 | 0.033 | 0.049 | 0.057 | 0.068 | 0.079 | 0.100 | 0.118 | 0.162 | 0.190 | 0.204 | 0.281 | 0.455 | 0.488 | 0.673 | 0.790 | 0.928 | 1.089 | ||
|
Nominal tork Adi koup (KG.CM) |
0.14 | 0.23 | 0.32 | 0.48 | 0.56 | 0.66 | 0.78 | 0.98 | 1.15 | 1.59 | 1.86 | 2.00 | 2.75 | 4.46 | 4.78 | 6.59 | 7.75 | 9.09 | 10.68 | ||
|
Nominal tork Adi koup (LB.IN) |
0.16 | 0.27 | 0.37 | 0.55 | 0.65 | 0.76 | 0.89 | 1.13 | 1.33 | 1.83 | 2.15 | 2.30 | 3.17 | 5.14 | 5.51 | 7.60 | 8.92 | 10.47 | 12.30 | ||
| 3324ZY-24V-7300R | |||||||||||||||||||||
|
yüksüz hız Boş yükleme hızı (rpm) |
811.1 | 396.7 | 287.4 | 165.2 | 140.7 | 119.7 | 102.0 | 68.9 | 58.4 | 42.4 | 36.1 | 28.6 | 20.8 | 12.8 | 10.2 | 7.4 | 6.3 | 5.3 | 4.6 | ||
|
Nominal Hız Adi hız (rpm) |
648.9 | 317.4 | 229.9 | 132.1 | 112.5 | 95.7 | 81.6 | 55.1 | 46.7 | 34.0 | 28.9 | 22.9 | 16.6 | 10.3 | 8.1 | 5.9 | 5.0 | 4.3 | 3.6 | ||
|
Nominal tork Adi koup (N.m) |
0.015 | 0.025 | 0.035 | 0.051 | 0.060 | 0.071 | 0.083 | 0.105 | 0.124 | 0.170 | 0.200 | 0.214 | 0.295 | 0.479 | 0.513 | 0.708 | 0.831 | 0.976 | 1.146 | ||
|
Nominal tork Adi koup (KG.CM) |
0.14 | 0.25 | 0.34 | 0.50 | 0.59 | 0.70 | 0.82 | 1.03 | 1.21 | 1.67 | 1.96 | 2.10 | 2.89 | 4.69 | 5.03 | 6.94 | 8.15 | 9.56 | 11.23 | ||
|
Nominal tork Adi koup (LB.IN) |
0.16 | 0.28 | 0.39 | 0.58 | 0.68 | 0.80 | 0.94 | 1.18 | 1.40 | 1.92 | 2.26 | 2.42 | 3.33 | 5.40 | 5.80 | 7.99 | 9.39 | 11.02 | 12.94 | ||

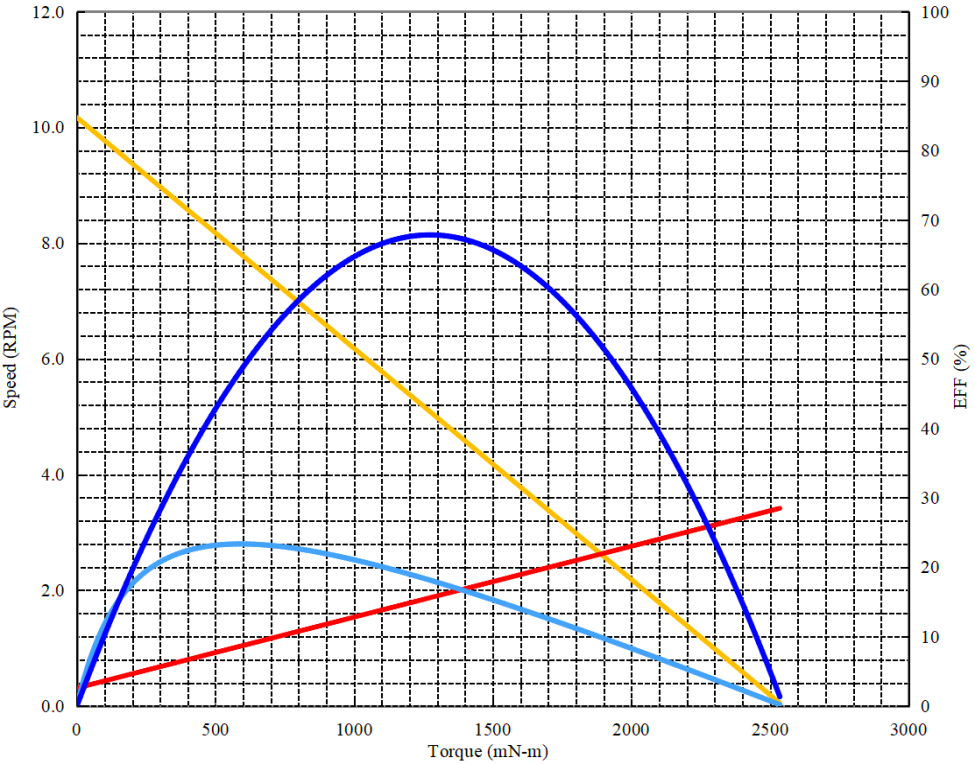

| Gear motor eğri durumu İvme motoru eğri örneği | |||||||||||||||||||||
| proje Proje adı : | DC Dönüştürme Motoru | Hurma Tarih : | 2025/3/26 | Performans (25-30 çevresel sıcaklıkta) ℃ ) | |||||||||||||||||
| motor hızı Devir hızı : | 7300DÖ | Tam ölçek Ölçü aralığı : | %100 | Etkinlik | Sıcaklık artışını ve aşırı yükleme hasarını önlemek için hızlı test yapın. | ||||||||||||||||
| Dişli zinciri Sınıf sayısı : | 7 | 1.0 | Watt | Sabit voltaj Sabit basınç yükleme : | 24 | Volt | |||||||||||||||
| Dişli oranı indirme oranı : | 718 | 1.0 | Amp. | yönü Yön : | SA/SAB | ||||||||||||||||
 |
Yük yokken Boş yükleme parametreleri | ||||||||||||||||||||
| Hız Devir hızı : | 10.2 | dk | |||||||||||||||||||
| akım Akım : | 0.03 | Amperler | |||||||||||||||||||
| Maks anlık parametreler En büyük anlık parametreler | |||||||||||||||||||||
| Tork Tork : | 2512.25 | mN-m | |||||||||||||||||||
| akım Akım : | 0.29 | Amperler | |||||||||||||||||||
| Maksimum verimlilikte En yüksek verimlilik noktası parametreleri | |||||||||||||||||||||
| Verimlilik etkinlik : | 23.3 | % | |||||||||||||||||||
| Tork Tork : | 590.2 | mN-m | |||||||||||||||||||
| Hız Devir hızı : | 7.8 | dk | |||||||||||||||||||
| akım Akım : | 0.09 | Amperler | |||||||||||||||||||
| Çıkış Çıkış gücü : | 0.48 | Watt | |||||||||||||||||||
| Maksimum güç çıkışı sırasında Maksimum güç çıkışı parametreleri | |||||||||||||||||||||
| Çıkış Çıkış gücü : | 0.678 | Watt | |||||||||||||||||||
| Tork Tork : | 1273.9 | mN-m | |||||||||||||||||||
| Hız Devir hızı : | 5.1 | dk | |||||||||||||||||||
| akım Akım : | 0.16 | Amperler | |||||||||||||||||||
| Üretim Kombinasyonu Diğer aksesuarlar | |||||||||||||||||||||
| Aksesuarlar Ad | Voltaj Gerilim | Çözünürlük Çözünürlük | Kanal Sayısı | Not | |||||||||||||||||
| Nul | |||||||||||||||||||||
TJX36RGb
TJX38RGa
TJX38RGb
TJX36R3650BL
