Özel hız 102*60mm küçük vites kutusu 12v 24v çift düz asansör PMDC 20watt 25w 200 rpm 30kg dc düz vites azaltıcı motorlar
| DC Dönüştürme Motoru DC jeneratör motörü | 5 Nm | 25 Watts | |||||||||||||||||||
| 3864ZY Mikro fırçalı dc motor düz jeneratörle | Birleşim için | ||||||||||||||||||||
| Kodlayıcı ve Frene | |||||||||||||||||||||
| Kodlayıcı ve frene uyumlu | |||||||||||||||||||||
| TJP102FO Serisi | |||||||||||||||||||||
| Boyutlu Çizim Harici boyutlar şeması (mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

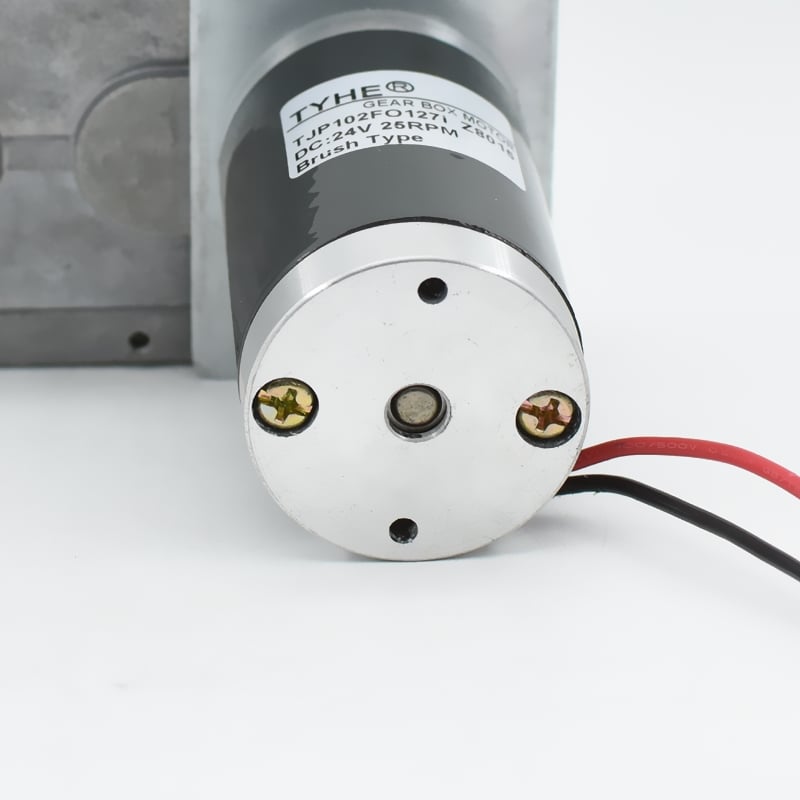

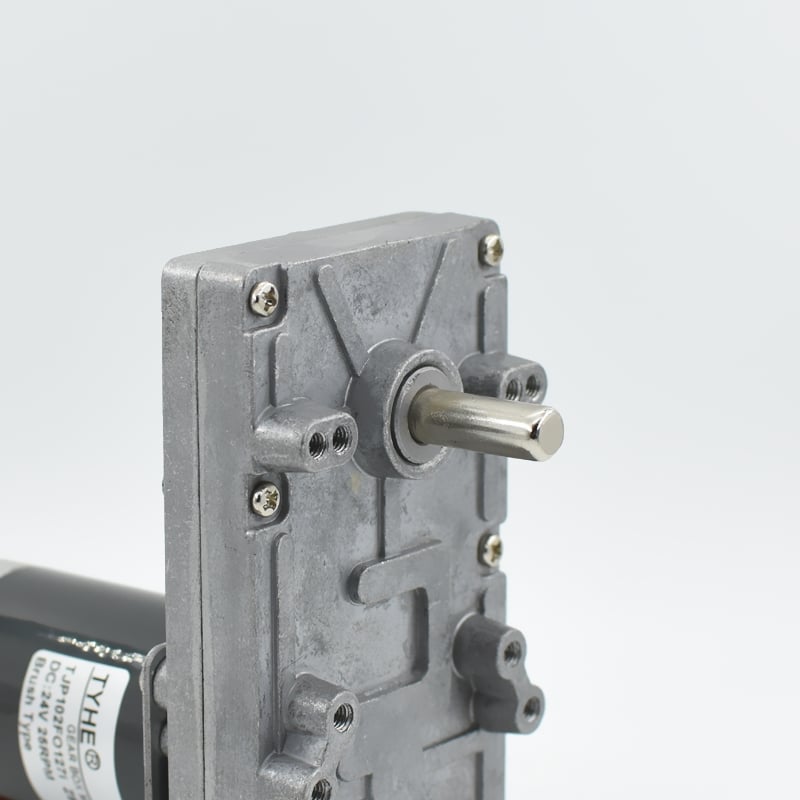

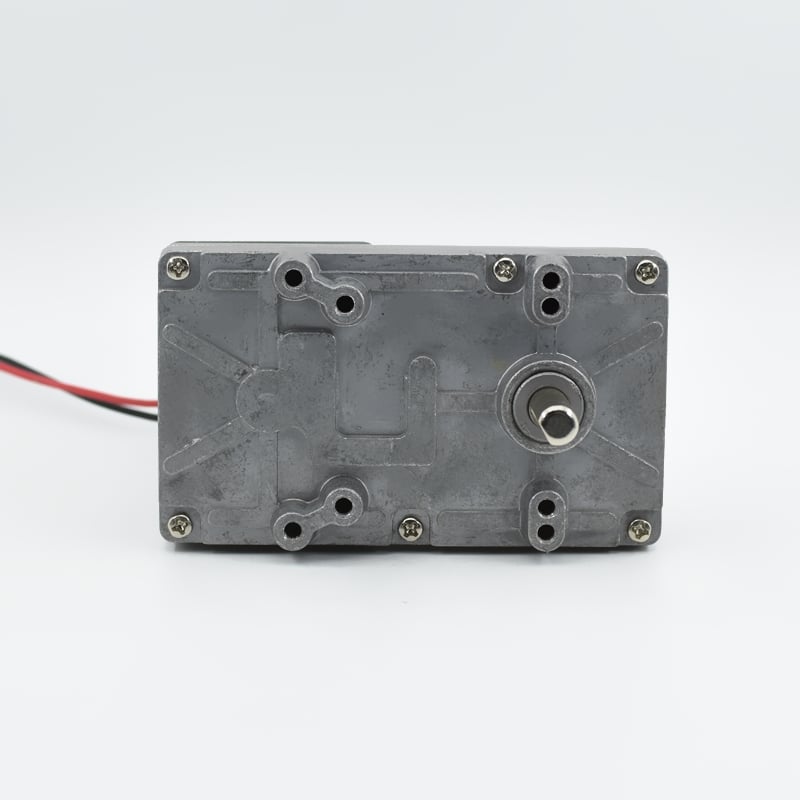

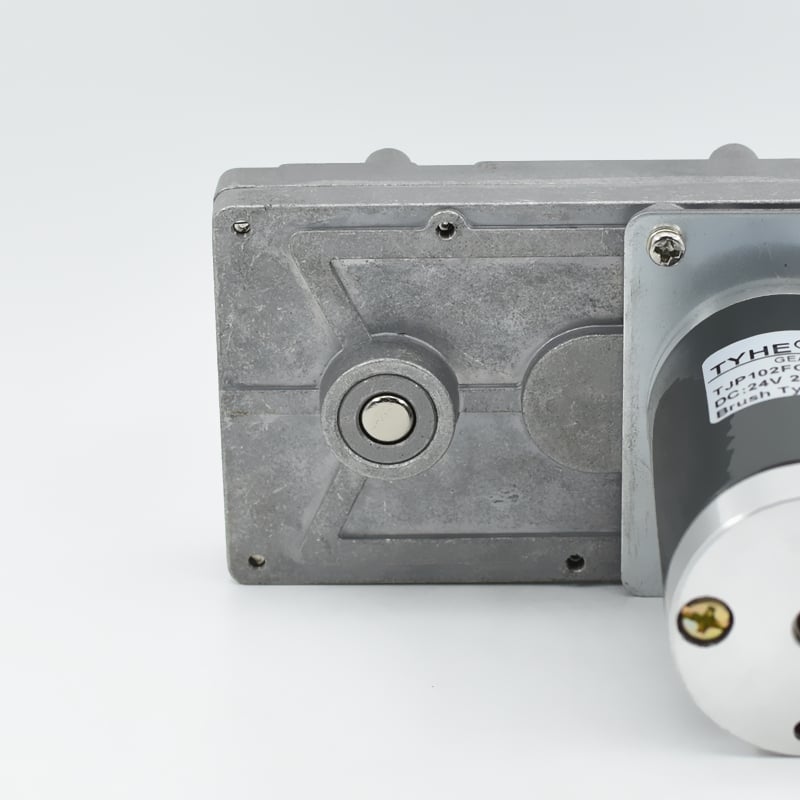

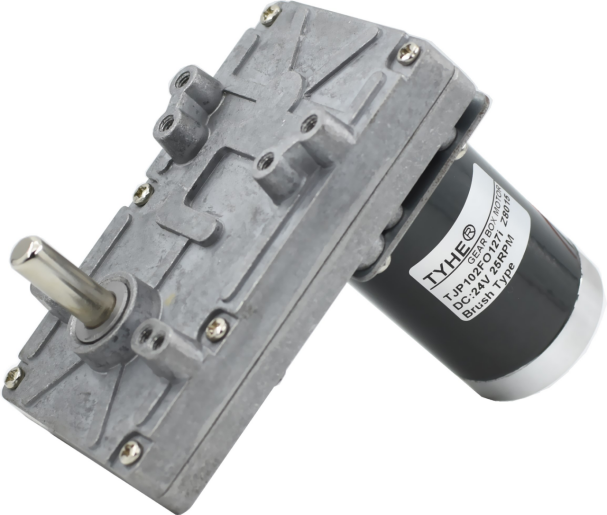

| Motorun resmi Motorun gerçek fotoğrafı | |||||||||||||||||||||
 | |||||||||||||||||||||
| Motor özellikleri Motor özellikleri | |||||||||||||||||||||
| Kasa Malzemesi Yükleme yüzeyi malzemesi | Alüminyum Alaşımı Alüminyum | ||||||||||||||||||||
| Dişli zincir malzemesi Dişli malzemesi | Çelik çelik dişli | ||||||||||||||||||||
| Gerilik açısı Dişli gerilik açısı | ≤2° | ||||||||||||||||||||
| Çıkış şaftı üzerindeki yuvalar Çıkış şaftı yuvası | Kule Varyantı Küresel yuva | ||||||||||||||||||||
| Önerilen maksimum giriş hızı Önerilen maksimum giriş dönme hızı | ≤8000RPM | ||||||||||||||||||||
| Radyal Kuvvet Radyal kuvvet | ≤3kgf | ||||||||||||||||||||
| Aksiyel kuvvet Eksenel kuvvet | ≤5kgf | ||||||||||||||||||||
| Shaft üzerindeki maksimum basınç kuvveti Ana eksen maksimum dayanabilecek basınç kuvveti | ≤15kgf | ||||||||||||||||||||
| Radyal boşluk Radyal boşluk | ≤ 0,1 mm | ||||||||||||||||||||
| Aksiyel boşluk Aksiyel boşluk | ≤0.3mm | ||||||||||||||||||||
| İşlem sıcaklık aralığı Kullanım sıcaklık aralığı | -20℃ -120℃ | ||||||||||||||||||||
| Komutatör Yön değiştirme yapısı | Fırçalı | ||||||||||||||||||||
| Dönme yönü Dönüş yönü | CW\/CCW | ||||||||||||||||||||
| Gürültü Gürültü | ≤ 60dB | ||||||||||||||||||||
| DC Motor Teknik Verileri Direk Akım Motor Parametreleri | |||||||||||||||||||||
| 25-30'daki Değerler ℃ Oda Sıcaklığında Ölçülen Değerler | |||||||||||||||||||||
|
Model Model |
Adlık voltaj （V ） Adımlama Gerilimi |
Boş Yükle Boş yükleme parametreleri |
Derecelendirilmiş Adi parametreler |
Stall Tutulum parametreleri |
*İpuçları: Sol taraftaki veri sayfaları sınırlıdır, daha fazla parametre bilgisi için personelimizizi sorgulayın. Uyarı: Soldaki veri tablosu parametreleri sınırlıdır, daha fazla parametre bilgisi için müşteri hizmetleriyle iletişime geçin. |
||||||||||||||||
|
Hız Devir hızı |
akım Akım |
Hız Devir hızı |
akım Akım |
Tork Kupla |
Çıkış Çıkış gücü |
Etkinlik etkinlik |
Tork Kupla |
akım Akım |
|||||||||||||
| dk | mA | dk | A | mN.m | W | % | mN.m | A | |||||||||||||
| 3864ZY | 12 | 5000 | 300 | 4000 | 0.99 | 19.70 | 8.25 | 69.34 | 59.10 | 6.50 | |||||||||||
| 3864ZY | 24 | 6000 | 180 | 4800 | 0.65 | 20.30 | 10.20 | 65.74 | 60.90 | 4.52 | |||||||||||
| Jantli Motor Teknik Verileri jantli motor parametreleri | |||||||||||||||||||||
| Jant Verileri jant parametreleri | |||||||||||||||||||||
|
Dişli oranı indirme oranı n : 1 |
23 | 31.5 | 57 | 80 | 108 | 127 | 198 | 234 | 272 | 322 | 374 | 443 | |||||||||
|
Jant aşaması sayısı Yavaşlatma seviyesi |
3 | 3 | 3 | 3 | 3 | 3 | 5 | 5 | 5 | 5 | 5 | 5 | |||||||||
|
Vites kutusu uzunluğu Dişli kutusu uzunluğu (mm) |
102*60 | 102*60 | 102*60 | 102*60 | 102*60 | 102*60 | 102*60 | 102*60 | 102*60 | 102*60 | 102*60 | 102*60 | |||||||||
|
Verimlilik etkinlik (%) |
0.61 | 0.61 | 0.61 | 0.61 | 0.61 | 0.61 | 0.44 | 0.44 | 0.44 | 0.44 | 0.44 | 0.44 | |||||||||
| 3864ZY-12V-5000R | |||||||||||||||||||||
|
yüksüz hız Boş yükleme hızı (rpm) |
217.4 | 158.7 | 87.7 | 62.5 | 46.3 | 39.4 | 25.3 | 21.4 | 18.4 | 15.5 | 13.4 | 11.3 | |||||||||
|
Nominal Hız Adi hız (rpm) |
173.9 | 127.0 | 70.2 | 50.0 | 37.0 | 31.5 | 20.2 | 17.1 | 14.7 | 12.4 | 10.7 | 9.0 | |||||||||
|
Nominal tork Adi koup (N.m) |
0.278 | 0.381 | 0.690 | 0.968 | 1.307 | 1.536 | 1.731 | 2.045 | 2.378 | 2.815 | 3.269 | 3.872 | |||||||||
|
Nominal tork Adi koup (KG.CM) |
2.73 | 3.73 | 6.76 | 9.49 | 12.80 | 15.06 | 16.96 | 20.04 | 23.30 | 27.58 | 32.04 | 37.95 | |||||||||
|
Nominal tork Adi koup (LB.IN) |
3.14 | 4.30 | 7.79 | 10.93 | 14.75 | 17.35 | 19.54 | 23.09 | 26.84 | 31.78 | 36.91 | 43.72 | |||||||||
| 3864ZY-24V-6000R | |||||||||||||||||||||
|
yüksüz hız Boş yükleme hızı (rpm) |
260.9 | 190.5 | 105.3 | 75.0 | 55.6 | 47.2 | 30.3 | 25.6 | 22.1 | 18.6 | 16.0 | 13.5 | |||||||||
|
Nominal Hız Adi hız (rpm) |
208.7 | 152.4 | 84.2 | 60.0 | 44.4 | 37.8 | 24.2 | 20.5 | 17.6 | 14.9 | 12.8 | 10.8 | |||||||||
|
Nominal tork Adi koup (N.m) |
0.287 | 0.393 | 0.711 | 0.997 | 1.346 | 1.583 | 1.783 | 2.108 | 2.450 | 2.900 | 3.369 | 3.990 | |||||||||
|
Nominal tork Adi koup (KG.CM) |
2.81 | 3.85 | 6.96 | 9.77 | 13.19 | 15.52 | 17.48 | 20.66 | 24.01 | 28.42 | 33.01 | 39.10 | |||||||||
|
Nominal tork Adi koup (LB.IN) |
3.24 | 4.43 | 8.02 | 11.26 | 15.20 | 17.88 | 20.14 | 23.80 | 27.66 | 32.75 | 38.04 | 45.05 | |||||||||

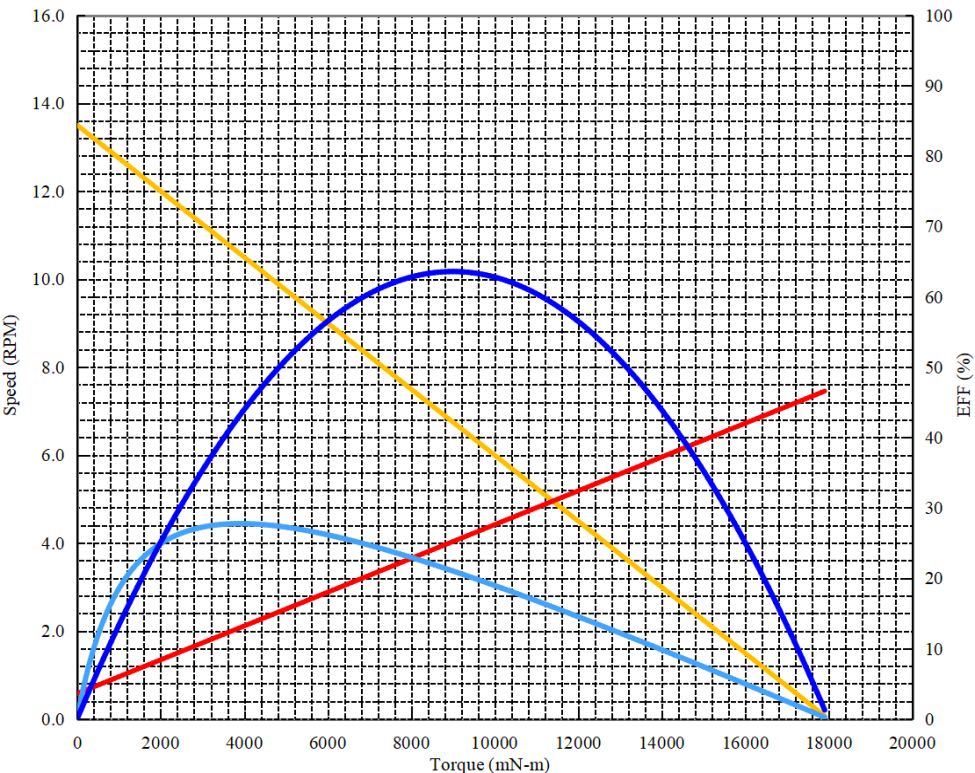

| Gear motor eğri durumu İvme motoru eğri örneği | |||||||||||||||||||||
| proje Proje adı : | DC Dönüştürme Motoru | Hurma Tarih : | 2025/3/26 | Performans (25-30 çevresel sıcaklıkta) ℃ ) | |||||||||||||||||
| motor hızı Devir hızı : | 6000rpm | Tam ölçek Ölçü aralığı : | %100 | Etkinlik | Sıcaklık artışını ve aşırı yükleme hasarını önlemek için hızlı test yapın. | ||||||||||||||||
| Dişli zinciri Sınıf sayısı : | 6 | 10.0 | Watt | Sabit voltaj Sabit basınç yükleme : | 24 | Volt | |||||||||||||||
| Dişli oranı indirme oranı : | 443 | 5.0 | Amp. | yönü Yön : | SA/SAB | ||||||||||||||||
 |
Yük yokken Boş yükleme parametreleri | ||||||||||||||||||||
| Hız Devir hızı : | 13.5 | dk | |||||||||||||||||||
| akım Akım : | 0.18 | Amperler | |||||||||||||||||||
| Maks anlık parametreler En büyük anlık parametreler | |||||||||||||||||||||
| Tork Tork : | 17640.14 | mN-m | |||||||||||||||||||
| akım Akım : | 2.34 | Amperler | |||||||||||||||||||
| Maksimum verimlilikte En yüksek verimlilik noktası parametreleri | |||||||||||||||||||||
| Verimlilik etkinlik : | 27.8 | % | |||||||||||||||||||
| Tork Tork : | 3906.0 | mN-m | |||||||||||||||||||
| Hız Devir hızı : | 10.6 | dk | |||||||||||||||||||
| akım Akım : | 0.65 | Amperler | |||||||||||||||||||
| Çıkış Çıkış gücü : | 4.32 | Watt | |||||||||||||||||||
| Maksimum güç çıkışı sırasında Maksimum güç çıkışı parametreleri | |||||||||||||||||||||
| Çıkış Çıkış gücü : | 6.358 | Watt | |||||||||||||||||||
| Tork Tork : | 8994.9 | mN-m | |||||||||||||||||||
| Hız Devir hızı : | 6.8 | dk | |||||||||||||||||||
| akım Akım : | 1.26 | Amperler | |||||||||||||||||||
| Üretim Kombinasyonu Diğer aksesuarlar | |||||||||||||||||||||
| Aksesuarlar Ad | Voltaj Gerilim | Çözünürlük Çözünürlük | Kanal Sayısı | Not | |||||||||||||||||
| Manyetik Encoder Manyetik Kodlayıcı | 5V-24V | 13ppr | A&B | ||||||||||||||||||
| φ37-Fren frebrake | 12v-24v | / | / | ||||||||||||||||||
| Optik encoder optik kodlayıcı | 5V-24V | 100ppr, 200ppr, 256ppr, 360ppr, 400ppr, 512ppr, 1000ppr | A&B | ||||||||||||||||||
