Üretici 60mm dişli dc motor 12v 400w 24v fırça dişli motor düz çubuk 120w 350 rpm 1000 rpm dc motor dişli kutusu
| DC Dönüştürme Motoru DC jeneratör motörü | 10 Nm | 20 watt | |||||||||||||||||||
| RS555 Mikro fırça dc motoru ve dişli kutusu | Birleşim için | ||||||||||||||||||||
| Hall sensörü kodlayıcı | |||||||||||||||||||||
| Manyetik kodlayıcı ile birlikte kullanılabilir | |||||||||||||||||||||
| TJP60FG Serisi | |||||||||||||||||||||

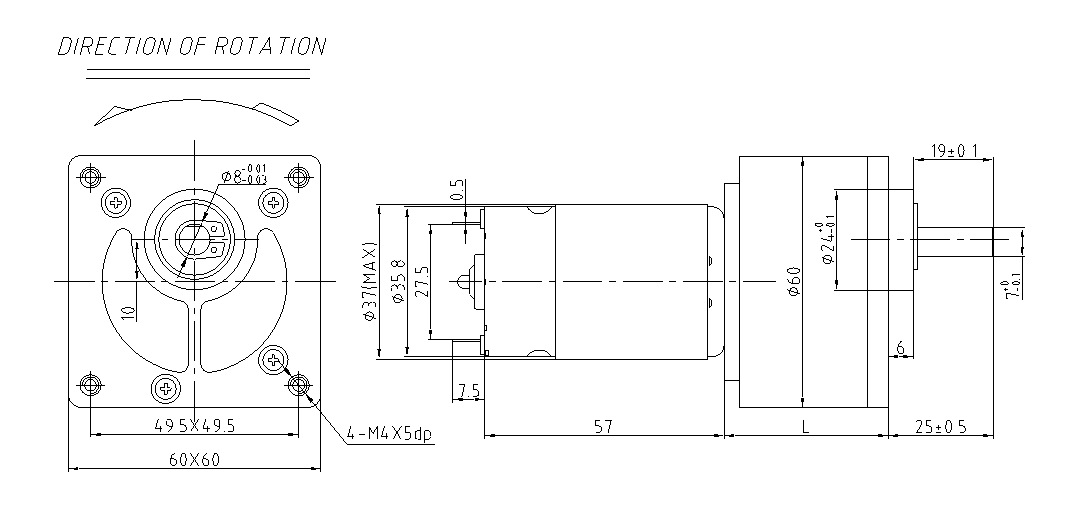

| Boyutlu Çizim Harici boyutlar şeması (mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

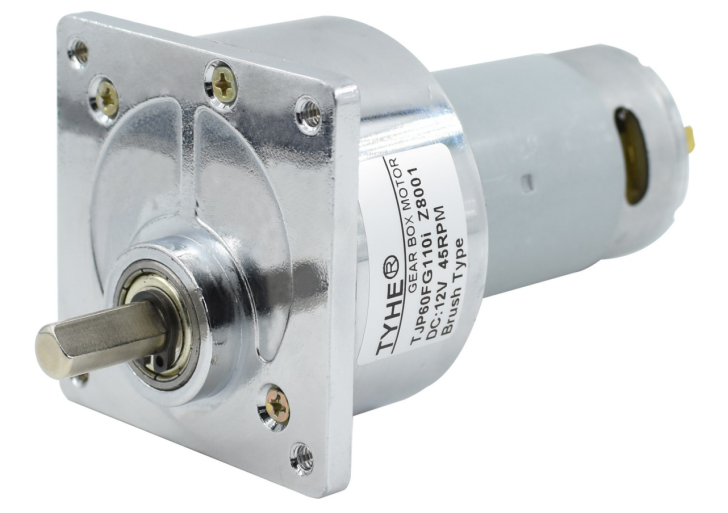

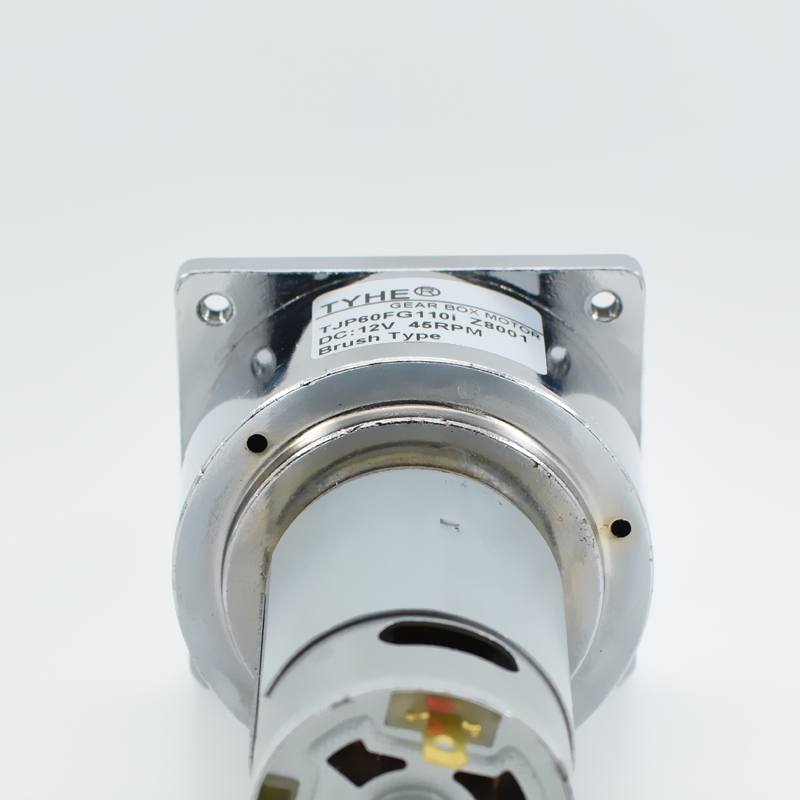

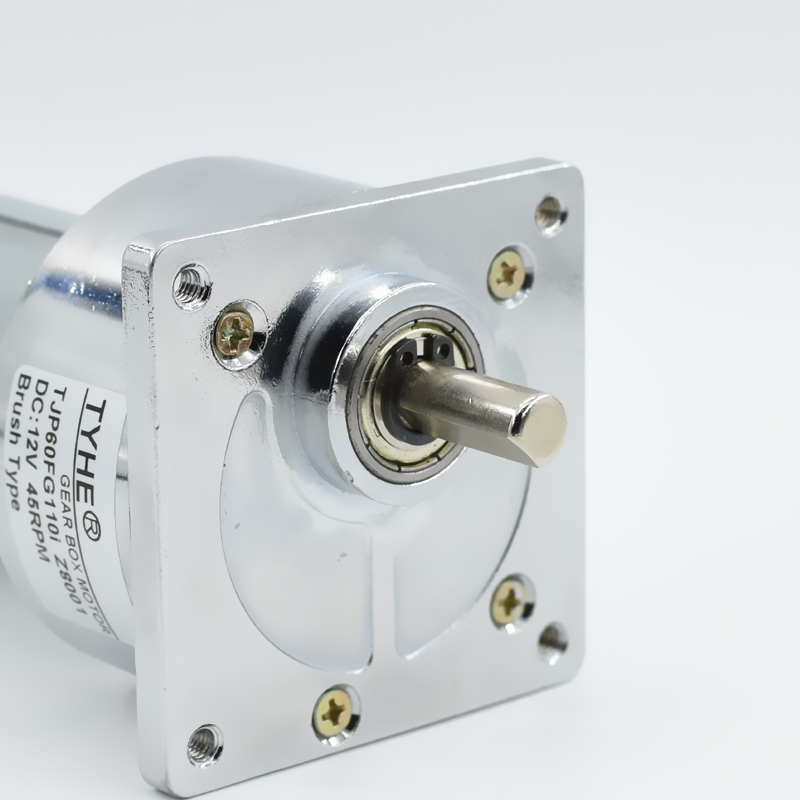

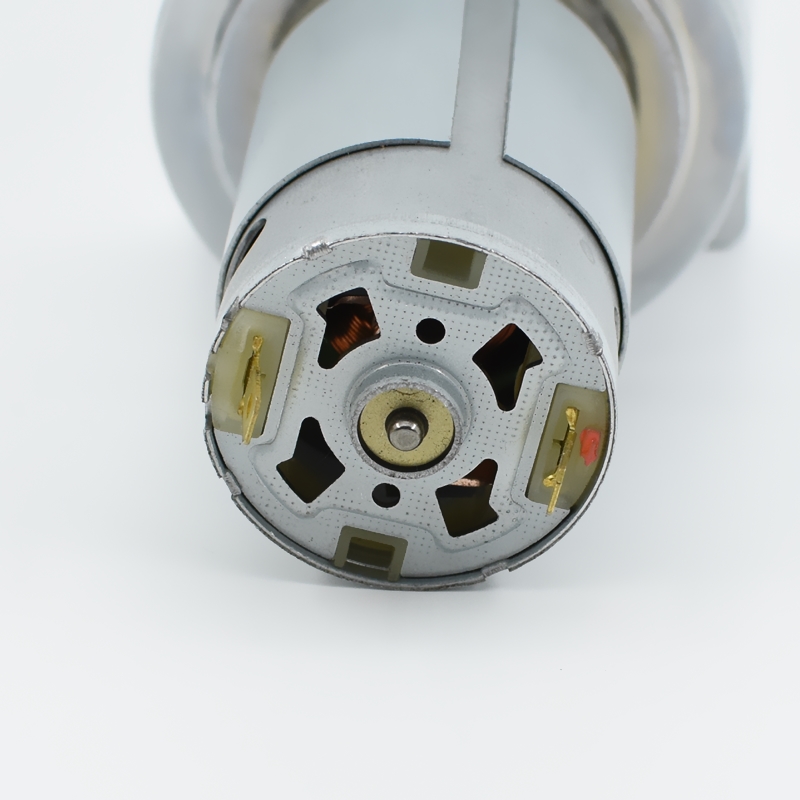

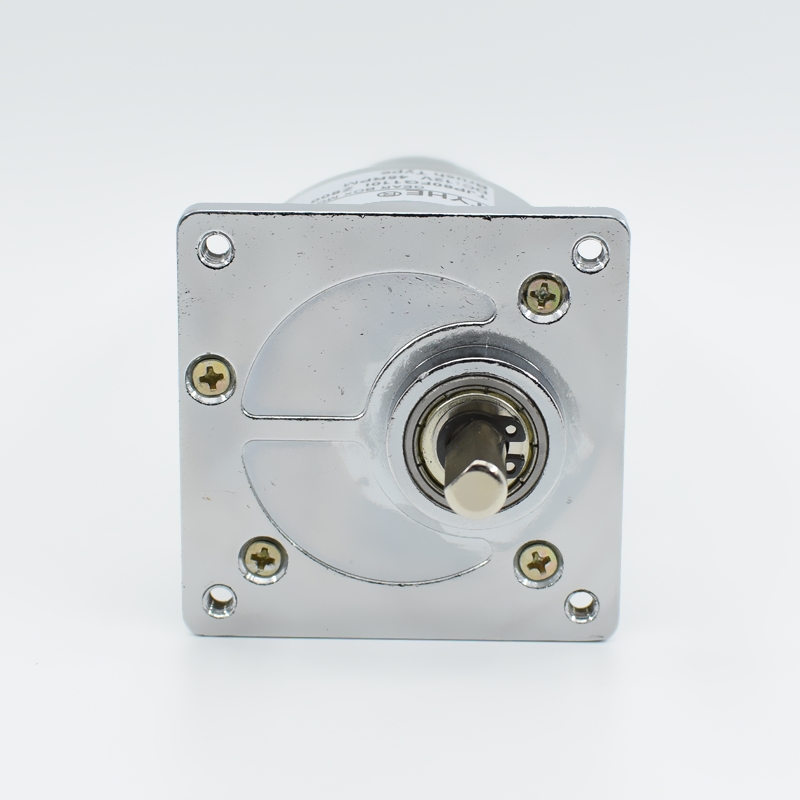

| Motorun resmi Motorun gerçek fotoğrafı | |||||||||||||||||||||
 | |||||||||||||||||||||
| Motor özellikleri Motor özellikleri | |||||||||||||||||||||
| Kasa Malzemesi Yükleme yüzeyi malzemesi | Alüminyum Alaşımı Alüminyum | ||||||||||||||||||||
| Dişli zincir malzemesi Dişli malzemesi | Çelik çelik dişli | ||||||||||||||||||||
| Gerilik açısı Dişli gerilik açısı | ≤2° | ||||||||||||||||||||
| Çıkış şaftı üzerindeki yuvalar Çıkış şaftı yuvası | Kule Varyantı Küresel yuva | ||||||||||||||||||||
| Önerilen maksimum giriş hızı Önerilen maksimum giriş dönme hızı | ≤10000Dönüş/dk | ||||||||||||||||||||
| Radyal Kuvvet Radyal kuvvet | ≤5kgf | ||||||||||||||||||||
| Aksiyel kuvvet Eksenel kuvvet | ≤7kgf | ||||||||||||||||||||
| Shaft üzerindeki maksimum basınç kuvveti Ana eksen maksimum dayanabilecek basınç kuvveti | ≤20kgf | ||||||||||||||||||||
| Radyal boşluk Radyal boşluk | ≤ 0,1 mm | ||||||||||||||||||||
| Aksiyel boşluk Aksiyel boşluk | ≤0.3mm | ||||||||||||||||||||
| İşlem sıcaklık aralığı Kullanım sıcaklık aralığı | -20℃ -120℃ | ||||||||||||||||||||
| Komutatör Yön değiştirme yapısı | Fırçalı | ||||||||||||||||||||
| Dönme yönü Dönüş yönü | CW\/CCW | ||||||||||||||||||||
| Gürültü Gürültü | ≤ 60dB | ||||||||||||||||||||
| DC Motor Teknik Verileri Direk Akım Motor Parametreleri | |||||||||||||||||||||
| 25-30'daki Değerler ℃ Oda Sıcaklığında Ölçülen Değerler | |||||||||||||||||||||
|
Model Model |
Adlık voltaj （V ） Adımlama Gerilimi |
Boş Yükle Boş yükleme parametreleri |
Derecelendirilmiş Adi parametreler |
Stall Tutulum parametreleri |
*İpuçları: Sol taraftaki veri sayfaları sınırlıdır, daha fazla parametre bilgisi için personelimizizi sorgulayın. Uyarı: Soldaki veri tablosu parametreleri sınırlıdır, daha fazla parametre bilgisi için müşteri hizmetleriyle iletişime geçin. |
||||||||||||||||
|
Hız Devir hızı |
akım Akım |
Hız Devir hızı |
akım Akım |
Tork Kupla |
Çıkış Çıkış gücü |
Etkinlik etkinlik |
Tork Kupla |
akım Akım |
|||||||||||||
| dk | mA | dk | A | mN.m | W | % | mN.m | A | |||||||||||||
| RS555 | 12 | 5700 | 310 | 4560 | 1.26 | 20.56 | 9.82 | 65.01 | 61.68 | 9.52 | |||||||||||
| RS555 | 24 | 7600 | 220 | 6080 | 0.91 | 21.35 | 13.59 | 62.12 | 64.05 | 6.98 | |||||||||||
| Jantli Motor Teknik Verileri jantli motor parametreleri | |||||||||||||||||||||
| Jant Verileri jant parametreleri | |||||||||||||||||||||
|
Dişli oranı indirme oranı n : 1 |
7.6 | 8.3 | 10.8 | 14.1 | 20.7 | 27 | 34.3 | 41 | 45 | 66.3 | 77.7 | 101 | 131 | 144 | 212 | 270 | 323 | 355 | 462 | ||
|
Jant aşaması sayısı Yavaşlatma seviyesi |
2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | ||
|
Vites kutusu uzunluğu Dişli kutusu uzunluğu (mm) |
28.5 | 28.5 | 28.5 | 28.5 | 33.5 | 33.5 | 33.5 | 33.5 | 33.5 | 36 | 36 | 36 | 36 | 36 | 40 | 40 | 40 | 40 | 40 | ||
|
Verimlilik etkinlik (%) |
0.72 | 0.72 | 0.72 | 0.72 | 0.61 | 0.61 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.44 | 0.44 | ||
| RS555-12V-5700R | |||||||||||||||||||||
|
yüksüz hız Boş yükleme hızı (rpm) |
750.0 | 686.7 | 527.8 | 404.3 | 275.4 | 211.1 | 166.2 | 139.0 | 126.7 | 86.0 | 73.4 | 56.4 | 43.5 | 39.6 | 26.9 | 21.1 | 17.6 | 16.1 | 12.3 | ||
|
Nominal Hız Adi hız (rpm) |
600.0 | 549.4 | 422.2 | 323.4 | 220.3 | 168.9 | 132.9 | 111.2 | 101.3 | 68.8 | 58.7 | 45.1 | 34.8 | 31.7 | 21.5 | 16.9 | 14.1 | 12.8 | 9.9 | ||
|
Nominal tork Adi koup (N.m) |
0.113 | 0.123 | 0.160 | 0.209 | 0.261 | 0.341 | 0.433 | 0.518 | 0.568 | 0.712 | 0.834 | 1.084 | 1.406 | 1.545 | 1.934 | 2.463 | 2.947 | 3.239 | 4.215 | ||
|
Nominal tork Adi koup (KG.CM) |
1.11 | 1.21 | 1.57 | 2.05 | 2.56 | 3.34 | 4.24 | 5.07 | 5.57 | 6.97 | 8.17 | 10.62 | 13.78 | 15.15 | 18.95 | 24.14 | 28.88 | 31.74 | 41.30 | ||
|
Nominal tork Adi koup (LB.IN) |
1.27 | 1.39 | 1.81 | 2.36 | 2.95 | 3.85 | 4.89 | 5.85 | 6.42 | 8.03 | 9.42 | 12.24 | 15.87 | 17.45 | 21.84 | 27.81 | 33.27 | 36.57 | 47.59 | ||
| RS555-24V-7600R | |||||||||||||||||||||
|
yüksüz hız Boş yükleme hızı (rpm) |
1000.0 | 915.7 | 703.7 | 539.0 | 367.1 | 281.5 | 221.6 | 185.4 | 168.9 | 114.6 | 97.8 | 75.2 | 58.0 | 52.8 | 35.8 | 28.1 | 23.5 | 21.4 | 16.5 | ||
|
Nominal Hız Adi hız (rpm) |
800.0 | 732.5 | 563.0 | 431.2 | 293.7 | 225.2 | 177.3 | 148.3 | 135.1 | 91.7 | 78.2 | 60.2 | 46.4 | 42.2 | 28.7 | 22.5 | 18.8 | 17.1 | 13.2 | ||
|
Nominal tork Adi koup (N.m) |
0.117 | 0.128 | 0.167 | 0.217 | 0.271 | 0.354 | 0.450 | 0.538 | 0.590 | 0.739 | 0.866 | 1.126 | 1.460 | 1.605 | 2.008 | 2.558 | 3.060 | 3.363 | 4.377 | ||
|
Nominal tork Adi koup (KG.CM) |
1.15 | 1.25 | 1.63 | 2.13 | 2.66 | 3.47 | 4.41 | 5.27 | 5.78 | 7.24 | 8.49 | 11.03 | 14.31 | 15.73 | 19.68 | 25.07 | 29.99 | 32.96 | 42.89 | ||
|
Nominal tork Adi koup (LB.IN) |
1.32 | 1.45 | 1.88 | 2.46 | 3.06 | 4.00 | 5.08 | 6.07 | 6.66 | 8.34 | 9.78 | 12.71 | 16.48 | 18.12 | 22.68 | 28.88 | 34.55 | 37.97 | 49.42 | ||

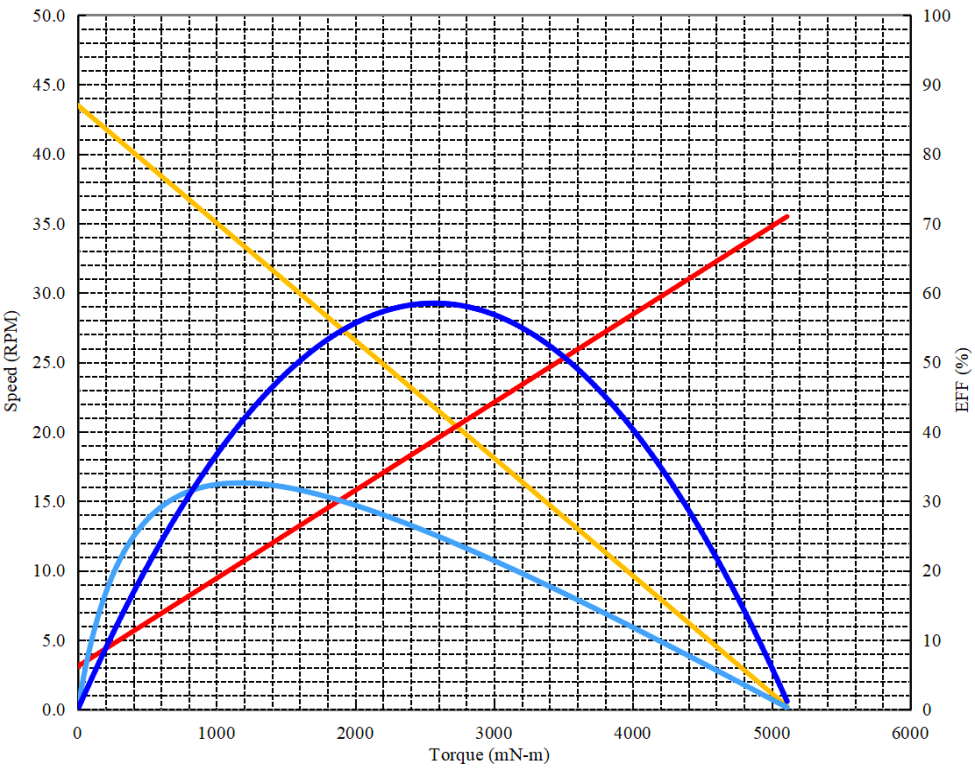

| Gear motor eğri durumu İvme motoru eğri örneği | |||||||||||||||||||||
| proje Proje adı : | DC Dönüştürme Motoru | Hurma Tarih : | 2025/3/26 | Performans (25-30 çevresel sıcaklıkta) ℃ ) | |||||||||||||||||
| motor hızı Devir hızı : | 5700RPM | Tam ölçek Ölçü aralığı : | %100 | Etkinlik | Sıcaklık artışını ve aşırı yükleme hasarını önlemek için hızlı test yapın. | ||||||||||||||||
| Dişli zinciri Sınıf sayısı : | 4 | 10.0 | Watt | Sabit voltaj Sabit basınç yükleme : | 12 | Volt | |||||||||||||||
| Dişli oranı indirme oranı : | 131 | 5.0 | Amp. | yönü Yön : | SA/SAB | ||||||||||||||||
 |
Yük yokken Boş yükleme parametreleri | ||||||||||||||||||||
| Hız Devir hızı : | 43.5 | dk | |||||||||||||||||||
| akım Akım : | 0.31 | Amperler | |||||||||||||||||||
| Maks anlık parametreler En büyük anlık parametreler | |||||||||||||||||||||
| Tork Tork : | 5058.31 | mN-m | |||||||||||||||||||
| akım Akım : | 3.57 | Amperler | |||||||||||||||||||
| Maksimum verimlilikte En yüksek verimlilik noktası parametreleri | |||||||||||||||||||||
| Verimlilik etkinlik : | 32.6 | % | |||||||||||||||||||
| Tork Tork : | 1169.8 | mN-m | |||||||||||||||||||
| Hız Devir hızı : | 33.6 | dk | |||||||||||||||||||
| akım Akım : | 1.05 | Amperler | |||||||||||||||||||
| Çıkış Çıkış gücü : | 4.12 | Watt | |||||||||||||||||||
| Maksimum güç çıkışı sırasında Maksimum güç çıkışı parametreleri | |||||||||||||||||||||
| Çıkış Çıkış gücü : | 5.850 | Watt | |||||||||||||||||||
| Tork Tork : | 2568.5 | mN-m | |||||||||||||||||||
| Hız Devir hızı : | 21.8 | dk | |||||||||||||||||||
| akım Akım : | 1.94 | Amperler | |||||||||||||||||||
| Üretim Kombinasyonu Diğer aksesuarlar | |||||||||||||||||||||
| Aksesuarlar Ad | Voltaj Gerilim | Çözünürlük Çözünürlük | Kanal Sayısı | Not | |||||||||||||||||
| Manyetik Encoder Manyetik Kodlayıcı | 5V-24V | 12ppr | A&B | ||||||||||||||||||
