Low Price 60mm Gear Motor 12v 24v 48v 10nm 100kgcm High Torque Low Rpm 5rpm 10rpm 15 Rpm 100rpm 500rpm 10 Watt 15w Dc Gear Motor
| DC Gear Motor直流减速电机 | 10 Nm | 20 Watts | |||||||||||||||||||
| RS555 Micro brushed dc motor with spur gearbox | For combination with | ||||||||||||||||||||
| Hall sensor encoder | |||||||||||||||||||||
| 可搭配磁性编码器 | |||||||||||||||||||||
| TJZ60RG Series | |||||||||||||||||||||

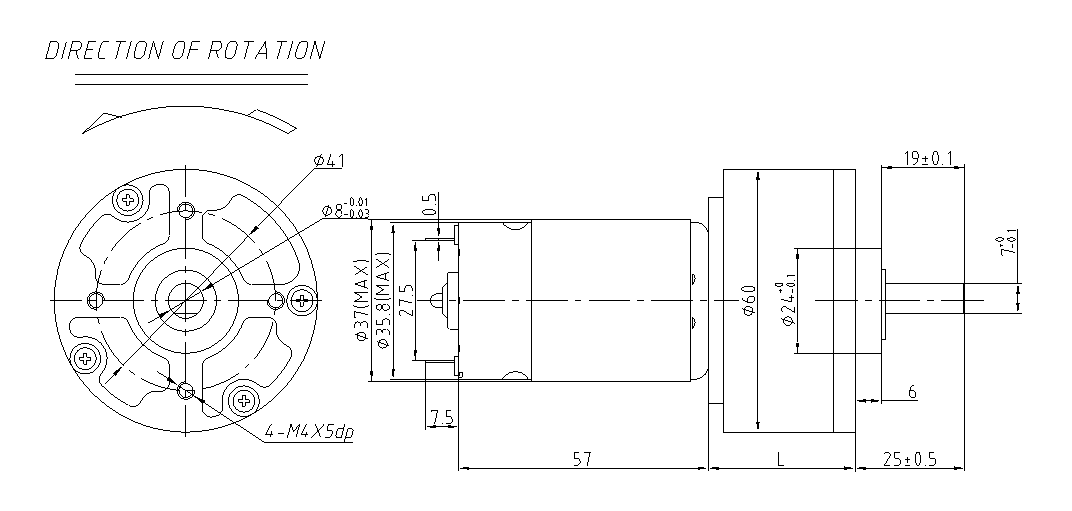

| Dimensional drawing 外形尺寸图(mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

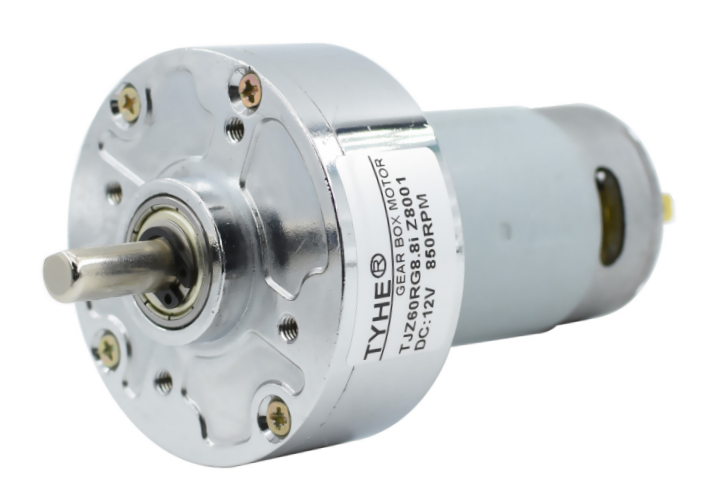

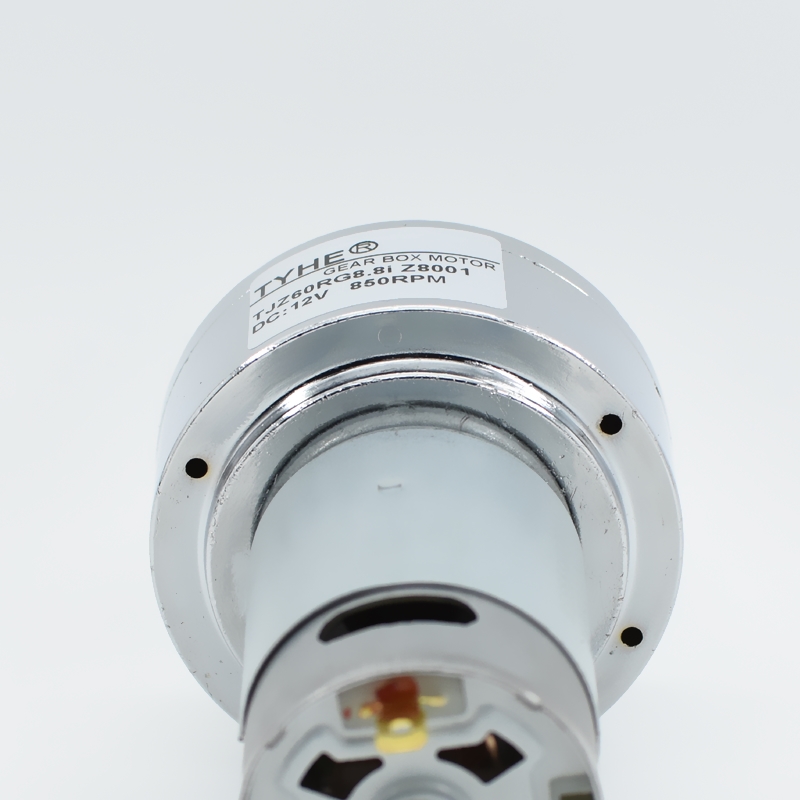

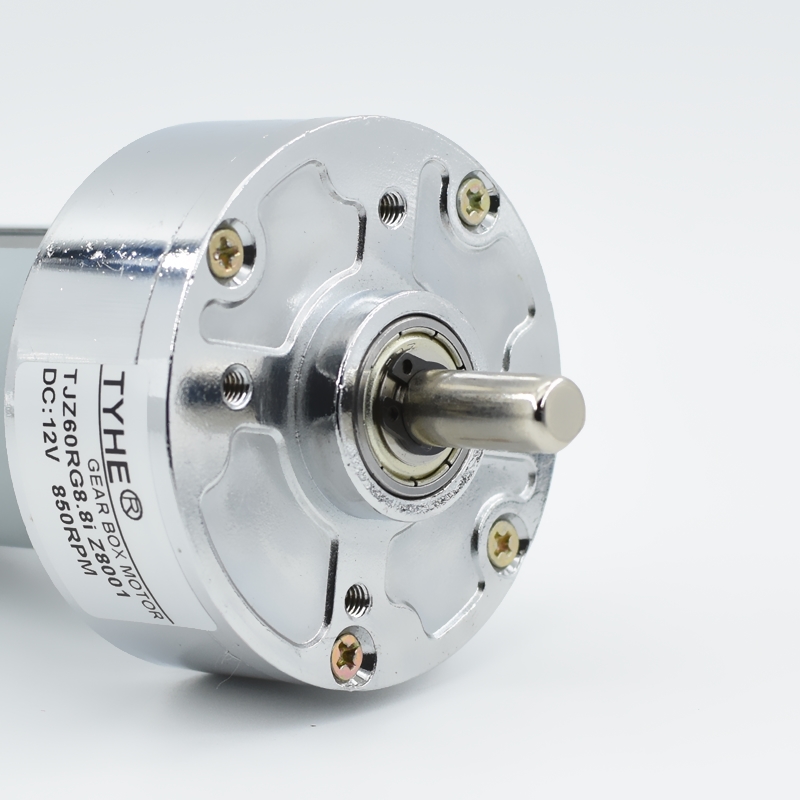

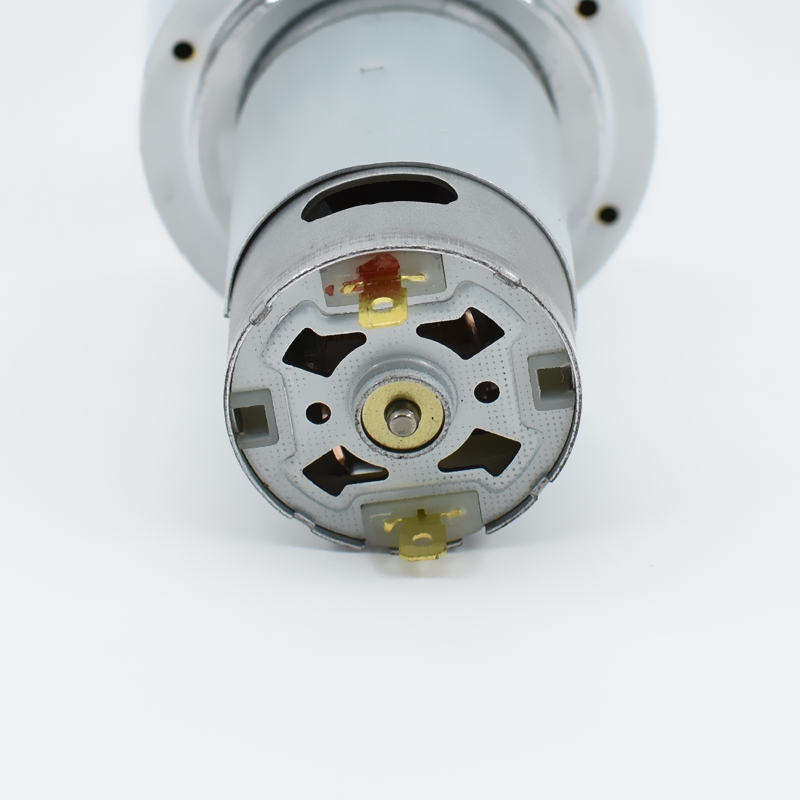

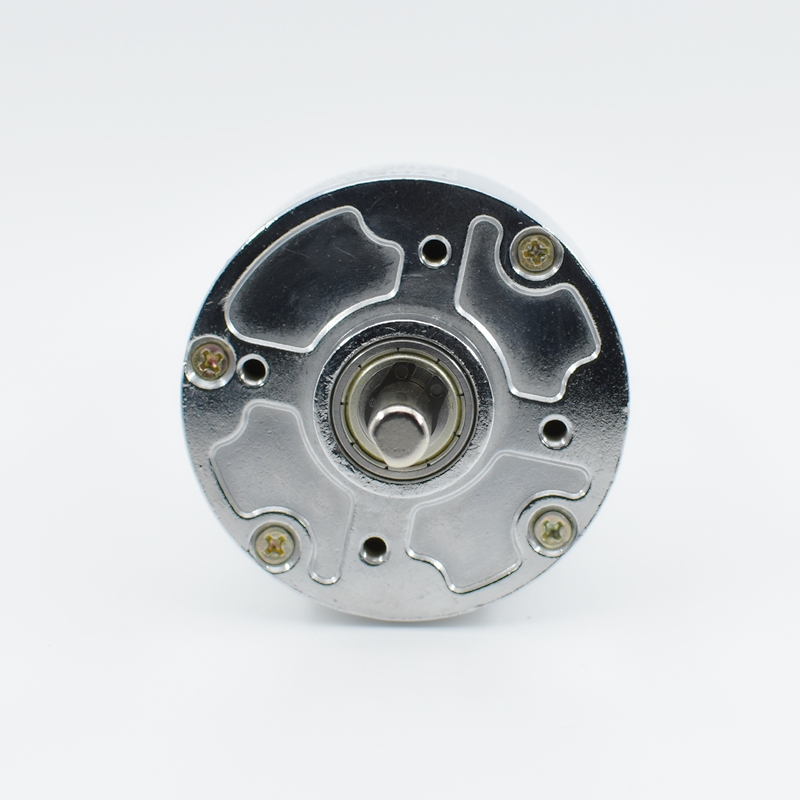

| Picture of motor 电机实物图 | |||||||||||||||||||||
 | |||||||||||||||||||||
| Motor characteristics 电机特性 | |||||||||||||||||||||
| Housing material 安装面材质 | Aluminium alloy 铝合金 | ||||||||||||||||||||
| Gear chain material 齿轮材质 | Steel 钢齿 | ||||||||||||||||||||
| Back lash 齿轮背隙 | ≤2° | ||||||||||||||||||||
| Bearings on output shaft 输出轴轴承 | Ball bearing 滚珠轴承 | ||||||||||||||||||||
| Recommended max input speed 建议最大输入转速 | ≤10000RPM | ||||||||||||||||||||
| Radial force 径向力 | ≤5kgf | ||||||||||||||||||||
| Axial force 轴向力 | ≤7kgf | ||||||||||||||||||||
| Maximum pressure force on shaft 主轴最大承受压入力 | ≤20kgf | ||||||||||||||||||||
| Radial clearance 径向间隙 | ≤0.1mm | ||||||||||||||||||||
| Axial clearance 轴向间隙 | ≤0.3mm | ||||||||||||||||||||
| Operating temperature range 使用温度范围 | -20℃-120℃ | ||||||||||||||||||||
| Commutator 换向结构 | Brushed | ||||||||||||||||||||
| Direction of rotation 旋转方向 | CW / CCW | ||||||||||||||||||||
| Noise 噪音 | ≤60dB | ||||||||||||||||||||
| DC Motor Technical Data 直流电机参数 | |||||||||||||||||||||
| Values at 25-30℃ 室温下测量数值 | |||||||||||||||||||||
|
Model 型号 |
Rated Voltage（V） 额定电压 |
No-Load 空载参数 |
Rated 额定参数 |
Stall 堵转参数 |
*Tips: The datasheet on left side are limited, please consult our staffs for more parameter information. 提示：左边的数据表参数有限，请联系客服获取更多参数信息。 |
||||||||||||||||
|
Speed 转速 |
Current 电流 |
Speed 转速 |
Current 电流 |
Torque 力矩 |
Output 输出功 |
Eff 效率 |
Torque 力矩 |
Current 电流 |
|||||||||||||
| rpm | mA | rpm | A | mN.m | W | % | mN.m | A | |||||||||||||
| RS555 | 12 | 5700 | 310 | 4560 | 1.26 | 20.56 | 9.82 | 65.01 | 61.68 | 9.52 | |||||||||||
| RS555 | 24 | 7600 | 220 | 6080 | 0.91 | 21.35 | 13.59 | 62.12 | 64.05 | 6.98 | |||||||||||
| Motor With Gearbox Technical Data 减速电机参数 | |||||||||||||||||||||
| Gearbox data 减速箱参数 | |||||||||||||||||||||
|
Gear ratio 减速比 n : 1 |
6.8 | 7.9 | 9.8 | 10.5 | 11.6 | 18.6 | 24 | 28 | 33.6 | 60 | 83 | 91 | 100 | 108 | 191 | 226 | 265 | 345 | 379 | ||
|
Number of gear stages 减速级数 |
2 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | ||
|
Gearbox Length 齿轮箱长度(mm) |
28.5 | 28.5 | 28.5 | 28.5 | 28.5 | 33.5 | 33.5 | 33.5 | 33.5 | 36 | 36 | 36 | 36 | 36 | 40 | 40 | 40 | 40 | 40 | ||
|
Efficiency 效率(%) |
0.72 | 0.72 | 0.72 | 0.72 | 0.72 | 0.61 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.44 | 0.44 | ||
| RS555-12V-5700R | |||||||||||||||||||||
|
No-load speed 空载转速(RPM) |
838.2 | 721.5 | 581.6 | 542.9 | 491.4 | 306.5 | 237.5 | 203.6 | 169.6 | 95.0 | 68.7 | 62.6 | 57.0 | 52.8 | 29.8 | 25.2 | 21.5 | 16.5 | 15.0 | ||
|
Rated speed 额定转速(RPM) |
670.6 | 577.2 | 465.3 | 434.3 | 393.1 | 245.2 | 190.0 | 162.9 | 135.7 | 76.0 | 54.9 | 50.1 | 45.6 | 42.2 | 23.9 | 20.2 | 17.2 | 13.2 | 12.0 | ||
|
Rated torque 额定扭矩(N.M) |
0.101 | 0.117 | 0.146 | 0.156 | 0.172 | 0.235 | 0.303 | 0.354 | 0.424 | 0.644 | 0.891 | 0.977 | 1.073 | 1.159 | 1.742 | 2.062 | 2.417 | 3.147 | 3.457 | ||
|
Rated torque 额定扭矩(KG.CM) |
0.99 | 1.15 | 1.43 | 1.53 | 1.69 | 2.30 | 2.97 | 3.46 | 4.16 | 6.31 | 8.73 | 9.57 | 10.52 | 11.36 | 17.08 | 20.20 | 23.69 | 30.84 | 33.88 | ||
|
Rated torque 额定扭矩(LB.IN) |
1.14 | 1.32 | 1.64 | 1.76 | 1.95 | 2.65 | 3.42 | 3.99 | 4.79 | 7.27 | 10.06 | 11.03 | 12.12 | 13.09 | 19.67 | 23.28 | 27.30 | 35.54 | 39.04 | ||
| RS555-24V-7600R | |||||||||||||||||||||
|
No-load speed 空载转速(RPM) |
1117.6 | 962.0 | 775.5 | 723.8 | 655.2 | 408.6 | 316.7 | 271.4 | 226.2 | 126.7 | 91.6 | 83.5 | 76.0 | 70.4 | 39.8 | 33.6 | 28.7 | 22.0 | 20.1 | ||
|
Rated speed 额定转速(RPM) |
894.1 | 769.6 | 620.4 | 579.0 | 524.1 | 326.9 | 253.3 | 217.1 | 181.0 | 101.3 | 73.3 | 66.8 | 60.8 | 56.3 | 31.8 | 26.9 | 22.9 | 17.6 | 16.0 | ||
|
Rated torque 额定扭矩(N.M) |
0.105 | 0.122 | 0.151 | 0.162 | 0.179 | 0.244 | 0.315 | 0.367 | 0.441 | 0.669 | 0.925 | 1.014 | 1.114 | 1.204 | 1.809 | 2.141 | 2.510 | 3.268 | 3.590 | ||
|
Rated torque 额定扭矩(KG.CM) |
1.03 | 1.19 | 1.48 | 1.59 | 1.75 | 2.39 | 3.08 | 3.60 | 4.32 | 6.55 | 9.07 | 9.94 | 10.92 | 11.80 | 17.73 | 20.98 | 24.60 | 32.03 | 35.19 | ||
|
Rated torque 额定扭矩(LB.IN) |
1.18 | 1.38 | 1.71 | 1.83 | 2.02 | 2.75 | 3.55 | 4.15 | 4.97 | 7.55 | 10.44 | 11.45 | 12.58 | 13.59 | 20.43 | 24.17 | 28.34 | 36.90 | 40.54 | ||

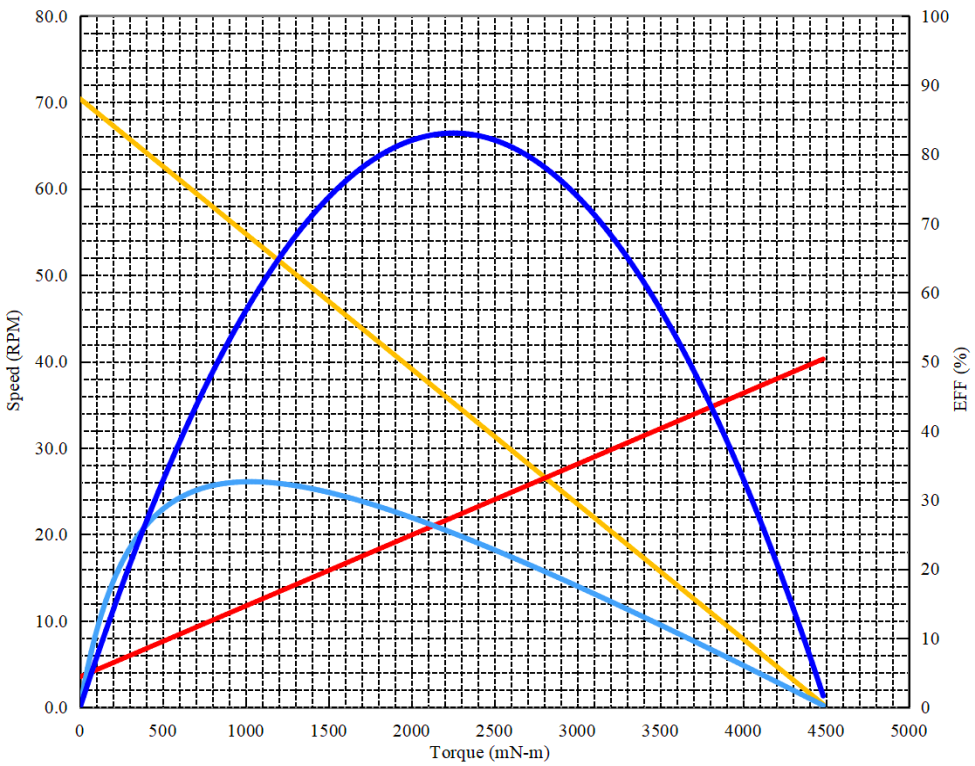

| Gear motor curve case 减速电机曲线示例 | |||||||||||||||||||||
| Project 工程名: | DC GEAR MOTOR | Date 日期: | 2025/3/26 | Performance (in an ambient temperature of 25-30℃) | |||||||||||||||||
| Motor speed转速: | 7600RPM | Full scale 量程: | 100% | Eff | Rapidly test to prevent temperature rise and overload damage. | ||||||||||||||||
| Gear chain 级数: | 4 | 10.0 | Watts | Constant voltage 恒压加载: | 24 | Volts | |||||||||||||||
| Gear ratio 减速比: | 108 | 5.0 | Amp. | Direction 方向: | CW/CCW | ||||||||||||||||
 |
At no-load 空载参数 | ||||||||||||||||||||
| Speed 转速: | 70.4 | RPM | |||||||||||||||||||
| Current电流: | 0.22 | AMPS | |||||||||||||||||||
| Max instantaneous parameters 最大瞬时参数 | |||||||||||||||||||||
| Torque 扭矩 : | 4436.01 | mN-m | |||||||||||||||||||
| Current 电流: | 2.53 | AMPS | |||||||||||||||||||
| At maximum efficiency 最高效率点参数 | |||||||||||||||||||||
| Efficiency 效率 : | 32.6 | % | |||||||||||||||||||
| Torque 扭矩 : | 1025.9 | mN-m | |||||||||||||||||||
| Speed 转速 : | 54.4 | RPM | |||||||||||||||||||
| Current 电流: | 0.75 | AMPS | |||||||||||||||||||
| Output 输出功率: | 5.84 | Watts | |||||||||||||||||||
| At maximum power output 最大功率输出参数 | |||||||||||||||||||||
| Output 输出功率 : | 8.303 | Watts | |||||||||||||||||||
| Torque 扭矩 : | 2252.6 | mN-m | |||||||||||||||||||
| Speed 转速 : | 35.2 | RPM | |||||||||||||||||||
| Current 电流 : | 1.38 | AMPS | |||||||||||||||||||
| Production Combination 其他配件 | |||||||||||||||||||||
| Accessories 名称 | Voltage 电压 | Resolution 分辨率 | Channels 通道数 | Remark | |||||||||||||||||
| Magnetic Encoder 磁性编码器 | 5V-24V | 12ppr | A&B | ||||||||||||||||||
