Factory 42mm Gearbox 12v 24 Volt High Torque 3nm 40kg 50kg Low Rpm 10rpm 20rpm 30 Rpm 100rpm Brushed Micro 520 Dc Gear Motor
| DC Gear Motor直流减速电机 | 2.5 Nm | 8 Watts | |||||||||||||||||||
| RS530 Micro brushed dc motor with spur gearbox | For combination with | ||||||||||||||||||||
| Hall sensor encoder | |||||||||||||||||||||
| 可搭配磁性编码器 | |||||||||||||||||||||
| TJZ42RGa Series | |||||||||||||||||||||
| Dimensional drawing 外形尺寸图(mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

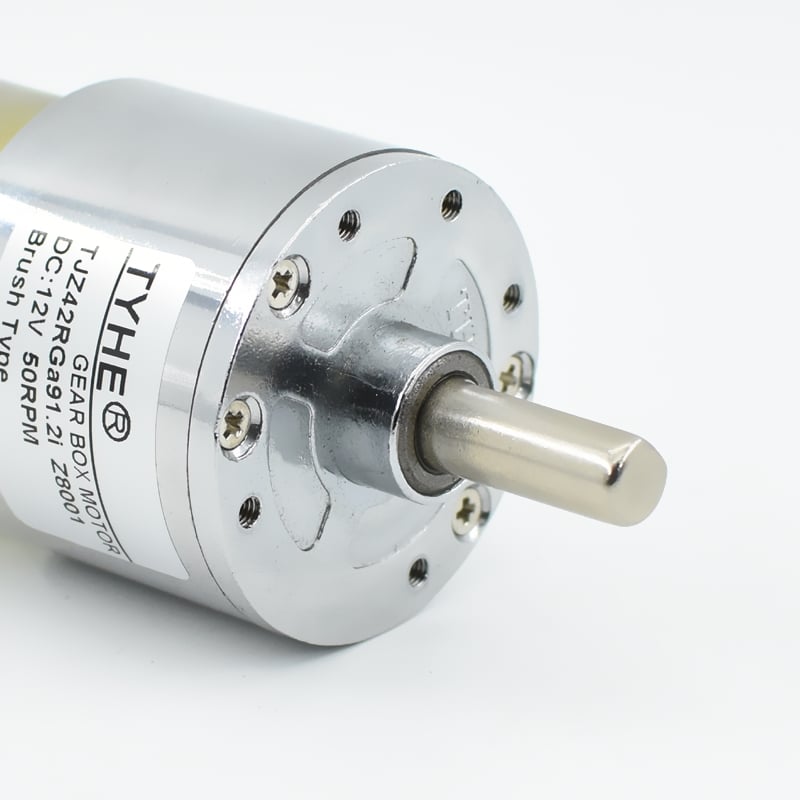

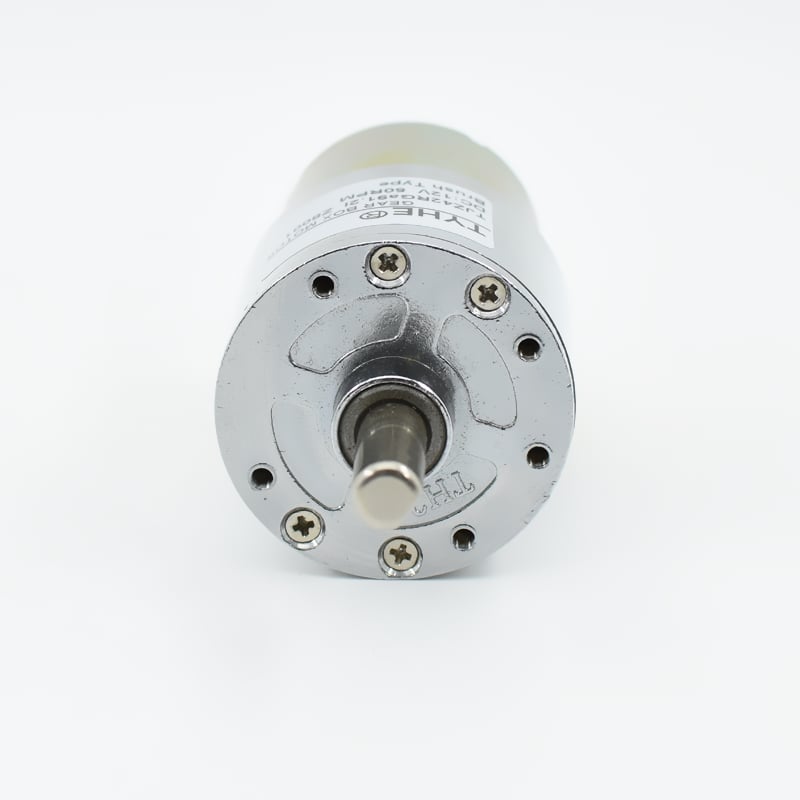

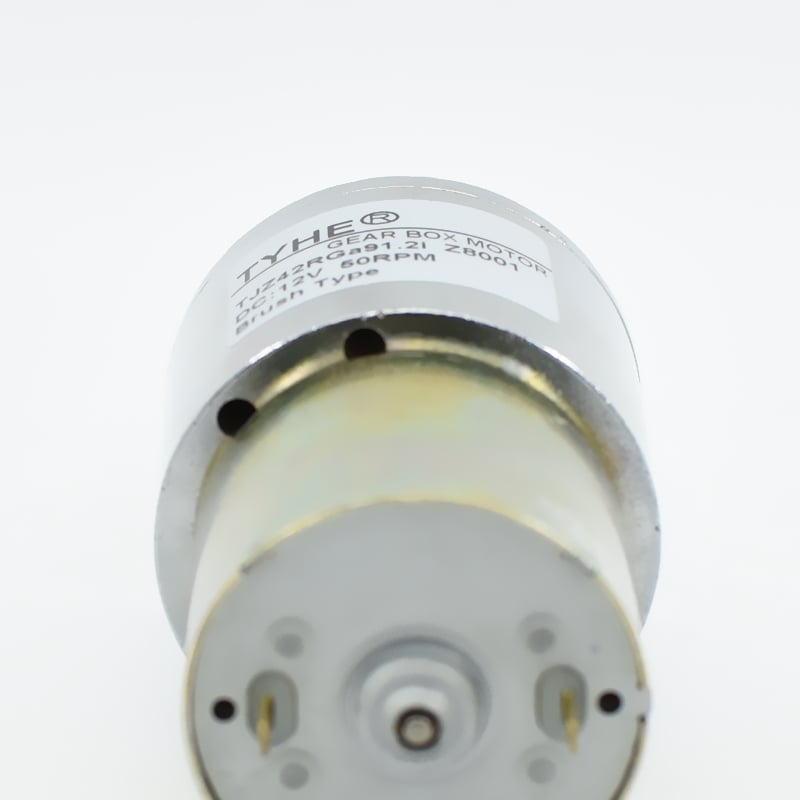

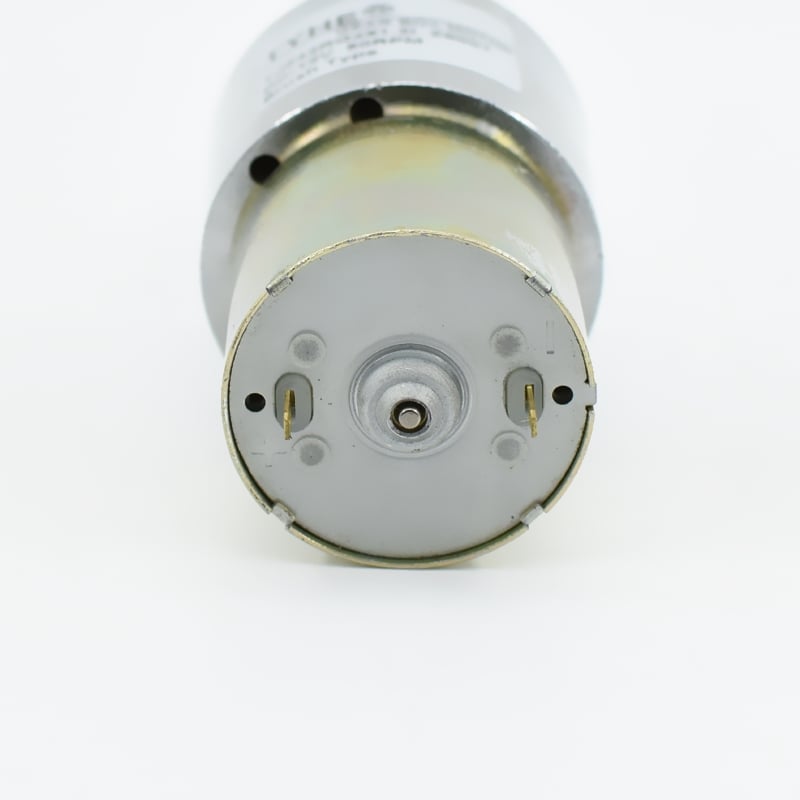

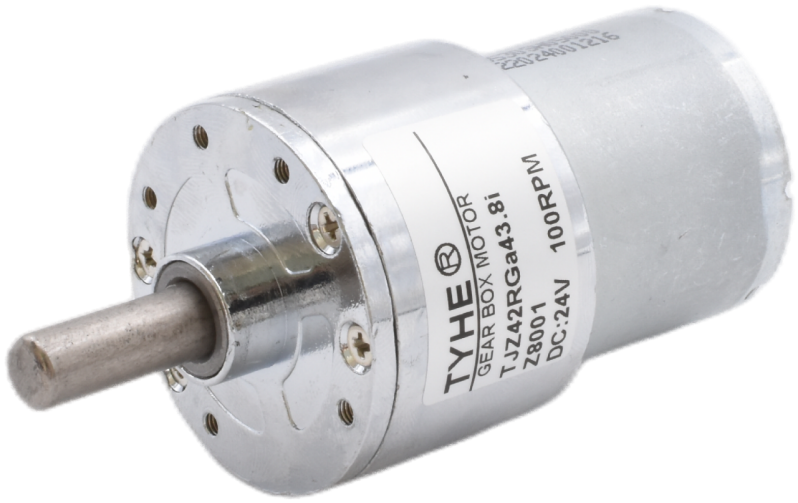

| Picture of motor 电机实物图 | |||||||||||||||||||||
 | |||||||||||||||||||||
| Motor characteristics 电机特性 | |||||||||||||||||||||
| Housing material 安装面材质 | Zinc alloy 锌合金 | ||||||||||||||||||||
| Gear chain material 齿轮材质 | Powder metallurgy & Steel 粉末冶金及钢齿 | ||||||||||||||||||||
| Back lash 齿轮背隙 | ≤2° | ||||||||||||||||||||
| Bearings on output shaft 输出轴轴承 | Oil bearing 含油轴承 | ||||||||||||||||||||
| Recommended max input speed 建议最大输入转速 | ≤10000RPM | ||||||||||||||||||||
| Radial force 径向力 | ≤2.5kgf | ||||||||||||||||||||
| Axial force 轴向力 | ≤1.5kgf | ||||||||||||||||||||
| Maximum pressure force on shaft 主轴最大承受压入力 | ≤15kgf | ||||||||||||||||||||
| Radial clearance 径向间隙 | ≤0.1mm | ||||||||||||||||||||
| Axial clearance 轴向间隙 | ≤0.3mm | ||||||||||||||||||||
| Operating temperature range 使用温度范围 | -20℃-120℃ | ||||||||||||||||||||
| Commutator 换向结构 | Brushed | ||||||||||||||||||||
| Direction of rotation 旋转方向 | CW / CCW | ||||||||||||||||||||
| Noise 噪音 | ≤50dB | ||||||||||||||||||||
| DC Motor Technical Data 直流电机参数 | |||||||||||||||||||||
| Values at 25-30℃ 室温下测量数值 | |||||||||||||||||||||
|
Model 型号 |
Rated Voltage（V） 额定电压 |
No-Load 空载参数 |
Rated 额定参数 |
Stall 堵转参数 |
*Tips: The datasheet on left side are limited, please consult our staffs for more parameter information. 提示：左边的数据表参数有限，请联系客服获取更多参数信息。 |
||||||||||||||||
|
Speed 转速 |
Current 电流 |
Speed 转速 |
Current 电流 |
Torque 力矩 |
Output 输出功 |
Eff 效率 |
Torque 力矩 |
Current 电流 |
|||||||||||||
| rpm | mA | rpm | A | mN.m | W | % | mN.m | A | |||||||||||||
| RS530 | 12 | 5000 | 160 | 4000 | 0.49 | 8.90 | 3.73 | 62.86 | 26.70 | 3.05 | |||||||||||
| RS530 | 24 | 7500 | 72 | 6000 | 0.37 | 9.25 | 5.81 | 64.63 | 27.75 | 3.20 | |||||||||||
| Motor With Gearbox Technical Data 减速电机参数 | |||||||||||||||||||||
| Gearbox data 减速箱参数 | |||||||||||||||||||||
|
Gear ratio 减速比 n : 1 |
3.1 | 4.8 | 6.1 | 8.3 | 10.3 | 12.8 | 16.4 | 18.2 | 27.4 | 34.2 | 43.8 | 59.3 | 73 | 91.2 | 120 | 158 | 195 | 243 | 323 | ||
|
Number of gear stages 减速级数 |
2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 6 | ||
|
Gearbox Length 齿轮箱长度(mm) |
25.7 | 25.7 | 25.7 | 25.7 | 25.7 | 25.7 | 25.7 | 25.7 | 25.7 | 25.7 | 25.7 | 29.5 | 29.5 | 29.5 | 29.5 | 32.7 | 32.7 | 32.7 | 32.7 | ||
|
Efficiency 效率(%) |
0.72 | 0.72 | 0.72 | 0.61 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.44 | 0.38 | 0.38 | 0.38 | 0.38 | ||
| RS530-12V-5000R | |||||||||||||||||||||
|
No-load speed 空载转速(RPM) |
1612.9 | 1041.7 | 819.7 | 602.4 | 485.4 | 390.6 | 304.9 | 274.7 | 182.5 | 146.2 | 114.2 | 84.3 | 68.5 | 54.8 | 41.7 | 31.6 | 25.6 | 20.6 | 15.5 | ||
|
Rated speed 额定转速(RPM) |
1290.3 | 833.3 | 655.7 | 481.9 | 388.3 | 312.5 | 243.9 | 219.8 | 146.0 | 117.0 | 91.3 | 67.5 | 54.8 | 43.9 | 33.3 | 25.3 | 20.5 | 16.5 | 12.4 | ||
|
Rated torque 额定扭矩(N.M) |
0.020 | 0.031 | 0.039 | 0.045 | 0.056 | 0.070 | 0.090 | 0.085 | 0.127 | 0.159 | 0.203 | 0.234 | 0.288 | 0.360 | 0.474 | 0.530 | 0.655 | 0.816 | 1.084 | ||
|
Rated torque 额定扭矩(KG.CM) |
0.20 | 0.30 | 0.38 | 0.44 | 0.55 | 0.69 | 0.88 | 0.83 | 1.25 | 1.56 | 1.99 | 2.29 | 2.83 | 3.53 | 4.64 | 5.20 | 6.41 | 7.99 | 10.63 | ||
|
Rated torque 额定扭矩(LB.IN) |
0.23 | 0.35 | 0.44 | 0.51 | 0.64 | 0.79 | 1.01 | 0.95 | 1.44 | 1.79 | 2.30 | 2.64 | 3.25 | 4.07 | 5.35 | 5.99 | 7.39 | 9.21 | 12.24 | ||
| RS530-24V-7500R | |||||||||||||||||||||
|
No-load speed 空载转速(RPM) |
2419.4 | 1562.5 | 1229.5 | 903.6 | 728.2 | 585.9 | 457.3 | 412.1 | 273.7 | 219.3 | 171.2 | 126.5 | 102.7 | 82.2 | 62.5 | 47.5 | 38.5 | 30.9 | 23.2 | ||
|
Rated speed 额定转速(RPM) |
1935.5 | 1250.0 | 983.6 | 722.9 | 582.5 | 468.8 | 365.9 | 329.7 | 219.0 | 175.4 | 137.0 | 101.2 | 82.2 | 65.8 | 50.0 | 38.0 | 30.8 | 24.7 | 18.6 | ||
|
Rated torque 额定扭矩(N.M) |
0.021 | 0.032 | 0.041 | 0.047 | 0.059 | 0.073 | 0.093 | 0.088 | 0.132 | 0.165 | 0.211 | 0.243 | 0.300 | 0.374 | 0.493 | 0.551 | 0.680 | 0.848 | 1.127 | ||
|
Rated torque 额定扭矩(KG.CM) |
0.20 | 0.31 | 0.40 | 0.46 | 0.57 | 0.71 | 0.91 | 0.86 | 1.30 | 1.62 | 2.07 | 2.39 | 2.94 | 3.67 | 4.83 | 5.40 | 6.67 | 8.31 | 11.04 | ||
|
Rated torque 额定扭矩(LB.IN) |
0.23 | 0.36 | 0.46 | 0.53 | 0.66 | 0.82 | 1.05 | 0.99 | 1.49 | 1.86 | 2.39 | 2.75 | 3.38 | 4.23 | 5.56 | 6.22 | 7.68 | 9.57 | 12.72 | ||

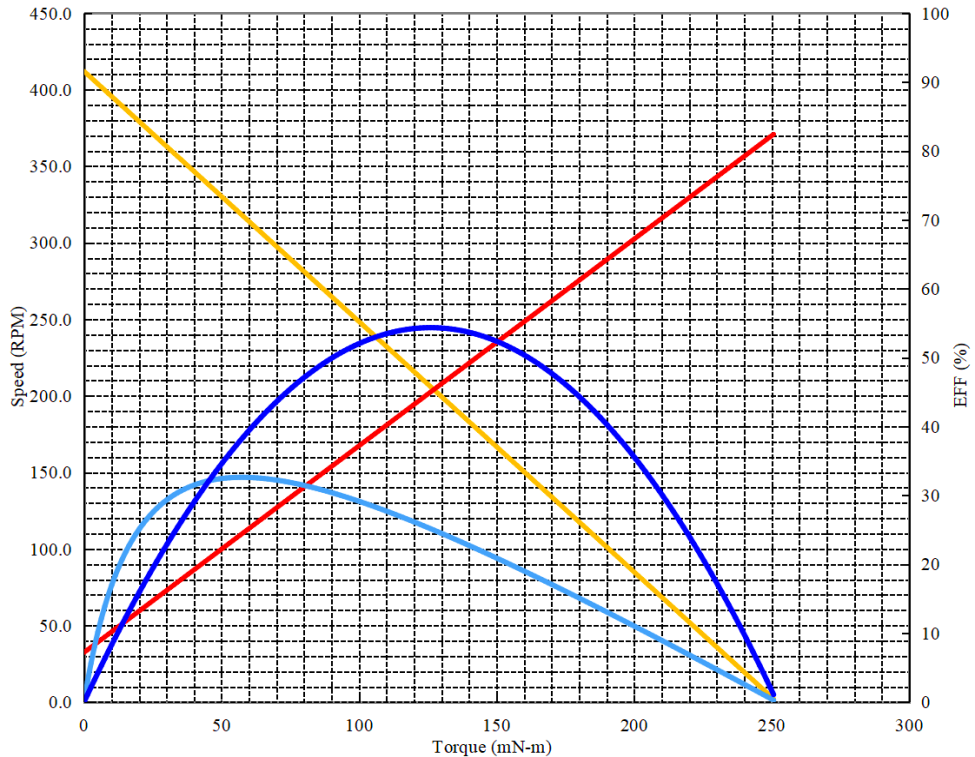

| Gear motor curve case 减速电机曲线示例 | |||||||||||||||||||||
| Project 工程名: | DC GEAR MOTOR | Date 日期: | 2025/3/26 | Performance (in an ambient temperature of 25-30℃) | |||||||||||||||||
| Motor speed转速: | 7500RPM | Full scale 量程: | 100% | Eff | Rapidly test to prevent temperature rise and overload damage. | ||||||||||||||||
| Gear chain 级数: | 4 | 5.0 | Watts | Constant voltage 恒压加载: | 24 | Volts | |||||||||||||||
| Gear ratio 减速比: | 18.2 | 1.0 | Amp. | Direction 方向: | CW/CCW | ||||||||||||||||
 |
At no-load 空载参数 | ||||||||||||||||||||
| Speed 转速: | 412.0 | RPM | |||||||||||||||||||
| Current电流: | 0.07 | AMPS | |||||||||||||||||||
| Max instantaneous parameters 最大瞬时参数 | |||||||||||||||||||||
| Torque 扭矩 : | 246.47 | mN-m | |||||||||||||||||||
| Current 电流: | 0.83 | AMPS | |||||||||||||||||||
| At maximum efficiency 最高效率点参数 | |||||||||||||||||||||
| Efficiency 效率 : | 32.6 | % | |||||||||||||||||||
| Torque 扭矩 : | 57.4 | mN-m | |||||||||||||||||||
| Speed 转速 : | 318.2 | RPM | |||||||||||||||||||
| Current 电流: | 0.24 | AMPS | |||||||||||||||||||
| Output 输出功率: | 1.91 | Watts | |||||||||||||||||||
| At maximum power output 最大功率输出参数 | |||||||||||||||||||||
| Output 输出功率 : | 2.717 | Watts | |||||||||||||||||||
| Torque 扭矩 : | 126.0 | mN-m | |||||||||||||||||||
| Speed 转速 : | 206.0 | RPM | |||||||||||||||||||
| Current 电流 : | 0.45 | AMPS | |||||||||||||||||||
| Production Combination 其他配件 | |||||||||||||||||||||
| Accessories 名称 | Voltage 电压 | Resolution 分辨率 | Channels 通道数 | Remark | |||||||||||||||||
| Magnetic Encoder 磁性编码器 | 5V-24V | 12ppr | A&B | ||||||||||||||||||
TJX38RGa
TJX38RGb
TJX36RGb
TJX36R3650BL
