Reversible 37mm Mini Gear Box 12v 24v 10 Rpm 8rpm 14rpm 15rpm High Torque Low Rpm 20kg 15kgcm Dc Spur Gear Motor with Ce Rohs
| DC Gear Motor直流减速电机 | 2 Nm | 8 Watts | |||||||||||||||||||
| RS530 Micro brushed dc motor with spur gearbox | For combination with | ||||||||||||||||||||
| Hall sensor encoder | |||||||||||||||||||||
| 可搭配磁性编码器 | |||||||||||||||||||||
| TJZ37RGa Series | |||||||||||||||||||||

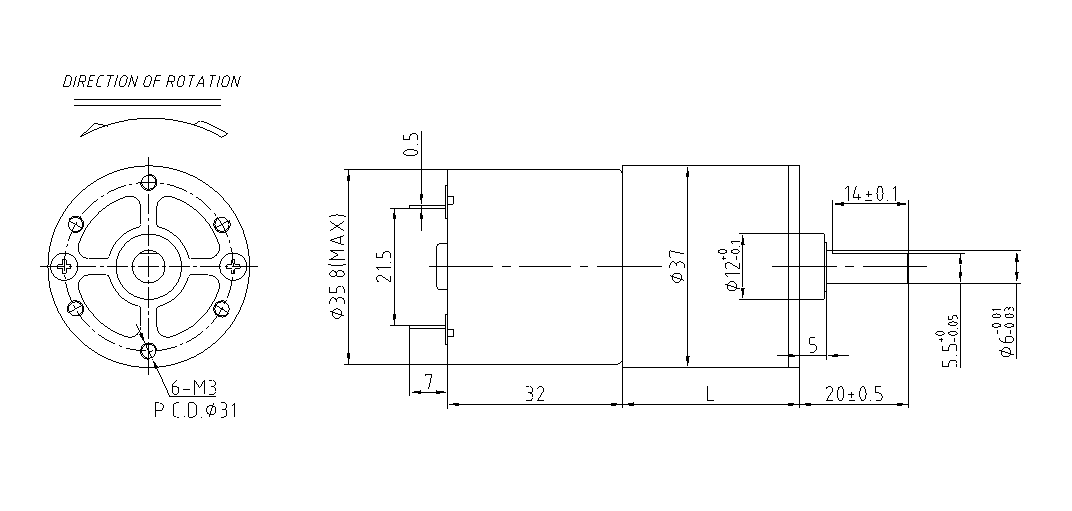

| Dimensional drawing 外形尺寸图(mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

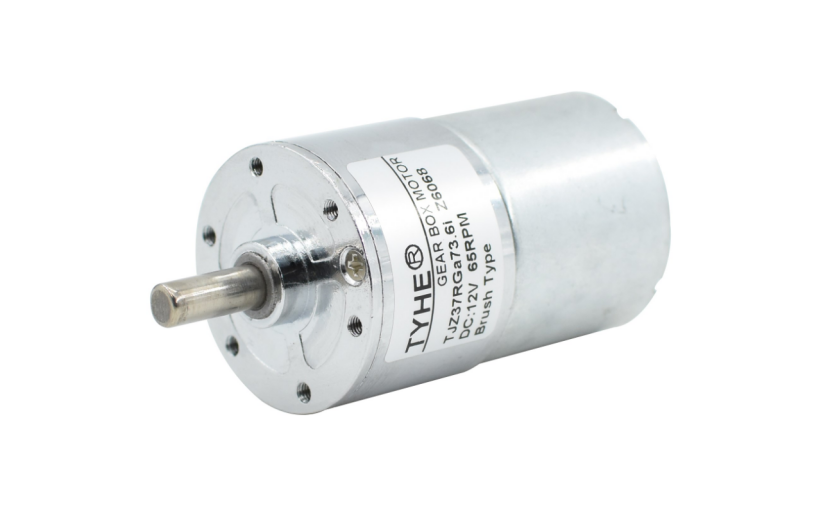

| Picture of motor 电机实物图 | |||||||||||||||||||||
 | |||||||||||||||||||||
| Motor characteristics 电机特性 | |||||||||||||||||||||
| Housing material 安装面材质 | Zinc alloy 锌合金 | ||||||||||||||||||||
| Gear chain material 齿轮材质 | Powder metallurgy & Steel 粉末冶金及钢齿 | ||||||||||||||||||||
| Back lash 齿轮背隙 | ≤2° | ||||||||||||||||||||
| Bearings on output shaft 输出轴轴承 | Oil bearing 含油轴承 | ||||||||||||||||||||
| Recommended max input speed 建议最大输入转速 | ≤10000RPM | ||||||||||||||||||||
| Radial force 径向力 | ≤1kgf | ||||||||||||||||||||
| Axial force 轴向力 | ≤0.7kgf | ||||||||||||||||||||
| Maximum pressure force on shaft 主轴最大承受压入力 | ≤10kgf | ||||||||||||||||||||
| Radial clearance 径向间隙 | ≤0.1mm | ||||||||||||||||||||
| Axial clearance 轴向间隙 | ≤0.3mm | ||||||||||||||||||||
| Operating temperature range 使用温度范围 | -20℃-120℃ | ||||||||||||||||||||
| Commutator 换向结构 | Brushed | ||||||||||||||||||||
| Direction of rotation 旋转方向 | CW / CCW | ||||||||||||||||||||
| Noise 噪音 | ≤50dB | ||||||||||||||||||||
| DC Motor Technical Data 直流电机参数 | |||||||||||||||||||||
| Values at 25-30℃ 室温下测量数值 | |||||||||||||||||||||
|
Model 型号 |
Rated Voltage（V） 额定电压 |
No-Load 空载参数 |
Rated 额定参数 |
Stall 堵转参数 |
*Tips: The datasheet on left side are limited, please consult our staffs for more parameter information. 提示：左边的数据表参数有限，请联系客服获取更多参数信息。 |
||||||||||||||||
|
Speed 转速 |
Current 电流 |
Speed 转速 |
Current 电流 |
Torque 力矩 |
Output 输出功 |
Eff 效率 |
Torque 力矩 |
Current 电流 |
|||||||||||||
| rpm | mA | rpm | A | mN.m | W | % | mN.m | A | |||||||||||||
| RS530 | 12 | 5000 | 160 | 4000 | 0.49 | 8.90 | 3.73 | 62.86 | 26.70 | 3.05 | |||||||||||
| RS530 | 24 | 7500 | 72 | 6000 | 0.37 | 9.25 | 5.81 | 64.63 | 27.75 | 3.20 | |||||||||||
| Motor With Gearbox Technical Data 减速电机参数 | |||||||||||||||||||||
| Gearbox data 减速箱参数 | |||||||||||||||||||||
|
Gear ratio 减速比 n : 1 |
6.9 | 8.4 | 13.5 | 16 | 19.3 | 24.4 | 37 | 45 | 73.6 | 95 | 105 | 172 | 244 | 310 | 516 | 627 | 1093 | 1328 | 1613 | ||
|
Number of gear stages 减速级数 |
2 | 3 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 6 | 7 | 7 | 7 | 8 | 8 | 8 | ||
|
Gearbox Length 齿轮箱长度(mm) |
22.5 | 22.5 | 22.5 | 22.5 | 24.5 | 24.5 | 24.5 | 26.5 | 26.5 | 26.5 | 29.5 | 29.5 | 29.5 | 32.5 | 32.5 | 32.5 | 32.5 | 32.5 | 32.5 | ||
|
Efficiency 效率(%) |
0.72 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.38 | 0.38 | 0.38 | 0.32 | 0.32 | 0.32 | 0.27 | 0.27 | 0.27 | ||
| RS530-12V-5000R | |||||||||||||||||||||
|
No-load speed 空载转速(RPM) |
724.6 | 595.2 | 370.4 | 312.5 | 259.1 | 204.9 | 135.1 | 111.1 | 67.9 | 52.6 | 47.6 | 29.1 | 20.5 | 16.1 | 9.7 | 8.0 | 4.6 | 3.8 | 3.1 | ||
|
Rated speed 额定转速(RPM) |
579.7 | 476.2 | 296.3 | 250.0 | 207.3 | 163.9 | 108.1 | 88.9 | 54.3 | 42.1 | 38.1 | 23.3 | 16.4 | 12.9 | 7.8 | 6.4 | 3.7 | 3.0 | 2.5 | ||
|
Rated torque 额定扭矩(N.M) |
0.044 | 0.046 | 0.074 | 0.087 | 0.090 | 0.113 | 0.172 | 0.178 | 0.291 | 0.375 | 0.352 | 0.577 | 0.819 | 0.884 | 1.472 | 1.789 | 2.000 | 2.000 | 2.000 | ||
|
Rated torque 额定扭矩(KG.CM) |
0.43 | 0.45 | 0.72 | 0.86 | 0.88 | 1.11 | 1.68 | 1.74 | 2.85 | 3.68 | 3.45 | 5.66 | 8.03 | 8.67 | 14.43 | 17.53 | 19.60 | 19.60 | 19.60 | ||
|
Rated torque 额定扭矩(LB.IN) |
0.50 | 0.52 | 0.83 | 0.99 | 1.01 | 1.28 | 1.94 | 2.01 | 3.28 | 4.24 | 3.98 | 6.52 | 9.25 | 9.99 | 16.62 | 20.20 | 22.58 | 22.58 | 22.58 | ||
| RS530-24V-7500R | |||||||||||||||||||||
|
No-load speed 空载转速(RPM) |
1087.0 | 892.9 | 555.6 | 468.8 | 388.6 | 307.4 | 202.7 | 166.7 | 101.9 | 78.9 | 71.4 | 43.6 | 30.7 | 24.2 | 14.5 | 12.0 | 6.9 | 5.6 | 4.6 | ||
|
Rated speed 额定转速(RPM) |
869.6 | 714.3 | 444.4 | 375.0 | 310.9 | 245.9 | 162.2 | 133.3 | 81.5 | 63.2 | 57.1 | 34.9 | 24.6 | 19.4 | 11.6 | 9.6 | 5.5 | 4.5 | 3.7 | ||
|
Rated torque 额定扭矩(N.M) |
0.046 | 0.048 | 0.077 | 0.091 | 0.093 | 0.118 | 0.179 | 0.185 | 0.302 | 0.390 | 0.366 | 0.600 | 0.851 | 0.919 | 1.530 | 1.859 | 2.000 | 2.000 | 2.000 | ||
|
Rated torque 额定扭矩(KG.CM) |
0.45 | 0.47 | 0.75 | 0.89 | 0.91 | 1.15 | 1.75 | 1.81 | 2.96 | 3.82 | 3.59 | 5.88 | 8.34 | 9.01 | 15.00 | 18.22 | 19.60 | 19.60 | 19.60 | ||
|
Rated torque 额定扭矩(LB.IN) |
0.52 | 0.54 | 0.87 | 1.03 | 1.05 | 1.33 | 2.02 | 2.09 | 3.41 | 4.40 | 4.14 | 6.77 | 9.61 | 10.38 | 17.28 | 20.99 | 22.58 | 22.58 | 22.58 | ||
| Gear motor curve case 减速电机曲线示例 | |||||||||||||||||||||
| Project 工程名: | DC GEAR MOTOR | Date 日期: | 2025/3/26 | Performance (in an ambient temperature of 25-30℃) | |||||||||||||||||
| Motor speed转速: | 7500RPM | Full scale 量程: | 100% | Eff | Rapidly test to prevent temperature rise and overload damage. | ||||||||||||||||
| Gear chain 级数: | 6 | 5.0 | Watts | Constant voltage 恒压加载: | 24 | Volts | |||||||||||||||
| Gear ratio 减速比: | 244 | 1.0 | Amp. | Direction 方向: | CW/CCW | ||||||||||||||||
 |
At no-load 空载参数 | ||||||||||||||||||||
| Speed 转速: | 26.5 | RPM | |||||||||||||||||||
| Current电流: | 0.07 | AMPS | |||||||||||||||||||
| Max instantaneous parameters 最大瞬时参数 | |||||||||||||||||||||
| Torque 扭矩 : | 3440.32 | mN-m | |||||||||||||||||||
| Current 电流: | 0.90 | AMPS | |||||||||||||||||||
| At maximum efficiency 最高效率点参数 | |||||||||||||||||||||
| Efficiency 效率 : | 27.3 | % | |||||||||||||||||||
| Torque 扭矩 : | 772.0 | mN-m | |||||||||||||||||||
| Speed 转速 : | 20.7 | RPM | |||||||||||||||||||
| Current 电流: | 0.25 | AMPS | |||||||||||||||||||
| Output 输出功率: | 1.67 | Watts | |||||||||||||||||||
| At maximum power output 最大功率输出参数 | |||||||||||||||||||||
| Output 输出功率 : | 2.429 | Watts | |||||||||||||||||||
| Torque 扭矩 : | 1750.7 | mN-m | |||||||||||||||||||
| Speed 转速 : | 13.3 | RPM | |||||||||||||||||||
| Current 电流 : | 0.49 | AMPS | |||||||||||||||||||
| Production Combination 其他配件 | |||||||||||||||||||||
| Accessories 名称 | Voltage 电压 | Resolution 分辨率 | Channels 通道数 | Remark | |||||||||||||||||
| Magnetic Encoder 磁性编码器 | 5V-24V | 12ppr | A&B | ||||||||||||||||||
