Factory wholesale Low RPM 10kg high torque 12W 8W Micro DC Metal Gear Motor high torque low rpm 12V 24V with 5RPM with ce rohs
| DC Gear Motor直流减速电机 | 2 Nm | 15 Watts | |||||||||||||||||||
| RS545 Micro brushed dc motor with spur gearbox | For combination with | ||||||||||||||||||||
| Hall sensor encoder | |||||||||||||||||||||
| 可搭配磁性编码器 | |||||||||||||||||||||
| TJZ37FGb Series | |||||||||||||||||||||

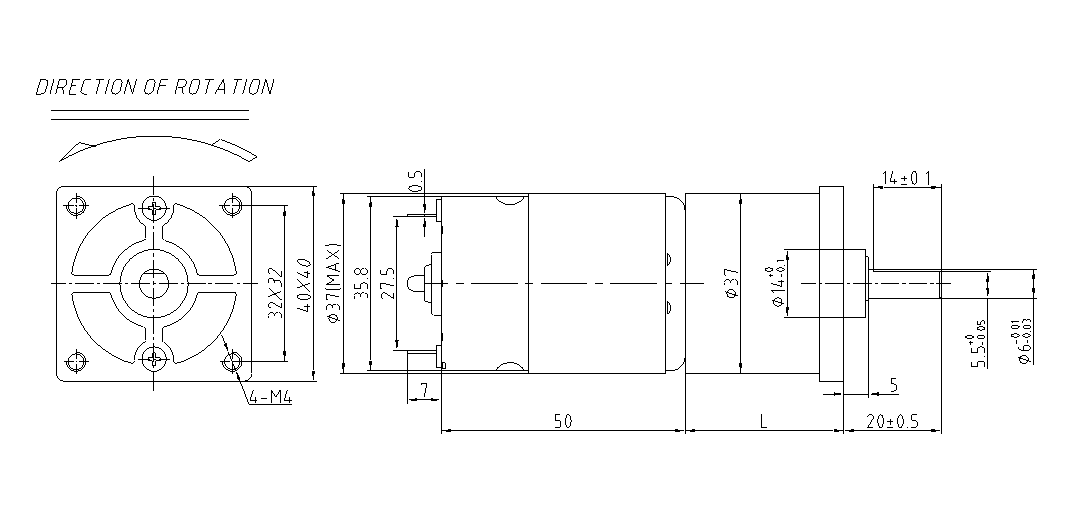

| Dimensional drawing 外形尺寸图(mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

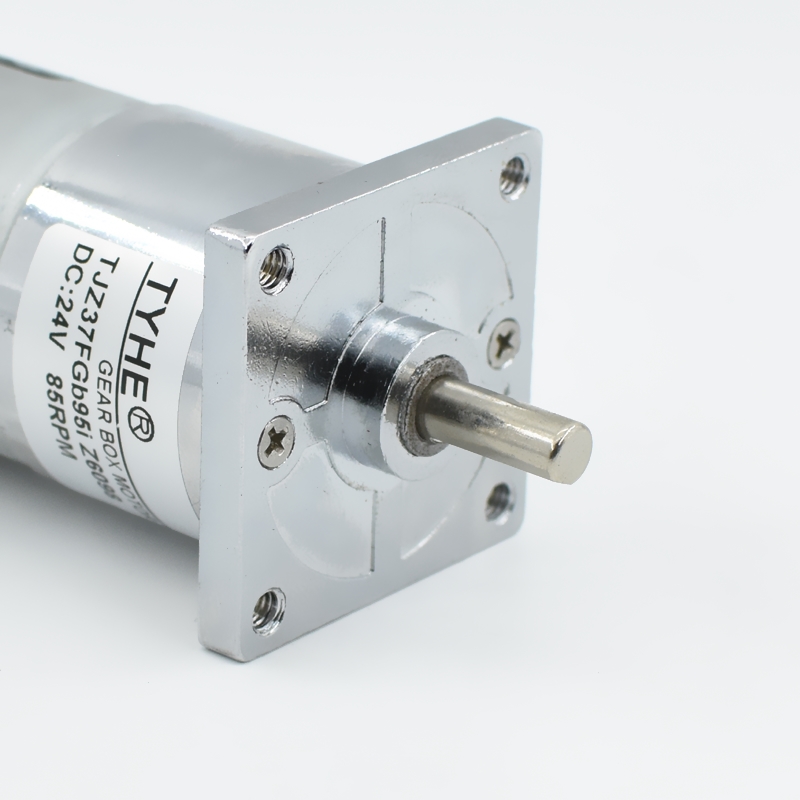

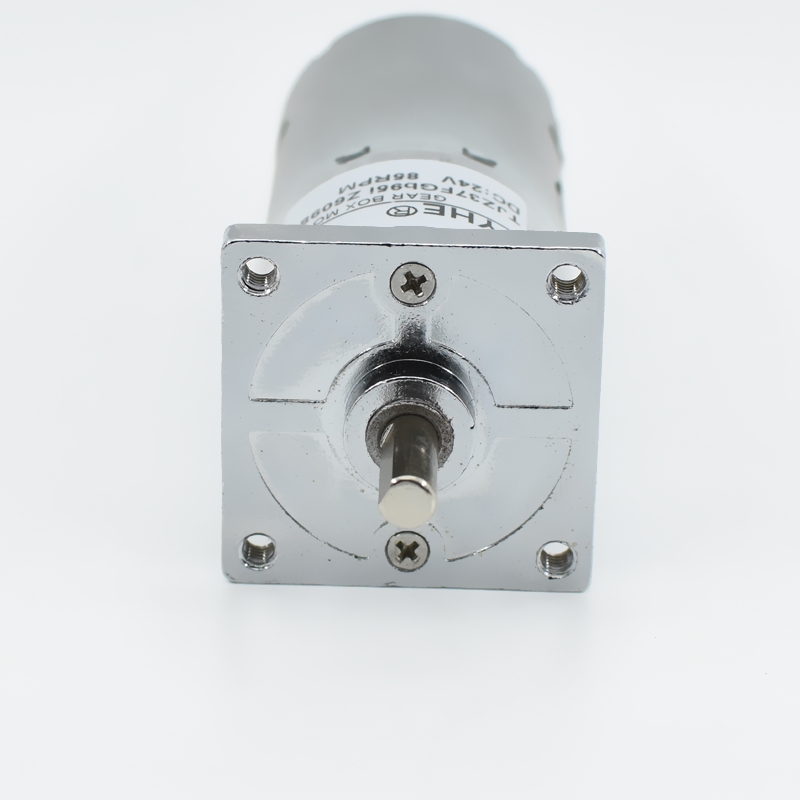

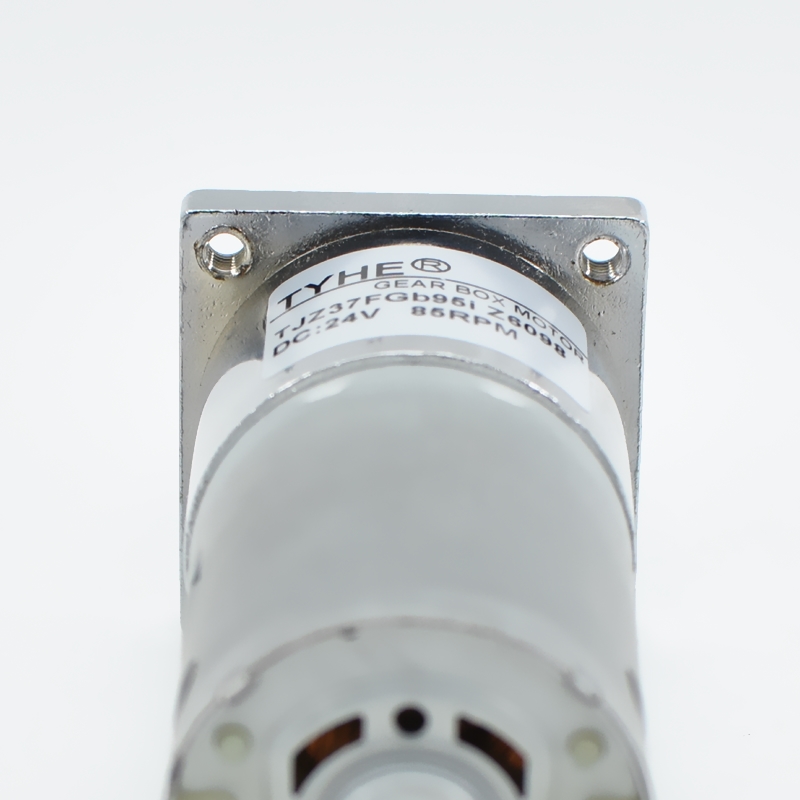

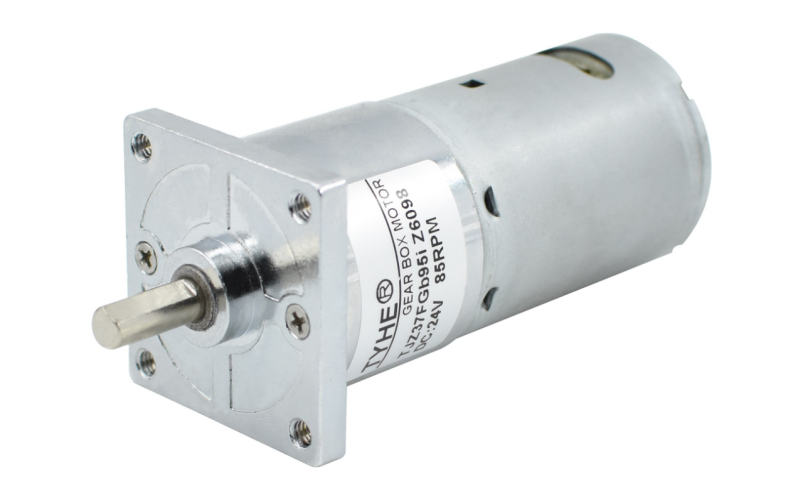

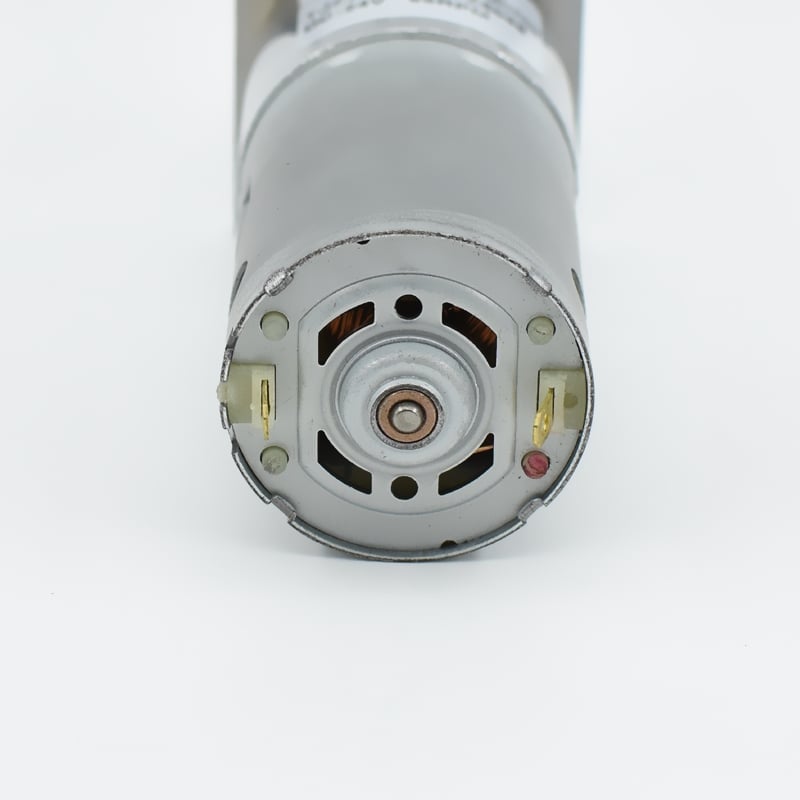

| Picture of motor 电机实物图 | |||||||||||||||||||||
 | |||||||||||||||||||||
| Motor characteristics 电机特性 | |||||||||||||||||||||
| Housing material 安装面材质 | Zinc alloy 锌合金 | ||||||||||||||||||||
| Gear chain material 齿轮材质 | Powder metallurgy & Steel 粉末冶金及钢齿 | ||||||||||||||||||||
| Back lash 齿轮背隙 | ≤2° | ||||||||||||||||||||
| Bearings on output shaft 输出轴轴承 | Oil bearing 含油轴承 | ||||||||||||||||||||
| Recommended max input speed 建议最大输入转速 | ≤10000RPM | ||||||||||||||||||||
| Radial force 径向力 | ≤1kgf | ||||||||||||||||||||
| Axial force 轴向力 | ≤0.7kgf | ||||||||||||||||||||
| Maximum pressure force on shaft 主轴最大承受压入力 | ≤10kgf | ||||||||||||||||||||
| Radial clearance 径向间隙 | ≤0.1mm | ||||||||||||||||||||
| Axial clearance 轴向间隙 | ≤0.3mm | ||||||||||||||||||||
| Operating temperature range 使用温度范围 | -20℃-120℃ | ||||||||||||||||||||
| Commutator 换向结构 | Brushed | ||||||||||||||||||||
| Direction of rotation 旋转方向 | CW / CCW | ||||||||||||||||||||
| Noise 噪音 | ≤60dB | ||||||||||||||||||||
| DC Motor Technical Data 直流电机参数 | |||||||||||||||||||||
| Values at 25-30℃ 室温下测量数值 | |||||||||||||||||||||
|
Model 型号 |
Rated Voltage（V） 额定电压 |
No-Load 空载参数 |
Rated 额定参数 |
Stall 堵转参数 |
*Tips: The datasheet on left side are limited, please consult our staffs for more parameter information. 提示：左边的数据表参数有限，请联系客服获取更多参数信息。 |
||||||||||||||||
|
Speed 转速 |
Current 电流 |
Speed 转速 |
Current 电流 |
Torque 力矩 |
Output 输出功 |
Eff 效率 |
Torque 力矩 |
Current 电流 |
|||||||||||||
| rpm | mA | rpm | A | mN.m | W | % | mN.m | A | |||||||||||||
| RS545 | 12 | 8300 | 393 | 6640 | 1.52 | 16.80 | 11.68 | 63.92 | 50.40 | 11.20 | |||||||||||
| RS545 | 24 | 6000 | 160 | 4800 | 0.58 | 17.50 | 8.80 | 63.01 | 52.50 | 4.10 | |||||||||||
| Motor With Gearbox Technical Data 减速电机参数 | |||||||||||||||||||||
| Gearbox data 减速箱参数 | |||||||||||||||||||||
|
Gear ratio 减速比 n : 1 |
4.6 | 5.9 | 8.4 | 10.6 | 13.5 | 19.3 | 24.4 | 31.6 | 45 | 57 | 73.6 | 105 | 133 | 172 | 245 | 310 | 401 | ||||
|
Number of gear stages 减速级数 |
2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 6 | 7 | 7 | 7 | ||||
|
Gearbox Length 齿轮箱长度(mm) |
25.5 | 25.5 | 25.5 | 25.5 | 25.5 | 27.5 | 27.5 | 27.5 | 29.5 | 29.5 | 29.5 | 32.5 | 32.5 | 32.5 | 35.5 | 35.5 | 35.5 | ||||
|
Efficiency 效率(%) |
0.72 | 0.72 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.38 | 0.38 | 0.38 | 0.32 | 0.32 | 0.32 | ||||
| RS545-12V-8300R | |||||||||||||||||||||
|
No-load speed 空载转速(RPM) |
1804.3 | 1406.8 | 988.1 | 783.0 | 614.8 | 430.1 | 340.2 | 262.7 | 184.4 | 145.6 | 112.8 | 79.0 | 62.4 | 48.3 | 33.9 | 26.8 | 20.7 | ||||
|
Rated speed 额定转速(RPM) |
1443.5 | 1125.4 | 790.5 | 626.4 | 491.9 | 344.0 | 272.1 | 210.1 | 147.6 | 116.5 | 90.2 | 63.2 | 49.9 | 38.6 | 27.1 | 21.4 | 16.6 | ||||
|
Rated torque 额定扭矩(N.M) |
0.056 | 0.072 | 0.087 | 0.109 | 0.139 | 0.169 | 0.214 | 0.277 | 0.335 | 0.425 | 0.549 | 0.665 | 0.843 | 1.090 | 1.319 | 1.670 | 2.000 | ||||
|
Rated torque 额定扭矩(KG.CM) |
0.55 | 0.70 | 0.85 | 1.07 | 1.36 | 1.66 | 2.10 | 2.72 | 3.29 | 4.16 | 5.38 | 6.52 | 8.26 | 10.68 | 12.93 | 16.36 | 19.60 | ||||
|
Rated torque 额定扭矩(LB.IN) |
0.63 | 0.81 | 0.98 | 1.23 | 1.57 | 1.91 | 2.42 | 3.13 | 3.79 | 4.80 | 6.19 | 7.51 | 9.51 | 12.30 | 14.90 | 18.85 | 22.58 | ||||
| RS545-24V-6000R | |||||||||||||||||||||
|
No-load speed 空载转速(RPM) |
1304.3 | 1016.9 | 714.3 | 566.0 | 444.4 | 310.9 | 245.9 | 189.9 | 133.3 | 105.3 | 81.5 | 57.1 | 45.1 | 34.9 | 24.5 | 19.4 | 15.0 | ||||
|
Rated speed 额定转速(RPM) |
1043.5 | 813.6 | 571.4 | 452.8 | 355.6 | 248.7 | 196.7 | 151.9 | 106.7 | 84.2 | 65.2 | 45.7 | 36.1 | 27.9 | 19.6 | 15.5 | 12.0 | ||||
|
Rated torque 额定扭矩(N.M) |
0.058 | 0.075 | 0.090 | 0.114 | 0.145 | 0.176 | 0.223 | 0.289 | 0.349 | 0.443 | 0.571 | 0.693 | 0.878 | 1.135 | 1.374 | 1.739 | 2.000 | ||||
|
Rated torque 额定扭矩(KG.CM) |
0.57 | 0.73 | 0.88 | 1.12 | 1.42 | 1.73 | 2.18 | 2.83 | 3.42 | 4.34 | 5.60 | 6.79 | 8.60 | 11.13 | 13.47 | 17.04 | 19.60 | ||||
|
Rated torque 额定扭矩(LB.IN) |
0.66 | 0.84 | 1.02 | 1.29 | 1.64 | 1.99 | 2.52 | 3.26 | 3.95 | 5.00 | 6.45 | 7.82 | 9.91 | 12.82 | 15.52 | 19.64 | 22.58 | ||||

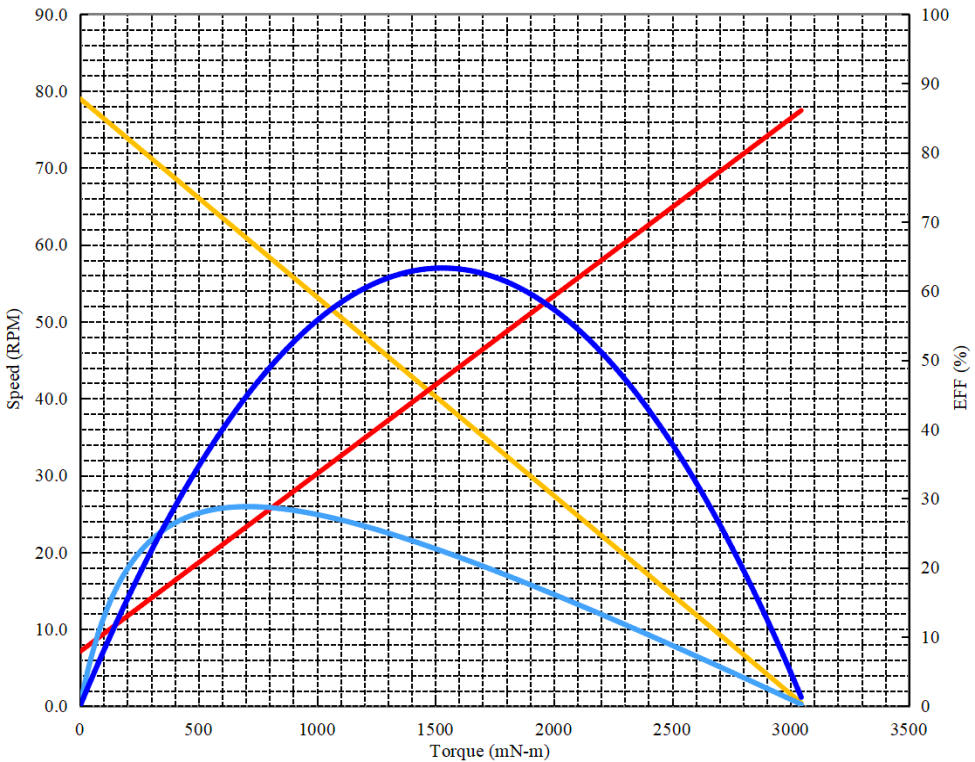

| Gear motor curve case 减速电机曲线示例 | |||||||||||||||||||||
| Project 工程名: | DC GEAR MOTOR | Date 日期: | 2025/3/26 | Performance (in an ambient temperature of 25-30℃) | |||||||||||||||||
| Motor speed转速: | 8300RPM | Full scale 量程: | 100% | Eff | Rapidly test to prevent temperature rise and overload damage. | ||||||||||||||||
| Gear chain 级数: | 5 | 10.0 | Watts | Constant voltage 恒压加载: | 12 | Volts | |||||||||||||||
| Gear ratio 减速比: | 105 | 5.0 | Amp. | Direction 方向: | CW/CCW | ||||||||||||||||
 |
At no-load 空载参数 | ||||||||||||||||||||
| Speed 转速: | 79.0 | RPM | |||||||||||||||||||
| Current电流: | 0.39 | AMPS | |||||||||||||||||||
| Max instantaneous parameters 最大瞬时参数 | |||||||||||||||||||||
| Torque 扭矩 : | 3017.93 | mN-m | |||||||||||||||||||
| Current 电流: | 4.32 | AMPS | |||||||||||||||||||
| At maximum efficiency 最高效率点参数 | |||||||||||||||||||||
| Efficiency 效率 : | 28.8 | % | |||||||||||||||||||
| Torque 扭矩 : | 709.0 | mN-m | |||||||||||||||||||
| Speed 转速 : | 60.7 | RPM | |||||||||||||||||||
| Current 电流: | 1.30 | AMPS | |||||||||||||||||||
| Output 输出功率: | 4.51 | Watts | |||||||||||||||||||
| At maximum power output 最大功率输出参数 | |||||||||||||||||||||
| Output 输出功率 : | 6.329 | Watts | |||||||||||||||||||
| Torque 扭矩 : | 1530.2 | mN-m | |||||||||||||||||||
| Speed 转速 : | 39.5 | RPM | |||||||||||||||||||
| Current 电流 : | 2.36 | AMPS | |||||||||||||||||||
| Production Combination 其他配件 | |||||||||||||||||||||
| Accessories 名称 | Voltage 电压 | Resolution 分辨率 | Channels 通道数 | Remark | |||||||||||||||||
| Magnetic Encoder 磁性编码器 | 5V-24V | 12ppr | A&B | ||||||||||||||||||
