Custom mini 17mm long life gear box 3v 12v 24 volt high speed 150rpm 180rpm 800rpm 0.5w 2kgcm 1kg brush dc geared motors ce rohs
| DC Gear Motor直流减速电机 | 0.4 Nm | 2 Watts | |||||||||||||||||||
| FF050 Micro brushed dc motor with spur gearbox | For combination with | ||||||||||||||||||||
| Hall sensor encoder | |||||||||||||||||||||
| 可搭配磁性编码器 | |||||||||||||||||||||
| TJZ17RU Series | |||||||||||||||||||||
| Dimensional drawing 外形尺寸图(mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

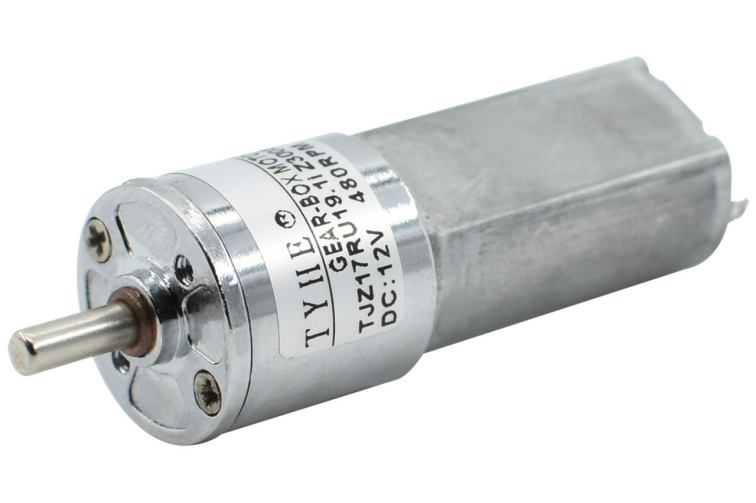

| Picture of motor 电机实物图 | |||||||||||||||||||||
 | |||||||||||||||||||||
| Motor characteristics 电机特性 | |||||||||||||||||||||
| Housing material 安装面材质 | Zinc alloy 锌合金 | ||||||||||||||||||||
| Gear chain material 齿轮材质 | Powder metallurgy 粉末冶金 | ||||||||||||||||||||
| Back lash 齿轮背隙 | ≤2° | ||||||||||||||||||||
| Bearings on output shaft 输出轴轴承 | Oil bearing 含油轴承 | ||||||||||||||||||||
| Recommended max input speed 建议最大输入转速 | ≤10000RPM | ||||||||||||||||||||
| Radial force 径向力 | ≤0.4kgf | ||||||||||||||||||||
| Axial force 轴向力 | ≤0.2kgf | ||||||||||||||||||||
| Maximum pressure force on shaft 主轴最大承受压入力 | ≤2kgf | ||||||||||||||||||||
| Radial clearance 径向间隙 | ≤0.1mm | ||||||||||||||||||||
| Axial clearance 轴向间隙 | ≤0.3mm | ||||||||||||||||||||
| Operating temperature range 使用温度范围 | -20℃-120℃ | ||||||||||||||||||||
| Commutator 换向结构 | Brushed | ||||||||||||||||||||
| Direction of rotation 旋转方向 | CW / CCW | ||||||||||||||||||||
| Noise 噪音 | ≤40dB | ||||||||||||||||||||
| DC Motor Technical Data 直流电机参数 | |||||||||||||||||||||
| Values at 25-30℃ 室温下测量数值 | |||||||||||||||||||||
|
Model 型号 |
Rated Voltage（V） 额定电压 |
No-Load 空载参数 |
Rated 额定参数 |
Stall 堵转参数 |
*Tips: The datasheet on left side are limited, please consult our staffs for more parameter information. 提示：左边的数据表参数有限，请联系客服获取更多参数信息。 |
||||||||||||||||
|
Speed 转速 |
Current 电流 |
Speed 转速 |
Current 电流 |
Torque 力矩 |
Output 输出功 |
Eff 效率 |
Torque 力矩 |
Current 电流 |
|||||||||||||
| rpm | mA | rpm | A | mN.m | W | % | mN.m | A | |||||||||||||
| FF050 | 6 | 7500 | 49 | 6000 | 0.12 | 0.77 | 0.48 | 69.01 | 2.31 | 0.52 | |||||||||||
| FF050 | 3 | 5000 | 59 | 4000 | 0.15 | 0.73 | 0.31 | 70.21 | 2.19 | 0.68 | |||||||||||
| Motor With Gearbox Technical Data 减速电机参数 | |||||||||||||||||||||
| Gearbox data 减速箱参数 | |||||||||||||||||||||
|
Gear ratio 减速比 n : 1 |
4.4 | 9.1 | 19.1 | 40 | 83.5 | 175 | 365 | ||||||||||||||
|
Number of gear stages 减速级数 |
2 | 3 | 4 | 5 | 6 | 7 | 8 | ||||||||||||||
|
Gearbox Length 齿轮箱长度(mm) |
16.5 | 16.5 | 16.5 | 16.5 | 18.5 | 20.5 | 22.5 | ||||||||||||||
|
Efficiency 效率(%) |
0.72 | 0.61 | 0.52 | 0.44 | 0.38 | 0.32 | 0.27 | ||||||||||||||
| FF050-6V-7500R | |||||||||||||||||||||
|
No-load speed 空载转速(RPM) |
1704.5 | 824.2 | 392.7 | 187.5 | 89.8 | 42.9 | 20.5 | ||||||||||||||
|
Rated speed 额定转速(RPM) |
1363.6 | 659.3 | 314.1 | 150.0 | 71.9 | 34.3 | 16.4 | ||||||||||||||
|
Rated torque 额定扭矩(N.M) |
0.002 | 0.004 | 0.008 | 0.014 | 0.024 | 0.043 | 0.077 | ||||||||||||||
|
Rated torque 额定扭矩(KG.CM) |
0.02 | 0.04 | 0.08 | 0.13 | 0.24 | 0.42 | 0.75 | ||||||||||||||
|
Rated torque 额定扭矩(LB.IN) |
0.03 | 0.05 | 0.09 | 0.15 | 0.27 | 0.49 | 0.86 | ||||||||||||||
| FF050-3V-5000R | |||||||||||||||||||||
|
No-load speed 空载转速(RPM) |
1136.4 | 549.5 | 261.8 | 125.0 | 59.9 | 28.6 | 13.7 | ||||||||||||||
|
Rated speed 额定转速(RPM) |
909.1 | 439.6 | 209.4 | 100.0 | 47.9 | 22.9 | 11.0 | ||||||||||||||
|
Rated torque 额定扭矩(N.M) |
0.002 | 0.004 | 0.007 | 0.013 | 0.023 | 0.041 | 0.073 | ||||||||||||||
|
Rated torque 额定扭矩(KG.CM) |
0.02 | 0.04 | 0.07 | 0.13 | 0.23 | 0.40 | 0.71 | ||||||||||||||
|
Rated torque 额定扭矩(LB.IN) |
0.03 | 0.05 | 0.08 | 0.15 | 0.26 | 0.46 | 0.82 | ||||||||||||||
| Gear motor curve case 减速电机曲线示例 | |||||||||||||||||||||
| Project 工程名: | DC GEAR MOTOR | Date 日期: | 2025/3/26 | Performance (in an ambient temperature of 25-30℃) | |||||||||||||||||
| Motor speed转速: | 7500RPM | Full scale 量程: | 100% | Eff | Rapidly test to prevent temperature rise and overload damage. | ||||||||||||||||
| Gear chain 级数: | 7 | 1.0 | Watts | Constant voltage 恒压加载: | 6 | Volts | |||||||||||||||
| Gear ratio 减速比: | 175 | 1.0 | Amp. | Direction 方向: | CW/CCW | ||||||||||||||||
 |
At no-load 空载参数 | ||||||||||||||||||||
| Speed 转速: | 42.9 | RPM | |||||||||||||||||||
| Current电流: | 0.05 | AMPS | |||||||||||||||||||
| Max instantaneous parameters 最大瞬时参数 | |||||||||||||||||||||
| Torque 扭矩 : | 295.47 | mN-m | |||||||||||||||||||
| Current 电流: | 0.56 | AMPS | |||||||||||||||||||
| At maximum efficiency 最高效率点参数 | |||||||||||||||||||||
| Efficiency 效率 : | 23.8 | % | |||||||||||||||||||
| Torque 扭矩 : | 68.3 | mN-m | |||||||||||||||||||
| Speed 转速 : | 33.1 | RPM | |||||||||||||||||||
| Current 电流: | 0.17 | AMPS | |||||||||||||||||||
| Output 输出功率: | 0.24 | Watts | |||||||||||||||||||
| At maximum power output 最大功率输出参数 | |||||||||||||||||||||
| Output 输出功率 : | 0.337 | Watts | |||||||||||||||||||
| Torque 扭矩 : | 150.1 | mN-m | |||||||||||||||||||
| Speed 转速 : | 21.5 | RPM | |||||||||||||||||||
| Current 电流 : | 0.31 | AMPS | |||||||||||||||||||
| Production Combination 其他配件 | |||||||||||||||||||||
| Accessories 名称 | Voltage 电压 | Resolution 分辨率 | Channels 通道数 | Remark | |||||||||||||||||
| Magnetic Encoder 磁性编码器 | 5V-24V | 12ppr | A&B | ||||||||||||||||||
