High precision dc 24v brush gear motor flat shaft 120w 250w 6v 12v permanent magnet dc gear motor encoder with ce rohs
| DC Gear Motor直流减速电机 | 10 Nm | 15 Watts | |||||||||||||||||||
| 3650BL Micro brushless dc motor with spur gearbox | For fuctions with | ||||||||||||||||||||
| PWM control, CW/CCW, FG | |||||||||||||||||||||
| PWM控制，正反转，速度反馈 | |||||||||||||||||||||
| TJP60F3650BL Series | |||||||||||||||||||||
| Dimensional drawing 外形尺寸图(mm) | |||||||||||||||||||||
 | |||||||||||||||||||||
| Picture of motor 电机实物图 | |||||||||||||||||||||
 | |||||||||||||||||||||
| Motor characteristics 电机特性 | |||||||||||||||||||||
| Housing material 安装面材质 | Aluminium alloy 铝合金 | ||||||||||||||||||||
| Gear chain material 齿轮材质 | Steel 钢齿 | ||||||||||||||||||||
| Back lash 齿轮背隙 | ≤2° | ||||||||||||||||||||
| Bearings on output shaft 输出轴轴承 | Ball bearing 滚珠轴承 | ||||||||||||||||||||
| Recommended max input speed 建议最大输入转速 | ≤10000RPM | ||||||||||||||||||||
| Radial force 径向力 | ≤5kgf | ||||||||||||||||||||
| Axial force 轴向力 | ≤7kgf | ||||||||||||||||||||
| Maximum pressure force on shaft 主轴最大承受压入力 | ≤20kgf | ||||||||||||||||||||
| Radial clearance 径向间隙 | ≤0.1mm | ||||||||||||||||||||
| Axial clearance 轴向间隙 | ≤0.3mm | ||||||||||||||||||||
| Operating temperature range 使用温度范围 | -20℃-120℃ | ||||||||||||||||||||
| Commutator 换向结构 | Brushed | ||||||||||||||||||||
| Direction of rotation 旋转方向 | CW / CCW | ||||||||||||||||||||
| Noise 噪音 | ≤60dB | ||||||||||||||||||||
| DC Motor Technical Data 直流电机参数 | |||||||||||||||||||||
| Values at 25-30℃ 室温下测量数值 | |||||||||||||||||||||
|
Model 型号 |
Rated Voltage（V） 额定电压 |
No-Load 空载参数 |
Rated 额定参数 |
Stall 堵转参数 |
*Tips: The datasheet on left side are limited, please consult our staffs for more parameter information. 提示：左边的数据表参数有限，请联系客服获取更多参数信息。 |
||||||||||||||||
|
Speed 转速 |
Current 电流 |
Speed 转速 |
Current 电流 |
Torque 力矩 |
Output 输出功 |
Eff 效率 |
Torque 力矩 |
Current 电流 |
|||||||||||||
| rpm | mA | rpm | A | mN.m | W | % | mN.m | A | |||||||||||||
| 3650BL | 12 | 5000 | 350 | 4000 | 1.07 | 20.80 | 8.71 | 68.06 | 62.40 | 6.50 | |||||||||||
| 3650BL | 24 | 5000 | 180 | 4000 | 0.56 | 21.60 | 9.05 | 67.12 | 64.80 | 3.50 | |||||||||||
| Motor With Gearbox Technical Data 减速电机参数 | |||||||||||||||||||||
| Gearbox data 减速箱参数 | |||||||||||||||||||||
|
Gear ratio 减速比 n : 1 |
7.6 | 8.3 | 10.8 | 14.1 | 20.7 | 27 | 34.3 | 41 | 45 | 66.3 | 77.7 | 101 | 131 | 144 | 212 | 270 | 323 | 355 | 462 | ||
|
Number of gear stages 减速级数 |
2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | ||
|
Gearbox Length 齿轮箱长度(mm) |
28.5 | 28.5 | 28.5 | 28.5 | 33.5 | 33.5 | 33.5 | 33.5 | 33.5 | 36 | 36 | 36 | 36 | 36 | 40 | 40 | 40 | 40 | 40 | ||
|
Efficiency 效率(%) |
0.72 | 0.72 | 0.72 | 0.72 | 0.61 | 0.61 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.44 | 0.44 | ||
| 3650BL-12V-5000R | |||||||||||||||||||||
|
No-load speed 空载转速(RPM) |
657.9 | 602.4 | 463.0 | 354.6 | 241.5 | 185.2 | 145.8 | 122.0 | 111.1 | 75.4 | 64.4 | 49.5 | 38.2 | 34.7 | 23.6 | 18.5 | 15.5 | 14.1 | 10.8 | ||
|
Rated speed 额定转速(RPM) |
526.3 | 481.9 | 370.4 | 283.7 | 193.2 | 148.1 | 116.6 | 97.6 | 88.9 | 60.3 | 51.5 | 39.6 | 30.5 | 27.8 | 18.9 | 14.8 | 12.4 | 11.3 | 8.7 | ||
|
Rated torque 额定扭矩(N.M) |
0.114 | 0.125 | 0.162 | 0.212 | 0.264 | 0.345 | 0.438 | 0.524 | 0.575 | 0.720 | 0.844 | 1.097 | 1.422 | 1.564 | 1.957 | 2.492 | 2.981 | 3.276 | 4.264 | ||
|
Rated torque 额定扭矩(KG.CM) |
1.12 | 1.22 | 1.59 | 2.08 | 2.59 | 3.38 | 4.29 | 5.13 | 5.63 | 7.05 | 8.27 | 10.75 | 13.94 | 15.32 | 19.17 | 24.42 | 29.21 | 32.11 | 41.79 | ||
|
Rated torque 额定扭矩(LB.IN) |
1.29 | 1.41 | 1.83 | 2.39 | 2.99 | 3.89 | 4.95 | 5.91 | 6.49 | 8.13 | 9.53 | 12.38 | 16.06 | 17.65 | 22.09 | 28.14 | 33.66 | 36.99 | 48.14 | ||
| 3650BL-24V-5000R | |||||||||||||||||||||
|
No-load speed 空载转速(RPM) |
657.9 | 602.4 | 463.0 | 354.6 | 241.5 | 185.2 | 145.8 | 122.0 | 111.1 | 75.4 | 64.4 | 49.5 | 38.2 | 34.7 | 23.6 | 18.5 | 15.5 | 14.1 | 10.8 | ||
|
Rated speed 额定转速(RPM) |
526.3 | 481.9 | 370.4 | 283.7 | 193.2 | 148.1 | 116.6 | 97.6 | 88.9 | 60.3 | 51.5 | 39.6 | 30.5 | 27.8 | 18.9 | 14.8 | 12.4 | 11.3 | 8.7 | ||
|
Rated torque 额定扭矩(N.M) |
0.119 | 0.130 | 0.169 | 0.220 | 0.275 | 0.358 | 0.455 | 0.544 | 0.597 | 0.748 | 0.876 | 1.139 | 1.477 | 1.624 | 2.032 | 2.588 | 3.096 | 3.402 | 4.428 | ||
|
Rated torque 额定扭矩(KG.CM) |
1.16 | 1.27 | 1.65 | 2.16 | 2.69 | 3.51 | 4.46 | 5.33 | 5.85 | 7.33 | 8.59 | 11.16 | 14.48 | 15.91 | 19.91 | 25.36 | 30.34 | 33.34 | 43.39 | ||
|
Rated torque 额定扭矩(LB.IN) |
1.34 | 1.46 | 1.90 | 2.48 | 3.10 | 4.04 | 5.14 | 6.14 | 6.74 | 8.44 | 9.89 | 12.86 | 16.68 | 18.33 | 22.94 | 29.22 | 34.95 | 38.42 | 49.99 | ||

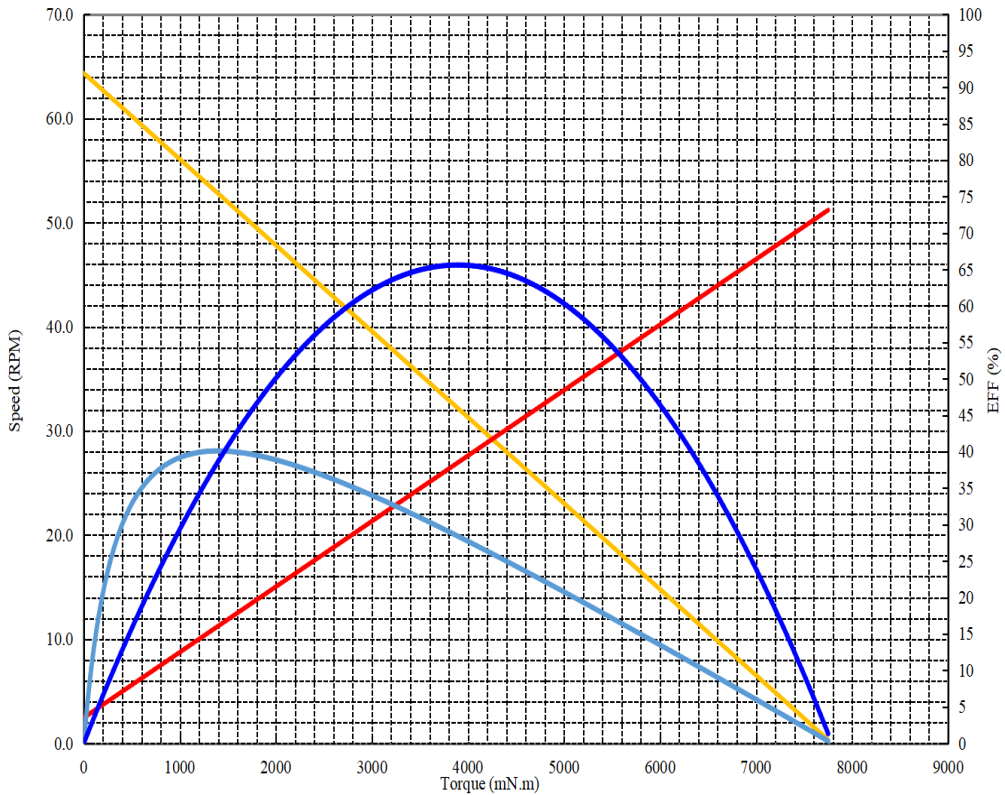

| Gear motor curve case 减速电机曲线示例 | |||||||||||||||||||||
| Project 工程名: | DC GEAR MOTOR | Date 日期: | 2025/3/26 | Performance (in an ambient temperature of 25-30℃) | |||||||||||||||||
| Motor speed转速: | 5000RPM | Full scale 量程: | 100% | Eff | Rapidly test to prevent temperature rise and overload damage. | ||||||||||||||||
| Gear chain 级数: | 4 | 20.0 | Watts | Constant voltage 恒压加载: | 12 | Volts | |||||||||||||||
| Gear ratio 减速比: | 77.7 | 10.0 | Amp. | Direction 方向: | CW/CCW | ||||||||||||||||
 |
At no-load 空载参数 | ||||||||||||||||||||
| Speed 转速: | 64.4 | RPM | |||||||||||||||||||
| Current电流: | 0.35 | AMPS | |||||||||||||||||||
| Max instantaneous parameters 最大瞬时参数 | |||||||||||||||||||||
| Torque 扭矩 : | 7654.35 | mN-m | |||||||||||||||||||
| Current 电流: | 7.35 | AMPS | |||||||||||||||||||
| At maximum efficiency 最高效率点参数 | |||||||||||||||||||||
| Efficiency 效率 : | 40.1 | % | |||||||||||||||||||
| Torque 扭矩 : | 1395.3 | mN-m | |||||||||||||||||||
| Speed 转速 : | 52.8 | RPM | |||||||||||||||||||
| Current 电流: | 1.60 | AMPS | |||||||||||||||||||
| Output 输出功率: | 7.72 | Watts | |||||||||||||||||||
| At maximum power output 最大功率输出参数 | |||||||||||||||||||||
| Output 输出功率 : | 13.122 | Watts | |||||||||||||||||||
| Torque 扭矩 : | 3894.8 | mN-m | |||||||||||||||||||
| Speed 转速 : | 32.2 | RPM | |||||||||||||||||||
| Current 电流 : | 3.85 | AMPS | |||||||||||||||||||
