Modified low noise 42mm gearbox 12v 24v 6 rpm 100 rpm 50rpm micro PMDC zytd520 30kgcm 5 watt 3w 520 dc geared motor with ce rohs
| DC Gear Motor直流减速电机 | 2.5 Nm | 8 Watts | |||||||||||||||||||
| RS530 Micro brushed dc motor with spur gearbox | For combination with | ||||||||||||||||||||
| Hall sensor encoder | |||||||||||||||||||||
| 可搭配磁性编码器 | |||||||||||||||||||||
| TJP42FGa Series | |||||||||||||||||||||

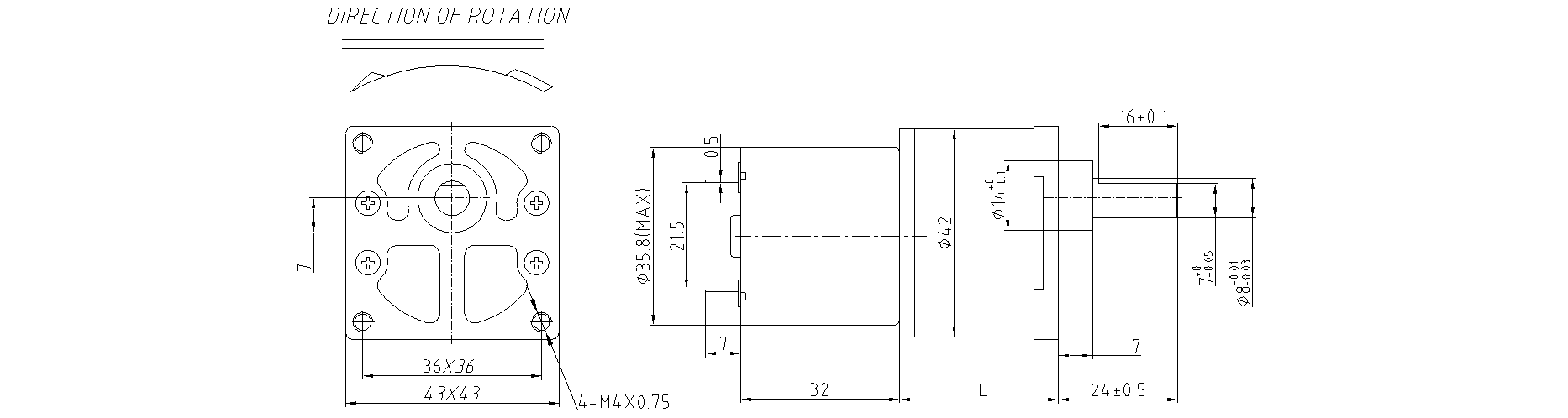

| Dimensional drawing 外形尺寸图(mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

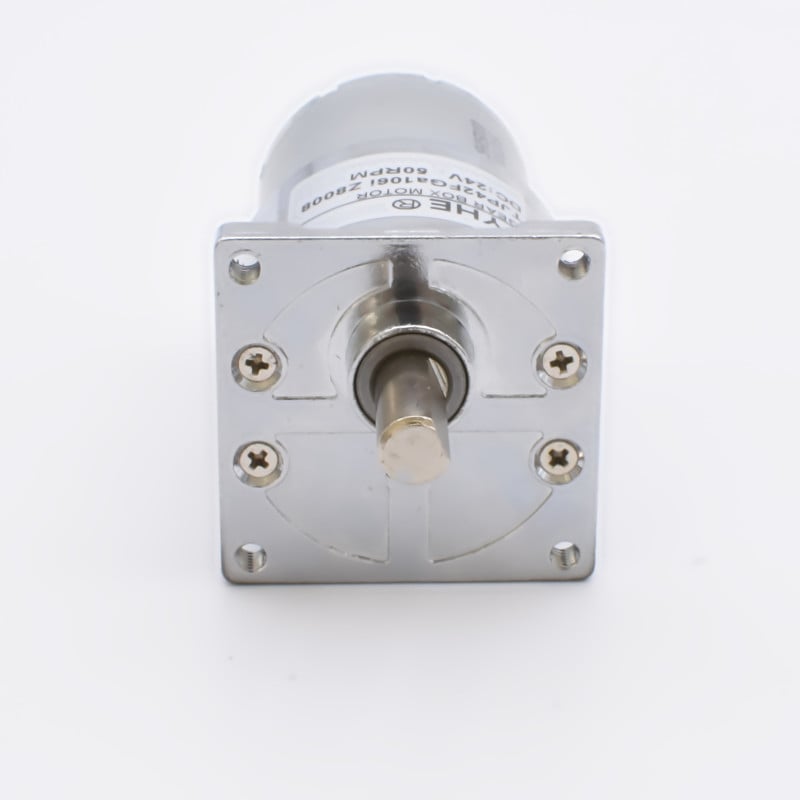

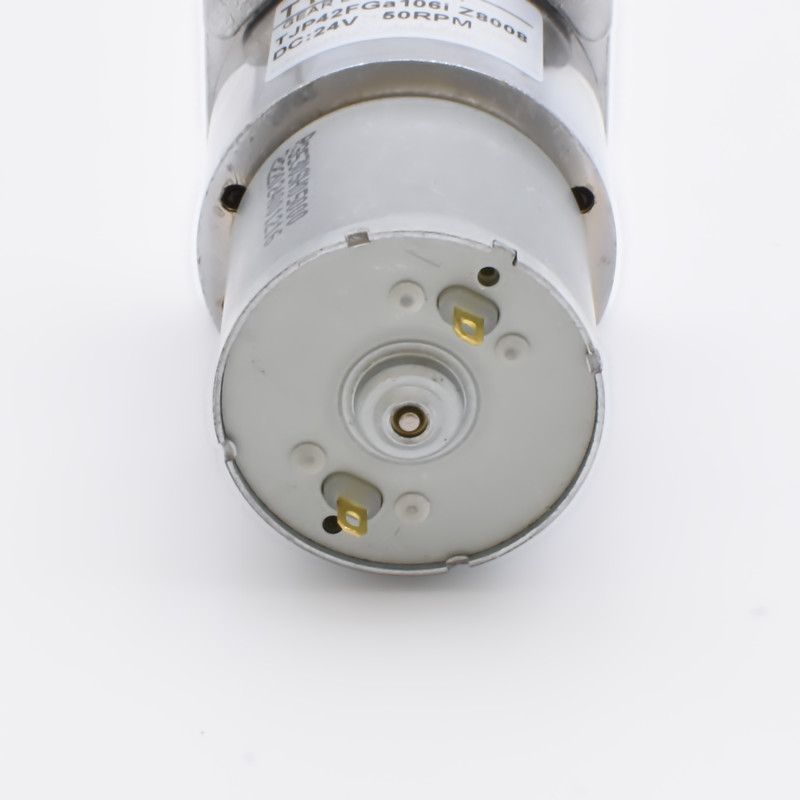

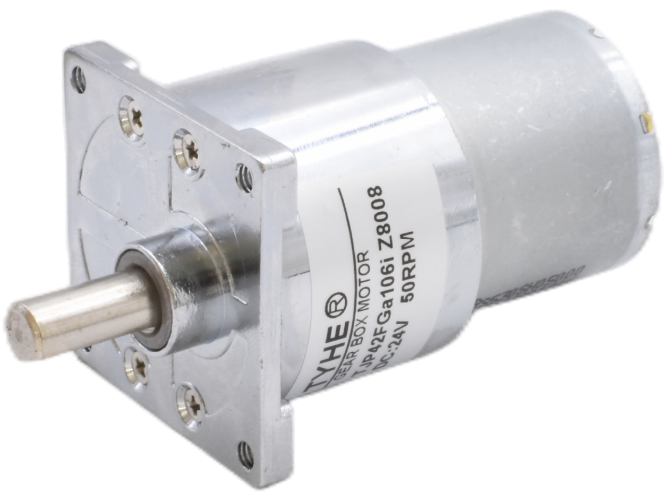

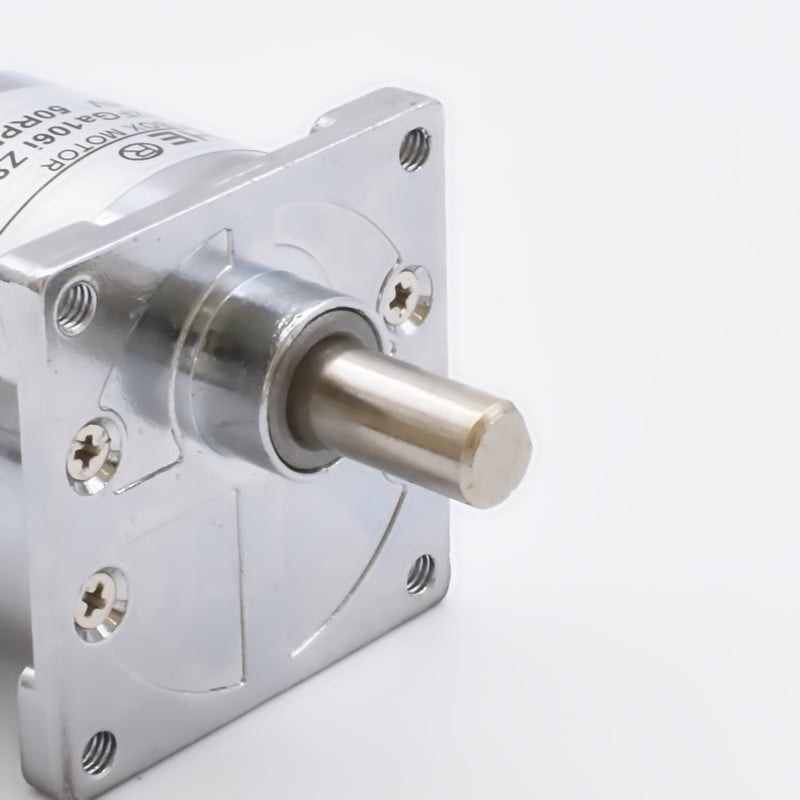

| Picture of motor 电机实物图 | |||||||||||||||||||||
 | |||||||||||||||||||||
| Motor characteristics 电机特性 | |||||||||||||||||||||
| Housing material 安装面材质 | Zinc alloy 锌合金 | ||||||||||||||||||||
| Gear chain material 齿轮材质 | Powder metallurgy & Steel 粉末冶金及钢齿 | ||||||||||||||||||||
| Back lash 齿轮背隙 | ≤2° | ||||||||||||||||||||
| Bearings on output shaft 输出轴轴承 | Oil bearing 含油轴承 | ||||||||||||||||||||
| Recommended max input speed 建议最大输入转速 | ≤10000RPM | ||||||||||||||||||||
| Radial force 径向力 | ≤2.5kgf | ||||||||||||||||||||
| Axial force 轴向力 | ≤1.5kgf | ||||||||||||||||||||
| Maximum pressure force on shaft 主轴最大承受压入力 | ≤15kgf | ||||||||||||||||||||
| Radial clearance 径向间隙 | ≤0.1mm | ||||||||||||||||||||
| Axial clearance 轴向间隙 | ≤0.3mm | ||||||||||||||||||||
| Operating temperature range 使用温度范围 | -20℃-120℃ | ||||||||||||||||||||
| Commutator 换向结构 | Brushed | ||||||||||||||||||||
| Direction of rotation 旋转方向 | CW / CCW | ||||||||||||||||||||
| Noise 噪音 | ≤50dB | ||||||||||||||||||||
| DC Motor Technical Data 直流电机参数 | |||||||||||||||||||||
| Values at 25-30℃ 室温下测量数值 | |||||||||||||||||||||
|
Model 型号 |
Rated Voltage（V） 额定电压 |
No-Load 空载参数 |
Rated 额定参数 |
Stall 堵转参数 |
*Tips: The datasheet on left side are limited, please consult our staffs for more parameter information. 提示：左边的数据表参数有限，请联系客服获取更多参数信息。 |
||||||||||||||||
|
Speed 转速 |
Current 电流 |
Speed 转速 |
Current 电流 |
Torque 力矩 |
Output 输出功 |
Eff 效率 |
Torque 力矩 |
Current 电流 |
|||||||||||||
| rpm | mA | rpm | A | mN.m | W | % | mN.m | A | |||||||||||||
| RS530 | 12 | 5000 | 160 | 4000 | 0.49 | 8.90 | 3.73 | 62.86 | 26.70 | 3.05 | |||||||||||
| RS530 | 24 | 7500 | 72 | 6000 | 0.37 | 9.25 | 5.81 | 64.63 | 27.75 | 3.20 | |||||||||||
| Motor With Gearbox Technical Data 减速电机参数 | |||||||||||||||||||||
| Gearbox data 减速箱参数 | |||||||||||||||||||||
|
Gear ratio 减速比 n : 1 |
5.4 | 6.8 | 8.6 | 9.7 | 11.8 | 14.6 | 18.2 | 25.9 | 31.6 | 38.9 | 48.6 | 62.2 | 84.2 | 104 | 130 | 170 | 225 | 346 | 459 | ||
|
Number of gear stages 减速级数 |
2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | ||
|
Gearbox Length 齿轮箱长度(mm) |
25.7 | 25.7 | 25.7 | 29.3 | 29.3 | 29.3 | 29.3 | 29.3 | 29.3 | 29.3 | 29.3 | 29.3 | 32.6 | 32.6 | 32.6 | 32.6 | 36 | 36 | 36 | ||
|
Efficiency 效率(%) |
0.72 | 0.72 | 0.72 | 0.61 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.44 | 0.38 | 0.38 | 0.38 | ||
| RS530-12V-5000R | |||||||||||||||||||||
|
No-load speed 空载转速(RPM) |
925.9 | 735.3 | 581.4 | 515.5 | 423.7 | 342.5 | 274.7 | 193.1 | 158.2 | 128.5 | 102.9 | 80.4 | 59.4 | 48.1 | 38.5 | 29.4 | 22.2 | 14.5 | 10.9 | ||
|
Rated speed 额定转速(RPM) |
740.7 | 588.2 | 465.1 | 412.4 | 339.0 | 274.0 | 219.8 | 154.4 | 126.6 | 102.8 | 82.3 | 64.3 | 47.5 | 38.5 | 30.8 | 23.5 | 17.8 | 11.6 | 8.7 | ||
|
Rated torque 额定扭矩(N.M) |
0.035 | 0.044 | 0.055 | 0.053 | 0.064 | 0.080 | 0.099 | 0.120 | 0.147 | 0.181 | 0.226 | 0.289 | 0.333 | 0.411 | 0.513 | 0.671 | 0.755 | 1.161 | 1.541 | ||
|
Rated torque 额定扭矩(KG.CM) |
0.34 | 0.43 | 0.54 | 0.52 | 0.63 | 0.78 | 0.97 | 1.18 | 1.44 | 1.77 | 2.21 | 2.83 | 3.26 | 4.02 | 5.03 | 6.58 | 7.40 | 11.38 | 15.10 | ||
|
Rated torque 额定扭矩(LB.IN) |
0.39 | 0.49 | 0.62 | 0.60 | 0.73 | 0.90 | 1.12 | 1.36 | 1.66 | 2.04 | 2.55 | 3.26 | 3.75 | 4.64 | 5.80 | 7.58 | 8.53 | 13.11 | 17.40 | ||
| RS530-24V-7500R | |||||||||||||||||||||
|
No-load speed 空载转速(RPM) |
1388.9 | 1102.9 | 872.1 | 773.2 | 635.6 | 513.7 | 412.1 | 289.6 | 237.3 | 192.8 | 154.3 | 120.6 | 89.1 | 72.1 | 57.7 | 44.1 | 33.3 | 21.7 | 16.3 | ||
|
Rated speed 额定转速(RPM) |
1111.1 | 882.4 | 697.7 | 618.6 | 508.5 | 411.0 | 329.7 | 231.7 | 189.9 | 154.2 | 123.5 | 96.5 | 71.3 | 57.7 | 46.2 | 35.3 | 26.7 | 17.3 | 13.1 | ||
|
Rated torque 额定扭矩(N.M) |
0.036 | 0.045 | 0.057 | 0.055 | 0.067 | 0.083 | 0.103 | 0.125 | 0.153 | 0.188 | 0.235 | 0.300 | 0.346 | 0.427 | 0.534 | 0.698 | 0.785 | 1.207 | 1.601 | ||
|
Rated torque 额定扭矩(KG.CM) |
0.35 | 0.45 | 0.56 | 0.54 | 0.66 | 0.81 | 1.01 | 1.23 | 1.50 | 1.84 | 2.30 | 2.94 | 3.39 | 4.18 | 5.23 | 6.84 | 7.69 | 11.83 | 15.69 | ||
|
Rated torque 额定扭矩(LB.IN) |
0.41 | 0.51 | 0.65 | 0.62 | 0.76 | 0.94 | 1.17 | 1.41 | 1.72 | 2.12 | 2.65 | 3.39 | 3.90 | 4.82 | 6.02 | 7.88 | 8.86 | 13.63 | 18.08 | ||

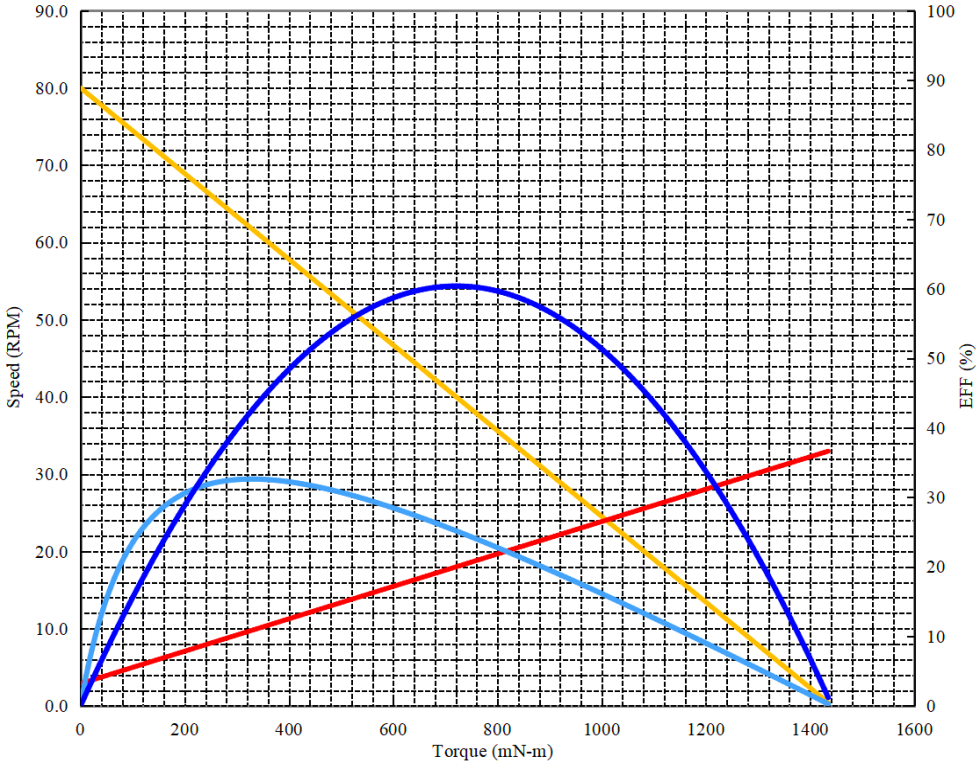

| Gear motor curve case 减速电机曲线示例 | |||||||||||||||||||||
| Project 工程名: | DC GEAR MOTOR | Date 日期: | 2025/3/26 | Performance (in an ambient temperature of 25-30℃) | |||||||||||||||||
| Motor speed转速: | 5000RPM | Full scale 量程: | 100% | Eff | Rapidly test to prevent temperature rise and overload damage. | ||||||||||||||||
| Gear chain 级数: | 4 | 5.0 | Watts | Constant voltage 恒压加载: | 12 | Volts | |||||||||||||||
| Gear ratio 减速比: | 62.2 | 5.0 | Amp. | Direction 方向: | CW/CCW | ||||||||||||||||
 |
At no-load 空载参数 | ||||||||||||||||||||
| Speed 转速: | 80.0 | RPM | |||||||||||||||||||
| Current电流: | 0.16 | AMPS | |||||||||||||||||||
| Max instantaneous parameters 最大瞬时参数 | |||||||||||||||||||||
| Torque 扭矩 : | 1421.01 | mN-m | |||||||||||||||||||
| Current 电流: | 1.84 | AMPS | |||||||||||||||||||
| At maximum efficiency 最高效率点参数 | |||||||||||||||||||||
| Efficiency 效率 : | 32.6 | % | |||||||||||||||||||
| Torque 扭矩 : | 328.3 | mN-m | |||||||||||||||||||
| Speed 转速 : | 61.8 | RPM | |||||||||||||||||||
| Current 电流: | 0.54 | AMPS | |||||||||||||||||||
| Output 输出功率: | 2.12 | Watts | |||||||||||||||||||
| At maximum power output 最大功率输出参数 | |||||||||||||||||||||
| Output 输出功率 : | 3.019 | Watts | |||||||||||||||||||
| Torque 扭矩 : | 720.8 | mN-m | |||||||||||||||||||
| Speed 转速 : | 40.0 | RPM | |||||||||||||||||||
| Current 电流 : | 1.00 | AMPS | |||||||||||||||||||
| Production Combination 其他配件 | |||||||||||||||||||||
| Accessories 名称 | Voltage 电压 | Resolution 分辨率 | Channels 通道数 | Remark | |||||||||||||||||
| Magnetic Encoder 磁性编码器 | 5V-24V | 12ppr | A&B | ||||||||||||||||||
