Brush Commutation PMDC 37mm High Torque DC Gear Motor 6V 24V 80RPM 20kg 30kg Load DC Geared Motor with Ce Rohs
| DC Gear Motor直流减速电机 | 2 Nm | 5 Watts | |||||||||||||||||||
| RS528 Micro brushed dc motor with spur gearbox | |||||||||||||||||||||
| TJP37RQ Series | |||||||||||||||||||||

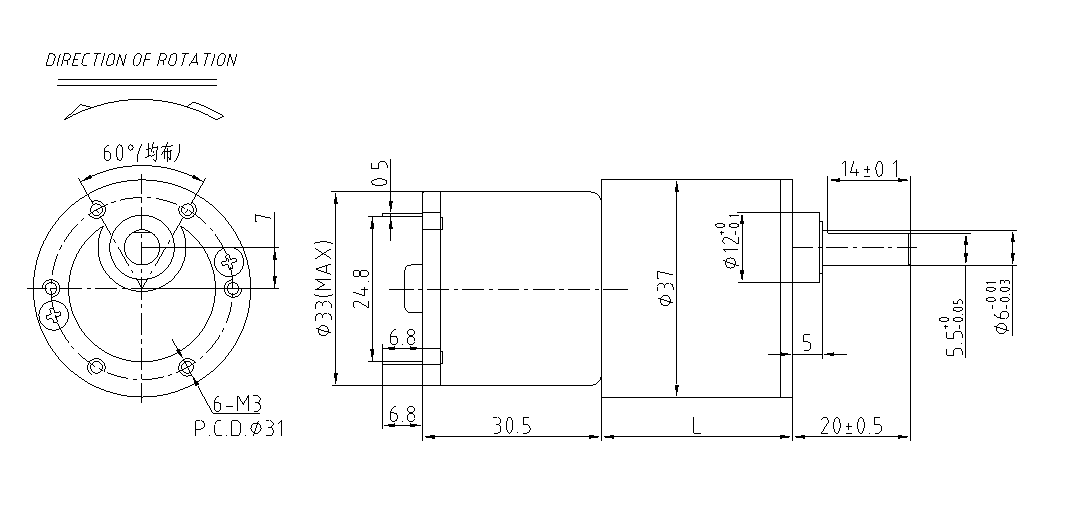

| Dimensional drawing 外形尺寸图(mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

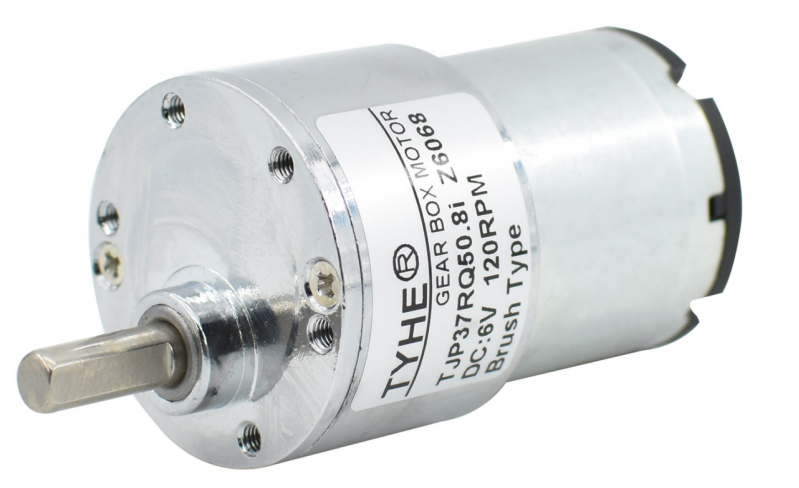

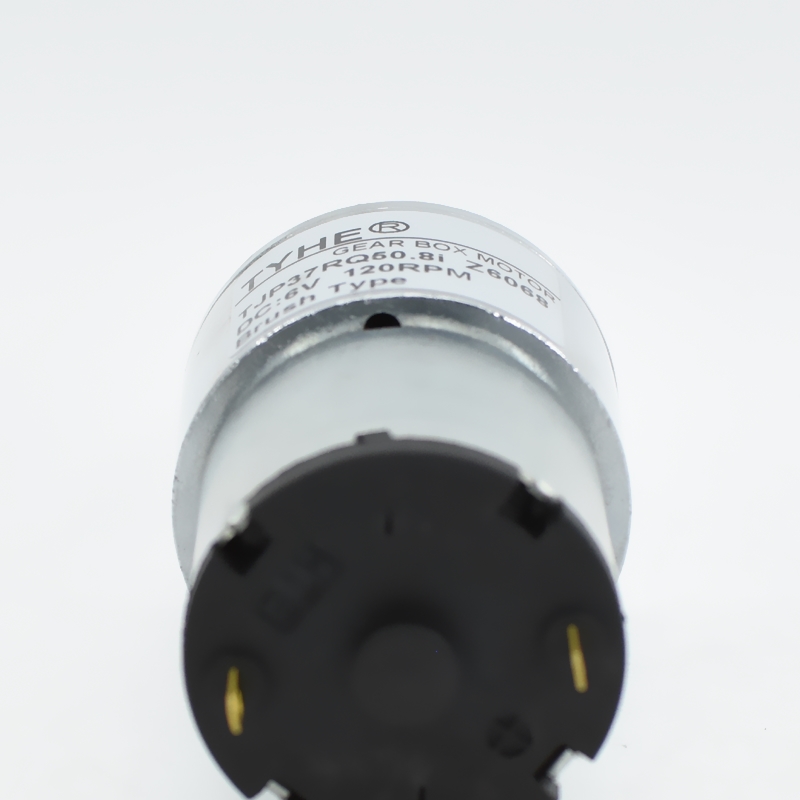

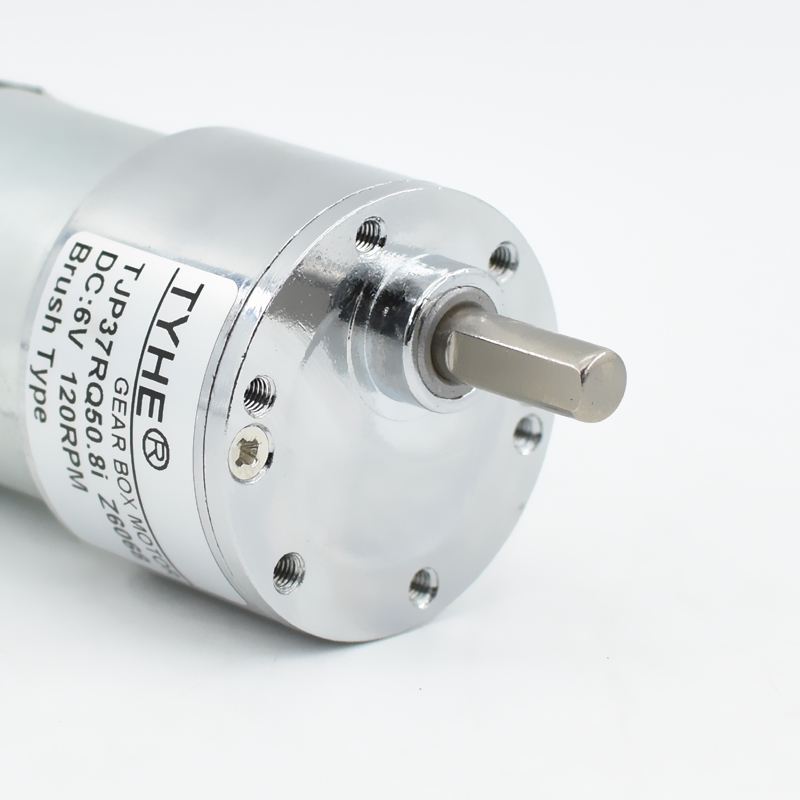

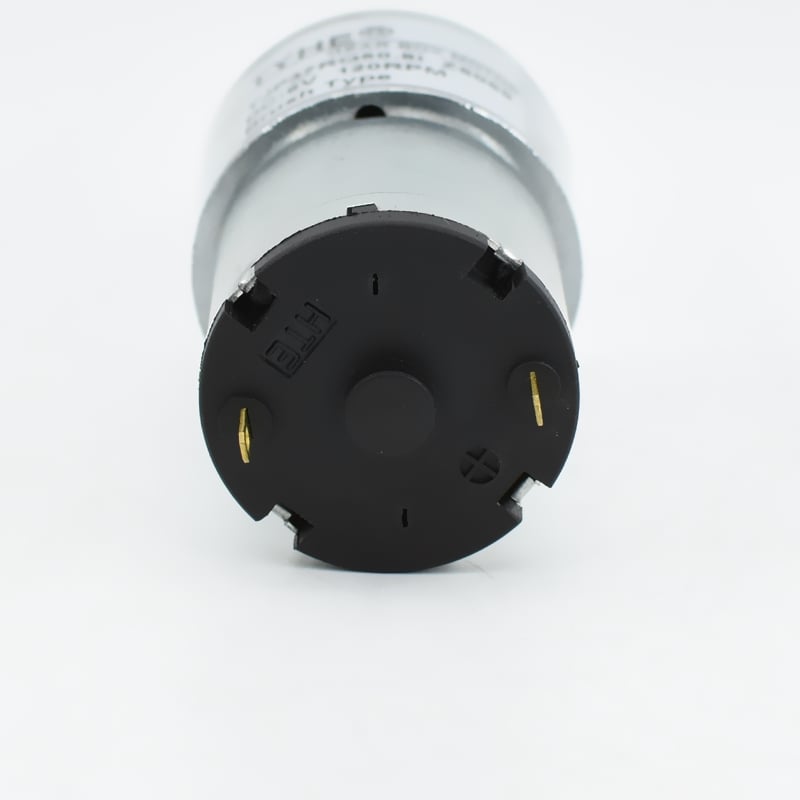

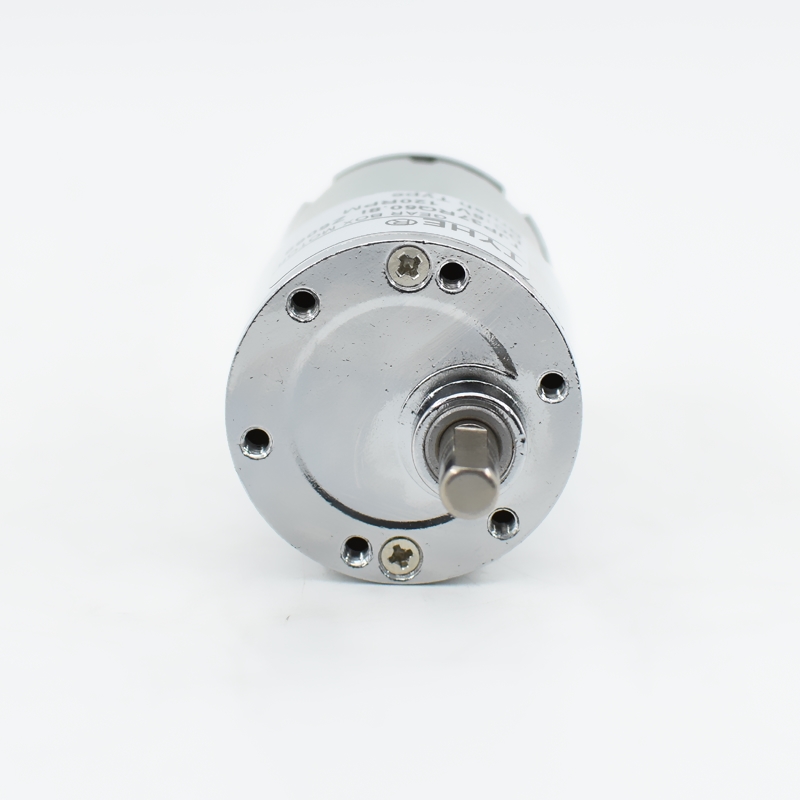

| Picture of motor 电机实物图 | |||||||||||||||||||||
 | |||||||||||||||||||||
| Motor characteristics 电机特性 | |||||||||||||||||||||
| Housing material 安装面材质 | Zinc alloy 锌合金 | ||||||||||||||||||||
| Gear chain material 齿轮材质 | Powder metallurgy & Steel 粉末冶金及钢齿 | ||||||||||||||||||||
| Back lash 齿轮背隙 | ≤2° | ||||||||||||||||||||
| Bearings on output shaft 输出轴轴承 | Oil bearing 含油轴承 | ||||||||||||||||||||
| Recommended max input speed 建议最大输入转速 | ≤8000RPM | ||||||||||||||||||||
| Radial force 径向力 | ≤1kgf | ||||||||||||||||||||
| Axial force 轴向力 | ≤0.7kgf | ||||||||||||||||||||
| Maximum pressure force on shaft 主轴最大承受压入力 | ≤10kgf | ||||||||||||||||||||
| Radial clearance 径向间隙 | ≤0.1mm | ||||||||||||||||||||
| Axial clearance 轴向间隙 | ≤0.3mm | ||||||||||||||||||||
| Operating temperature range 使用温度范围 | -20℃-120℃ | ||||||||||||||||||||
| Commutator 换向结构 | Brushed | ||||||||||||||||||||
| Direction of rotation 旋转方向 | CW / CCW | ||||||||||||||||||||
| Noise 噪音 | ≤50dB | ||||||||||||||||||||
| DC Motor Technical Data 直流电机参数 | |||||||||||||||||||||
| Values at 25-30℃ 室温下测量数值 | |||||||||||||||||||||
|
Model 型号 |
Rated Voltage（V） 额定电压 |
No-Load 空载参数 |
Rated 额定参数 |
Stall 堵转参数 |
*Tips: The datasheet on left side are limited, please consult our staffs for more parameter information. 提示：左边的数据表参数有限，请联系客服获取更多参数信息。 |
||||||||||||||||
|
Speed 转速 |
Current 电流 |
Speed 转速 |
Current 电流 |
Torque 力矩 |
Output 输出功 |
Eff 效率 |
Torque 力矩 |
Current 电流 |
|||||||||||||
| rpm | mA | rpm | A | mN.m | W | % | mN.m | A | |||||||||||||
| RS528 | 6 | 6000 | 100 | 4800 | 0.35 | 2.76 | 1.39 | 66.85 | 8.28 | 2.35 | |||||||||||
| RS528 | 12 | 6000 | 54 | 4800 | 0.18 | 2.95 | 1.48 | 67.64 | 8.85 | 1.22 | |||||||||||
| Motor With Gearbox Technical Data 减速电机参数 | |||||||||||||||||||||
| Gearbox data 减速箱参数 | |||||||||||||||||||||
|
Gear ratio 减速比 n : 1 |
7.6 | 9.3 | 15.2 | 27.5 | 35.6 | 57.7 | 73.4 | 97 | 130 | 194 | 303 | 382 | 452 | 604 | 733 | 890 | 1232 | 1552 | 2077 | ||
|
Number of gear stages 减速级数 |
2 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 6 | 7 | 7 | 7 | 7 | 8 | 8 | 8 | ||
|
Gearbox Length 齿轮箱长度(mm) |
22.5 | 22.5 | 22.5 | 24.5 | 24.5 | 24.5 | 26.5 | 26.5 | 26.5 | 29.5 | 29.5 | 29.5 | 32.5 | 32.5 | 32.5 | 32.5 | 32.5 | 32.5 | 32.5 | ||
|
Efficiency 效率(%) |
0.72 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.38 | 0.38 | 0.38 | 0.32 | 0.32 | 0.32 | 0.32 | 0.27 | 0.27 | 0.27 | ||
| RS528-6V-6000R | |||||||||||||||||||||
|
No-load speed 空载转速(RPM) |
789.5 | 645.2 | 394.7 | 218.2 | 168.5 | 104.0 | 81.7 | 61.9 | 46.2 | 30.9 | 19.8 | 15.7 | 13.3 | 9.9 | 8.2 | 6.7 | 4.9 | 3.9 | 2.9 | ||
|
Rated speed 额定转速(RPM) |
631.6 | 516.1 | 315.8 | 174.5 | 134.8 | 83.2 | 65.4 | 49.5 | 36.9 | 24.7 | 15.8 | 12.6 | 10.6 | 7.9 | 6.5 | 5.4 | 3.9 | 3.1 | 2.3 | ||
|
Rated torque 额定扭矩(N.M) |
0.015 | 0.016 | 0.026 | 0.040 | 0.051 | 0.083 | 0.090 | 0.119 | 0.159 | 0.202 | 0.315 | 0.398 | 0.400 | 0.534 | 0.649 | 0.787 | 0.927 | 1.167 | 1.562 | ||
|
Rated torque 额定扭矩(KG.CM) |
0.15 | 0.15 | 0.25 | 0.39 | 0.50 | 0.81 | 0.88 | 1.16 | 1.56 | 1.98 | 3.09 | 3.90 | 3.92 | 5.24 | 6.36 | 7.72 | 9.08 | 11.44 | 15.31 | ||
|
Rated torque 额定扭矩(LB.IN) |
0.17 | 0.18 | 0.29 | 0.45 | 0.58 | 0.94 | 1.01 | 1.34 | 1.80 | 2.28 | 3.56 | 4.49 | 4.52 | 6.03 | 7.32 | 8.89 | 10.46 | 13.18 | 17.64 | ||
| RS528-12V-6000R | |||||||||||||||||||||
|
No-load speed 空载转速(RPM) |
789.5 | 645.2 | 394.7 | 218.2 | 168.5 | 104.0 | 81.7 | 61.9 | 46.2 | 30.9 | 19.8 | 15.7 | 13.3 | 9.9 | 8.2 | 6.7 | 4.9 | 3.9 | 2.9 | ||
|
Rated speed 额定转速(RPM) |
631.6 | 516.1 | 315.8 | 174.5 | 134.8 | 83.2 | 65.4 | 49.5 | 36.9 | 24.7 | 15.8 | 12.6 | 10.6 | 7.9 | 6.5 | 5.4 | 3.9 | 3.1 | 2.3 | ||
|
Rated torque 额定扭矩(N.M) |
0.016 | 0.017 | 0.028 | 0.042 | 0.055 | 0.089 | 0.096 | 0.127 | 0.170 | 0.216 | 0.337 | 0.425 | 0.427 | 0.571 | 0.693 | 0.842 | 0.990 | 1.248 | 1.670 | ||
|
Rated torque 额定扭矩(KG.CM) |
0.16 | 0.17 | 0.27 | 0.42 | 0.54 | 0.87 | 0.94 | 1.24 | 1.67 | 2.12 | 3.30 | 4.17 | 4.19 | 5.60 | 6.79 | 8.25 | 9.71 | 12.23 | 16.36 | ||
|
Rated torque 额定扭矩(LB.IN) |
0.18 | 0.19 | 0.31 | 0.48 | 0.62 | 1.00 | 1.08 | 1.43 | 1.92 | 2.44 | 3.81 | 4.80 | 4.83 | 6.45 | 7.83 | 9.50 | 11.18 | 14.09 | 18.85 | ||

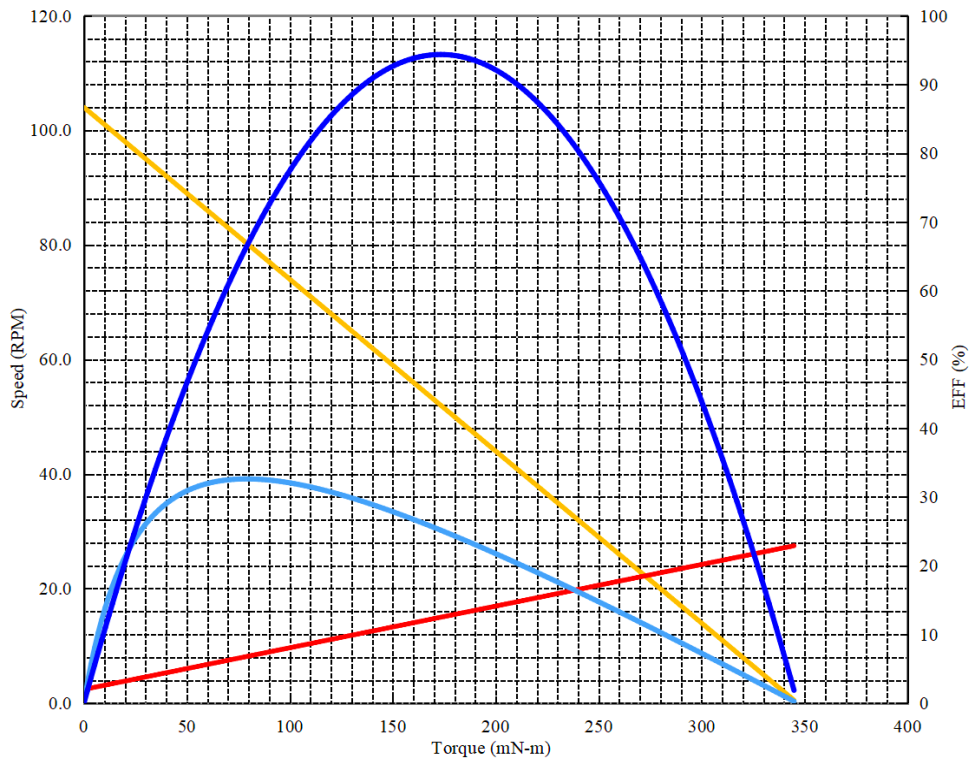

| Gear motor curve case 减速电机曲线示例 | |||||||||||||||||||||
| Project 工程名: | DC GEAR MOTOR | Date 日期: | 2025/3/26 | Performance (in an ambient temperature of 25-30℃) | |||||||||||||||||
| Motor speed转速: | 6000RPM | Full scale 量程: | 100% | Eff | Rapidly test to prevent temperature rise and overload damage. | ||||||||||||||||
| Gear chain 级数: | 4 | 1.0 | Watts | Constant voltage 恒压加载: | 6 | Volts | |||||||||||||||
| Gear ratio 减速比: | 57.7 | 5.0 | Amp. | Direction 方向: | CW/CCW | ||||||||||||||||
 |
At no-load 空载参数 | ||||||||||||||||||||
| Speed 转速: | 104.0 | RPM | |||||||||||||||||||
| Current电流: | 0.10 | AMPS | |||||||||||||||||||
| Max instantaneous parameters 最大瞬时参数 | |||||||||||||||||||||
| Torque 扭矩 : | 343.00 | mN-m | |||||||||||||||||||
| Current 电流: | 1.15 | AMPS | |||||||||||||||||||
| At maximum efficiency 最高效率点参数 | |||||||||||||||||||||
| Efficiency 效率 : | 32.6 | % | |||||||||||||||||||
| Torque 扭矩 : | 78.9 | mN-m | |||||||||||||||||||
| Speed 转速 : | 80.3 | RPM | |||||||||||||||||||
| Current 电流: | 0.34 | AMPS | |||||||||||||||||||
| Output 输出功率: | 0.66 | Watts | |||||||||||||||||||
| At maximum power output 最大功率输出参数 | |||||||||||||||||||||
| Output 输出功率 : | 0.944 | Watts | |||||||||||||||||||
| Torque 扭矩 : | 173.3 | mN-m | |||||||||||||||||||
| Speed 转速 : | 52.0 | RPM | |||||||||||||||||||
| Current 电流 : | 0.62 | AMPS | |||||||||||||||||||
| Production Combination 其他配件 | |||||||||||||||||||||
| Accessories 名称 | Voltage 电压 | Resolution 分辨率 | Channels 通道数 | Remark | |||||||||||||||||
| NULL | |||||||||||||||||||||
