High Precision CE Brush Commutation 37mm Gearbox 12V 24V 14.4V Slow Turning 1-10 RPM 3W 5W 20kgf PMDC DC Gear Motor With Ce Rohs
| DC Gear Motor直流减速电机 | 2 Nm | 5 Watts | |||||||||||||||||||
| 3530ZY Micro brushed dc motor with spur gearbox | |||||||||||||||||||||
| TJP37RK Series | |||||||||||||||||||||

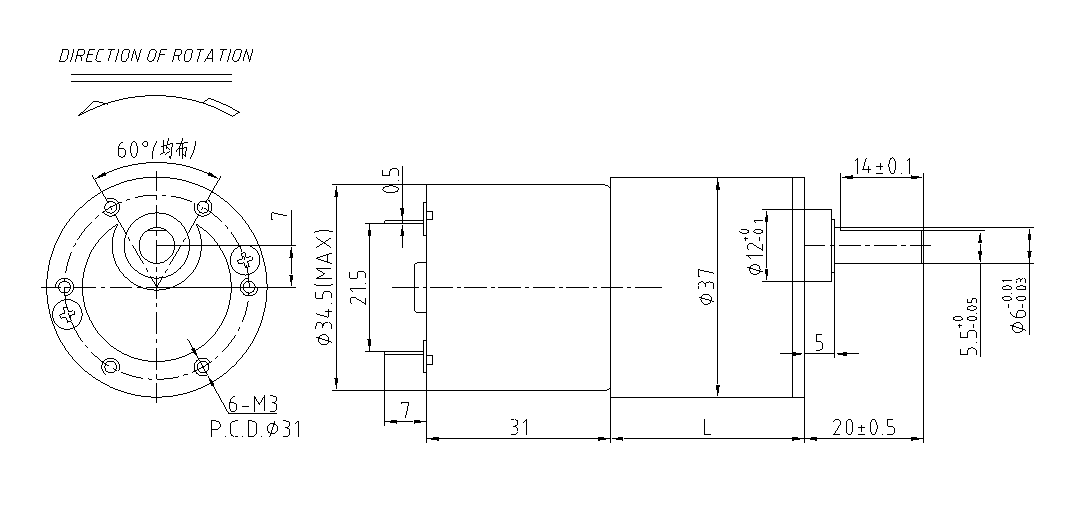

| Dimensional drawing 外形尺寸图(mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

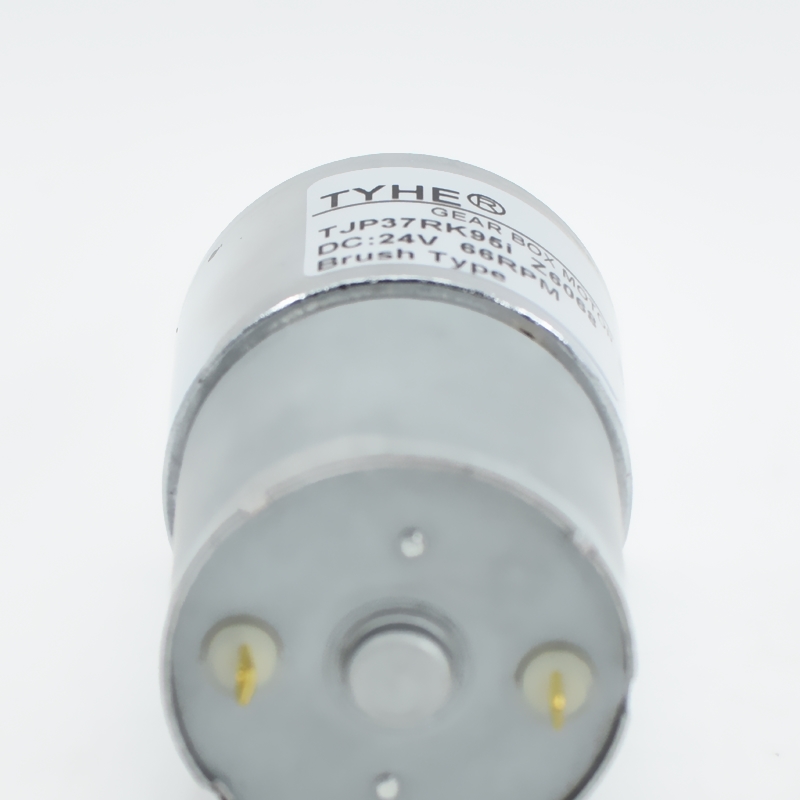

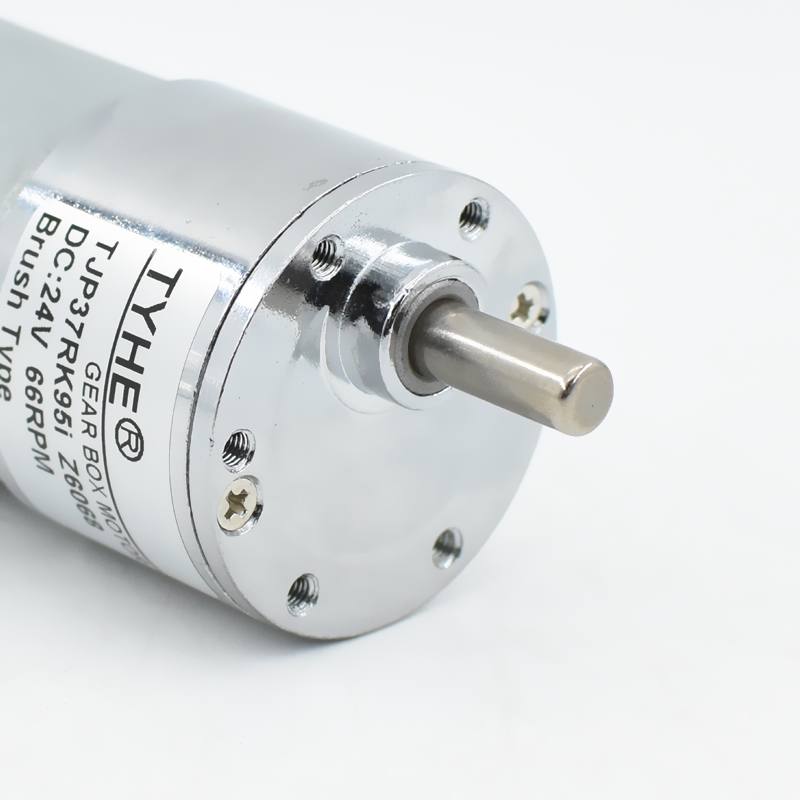

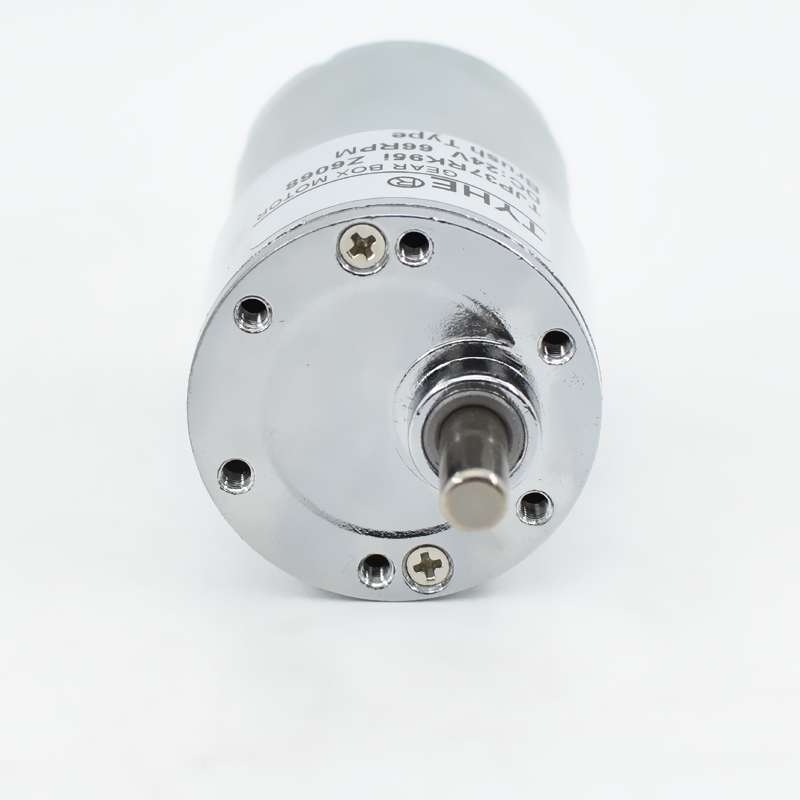

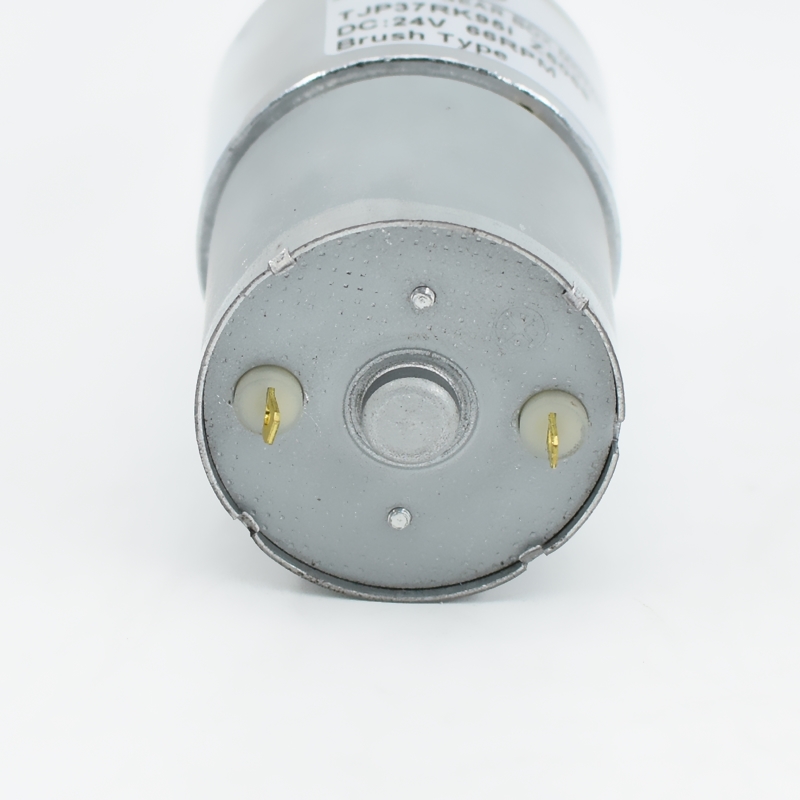

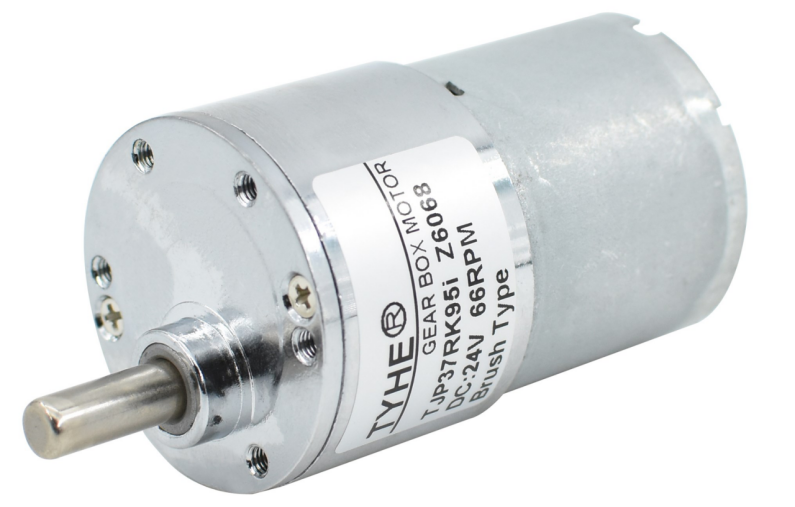

| Picture of motor 电机实物图 | |||||||||||||||||||||
 | |||||||||||||||||||||
| Motor characteristics 电机特性 | |||||||||||||||||||||
| Housing material 安装面材质 | Zinc alloy 锌合金 | ||||||||||||||||||||
| Gear chain material 齿轮材质 | Powder metallurgy & Steel 粉末冶金及钢齿 | ||||||||||||||||||||
| Back lash 齿轮背隙 | ≤2° | ||||||||||||||||||||
| Bearings on output shaft 输出轴轴承 | Oil bearing 含油轴承 | ||||||||||||||||||||
| Recommended max input speed 建议最大输入转速 | ≤10000RPM | ||||||||||||||||||||
| Radial force 径向力 | ≤1kgf | ||||||||||||||||||||
| Axial force 轴向力 | ≤0.7kgf | ||||||||||||||||||||
| Maximum pressure force on shaft 主轴最大承受压入力 | ≤10kgf | ||||||||||||||||||||
| Radial clearance 径向间隙 | ≤0.1mm | ||||||||||||||||||||
| Axial clearance 轴向间隙 | ≤0.3mm | ||||||||||||||||||||
| Operating temperature range 使用温度范围 | -20℃-120℃ | ||||||||||||||||||||
| Commutator 换向结构 | Brushed | ||||||||||||||||||||
| Direction of rotation 旋转方向 | CW / CCW | ||||||||||||||||||||
| Noise 噪音 | ≤50dB | ||||||||||||||||||||
| DC Motor Technical Data 直流电机参数 | |||||||||||||||||||||
| Values at 25-30℃ 室温下测量数值 | |||||||||||||||||||||
|
Model 型号 |
Rated Voltage（V） 额定电压 |
No-Load 空载参数 |
Rated 额定参数 |
Stall 堵转参数 |
*Tips: The datasheet on left side are limited, please consult our staffs for more parameter information. 提示：左边的数据表参数有限，请联系客服获取更多参数信息。 |
||||||||||||||||
|
Speed 转速 |
Current 电流 |
Speed 转速 |
Current 电流 |
Torque 力矩 |
Output 输出功 |
Eff 效率 |
Torque 力矩 |
Current 电流 |
|||||||||||||
| rpm | mA | rpm | A | mN.m | W | % | mN.m | A | |||||||||||||
| 3530ZY | 12 | 5500 | 60 | 4400 | 0.23 | 4.05 | 1.87 | 67.36 | 12.15 | 1.69 | |||||||||||
| 3530ZY | 24 | 3500 | 14 | 2800 | 0.08 | 4.12 | 1.21 | 66.96 | 12.36 | 0.65 | |||||||||||
| Motor With Gearbox Technical Data 减速电机参数 | |||||||||||||||||||||
| Gearbox data 减速箱参数 | |||||||||||||||||||||
|
Gear ratio 减速比 n : 1 |
7.6 | 9.3 | 15.2 | 27.5 | 35.6 | 57.7 | 73.4 | 97 | 130 | 194 | 303 | 382 | 452 | 604 | 733 | 890 | 1232 | 1552 | 2077 | ||
|
Number of gear stages 减速级数 |
2 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 6 | 7 | 7 | 7 | 7 | 8 | 8 | 8 | ||
|
Gearbox Length 齿轮箱长度(mm) |
22.5 | 22.5 | 22.5 | 24.5 | 24.5 | 24.5 | 26.5 | 26.5 | 26.5 | 29.5 | 29.5 | 29.5 | 32.5 | 32.5 | 32.5 | 32.5 | 32.5 | 32.5 | 32.5 | ||
|
Efficiency 效率(%) |
0.72 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.38 | 0.38 | 0.38 | 0.32 | 0.32 | 0.32 | 0.32 | 0.27 | 0.27 | 0.27 | ||
| 3530ZY-12V-5500R | |||||||||||||||||||||
|
No-load speed 空载转速(RPM) |
723.7 | 591.4 | 361.8 | 200.0 | 154.5 | 95.3 | 74.9 | 56.7 | 42.3 | 28.4 | 18.2 | 14.4 | 12.2 | 9.1 | 7.5 | 6.2 | 4.5 | 3.5 | 2.6 | ||
|
Rated speed 额定转速(RPM) |
578.9 | 473.1 | 289.5 | 160.0 | 123.6 | 76.3 | 59.9 | 45.4 | 33.8 | 22.7 | 14.5 | 11.5 | 9.7 | 7.3 | 6.0 | 4.9 | 3.6 | 2.8 | 2.1 | ||
|
Rated torque 额定扭矩(N.M) |
0.022 | 0.023 | 0.038 | 0.058 | 0.075 | 0.122 | 0.132 | 0.174 | 0.234 | 0.296 | 0.463 | 0.583 | 0.587 | 0.784 | 0.952 | 1.156 | 1.360 | 1.713 | 2.000 | ||
|
Rated torque 额定扭矩(KG.CM) |
0.22 | 0.23 | 0.37 | 0.57 | 0.74 | 1.20 | 1.29 | 1.71 | 2.29 | 2.90 | 4.54 | 5.72 | 5.75 | 7.69 | 9.33 | 11.32 | 13.32 | 16.79 | 19.60 | ||
|
Rated torque 额定扭矩(LB.IN) |
0.25 | 0.26 | 0.43 | 0.66 | 0.85 | 1.38 | 1.49 | 1.97 | 2.64 | 3.35 | 5.23 | 6.59 | 6.63 | 8.85 | 10.75 | 13.05 | 15.35 | 19.34 | 22.58 | ||
| 3530ZY-24V-3500R | |||||||||||||||||||||
|
No-load speed 空载转速(RPM) |
460.5 | 376.3 | 230.3 | 127.3 | 98.3 | 60.7 | 47.7 | 36.1 | 26.9 | 18.0 | 11.6 | 9.2 | 7.7 | 5.8 | 4.8 | 3.9 | 2.8 | 2.3 | 1.7 | ||
|
Rated speed 额定转速(RPM) |
368.4 | 301.1 | 184.2 | 101.8 | 78.7 | 48.5 | 38.1 | 28.9 | 21.5 | 14.4 | 9.2 | 7.3 | 6.2 | 4.6 | 3.8 | 3.1 | 2.3 | 1.8 | 1.3 | ||
|
Rated torque 额定扭矩(N.M) |
0.023 | 0.024 | 0.038 | 0.059 | 0.077 | 0.124 | 0.134 | 0.177 | 0.238 | 0.301 | 0.471 | 0.594 | 0.597 | 0.798 | 0.968 | 1.175 | 1.383 | 1.742 | 2.000 | ||
|
Rated torque 额定扭矩(KG.CM) |
0.22 | 0.23 | 0.38 | 0.58 | 0.75 | 1.22 | 1.31 | 1.74 | 2.33 | 2.95 | 4.61 | 5.82 | 5.85 | 7.82 | 9.49 | 11.52 | 13.55 | 17.08 | 19.60 | ||
|
Rated torque 额定扭矩(LB.IN) |
0.26 | 0.27 | 0.43 | 0.67 | 0.86 | 1.40 | 1.52 | 2.00 | 2.68 | 3.40 | 5.32 | 6.70 | 6.74 | 9.01 | 10.93 | 13.27 | 15.62 | 19.67 | 22.58 | ||

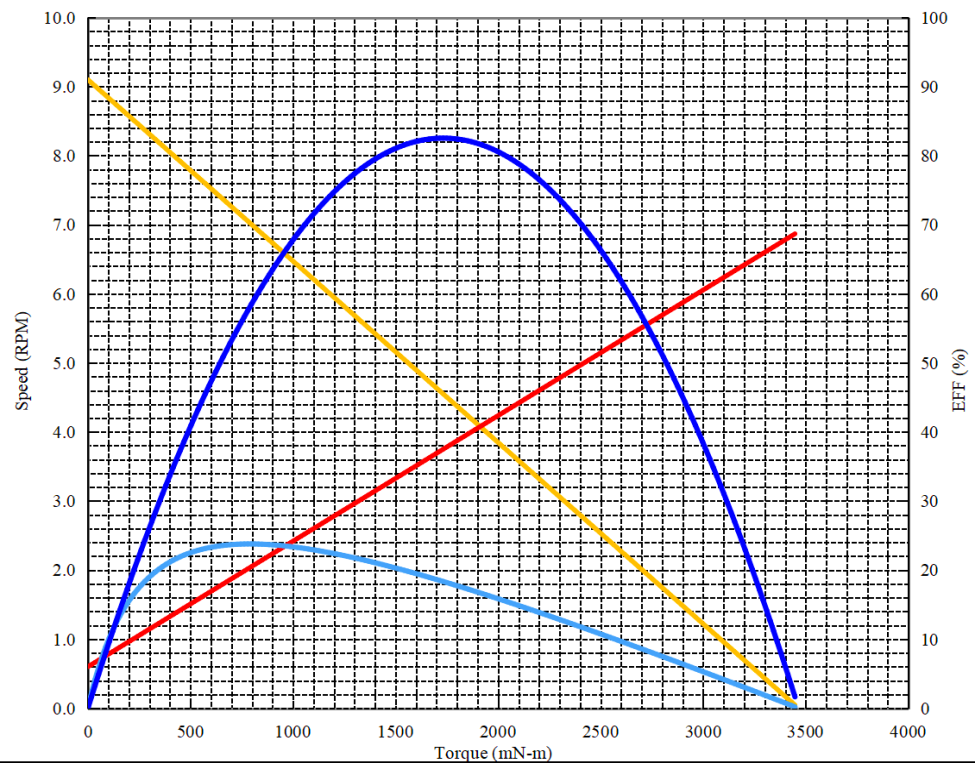

| Gear motor curve case 减速电机曲线示例 | |||||||||||||||||||||
| Project 工程名: | DC GEAR MOTOR | Date 日期: | 2025/3/26 | Performance (in an ambient temperature of 25-30℃) | |||||||||||||||||
| Motor speed转速: | 5500RPM | Full scale 量程: | 100% | Eff | Rapidly test to prevent temperature rise and overload damage. | ||||||||||||||||
| Gear chain 级数: | 7 | 1.0 | Watts | Constant voltage 恒压加载: | 12 | Volts | |||||||||||||||
| Gear ratio 减速比: | 604 | 1.0 | Amp. | Direction 方向: | CW/CCW | ||||||||||||||||
 |
At no-load 空载参数 | ||||||||||||||||||||
| Speed 转速: | 9.1 | RPM | |||||||||||||||||||
| Current电流: | 0.06 | AMPS | |||||||||||||||||||
| Max instantaneous parameters 最大瞬时参数 | |||||||||||||||||||||
| Torque 扭矩 : | 3411.41 | mN-m | |||||||||||||||||||
| Current 电流: | 0.69 | AMPS | |||||||||||||||||||
| At maximum efficiency 最高效率点参数 | |||||||||||||||||||||
| Efficiency 效率 : | 23.8 | % | |||||||||||||||||||
| Torque 扭矩 : | 789.0 | mN-m | |||||||||||||||||||
| Speed 转速 : | 7.0 | RPM | |||||||||||||||||||
| Current 电流: | 0.20 | AMPS | |||||||||||||||||||
| Output 输出功率: | 0.58 | Watts | |||||||||||||||||||
| At maximum power output 最大功率输出参数 | |||||||||||||||||||||
| Output 输出功率 : | 0.825 | Watts | |||||||||||||||||||
| Torque 扭矩 : | 1732.4 | mN-m | |||||||||||||||||||
| Speed 转速 : | 4.6 | RPM | |||||||||||||||||||
| Current 电流 : | 0.37 | AMPS | |||||||||||||||||||
| Production Combination 其他配件 | |||||||||||||||||||||
| Accessories 名称 | Voltage 电压 | Resolution 分辨率 | Channels 通道数 | Remark | |||||||||||||||||
| NULL | |||||||||||||||||||||
