Low Price 37mm Gearbox 12 Volt 24 Volt 5v 12v 24v High Torque Low Rpm 3nm 1 Watt 2w 3w 5kg 2nm Dc Gear Motor with Ce Rohs
| DC Gear Motor直流减速电机 | 2 Nm | 3 Watts | |||||||||||||||||||
| 3324ZY Micro brushed dc motor with spur gearbox | |||||||||||||||||||||
| TJP37RH Series | |||||||||||||||||||||
| Dimensional drawing 外形尺寸图(mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

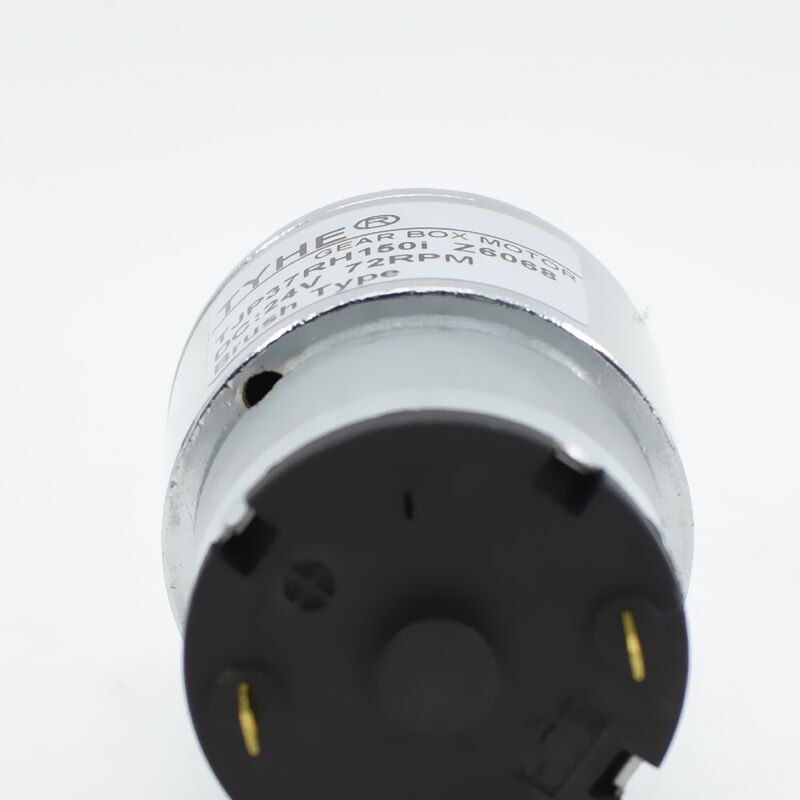

| Picture of motor 电机实物图 | |||||||||||||||||||||
 | |||||||||||||||||||||
| Motor characteristics 电机特性 | |||||||||||||||||||||
| Housing material 安装面材质 | Zinc alloy 锌合金 | ||||||||||||||||||||
| Gear chain material 齿轮材质 | Powder metallurgy & Steel 粉末冶金及钢齿 | ||||||||||||||||||||
| Back lash 齿轮背隙 | ≤2° | ||||||||||||||||||||
| Bearings on output shaft 输出轴轴承 | Oil bearing 含油轴承 | ||||||||||||||||||||
| Recommended max input speed 建议最大输入转速 | ≤10000RPM | ||||||||||||||||||||
| Radial force 径向力 | ≤1kgf | ||||||||||||||||||||
| Axial force 轴向力 | ≤0.7kgf | ||||||||||||||||||||
| Maximum pressure force on shaft 主轴最大承受压入力 | ≤10kgf | ||||||||||||||||||||
| Radial clearance 径向间隙 | ≤0.1mm | ||||||||||||||||||||
| Axial clearance 轴向间隙 | ≤0.3mm | ||||||||||||||||||||
| Operating temperature range 使用温度范围 | -20℃-120℃ | ||||||||||||||||||||
| Commutator 换向结构 | Brushed | ||||||||||||||||||||
| Direction of rotation 旋转方向 | CW / CCW | ||||||||||||||||||||
| Noise 噪音 | ≤40dB | ||||||||||||||||||||
| DC Motor Technical Data 直流电机参数 | |||||||||||||||||||||
| Values at 25-30℃ 室温下测量数值 | |||||||||||||||||||||
|
Model 型号 |
Rated Voltage（V） 额定电压 |
No-Load 空载参数 |
Rated 额定参数 |
Stall 堵转参数 |
*Tips: The datasheet on left side are limited, please consult our staffs for more parameter information. 提示：左边的数据表参数有限，请联系客服获取更多参数信息。 |
||||||||||||||||
|
Speed 转速 |
Current 电流 |
Speed 转速 |
Current 电流 |
Torque 力矩 |
Output 输出功 |
Eff 效率 |
Torque 力矩 |
Current 电流 |
|||||||||||||
| rpm | mA | rpm | A | mN.m | W | % | mN.m | A | |||||||||||||
| 3324ZY | 12 | 5000 | 32 | 4000 | 0.12 | 2.12 | 0.89 | 64.07 | 6.36 | 0.81 | |||||||||||
| 3324ZY | 24 | 7300 | 26 | 5840 | 0.09 | 2.23 | 1.36 | 64.45 | 6.69 | 0.59 | |||||||||||
| Motor With Gearbox Technical Data 减速电机参数 | |||||||||||||||||||||
| Gearbox data 减速箱参数 | |||||||||||||||||||||
|
Gear ratio 减速比 n : 1 |
7.6 | 9.3 | 15.2 | 27.5 | 35.6 | 57.7 | 73.4 | 97 | 130 | 194 | 303 | 382 | 452 | 604 | 733 | 890 | 1232 | 1552 | 2077 | ||
|
Number of gear stages 减速级数 |
2 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 6 | 7 | 7 | 7 | 7 | 8 | 8 | 8 | ||
|
Gearbox Length 齿轮箱长度(mm) |
22.5 | 22.5 | 22.5 | 24.5 | 24.5 | 24.5 | 26.5 | 26.5 | 26.5 | 29.5 | 29.5 | 29.5 | 32.5 | 32.5 | 32.5 | 32.5 | 32.5 | 32.5 | 32.5 | ||
|
Efficiency 效率(%) |
0.72 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.38 | 0.38 | 0.38 | 0.32 | 0.32 | 0.32 | 0.32 | 0.27 | 0.27 | 0.27 | ||
| 3324ZY-12V-5000R | |||||||||||||||||||||
|
No-load speed 空载转速(RPM) |
657.9 | 537.6 | 328.9 | 181.8 | 140.4 | 86.7 | 68.1 | 51.5 | 38.5 | 25.8 | 16.5 | 13.1 | 11.1 | 8.3 | 6.8 | 5.6 | 4.1 | 3.2 | 2.4 | ||
|
Rated speed 额定转速(RPM) |
526.3 | 430.1 | 263.2 | 145.5 | 112.4 | 69.3 | 54.5 | 41.2 | 30.8 | 20.6 | 13.2 | 10.5 | 8.8 | 6.6 | 5.5 | 4.5 | 3.2 | 2.6 | 1.9 | ||
|
Rated torque 额定扭矩(N.M) |
0.012 | 0.012 | 0.020 | 0.030 | 0.039 | 0.064 | 0.069 | 0.091 | 0.122 | 0.155 | 0.242 | 0.305 | 0.307 | 0.410 | 0.498 | 0.605 | 0.712 | 0.897 | 1.200 | ||
|
Rated torque 额定扭矩(KG.CM) |
0.11 | 0.12 | 0.19 | 0.30 | 0.39 | 0.63 | 0.68 | 0.89 | 1.20 | 1.52 | 2.37 | 2.99 | 3.01 | 4.02 | 4.88 | 5.93 | 6.97 | 8.79 | 11.76 | ||
|
Rated torque 额定扭矩(LB.IN) |
0.13 | 0.14 | 0.22 | 0.34 | 0.44 | 0.72 | 0.78 | 1.03 | 1.38 | 1.75 | 2.74 | 3.45 | 3.47 | 4.63 | 5.62 | 6.83 | 8.04 | 10.12 | 13.55 | ||
| 3324ZY-24V-7500R | |||||||||||||||||||||
|
No-load speed 空载转速(RPM) |
960.5 | 784.9 | 480.3 | 265.5 | 205.1 | 126.5 | 99.5 | 75.3 | 56.2 | 37.6 | 24.1 | 19.1 | 16.2 | 12.1 | 10.0 | 8.2 | 5.9 | 4.7 | 3.5 | ||
|
Rated speed 额定转速(RPM) |
768.4 | 628.0 | 384.2 | 212.4 | 164.0 | 101.2 | 79.6 | 60.2 | 44.9 | 30.1 | 19.3 | 15.3 | 12.9 | 9.7 | 8.0 | 6.6 | 4.7 | 3.8 | 2.8 | ||
|
Rated torque 额定扭矩(N.M) |
0.012 | 0.013 | 0.021 | 0.032 | 0.041 | 0.067 | 0.073 | 0.096 | 0.129 | 0.163 | 0.255 | 0.321 | 0.323 | 0.432 | 0.524 | 0.636 | 0.749 | 0.943 | 1.262 | ||
|
Rated torque 额定扭矩(KG.CM) |
0.12 | 0.12 | 0.20 | 0.31 | 0.41 | 0.66 | 0.71 | 0.94 | 1.26 | 1.60 | 2.50 | 3.15 | 3.17 | 4.23 | 5.14 | 6.24 | 7.34 | 9.24 | 12.37 | ||
|
Rated torque 额定扭矩(LB.IN) |
0.14 | 0.14 | 0.24 | 0.36 | 0.47 | 0.76 | 0.82 | 1.08 | 1.45 | 1.84 | 2.88 | 3.63 | 3.65 | 4.88 | 5.92 | 7.18 | 8.45 | 10.65 | 14.25 | ||
| Gear motor curve case 减速电机曲线示例 | |||||||||||||||||||||
| Project 工程名: | DC GEAR MOTOR | Date 日期: | 2025/3/26 | Performance (in an ambient temperature of 25-30℃) | |||||||||||||||||
| Motor speed转速: | 7300RPM | Full scale 量程: | 100% | Eff | Rapidly test to prevent temperature rise and overload damage. | ||||||||||||||||
| Gear chain 级数: | 5 | 1.0 | Watts | Constant voltage 恒压加载: | 24 | Volts | |||||||||||||||
| Gear ratio 减速比: | 130 | 1.0 | Amp. | Direction 方向: | CW/CCW | ||||||||||||||||
 |
At no-load 空载参数 | ||||||||||||||||||||
| Speed 转速: | 56.0 | RPM | |||||||||||||||||||
| Current电流: | 0.03 | AMPS | |||||||||||||||||||
| Max instantaneous parameters 最大瞬时参数 | |||||||||||||||||||||
| Torque 扭矩 : | 592.90 | mN-m | |||||||||||||||||||
| Current 电流: | 0.30 | AMPS | |||||||||||||||||||
| At maximum efficiency 最高效率点参数 | |||||||||||||||||||||
| Efficiency 效率 : | 29.4 | % | |||||||||||||||||||
| Torque 扭矩 : | 137.2 | mN-m | |||||||||||||||||||
| Speed 转速 : | 43.2 | RPM | |||||||||||||||||||
| Current 电流: | 0.09 | AMPS | |||||||||||||||||||
| Output 输出功率: | 0.62 | Watts | |||||||||||||||||||
| At maximum power output 最大功率输出参数 | |||||||||||||||||||||
| Output 输出功率 : | 0.883 | Watts | |||||||||||||||||||
| Torque 扭矩 : | 301.2 | mN-m | |||||||||||||||||||
| Speed 转速 : | 28.0 | RPM | |||||||||||||||||||
| Current 电流 : | 0.16 | AMPS | |||||||||||||||||||
| Production Combination 其他配件 | |||||||||||||||||||||
| Accessories 名称 | Voltage 电压 | Resolution 分辨率 | Channels 通道数 | Remark | |||||||||||||||||
| NULL | |||||||||||||||||||||
TJX38RGb
TJX38RGa
TJX36R3650BL
TJX36RGb
