Manufacturers 37mm 12v 24v High Rpm High Power 30 Watt 2nm 1nm 15w Torque Brushed Dc Tubular Gear Motor with Ce Rohs
| DC Gear Motor直流减速电机 | 2 Nm | 25 Watts | |||||||||||||||||||
| 3879ZY Micro brushed dc motor with spur gearbox | For combination with | ||||||||||||||||||||
| Encoder & Brake | |||||||||||||||||||||
| 可搭配编码器及刹车 | |||||||||||||||||||||
| TJP37FOO Series | |||||||||||||||||||||

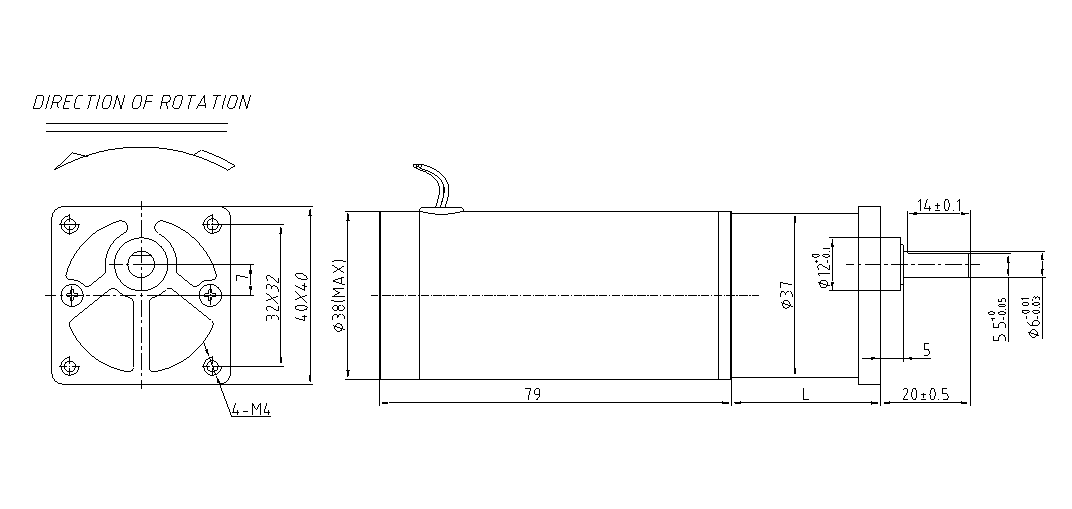

| Dimensional drawing 外形尺寸图(mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

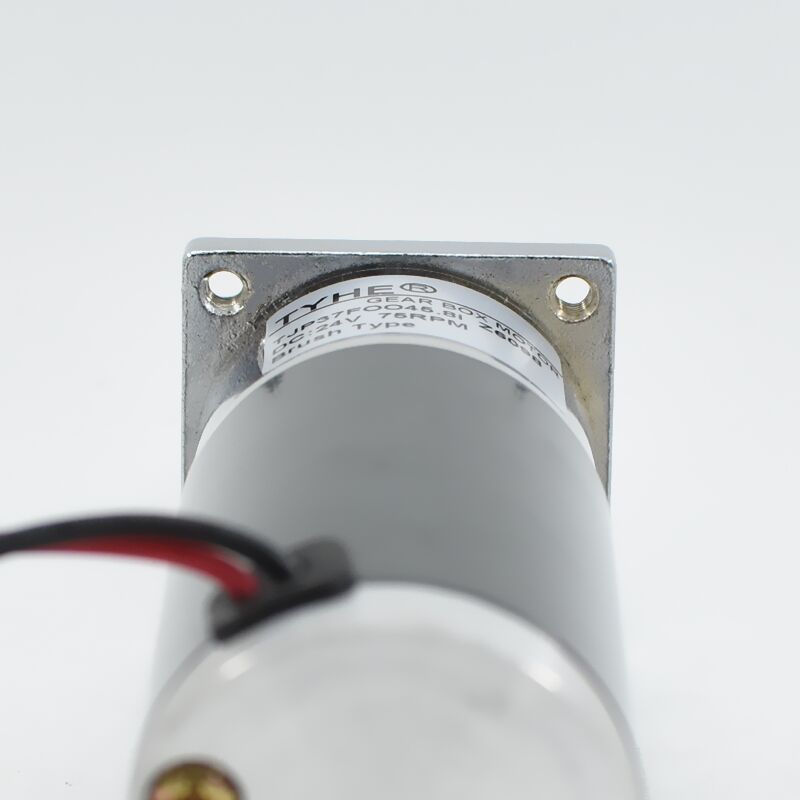

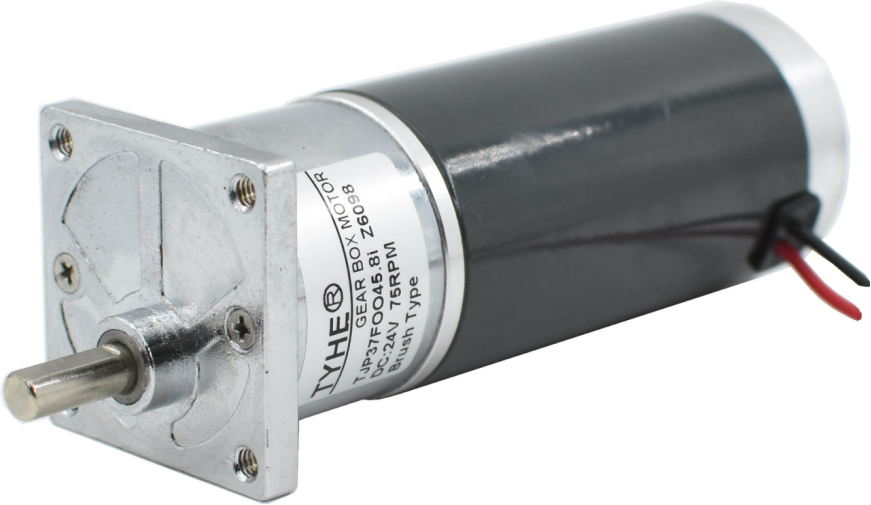

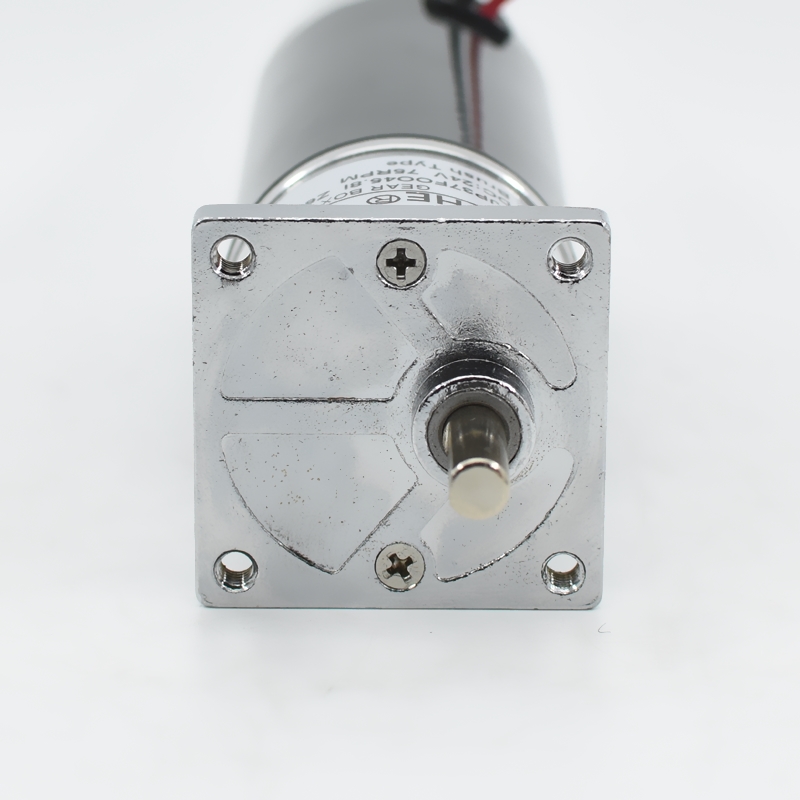

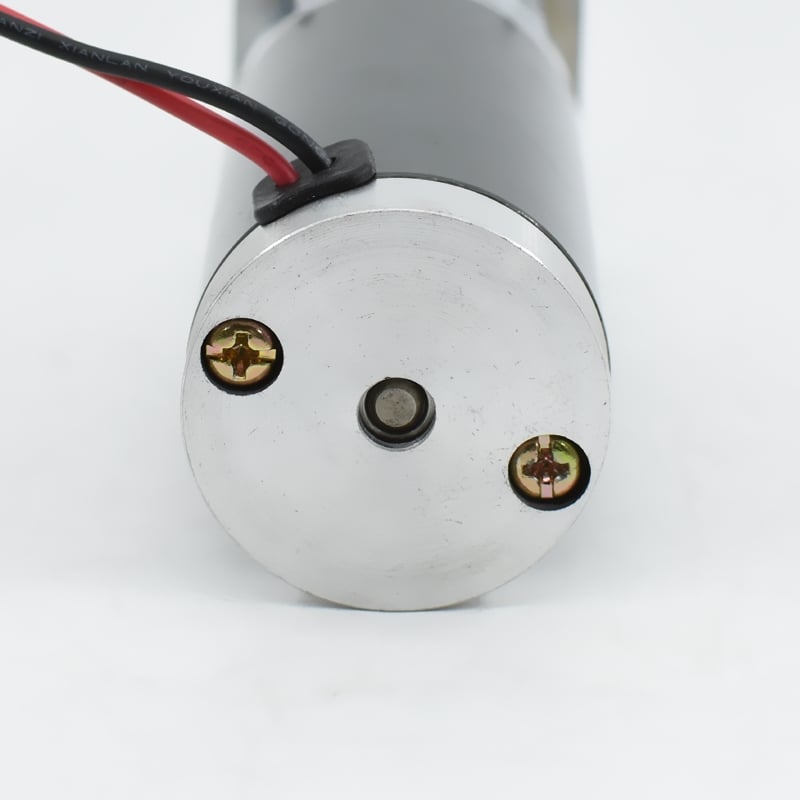

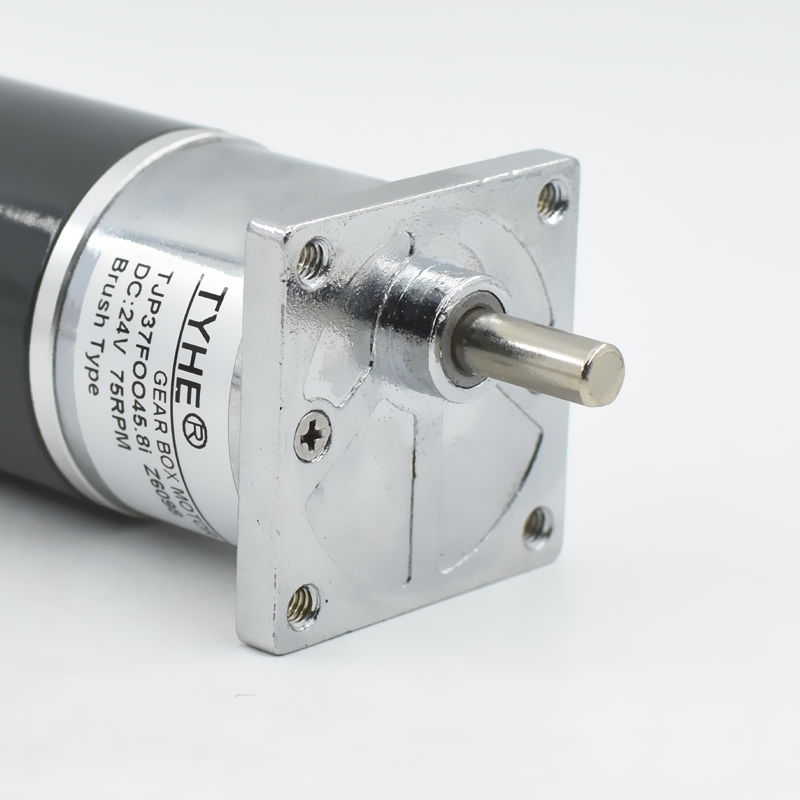

| Picture of motor 电机实物图 | |||||||||||||||||||||
 | |||||||||||||||||||||
| Motor characteristics 电机特性 | |||||||||||||||||||||
| Housing material 安装面材质 | Zinc alloy 锌合金 | ||||||||||||||||||||
| Gear chain material 齿轮材质 | Powder metallurgy & Steel 粉末冶金及钢齿 | ||||||||||||||||||||
| Back lash 齿轮背隙 | ≤2° | ||||||||||||||||||||
| Bearings on output shaft 输出轴轴承 | Oil bearing 含油轴承 | ||||||||||||||||||||
| Recommended max input speed 建议最大输入转速 | ≤10000RPM | ||||||||||||||||||||
| Radial force 径向力 | ≤1kgf | ||||||||||||||||||||
| Axial force 轴向力 | ≤0.7kgf | ||||||||||||||||||||
| Maximum pressure force on shaft 主轴最大承受压入力 | ≤10kgf | ||||||||||||||||||||
| Radial clearance 径向间隙 | ≤0.1mm | ||||||||||||||||||||
| Axial clearance 轴向间隙 | ≤0.3mm | ||||||||||||||||||||
| Operating temperature range 使用温度范围 | -20℃-120℃ | ||||||||||||||||||||
| Commutator 换向结构 | Brushed | ||||||||||||||||||||
| Direction of rotation 旋转方向 | CW / CCW | ||||||||||||||||||||
| Noise 噪音 | ≤60dB | ||||||||||||||||||||
| DC Motor Technical Data 直流电机参数 | |||||||||||||||||||||
| Values at 25-30℃ 室温下测量数值 | |||||||||||||||||||||
|
Model 型号 |
Rated Voltage（V） 额定电压 |
No-Load 空载参数 |
Rated 额定参数 |
Stall 堵转参数 |
*Tips: The datasheet on left side are limited, please consult our staffs for more parameter information. 提示：左边的数据表参数有限，请联系客服获取更多参数信息。 |
||||||||||||||||
|
Speed 转速 |
Current 电流 |
Speed 转速 |
Current 电流 |
Torque 力矩 |
Output 输出功 |
Eff 效率 |
Torque 力矩 |
Current 电流 |
|||||||||||||
| rpm | mA | rpm | A | mN.m | W | % | mN.m | A | |||||||||||||
| 3879ZY | 12 | 5000 | 400 | 4000 | 1.23 | 24.50 | 10.26 | 69.81 | 73.50 | 7.50 | |||||||||||
| 3879ZY | 24 | 4000 | 130 | 3200 | 0.53 | 26.80 | 8.98 | 70.82 | 80.40 | 4.00 | |||||||||||
| Motor With Gearbox Technical Data 减速电机参数 | |||||||||||||||||||||
| Gearbox data 减速箱参数 | |||||||||||||||||||||
|
Gear ratio 减速比 n : 1 |
8.2 | 11.7 | 14.7 | 19.1 | 27.2 | 34.4 | 44.5 | 63.5 | 80.3 | 104 | 148 | 187 | 242 | 346 | 437 | 565 | |||||
|
Number of gear stages 减速级数 |
2 | 3 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 6 | 7 | 7 | 7 | |||||
|
Gearbox Length 齿轮箱长度(mm) |
25.5 | 25.5 | 25.5 | 25.5 | 27.5 | 27.5 | 27.5 | 29.5 | 29.5 | 29.5 | 32.5 | 32.5 | 32.5 | 35.5 | 35.5 | 35.5 | |||||
|
Efficiency 效率(%) |
0.72 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.38 | 0.38 | 0.38 | 0.32 | 0.32 | 0.32 | |||||
| 3879ZY-12V-5000R | |||||||||||||||||||||
|
No-load speed 空载转速(RPM) |
609.8 | 427.4 | 340.1 | 261.8 | 183.8 | 145.3 | 112.4 | 78.7 | 62.3 | 48.1 | 33.8 | 26.7 | 20.7 | 14.5 | 11.4 | 8.8 | |||||
|
Rated speed 额定转速(RPM) |
487.8 | 341.9 | 272.1 | 209.4 | 147.1 | 116.3 | 89.9 | 63.0 | 49.8 | 38.5 | 27.0 | 21.4 | 16.5 | 11.6 | 9.2 | 7.1 | |||||
|
Rated torque 额定扭矩(N.M) |
0.145 | 0.176 | 0.221 | 0.287 | 0.348 | 0.440 | 0.569 | 0.690 | 0.873 | 1.131 | 1.368 | 1.728 | 2.000 | 2.000 | 2.000 | 2.000 | |||||
|
Rated torque 额定扭矩(KG.CM) |
1.42 | 1.73 | 2.17 | 2.82 | 3.41 | 4.31 | 5.58 | 6.76 | 8.55 | 11.08 | 13.40 | 16.93 | 19.60 | 19.60 | 19.60 | 19.60 | |||||
|
Rated torque 额定扭矩(LB.IN) |
1.64 | 1.99 | 2.50 | 3.24 | 3.93 | 4.97 | 6.43 | 7.79 | 9.86 | 12.76 | 15.44 | 19.51 | 22.58 | 22.58 | 22.58 | 22.58 | |||||
| 3879ZY-24V-4000R | |||||||||||||||||||||
|
No-load speed 空载转速(RPM) |
487.8 | 341.9 | 272.1 | 209.4 | 147.1 | 116.3 | 89.9 | 63.0 | 49.8 | 38.5 | 27.0 | 21.4 | 16.5 | 11.6 | 9.2 | 7.1 | |||||
|
Rated speed 额定转速(RPM) |
390.2 | 273.5 | 217.7 | 167.5 | 117.6 | 93.0 | 71.9 | 50.4 | 39.9 | 30.8 | 21.6 | 17.1 | 13.2 | 9.2 | 7.3 | 5.7 | |||||
|
Rated torque 额定扭矩(N.M) |
0.159 | 0.193 | 0.242 | 0.314 | 0.381 | 0.481 | 0.623 | 0.755 | 0.955 | 1.237 | 1.496 | 1.890 | 2.000 | 2.000 | 2.000 | 2.000 | |||||
|
Rated torque 额定扭矩(KG.CM) |
1.56 | 1.89 | 2.37 | 3.08 | 3.73 | 4.72 | 6.10 | 7.40 | 9.36 | 12.12 | 14.66 | 18.52 | 19.60 | 19.60 | 19.60 | 19.60 | |||||
|
Rated torque 额定扭矩(LB.IN) |
1.79 | 2.17 | 2.73 | 3.55 | 4.30 | 5.43 | 7.03 | 8.53 | 10.78 | 13.96 | 16.89 | 21.34 | 22.58 | 22.58 | 22.58 | 22.58 | |||||

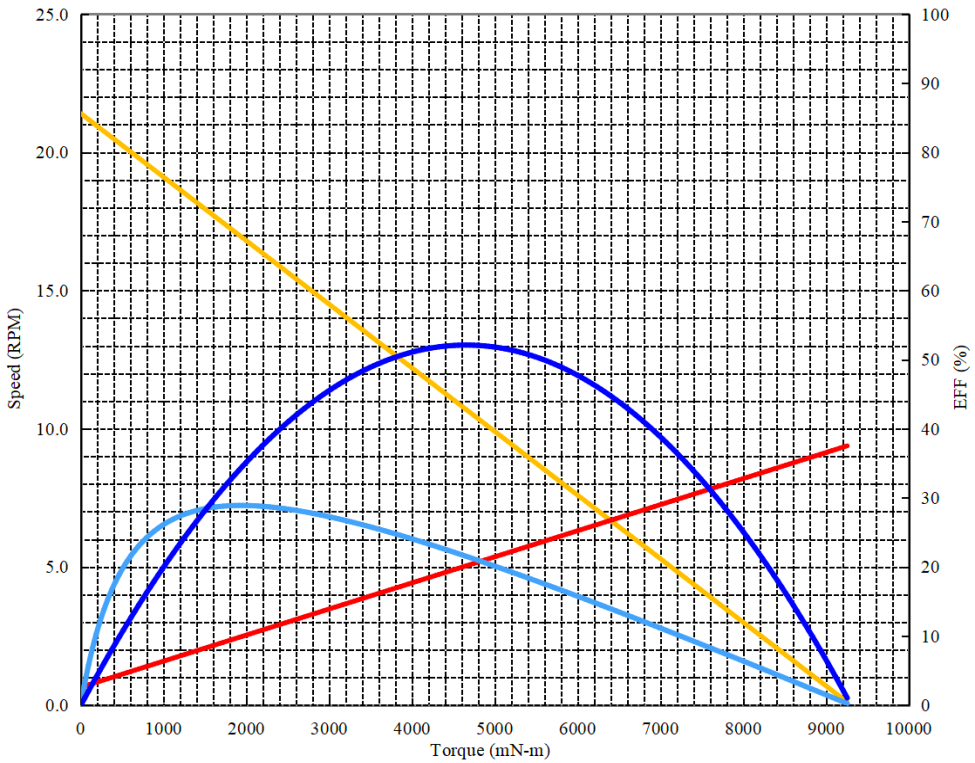

| Gear motor curve case 减速电机曲线示例 | |||||||||||||||||||||
| Project 工程名: | DC GEAR MOTOR | Date 日期: | 2025/3/26 | Performance (in an ambient temperature of 25-30℃) | |||||||||||||||||
| Motor speed转速: | 4000RPM | Full scale 量程: | 100% | Eff | Rapidly test to prevent temperature rise and overload damage. | ||||||||||||||||
| Gear chain 级数: | 6 | 10.0 | Watts | Constant voltage 恒压加载: | 24 | Volts | |||||||||||||||
| Gear ratio 减速比: | 187 | 5.0 | Amp. | Direction 方向: | CW/CCW | ||||||||||||||||
 |
At no-load 空载参数 | ||||||||||||||||||||
| Speed 转速: | 21.4 | RPM | |||||||||||||||||||
| Current电流: | 0.13 | AMPS | |||||||||||||||||||
| Max instantaneous parameters 最大瞬时参数 | |||||||||||||||||||||
| Torque 扭矩 : | 9117.50 | mN-m | |||||||||||||||||||
| Current 电流: | 1.89 | AMPS | |||||||||||||||||||
| At maximum efficiency 最高效率点参数 | |||||||||||||||||||||
| Efficiency 效率 : | 28.9 | % | |||||||||||||||||||
| Torque 扭矩 : | 1934.3 | mN-m | |||||||||||||||||||
| Speed 转速 : | 16.9 | RPM | |||||||||||||||||||
| Current 电流: | 0.50 | AMPS | |||||||||||||||||||
| Output 输出功率: | 3.43 | Watts | |||||||||||||||||||
| At maximum power output 最大功率输出参数 | |||||||||||||||||||||
| Output 输出功率 : | 5.210 | Watts | |||||||||||||||||||
| Torque 扭矩 : | 4650.2 | mN-m | |||||||||||||||||||
| Speed 转速 : | 10.7 | RPM | |||||||||||||||||||
| Current 电流 : | 1.01 | AMPS | |||||||||||||||||||
| Production Combination 其他配件 | |||||||||||||||||||||
| Accessories 名称 | Voltage 电压 | Resolution 分辨率 | Channels 通道数 | Remark | |||||||||||||||||
| Magnetic Encoder 磁性编码器 | 5V-24V | 13ppr | A&B | ||||||||||||||||||
| φ37-Brake 刹车 | 12V-24V | / | / | ||||||||||||||||||
| Optical encoder 光电编码器 | 5V-24V | 100ppr, 200ppr, 256ppr, 360ppr, 400ppr, 512ppr, 1000ppr | A&B | ||||||||||||||||||
