Factory wholesale high torque 37mm gear box 5kgcm 2nm 5v 24v 1000 rpm 5 watt micro brushed dc geared motor with ce rohs
| DC Gear Motor直流减速电机 | 2 Nm | 5 Watts | |||||||||||||||||||
| 3530ZY Micro brushed dc motor with spur gearbox | |||||||||||||||||||||
| TJP37FK Series | |||||||||||||||||||||

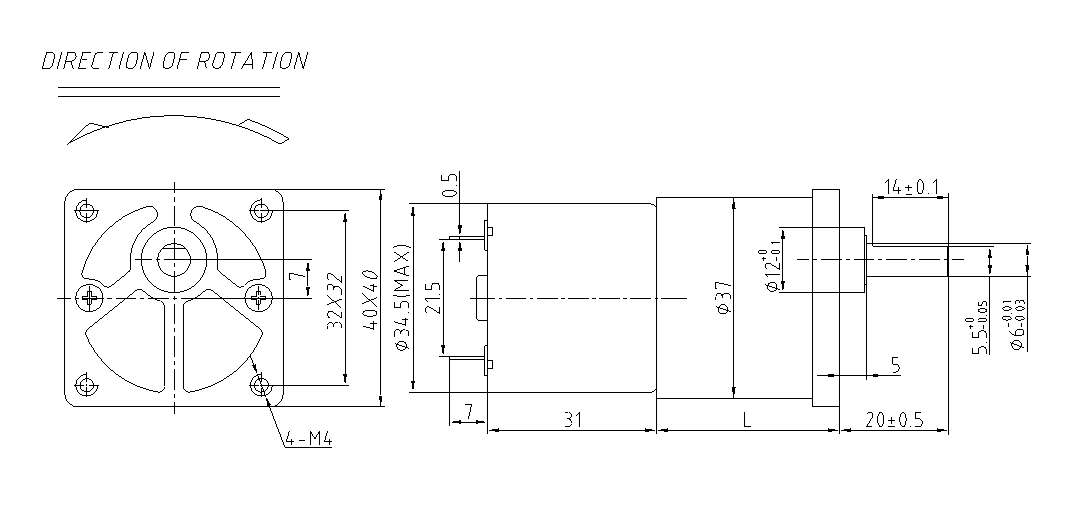

| Dimensional drawing 外形尺寸图(mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

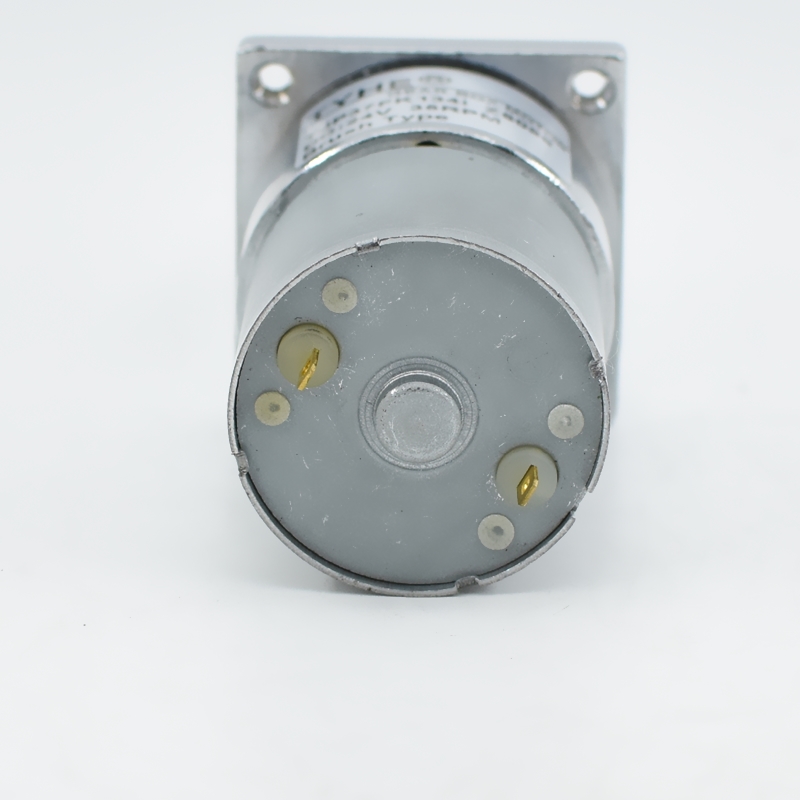

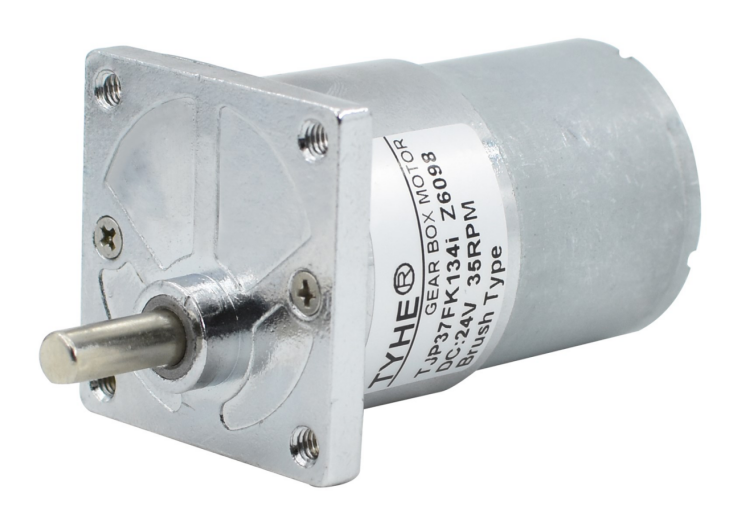

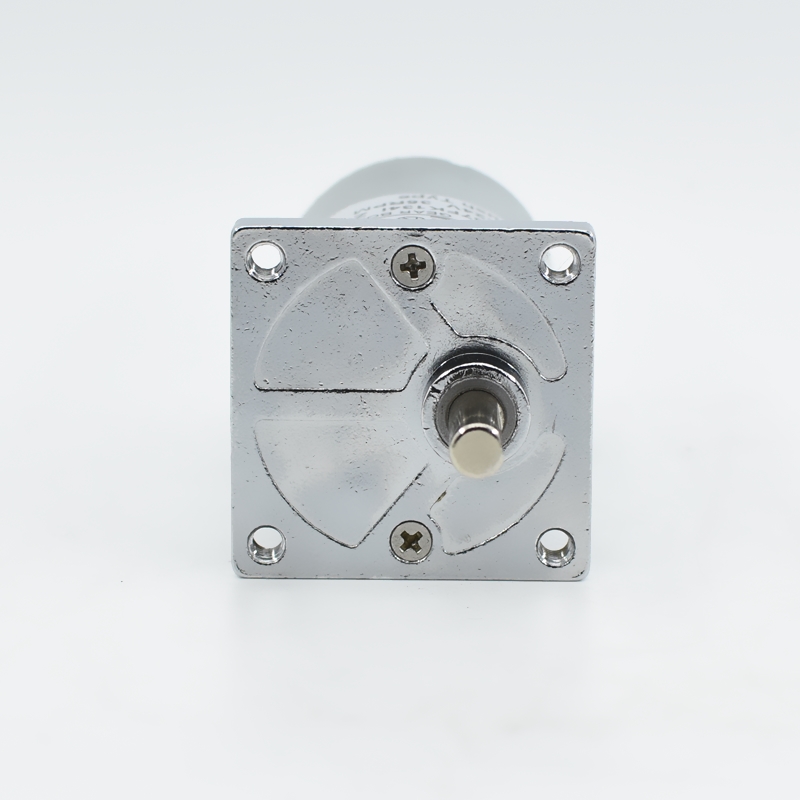

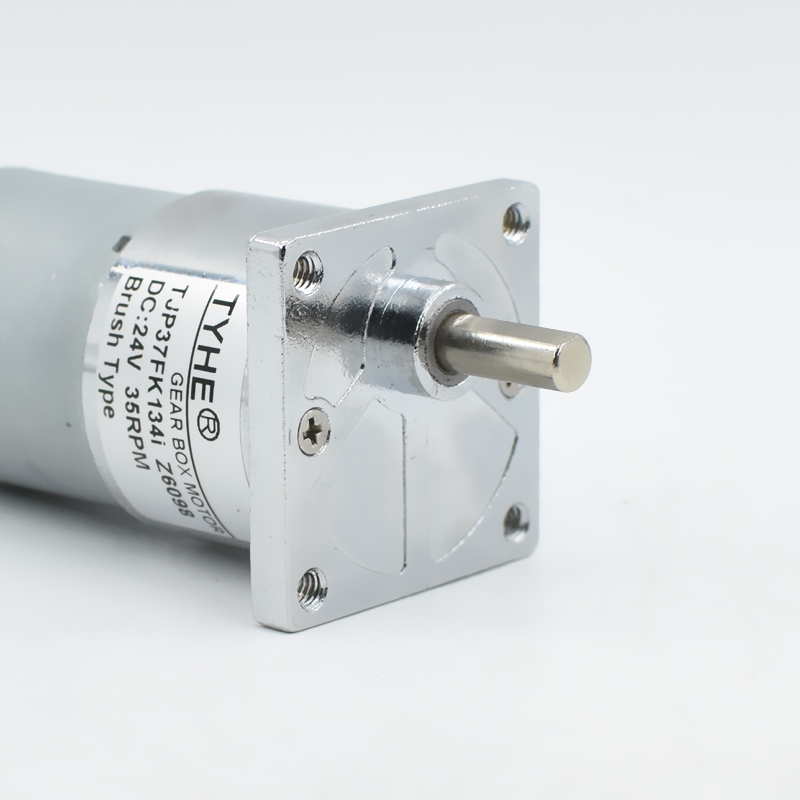

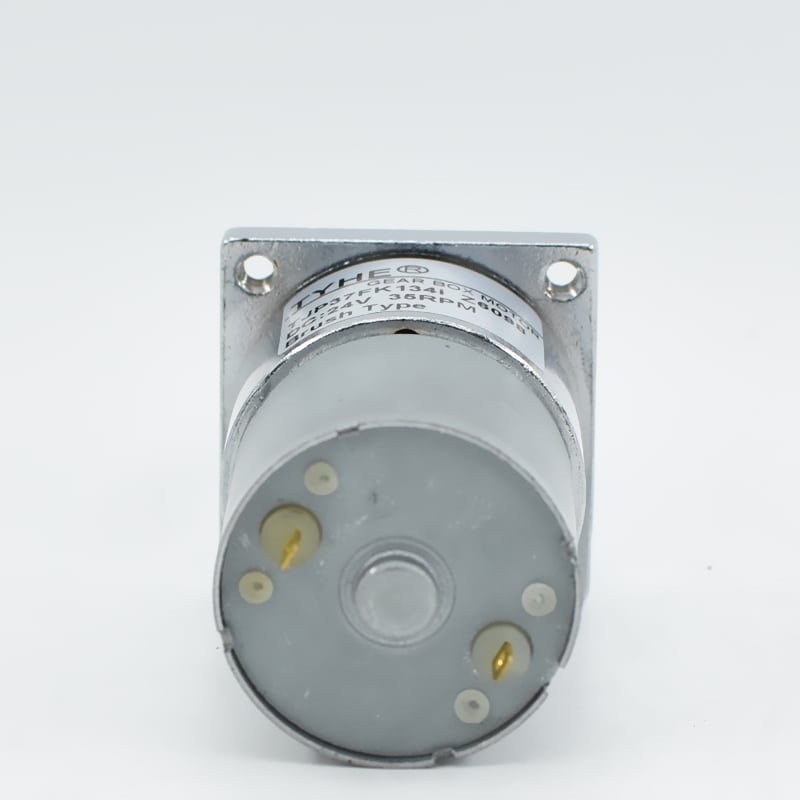

| Picture of motor 电机实物图 | |||||||||||||||||||||
 | |||||||||||||||||||||
| Motor characteristics 电机特性 | |||||||||||||||||||||
| Housing material 安装面材质 | Zinc alloy 锌合金 | ||||||||||||||||||||
| Gear chain material 齿轮材质 | Powder metallurgy & Steel 粉末冶金及钢齿 | ||||||||||||||||||||
| Back lash 齿轮背隙 | ≤2° | ||||||||||||||||||||
| Bearings on output shaft 输出轴轴承 | Oil bearing 含油轴承 | ||||||||||||||||||||
| Recommended max input speed 建议最大输入转速 | ≤10000RPM | ||||||||||||||||||||
| Radial force 径向力 | ≤1kgf | ||||||||||||||||||||
| Axial force 轴向力 | ≤0.7kgf | ||||||||||||||||||||
| Maximum pressure force on shaft 主轴最大承受压入力 | ≤10kgf | ||||||||||||||||||||
| Radial clearance 径向间隙 | ≤0.1mm | ||||||||||||||||||||
| Axial clearance 轴向间隙 | ≤0.3mm | ||||||||||||||||||||
| Operating temperature range 使用温度范围 | -20℃-120℃ | ||||||||||||||||||||
| Commutator 换向结构 | Brushed | ||||||||||||||||||||
| Direction of rotation 旋转方向 | CW / CCW | ||||||||||||||||||||
| Noise 噪音 | ≤50dB | ||||||||||||||||||||
| DC Motor Technical Data 直流电机参数 | |||||||||||||||||||||
| Values at 25-30℃ 室温下测量数值 | |||||||||||||||||||||
|
Model 型号 |
Rated Voltage（V） 额定电压 |
No-Load 空载参数 |
Rated 额定参数 |
Stall 堵转参数 |
*Tips: The datasheet on left side are limited, please consult our staffs for more parameter information. 提示：左边的数据表参数有限，请联系客服获取更多参数信息。 |
||||||||||||||||
|
Speed 转速 |
Current 电流 |
Speed 转速 |
Current 电流 |
Torque 力矩 |
Output 输出功 |
Eff 效率 |
Torque 力矩 |
Current 电流 |
|||||||||||||
| rpm | mA | rpm | A | mN.m | W | % | mN.m | A | |||||||||||||
| 3530ZY | 12 | 5500 | 60 | 4400 | 0.23 | 4.05 | 1.87 | 67.36 | 12.15 | 1.69 | |||||||||||
| 3530ZY | 24 | 3500 | 14 | 2800 | 0.08 | 4.12 | 1.21 | 66.96 | 12.36 | 0.65 | |||||||||||
| Motor With Gearbox Technical Data 减速电机参数 | |||||||||||||||||||||
| Gearbox data 减速箱参数 | |||||||||||||||||||||
|
Gear ratio 减速比 n : 1 |
9.5 | 14.7 | 22.3 | 27.2 | 44.5 | 63 | 80.3 | 121 | 147 | 187 | 283 | 344 | 565 | 728 | 802 | 1073 | 1540 | 1871 | 2272 | ||
|
Number of gear stages 减速级数 |
2 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 6 | 7 | 7 | 7 | 7 | 8 | 8 | 8 | ||
|
Gearbox Length 齿轮箱长度(mm) |
22.5 | 22.5 | 22.5 | 24.5 | 24.5 | 24.5 | 26.5 | 26.5 | 26.5 | 29.5 | 29.5 | 29.5 | 32.5 | 32.5 | 32.5 | 32.5 | 32.5 | 32.5 | 32.5 | ||
|
Efficiency 效率(%) |
0.72 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.38 | 0.38 | 0.38 | 0.32 | 0.32 | 0.32 | 0.32 | 0.27 | 0.27 | 0.27 | ||
| 3530ZY-12V-5500R | |||||||||||||||||||||
|
No-load speed 空载转速(RPM) |
578.9 | 374.1 | 246.6 | 202.2 | 123.6 | 87.3 | 68.5 | 45.5 | 37.4 | 29.4 | 19.4 | 16.0 | 9.7 | 7.6 | 6.9 | 5.1 | 3.6 | 2.9 | 2.4 | ||
|
Rated speed 额定转速(RPM) |
463.2 | 299.3 | 197.3 | 161.8 | 98.9 | 69.8 | 54.8 | 36.4 | 29.9 | 23.5 | 15.5 | 12.8 | 7.8 | 6.0 | 5.5 | 4.1 | 2.9 | 2.4 | 1.9 | ||
|
Rated torque 额定扭矩(N.M) |
0.028 | 0.037 | 0.055 | 0.058 | 0.094 | 0.133 | 0.144 | 0.217 | 0.264 | 0.286 | 0.432 | 0.525 | 0.734 | 0.945 | 1.041 | 1.393 | 1.700 | 2.000 | 2.000 | ||
|
Rated torque 额定扭矩(KG.CM) |
0.27 | 0.36 | 0.54 | 0.56 | 0.92 | 1.31 | 1.41 | 2.13 | 2.59 | 2.80 | 4.24 | 5.15 | 7.19 | 9.26 | 10.20 | 13.65 | 16.66 | 19.60 | 19.60 | ||
|
Rated torque 额定扭矩(LB.IN) |
0.31 | 0.41 | 0.63 | 0.65 | 1.06 | 1.50 | 1.63 | 2.46 | 2.98 | 3.23 | 4.88 | 5.93 | 8.28 | 10.67 | 11.76 | 15.73 | 19.19 | 22.58 | 22.58 | ||
| 3530ZY-24V-3500R | |||||||||||||||||||||
|
No-load speed 空载转速(RPM) |
368.4 | 238.1 | 157.0 | 128.7 | 78.7 | 55.6 | 43.6 | 28.9 | 23.8 | 18.7 | 12.4 | 10.2 | 6.2 | 4.8 | 4.4 | 3.3 | 2.3 | 1.9 | 1.5 | ||
|
Rated speed 额定转速(RPM) |
294.7 | 190.5 | 125.6 | 102.9 | 62.9 | 44.4 | 34.9 | 23.1 | 19.0 | 15.0 | 9.9 | 8.1 | 5.0 | 3.8 | 3.5 | 2.6 | 1.8 | 1.5 | 1.2 | ||
|
Rated torque 额定扭矩(N.M) |
0.028 | 0.037 | 0.056 | 0.058 | 0.096 | 0.135 | 0.147 | 0.221 | 0.269 | 0.291 | 0.440 | 0.535 | 0.746 | 0.962 | 1.059 | 1.417 | 1.729 | 2.000 | 2.000 | ||
|
Rated torque 额定扭矩(KG.CM) |
0.28 | 0.36 | 0.55 | 0.57 | 0.94 | 1.33 | 1.44 | 2.17 | 2.63 | 2.85 | 4.31 | 5.24 | 7.31 | 9.42 | 10.38 | 13.89 | 16.94 | 19.60 | 19.60 | ||
|
Rated torque 额定扭矩(LB.IN) |
0.32 | 0.42 | 0.64 | 0.66 | 1.08 | 1.53 | 1.66 | 2.50 | 3.03 | 3.28 | 4.97 | 6.04 | 8.43 | 10.86 | 11.96 | 16.00 | 19.52 | 22.58 | 22.58 | ||

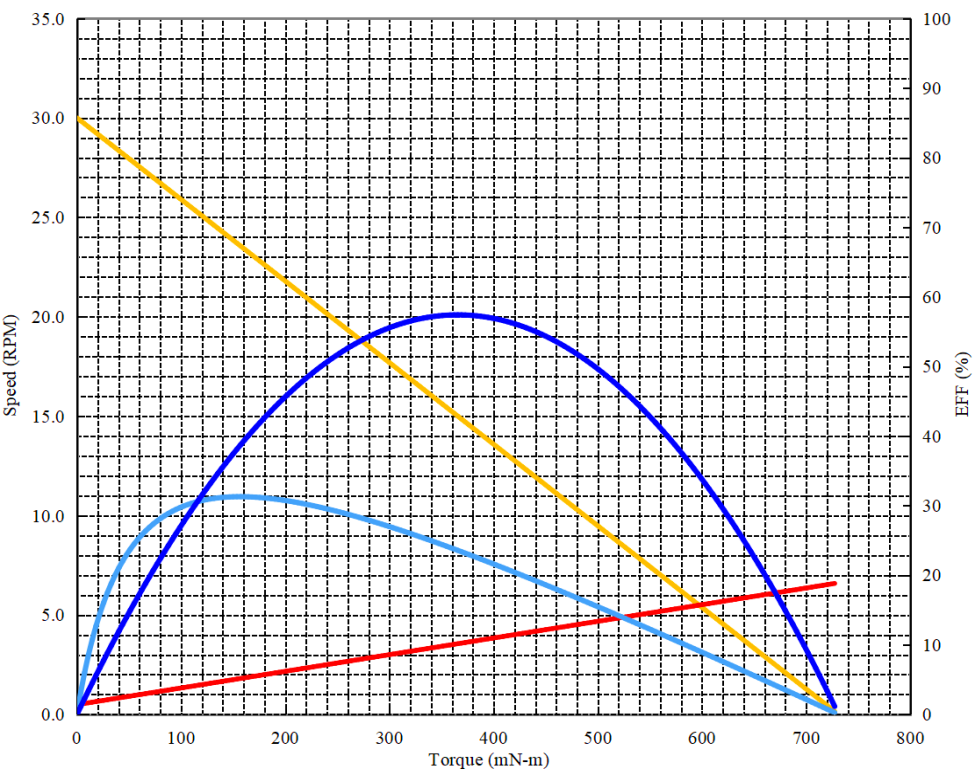

| Gear motor curve case 减速电机曲线示例 | |||||||||||||||||||||
| Project 工程名: | DC GEAR MOTOR | Date 日期: | 2025/3/26 | Performance (in an ambient temperature of 25-30℃) | |||||||||||||||||
| Motor speed转速: | 3500RPM | Full scale 量程: | 100% | Eff | Rapidly test to prevent temperature rise and overload damage. | ||||||||||||||||
| Gear chain 级数: | 5 | 1.0 | Watts | Constant voltage 恒压加载: | 24 | Volts | |||||||||||||||
| Gear ratio 减速比: | 121 | 1.0 | Amp. | Direction 方向: | CW/CCW | ||||||||||||||||
 |
At no-load 空载参数 | ||||||||||||||||||||
| Speed 转速: | 30.0 | RPM | |||||||||||||||||||
| Current电流: | 0.01 | AMPS | |||||||||||||||||||
| Max instantaneous parameters 最大瞬时参数 | |||||||||||||||||||||
| Torque 扭矩 : | 715.41 | mN-m | |||||||||||||||||||
| Current 电流: | 0.19 | AMPS | |||||||||||||||||||
| At maximum efficiency 最高效率点参数 | |||||||||||||||||||||
| Efficiency 效率 : | 31.3 | % | |||||||||||||||||||
| Torque 扭矩 : | 156.4 | mN-m | |||||||||||||||||||
| Speed 转速 : | 23.6 | RPM | |||||||||||||||||||
| Current 电流: | 0.05 | AMPS | |||||||||||||||||||
| Output 输出功率: | 0.39 | Watts | |||||||||||||||||||
| At maximum power output 最大功率输出参数 | |||||||||||||||||||||
| Output 输出功率 : | 0.574 | Watts | |||||||||||||||||||
| Torque 扭矩 : | 365.5 | mN-m | |||||||||||||||||||
| Speed 转速 : | 15.0 | RPM | |||||||||||||||||||
| Current 电流 : | 0.10 | AMPS | |||||||||||||||||||
| Production Combination 其他配件 | |||||||||||||||||||||
| Accessories 名称 | Voltage 电压 | Resolution 分辨率 | Channels 通道数 | Remark | |||||||||||||||||
| NULL | |||||||||||||||||||||
