Factory customized 5v 6v 12v mini size 60rpm 5rpm 1.5nm 1.5w 2 watt brushed dc gear reducer motor with ce rohs
| DC Gear Motor直流减速电机 | 1.5 Nm | 2 Watts | |||||||||||||||||||
| 3324ZY Micro brushed dc motor with spur gearbox | |||||||||||||||||||||
| TJP33RH Series | |||||||||||||||||||||
| Dimensional drawing 外形尺寸图(mm) | |||||||||||||||||||||
 | |||||||||||||||||||||
| Picture of motor 电机实物图 | |||||||||||||||||||||
 | |||||||||||||||||||||
| Motor characteristics 电机特性 | |||||||||||||||||||||
| Housing material 安装面材质 | Zinc alloy 锌合金 | ||||||||||||||||||||
| Gear chain material 齿轮材质 | Powder metallurgy 粉末冶金 | ||||||||||||||||||||
| Back lash 齿轮背隙 | ≤2° | ||||||||||||||||||||
| Bearings on output shaft 输出轴轴承 | Oil bearing 含油轴承 | ||||||||||||||||||||
| Recommended max input speed 建议最大输入转速 | ≤10000RPM | ||||||||||||||||||||
| Radial force 径向力 | ≤0.7kgf | ||||||||||||||||||||
| Axial force 轴向力 | ≤0.5kgf | ||||||||||||||||||||
| Maximum pressure force on shaft 主轴最大承受压入力 | ≤7kgf | ||||||||||||||||||||
| Radial clearance 径向间隙 | ≤0.1mm | ||||||||||||||||||||
| Axial clearance 轴向间隙 | ≤0.3mm | ||||||||||||||||||||
| Operating temperature range 使用温度范围 | -20℃-120℃ | ||||||||||||||||||||
| Commutator 换向结构 | Brushed | ||||||||||||||||||||
| Direction of rotation 旋转方向 | CW / CCW | ||||||||||||||||||||
| Noise 噪音 | ≤45dB | ||||||||||||||||||||
| DC Motor Technical Data 直流电机参数 | |||||||||||||||||||||
| Values at 25-30℃ 室温下测量数值 | |||||||||||||||||||||
|
Model 型号 |
Rated Voltage（V） 额定电压 |
No-Load 空载参数 |
Rated 额定参数 |
Stall 堵转参数 |
*Tips: The datasheet on left side are limited, please consult our staffs for more parameter information. 提示：左边的数据表参数有限，请联系客服获取更多参数信息。 |
||||||||||||||||
|
Speed 转速 |
Current 电流 |
Speed 转速 |
Current 电流 |
Torque 力矩 |
Output 输出功 |
Eff 效率 |
Torque 力矩 |
Current 电流 |
|||||||||||||
| rpm | mA | rpm | A | mN.m | W | % | mN.m | A | |||||||||||||
| 3324ZY | 12 | 5000 | 32 | 4000 | 0.12 | 2.12 | 0.89 | 64.07 | 6.36 | 0.81 | |||||||||||
| 3324ZY | 24 | 7300 | 26 | 5840 | 0.09 | 2.23 | 1.36 | 64.45 | 6.69 | 0.59 | |||||||||||
| Motor With Gearbox Technical Data 减速电机参数 | |||||||||||||||||||||
| Gearbox data 减速箱参数 | |||||||||||||||||||||
|
Gear ratio 减速比 n : 1 |
9 | 18.4 | 25.4 | 44.2 | 51.9 | 61 | 71.6 | 106 | 125 | 172 | 202 | 255 | 351 | 569 | 718 | 990 | 1163 | 1365 | 1603 | ||
|
Number of gear stages 减速级数 |
2 | 3 | 3 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 7 | 7 | 7 | 7 | 7 | ||
|
Gearbox Length 齿轮箱长度(mm) |
21.3 | 21.3 | 21.3 | 21.3 | 21.3 | 21.3 | 21.3 | 22.5 | 22.5 | 22.5 | 22.5 | 24.7 | 24.7 | 24.7 | 27.2 | 27.2 | 27.2 | 27.2 | 27.2 | ||
|
Efficiency 效率(%) |
0.72 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.44 | 0.38 | 0.38 | 0.38 | 0.32 | 0.32 | 0.32 | 0.32 | 0.32 | ||
| 3324ZY-12V-5000R | |||||||||||||||||||||
|
No-load speed 空载转速(RPM) |
555.6 | 271.7 | 196.9 | 113.1 | 96.3 | 82.0 | 69.8 | 47.2 | 40.0 | 29.1 | 24.8 | 19.6 | 14.2 | 8.8 | 7.0 | 5.1 | 4.3 | 3.7 | 3.1 | ||
|
Rated speed 额定转速(RPM) |
444.4 | 217.4 | 157.5 | 90.5 | 77.1 | 65.6 | 55.9 | 37.7 | 32.0 | 23.3 | 19.8 | 15.7 | 11.4 | 7.0 | 5.6 | 4.0 | 3.4 | 2.9 | 2.5 | ||
|
Rated torque 额定扭矩(N.M) |
0.014 | 0.024 | 0.033 | 0.049 | 0.057 | 0.068 | 0.079 | 0.100 | 0.118 | 0.162 | 0.190 | 0.204 | 0.281 | 0.455 | 0.488 | 0.673 | 0.790 | 0.928 | 1.089 | ||
|
Rated torque 额定扭矩(KG.CM) |
0.14 | 0.23 | 0.32 | 0.48 | 0.56 | 0.66 | 0.78 | 0.98 | 1.15 | 1.59 | 1.86 | 2.00 | 2.75 | 4.46 | 4.78 | 6.59 | 7.75 | 9.09 | 10.68 | ||
|
Rated torque 额定扭矩(LB.IN) |
0.16 | 0.27 | 0.37 | 0.55 | 0.65 | 0.76 | 0.89 | 1.13 | 1.33 | 1.83 | 2.15 | 2.30 | 3.17 | 5.14 | 5.51 | 7.60 | 8.92 | 10.47 | 12.30 | ||
| 3324ZY-24V-7300R | |||||||||||||||||||||
|
No-load speed 空载转速(RPM) |
811.1 | 396.7 | 287.4 | 165.2 | 140.7 | 119.7 | 102.0 | 68.9 | 58.4 | 42.4 | 36.1 | 28.6 | 20.8 | 12.8 | 10.2 | 7.4 | 6.3 | 5.3 | 4.6 | ||
|
Rated speed 额定转速(RPM) |
648.9 | 317.4 | 229.9 | 132.1 | 112.5 | 95.7 | 81.6 | 55.1 | 46.7 | 34.0 | 28.9 | 22.9 | 16.6 | 10.3 | 8.1 | 5.9 | 5.0 | 4.3 | 3.6 | ||
|
Rated torque 额定扭矩(N.M) |
0.015 | 0.025 | 0.035 | 0.051 | 0.060 | 0.071 | 0.083 | 0.105 | 0.124 | 0.170 | 0.200 | 0.214 | 0.295 | 0.479 | 0.513 | 0.708 | 0.831 | 0.976 | 1.146 | ||
|
Rated torque 额定扭矩(KG.CM) |
0.14 | 0.25 | 0.34 | 0.50 | 0.59 | 0.70 | 0.82 | 1.03 | 1.21 | 1.67 | 1.96 | 2.10 | 2.89 | 4.69 | 5.03 | 6.94 | 8.15 | 9.56 | 11.23 | ||
|
Rated torque 额定扭矩(LB.IN) |
0.16 | 0.28 | 0.39 | 0.58 | 0.68 | 0.80 | 0.94 | 1.18 | 1.40 | 1.92 | 2.26 | 2.42 | 3.33 | 5.40 | 5.80 | 7.99 | 9.39 | 11.02 | 12.94 | ||

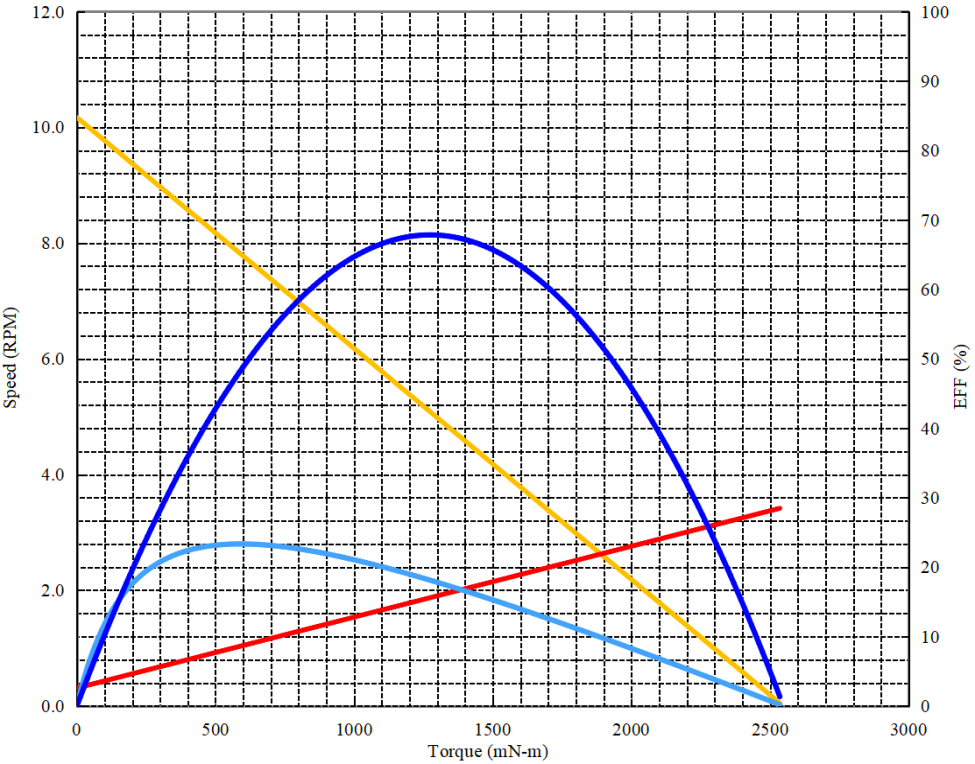

| Gear motor curve case 减速电机曲线示例 | |||||||||||||||||||||
| Project 工程名: | DC GEAR MOTOR | Date 日期: | 2025/3/26 | Performance (in an ambient temperature of 25-30℃) | |||||||||||||||||
| Motor speed转速: | 7300RPM | Full scale 量程: | 100% | Eff | Rapidly test to prevent temperature rise and overload damage. | ||||||||||||||||
| Gear chain 级数: | 7 | 1.0 | Watts | Constant voltage 恒压加载: | 24 | Volts | |||||||||||||||
| Gear ratio 减速比: | 718 | 1.0 | Amp. | Direction 方向: | CW/CCW | ||||||||||||||||
 |
At no-load 空载参数 | ||||||||||||||||||||
| Speed 转速: | 10.2 | RPM | |||||||||||||||||||
| Current电流: | 0.03 | AMPS | |||||||||||||||||||
| Max instantaneous parameters 最大瞬时参数 | |||||||||||||||||||||
| Torque 扭矩 : | 2512.25 | mN-m | |||||||||||||||||||
| Current 电流: | 0.29 | AMPS | |||||||||||||||||||
| At maximum efficiency 最高效率点参数 | |||||||||||||||||||||
| Efficiency 效率 : | 23.3 | % | |||||||||||||||||||
| Torque 扭矩 : | 590.2 | mN-m | |||||||||||||||||||
| Speed 转速 : | 7.8 | RPM | |||||||||||||||||||
| Current 电流: | 0.09 | AMPS | |||||||||||||||||||
| Output 输出功率: | 0.48 | Watts | |||||||||||||||||||
| At maximum power output 最大功率输出参数 | |||||||||||||||||||||
| Output 输出功率 : | 0.678 | Watts | |||||||||||||||||||
| Torque 扭矩 : | 1273.9 | mN-m | |||||||||||||||||||
| Speed 转速 : | 5.1 | RPM | |||||||||||||||||||
| Current 电流 : | 0.16 | AMPS | |||||||||||||||||||
| Production Combination 其他配件 | |||||||||||||||||||||
| Accessories 名称 | Voltage 电压 | Resolution 分辨率 | Channels 通道数 | Remark | |||||||||||||||||
| Nul | |||||||||||||||||||||
