Manufacturer 102*60mm gearbox 12v 24v 50w 40 watt 30w 50kgf 60kgf high torque low rpm 10 rpm 100rpm dc flat gear motor
| DC Gear Motor直流减速电机 | 5 Nm | 45 Watts | |||||||||||||||||||
| 4566ZY Micro brushed dc motor with flat gearbox | For combination with | ||||||||||||||||||||
| Encoder & Brake | |||||||||||||||||||||
| 可搭配编码器及刹车 | |||||||||||||||||||||
| TJP102FN Series | |||||||||||||||||||||

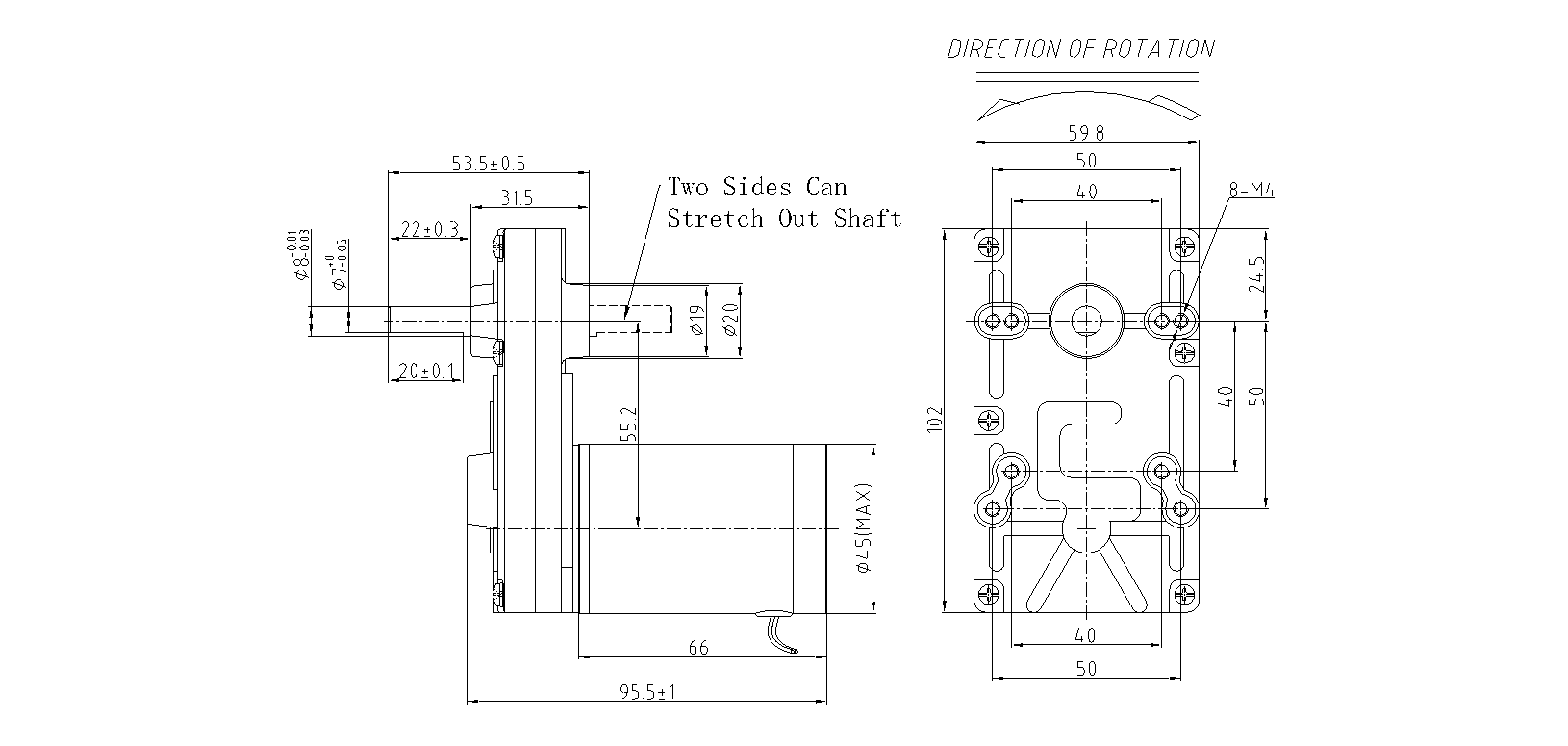

| Dimensional drawing 外形尺寸图(mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

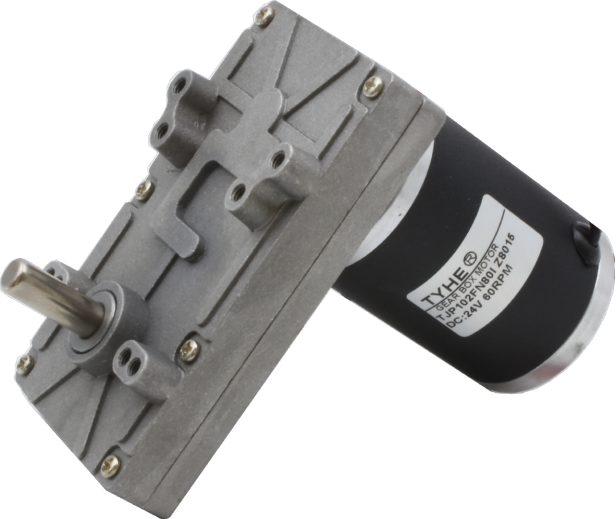

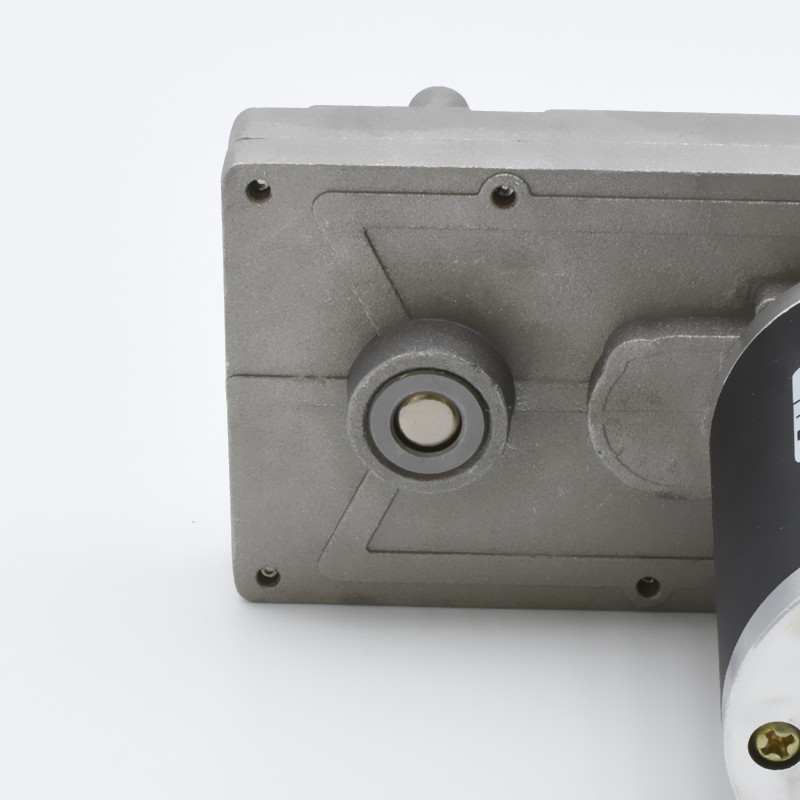

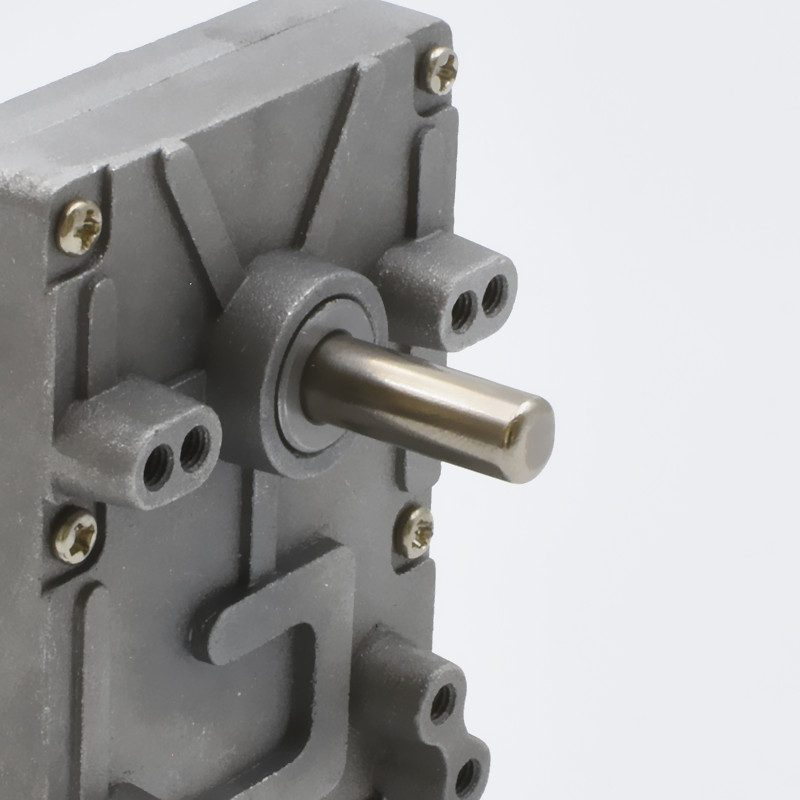

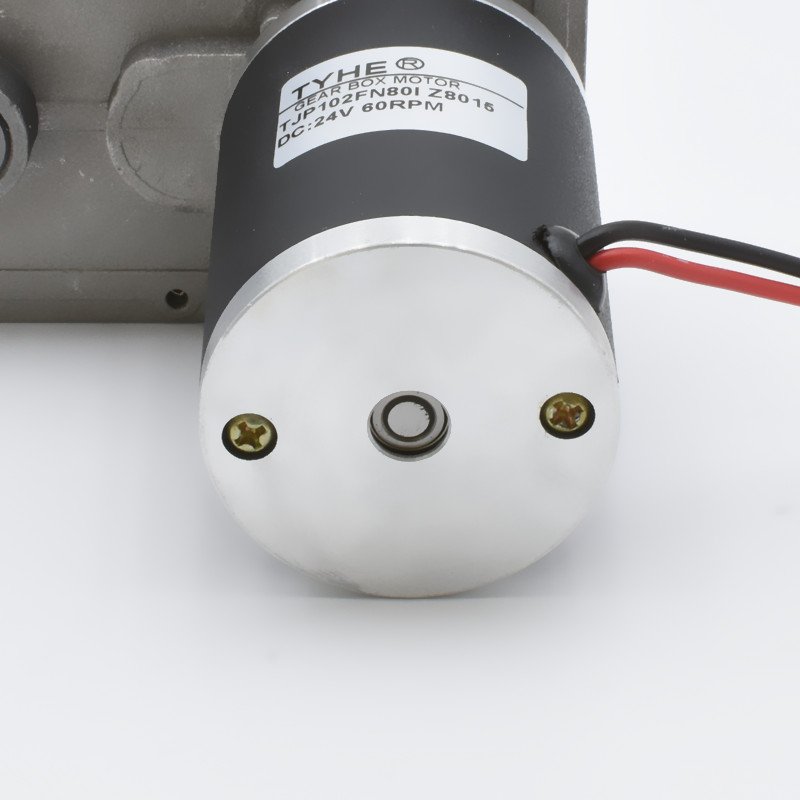

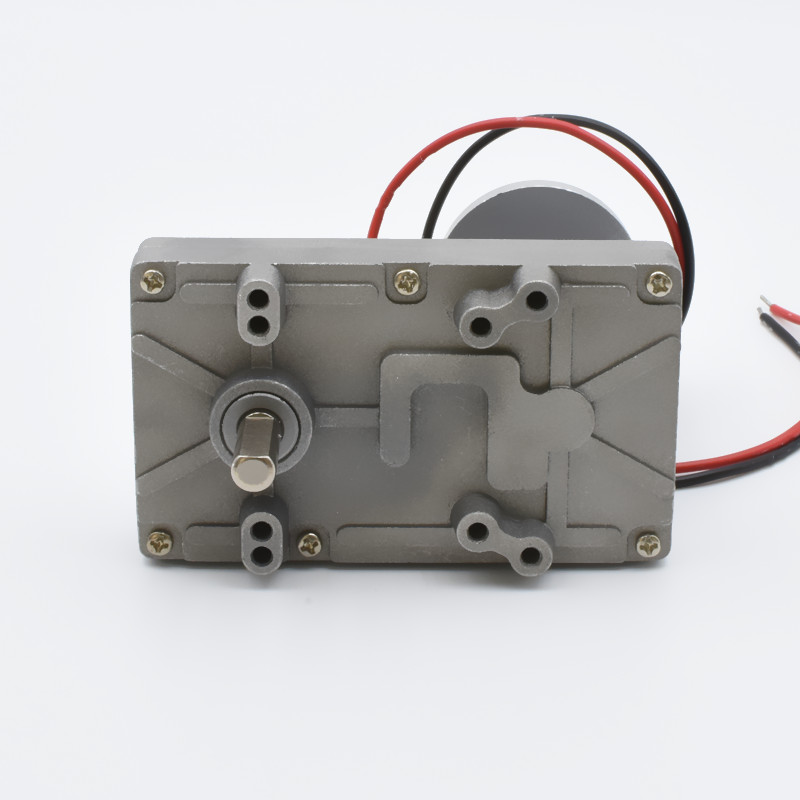

| Picture of motor 电机实物图 | |||||||||||||||||||||
 | |||||||||||||||||||||
| Motor characteristics 电机特性 | |||||||||||||||||||||
| Housing material 安装面材质 | Aluminium alloy 铝合金 | ||||||||||||||||||||
| Gear chain material 齿轮材质 | Steel 钢齿 | ||||||||||||||||||||
| Back lash 齿轮背隙 | ≤2° | ||||||||||||||||||||
| Bearings on output shaft 输出轴轴承 | Ball bearing 滚珠轴承 | ||||||||||||||||||||
| Recommended max input speed 建议最大输入转速 | ≤8000RPM | ||||||||||||||||||||
| Radial force 径向力 | ≤3kgf | ||||||||||||||||||||
| Axial force 轴向力 | ≤5kgf | ||||||||||||||||||||
| Maximum pressure force on shaft 主轴最大承受压入力 | ≤15kgf | ||||||||||||||||||||
| Radial clearance 径向间隙 | ≤0.1mm | ||||||||||||||||||||
| Axial clearance 轴向间隙 | ≤0.3mm | ||||||||||||||||||||
| Operating temperature range 使用温度范围 | -20℃-120℃ | ||||||||||||||||||||
| Commutator 换向结构 | Brushed | ||||||||||||||||||||
| Direction of rotation 旋转方向 | CW / CCW | ||||||||||||||||||||
| Noise 噪音 | ≤65dB | ||||||||||||||||||||
| DC Motor Technical Data 直流电机参数 | |||||||||||||||||||||
| Values at 25-30℃ 室温下测量数值 | |||||||||||||||||||||
|
Model 型号 |
Rated Voltage（V） 额定电压 |
No-Load 空载参数 |
Rated 额定参数 |
Stall 堵转参数 |
*Tips: The datasheet on left side are limited, please consult our staffs for more parameter information. 提示：左边的数据表参数有限，请联系客服获取更多参数信息。 |
||||||||||||||||
|
Speed 转速 |
Current 电流 |
Speed 转速 |
Current 电流 |
Torque 力矩 |
Output 输出功 |
Eff 效率 |
Torque 力矩 |
Current 电流 |
|||||||||||||
| rpm | mA | rpm | A | mN.m | W | % | mN.m | A | |||||||||||||
| 4566ZY | 12 | 6000 | 953 | 4800 | 3.56 | 60.00 | 30.16 | 70.54 | 180.00 | 25.60 | |||||||||||
| 4566ZY | 24 | 5000 | 420 | 4000 | 1.43 | 58.35 | 24.44 | 71.38 | 175.05 | 9.56 | |||||||||||
| Motor With Gearbox Technical Data 减速电机参数 | |||||||||||||||||||||
| Gearbox data 减速箱参数 | |||||||||||||||||||||
|
Gear ratio 减速比 n : 1 |
23 | 31.5 | 57 | 80 | 108 | 127 | 198 | 234 | 272 | 322 | 374 | 443 | |||||||||
|
Number of gear stages 减速级数 |
3 | 3 | 3 | 3 | 3 | 3 | 5 | 5 | 5 | 5 | 5 | 5 | |||||||||
|
Gearbox Length 齿轮箱长度(mm) |
102*60 | 102*60 | 102*60 | 102*60 | 102*60 | 102*60 | 102*60 | 102*60 | 102*60 | 102*60 | 102*60 | 102*60 | |||||||||
|
Efficiency 效率(%) |
0.61 | 0.61 | 0.61 | 0.61 | 0.61 | 0.61 | 0.44 | 0.44 | 0.44 | 0.44 | 0.44 | 0.44 | |||||||||
| 4566ZY-12V-6000R | |||||||||||||||||||||
|
No-load speed 空载转速(RPM) |
260.9 | 190.5 | 105.3 | 75.0 | 55.6 | 47.2 | 30.3 | 25.6 | 22.1 | 18.6 | 16.0 | 13.5 | |||||||||
|
Rated speed 额定转速(RPM) |
208.7 | 152.4 | 84.2 | 60.0 | 44.4 | 37.8 | 24.2 | 20.5 | 17.6 | 14.9 | 12.8 | 10.8 | |||||||||
|
Rated torque 额定扭矩(N.M) |
0.847 | 1.161 | 2.100 | 2.948 | 3.980 | 4.680 | 5.000 | 5.000 | 5.000 | 5.000 | 5.000 | 5.000 | |||||||||
|
Rated torque 额定扭矩(KG.CM) |
8.31 | 11.37 | 20.58 | 28.89 | 39.00 | 45.86 | 49.00 | 49.00 | 49.00 | 49.00 | 49.00 | 49.00 | |||||||||
|
Rated torque 额定扭矩(LB.IN) |
9.57 | 13.11 | 23.71 | 33.28 | 44.93 | 52.84 | 56.45 | 56.45 | 56.45 | 56.45 | 56.45 | 56.45 | |||||||||
| 4566ZY-24V-5000R | |||||||||||||||||||||
|
No-load speed 空载转速(RPM) |
217.4 | 158.7 | 87.7 | 62.5 | 46.3 | 39.4 | 25.3 | 21.4 | 18.4 | 15.5 | 13.4 | 11.3 | |||||||||
|
Rated speed 额定转速(RPM) |
173.9 | 127.0 | 70.2 | 50.0 | 37.0 | 31.5 | 20.2 | 17.1 | 14.7 | 12.4 | 10.7 | 9.0 | |||||||||
|
Rated torque 额定扭矩(N.M) |
0.824 | 1.129 | 2.043 | 2.867 | 3.870 | 4.551 | 5.000 | 5.000 | 5.000 | 5.000 | 5.000 | 5.000 | |||||||||
|
Rated torque 额定扭矩(KG.CM) |
8.08 | 11.06 | 20.02 | 28.09 | 37.93 | 44.60 | 49.00 | 49.00 | 49.00 | 49.00 | 49.00 | 49.00 | |||||||||
|
Rated torque 额定扭矩(LB.IN) |
9.31 | 12.74 | 23.06 | 32.37 | 43.70 | 51.38 | 56.45 | 56.45 | 56.45 | 56.45 | 56.45 | 56.45 | |||||||||

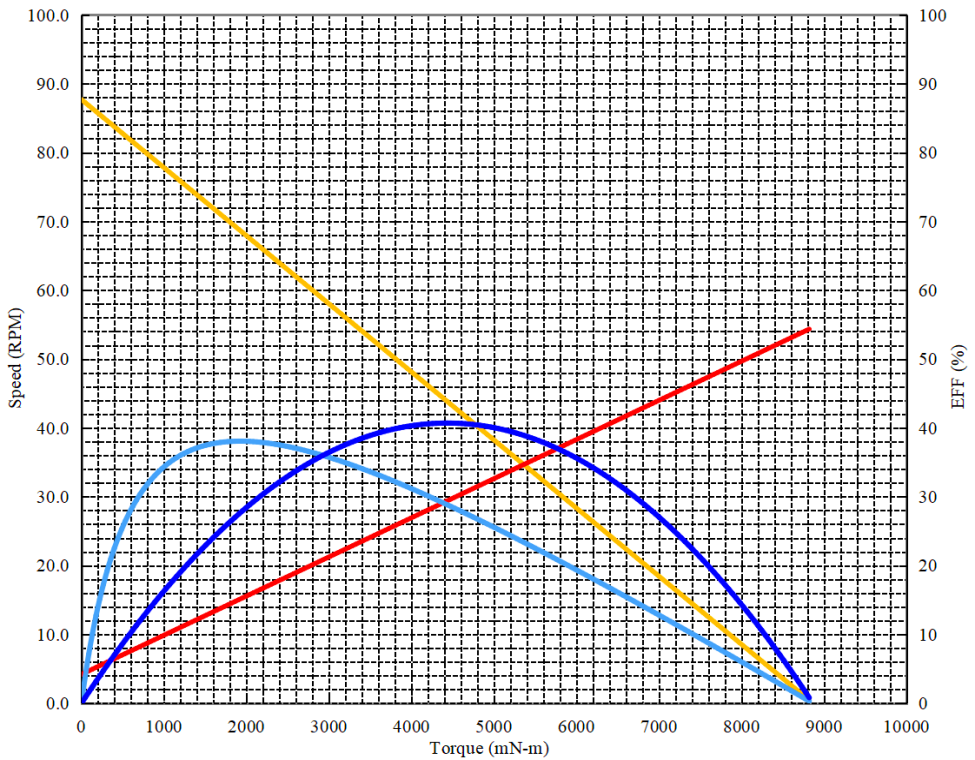

| Gear motor curve case 减速电机曲线示例 | |||||||||||||||||||||
| Project 工程名: | DC GEAR MOTOR | Date 日期: | 2025/3/26 | Performance (in an ambient temperature of 25-30℃) | |||||||||||||||||
| Motor speed转速: | 5000RPM | Full scale 量程: | 100% | Eff | Rapidly test to prevent temperature rise and overload damage. | ||||||||||||||||
| Gear chain 级数: | 3 | 50.0 | Watts | Constant voltage 恒压加载: | 24 | Volts | |||||||||||||||
| Gear ratio 减速比: | 57 | 20.0 | Amp. | Direction 方向: | CW/CCW | ||||||||||||||||
 |
At no-load 空载参数 | ||||||||||||||||||||
| Speed 转速: | 87.7 | RPM | |||||||||||||||||||
| Current电流: | 0.42 | AMPS | |||||||||||||||||||
| Max instantaneous parameters 最大瞬时参数 | |||||||||||||||||||||
| Torque 扭矩 : | 8701.98 | mN-m | |||||||||||||||||||
| Current 电流: | 5.46 | AMPS | |||||||||||||||||||
| At maximum efficiency 最高效率点参数 | |||||||||||||||||||||
| Efficiency 效率 : | 38.1 | % | |||||||||||||||||||
| Torque 扭矩 : | 1924.5 | mN-m | |||||||||||||||||||
| Speed 转速 : | 68.7 | RPM | |||||||||||||||||||
| Current 电流: | 1.51 | AMPS | |||||||||||||||||||
| Output 输出功率: | 13.84 | Watts | |||||||||||||||||||
| At maximum power output 最大功率输出参数 | |||||||||||||||||||||
| Output 输出功率 : | 20.349 | Watts | |||||||||||||||||||
| Torque 扭矩 : | 4431.8 | mN-m | |||||||||||||||||||
| Speed 转速 : | 43.9 | RPM | |||||||||||||||||||
| Current 电流 : | 2.94 | AMPS | |||||||||||||||||||
| Production Combination 其他配件 | |||||||||||||||||||||
| Accessories 名称 | Voltage 电压 | Resolution 分辨率 | Channels 通道数 | Remark | |||||||||||||||||
| Magnetic Encoder 磁性编码器 | 5V-24V | 13ppr | A&B | ||||||||||||||||||
| φ37-Brake 刹车 | 12V-24V | / | / | ||||||||||||||||||
| Optical encoder 光电编码器 | 5V-24V | 100ppr, 200ppr, 256ppr, 360ppr, 400ppr, 512ppr, 1000ppr | A&B | ||||||||||||||||||
