Manufacturer 96*60mm gearbox 12v 12 volt 12vdc 10kgcm 20kgcm 10w 12w brush dc flat gear reduction motor with ce rohs
| DC Gear Motor直流减速电机 | 5 Nm | 15 Watts | |||||||||||||||||||
| RS545 Micro brushed dc motor with flat gearbox | For combination with | ||||||||||||||||||||
| Hall sensor encoder | |||||||||||||||||||||
| 可搭配磁性编码器 | |||||||||||||||||||||
| TJP96FGb Series | |||||||||||||||||||||

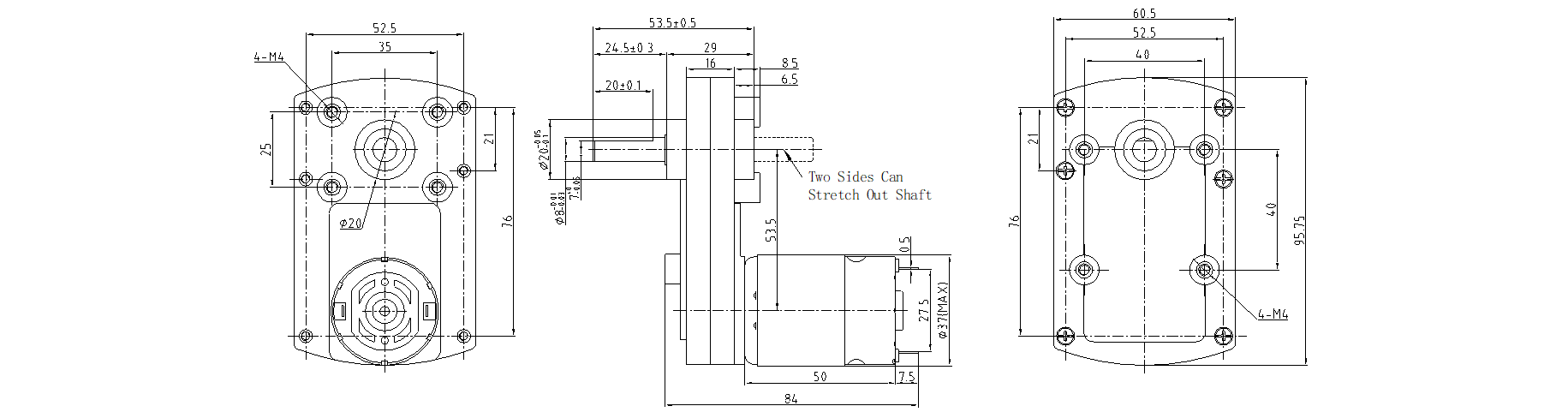

| Dimensional drawing 外形尺寸图(mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

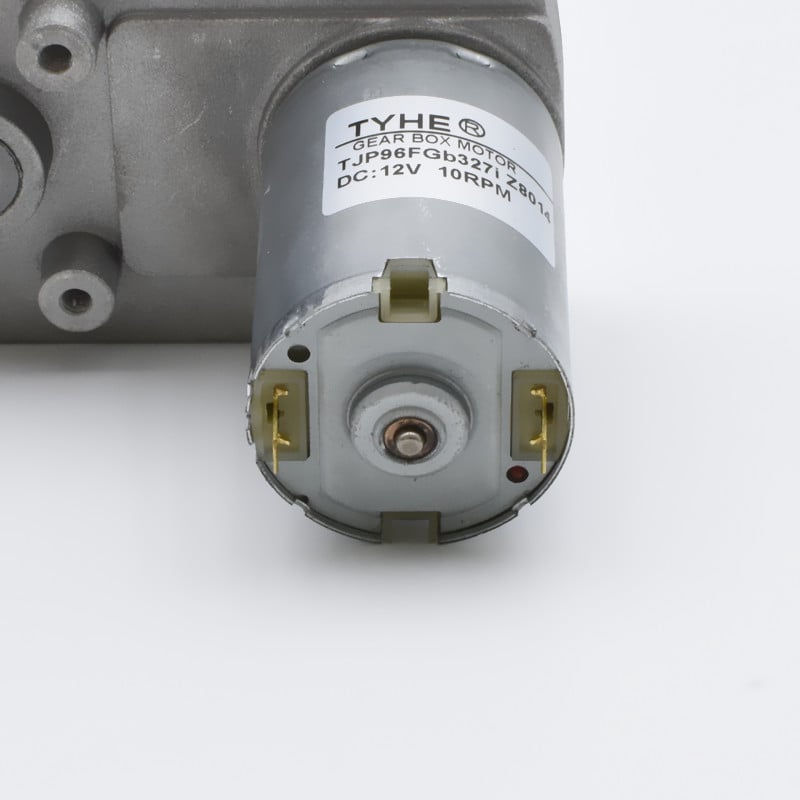

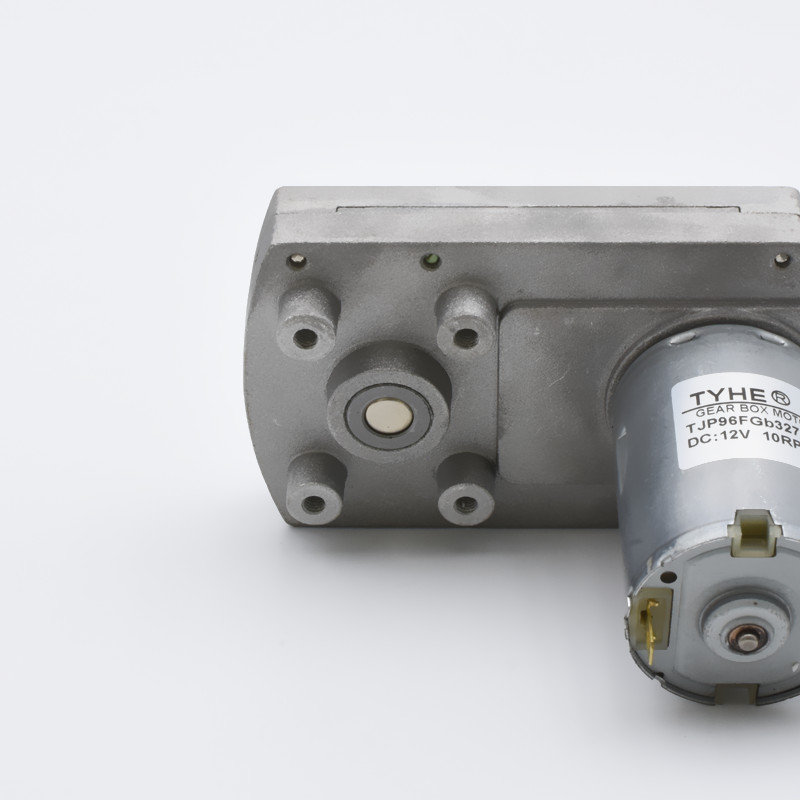

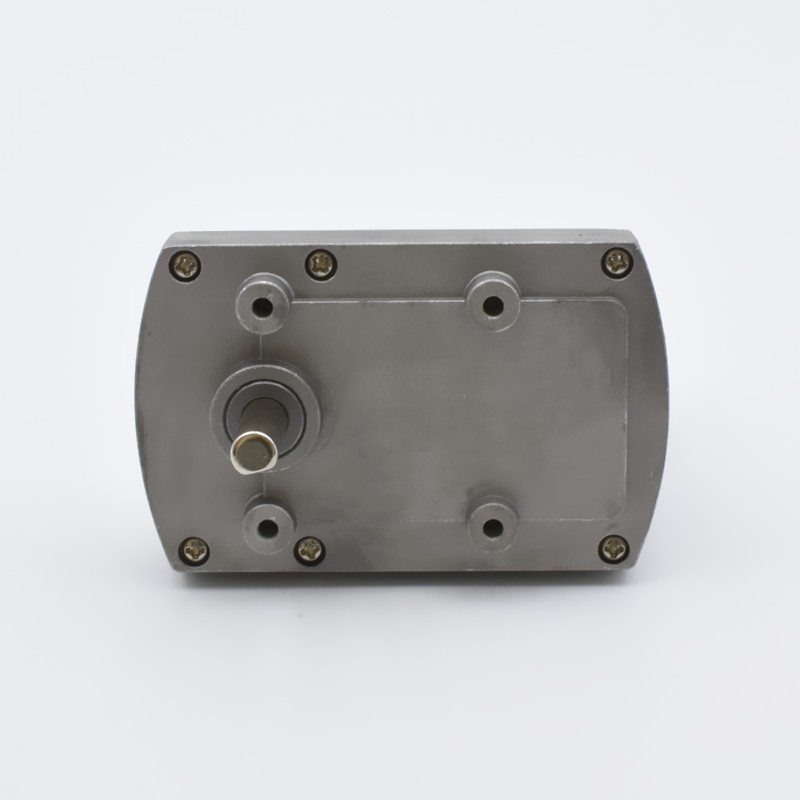

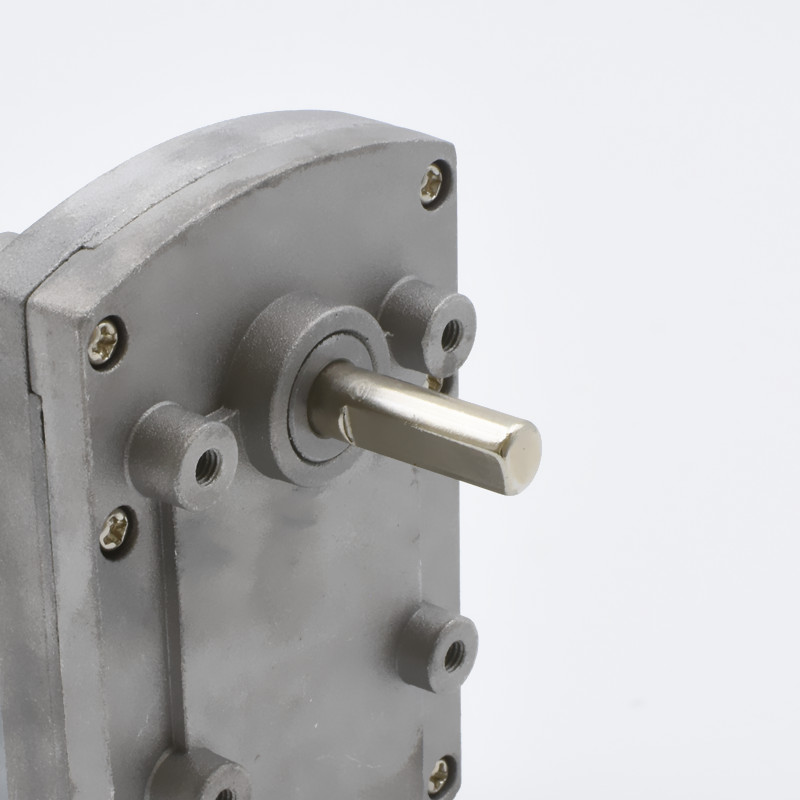

| Picture of motor 电机实物图 | |||||||||||||||||||||
 | |||||||||||||||||||||
| Motor characteristics 电机特性 | |||||||||||||||||||||
| Housing material 安装面材质 | Zinc alloy 锌合金 | ||||||||||||||||||||
| Gear chain material 齿轮材质 | Steel 钢齿 | ||||||||||||||||||||
| Back lash 齿轮背隙 | ≤2° | ||||||||||||||||||||
| Bearings on output shaft 输出轴轴承 | Oil bearing 含油轴承 | ||||||||||||||||||||
| Recommended max input speed 建议最大输入转速 | ≤10000RPM | ||||||||||||||||||||
| Radial force 径向力 | ≤3kgf | ||||||||||||||||||||
| Axial force 轴向力 | ≤5kgf | ||||||||||||||||||||
| Maximum pressure force on shaft 主轴最大承受压入力 | ≤15kgf | ||||||||||||||||||||
| Radial clearance 径向间隙 | ≤0.1mm | ||||||||||||||||||||
| Axial clearance 轴向间隙 | ≤0.3mm | ||||||||||||||||||||
| Operating temperature range 使用温度范围 | -20℃-120℃ | ||||||||||||||||||||
| Commutator 换向结构 | Brushed | ||||||||||||||||||||
| Direction of rotation 旋转方向 | CW / CCW | ||||||||||||||||||||
| Noise 噪音 | ≤50dB | ||||||||||||||||||||
| DC Motor Technical Data 直流电机参数 | |||||||||||||||||||||
| Values at 25-30℃ 室温下测量数值 | |||||||||||||||||||||
|
Model 型号 |
Rated Voltage（V） 额定电压 |
No-Load 空载参数 |
Rated 额定参数 |
Stall 堵转参数 |
*Tips: The datasheet on left side are limited, please consult our staffs for more parameter information. 提示：左边的数据表参数有限，请联系客服获取更多参数信息。 |
||||||||||||||||
|
Speed 转速 |
Current 电流 |
Speed 转速 |
Current 电流 |
Torque 力矩 |
Output 输出功 |
Eff 效率 |
Torque 力矩 |
Current 电流 |
|||||||||||||
| rpm | mA | rpm | A | mN.m | W | % | mN.m | A | |||||||||||||
| RS545 | 12 | 8300 | 393 | 6640 | 1.52 | 16.80 | 11.68 | 63.92 | 50.40 | 11.20 | |||||||||||
| RS545 | 24 | 6000 | 160 | 4800 | 0.58 | 17.50 | 8.80 | 63.01 | 52.50 | 4.10 | |||||||||||
| Motor With Gearbox Technical Data 减速电机参数 | |||||||||||||||||||||
| Gearbox data 减速箱参数 | |||||||||||||||||||||
|
Gear ratio 减速比 n : 1 |
37 | 77.8 | 156 | 197 | 254 | 297 | 327 | 653 | 826 | 1027 | 1247 | ||||||||||
|
Number of gear stages 减速级数 |
3 | 3 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | ||||||||||
|
Gearbox Size 齿轮箱尺寸(mm) |
96*60 | 96*60 | 96*60 | 96*60 | 96*60 | 96*60 | 96*60 | 96*60 | 96*60 | 96*60 | 96*60 | ||||||||||
|
Efficiency 效率(%) |
0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.44 | ||||||||||
| RS545-12V-8300R | |||||||||||||||||||||
|
No-load speed 空载转速(RPM) |
224.3 | 106.7 | 53.2 | 42.1 | 32.7 | 27.9 | 25.4 | 12.7 | 10.0 | 8.1 | 6.7 | ||||||||||
|
Rated speed 额定转速(RPM) |
179.5 | 85.3 | 42.6 | 33.7 | 26.1 | 22.4 | 20.3 | 10.2 | 8.0 | 6.5 | 5.3 | ||||||||||
|
Rated torque 额定扭矩(N.M) |
0.382 | 0.803 | 1.368 | 1.728 | 2.228 | 2.605 | 2.868 | 4.868 | 5.000 | 5.000 | 5.000 | ||||||||||
|
Rated torque 额定扭矩(KG.CM) |
3.74 | 7.87 | 13.41 | 16.93 | 21.83 | 25.53 | 28.10 | 47.70 | 49.00 | 49.00 | 49.00 | ||||||||||
|
Rated torque 额定扭矩(LB.IN) |
4.31 | 9.06 | 15.45 | 19.51 | 25.15 | 29.41 | 32.38 | 54.96 | 56.45 | 56.45 | 56.45 | ||||||||||
| RS545-24V-6000R | |||||||||||||||||||||
|
No-load speed 空载转速(RPM) |
162.2 | 77.1 | 38.5 | 30.5 | 23.6 | 20.2 | 18.3 | 9.2 | 7.3 | 5.8 | 4.8 | ||||||||||
|
Rated speed 额定转速(RPM) |
129.7 | 61.7 | 30.8 | 24.4 | 18.9 | 16.2 | 14.7 | 7.4 | 5.8 | 4.7 | 3.8 | ||||||||||
|
Rated torque 额定扭矩(N.M) |
0.398 | 0.836 | 1.425 | 1.800 | 2.320 | 2.713 | 2.987 | 5.000 | 5.000 | 5.000 | 5.000 | ||||||||||
|
Rated torque 额定扭矩(KG.CM) |
3.90 | 8.19 | 13.97 | 17.64 | 22.74 | 26.59 | 29.27 | 49.00 | 49.00 | 49.00 | 49.00 | ||||||||||
|
Rated torque 额定扭矩(LB.IN) |
4.49 | 9.44 | 16.09 | 20.32 | 26.20 | 30.63 | 33.73 | 56.45 | 56.45 | 56.45 | 56.45 | ||||||||||

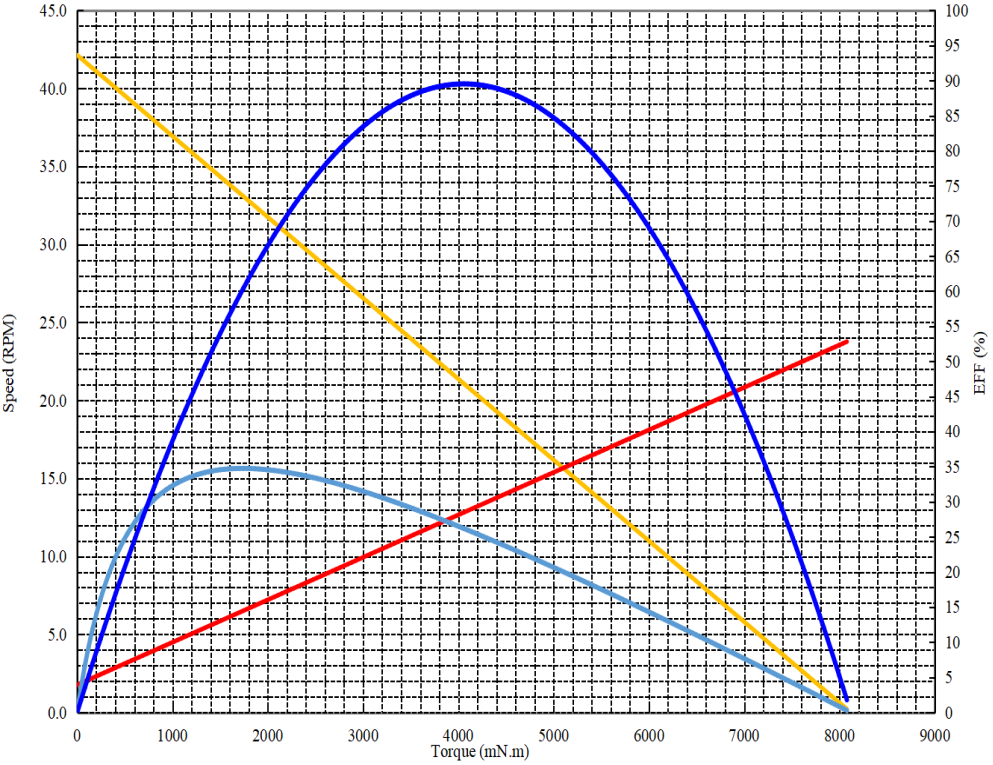

| Gear motor curve case 减速电机曲线示例 | |||||||||||||||||||||
| Project 工程名: | DC GEAR MOTOR | Date 日期: | 2025/3/26 | Performance (in an ambient temperature of 25-30℃) | |||||||||||||||||
| Motor speed转速: | 8300RPM | Full scale 量程: | 100% | Eff | Rapidly test to prevent temperature rise and overload damage. | ||||||||||||||||
| Gear chain 级数: | 4 | 10.0 | Watts | Constant voltage 恒压加载: | 12 | Volts | |||||||||||||||
| Gear ratio 减速比: | 197 | 10.0 | Amp. | Direction 方向: | CW/CCW | ||||||||||||||||
 |
At no-load 空载参数 | ||||||||||||||||||||
| Speed 转速: | 42.1 | RPM | |||||||||||||||||||
| Current电流: | 0.39 | AMPS | |||||||||||||||||||
| Max instantaneous parameters 最大瞬时参数 | |||||||||||||||||||||
| Torque 扭矩 : | 7965.01 | mN-m | |||||||||||||||||||
| Current 电流: | 5.31 | AMPS | |||||||||||||||||||
| At maximum efficiency 最高效率点参数 | |||||||||||||||||||||
| Efficiency 效率 : | 34.8 | % | |||||||||||||||||||
| Torque 扭矩 : | 1736.7 | mN-m | |||||||||||||||||||
| Speed 转速 : | 33.1 | RPM | |||||||||||||||||||
| Current 电流: | 1.44 | AMPS | |||||||||||||||||||
| Output 输出功率: | 6.02 | Watts | |||||||||||||||||||
| At maximum power output 最大功率输出参数 | |||||||||||||||||||||
| Output 输出功率 : | 8.953 | Watts | |||||||||||||||||||
| Torque 扭矩 : | 4058.9 | mN-m | |||||||||||||||||||
| Speed 转速 : | 21.1 | RPM | |||||||||||||||||||
| Current 电流 : | 2.85 | AMPS | |||||||||||||||||||
| Production Combination 其他配件 | |||||||||||||||||||||
| Accessories 名称 | Voltage 电压 | Resolution 分辨率 | Channels 通道数 | Remark | |||||||||||||||||
| Magnetic Encoder 磁性编码器 | 5V-24V | 12ppr | A&B | ||||||||||||||||||
