Manufacturer 65*48mm right angle gearbox 6 volt 12v 24 volt 12 rpm 80 rpm 5 watt 6w 10kg dc flat reduction gear motor Ce Rohs
| DC Gear Motor直流减速电机 | 1.5 Nm | 8 Watts | |||||||||||||||||||
| RS530 Micro brushed dc motor with flat gearbox | For combination with | ||||||||||||||||||||
| Hall sensor encoder | |||||||||||||||||||||
| 可搭配磁性编码器 | |||||||||||||||||||||
| TJP65FGa Series | |||||||||||||||||||||

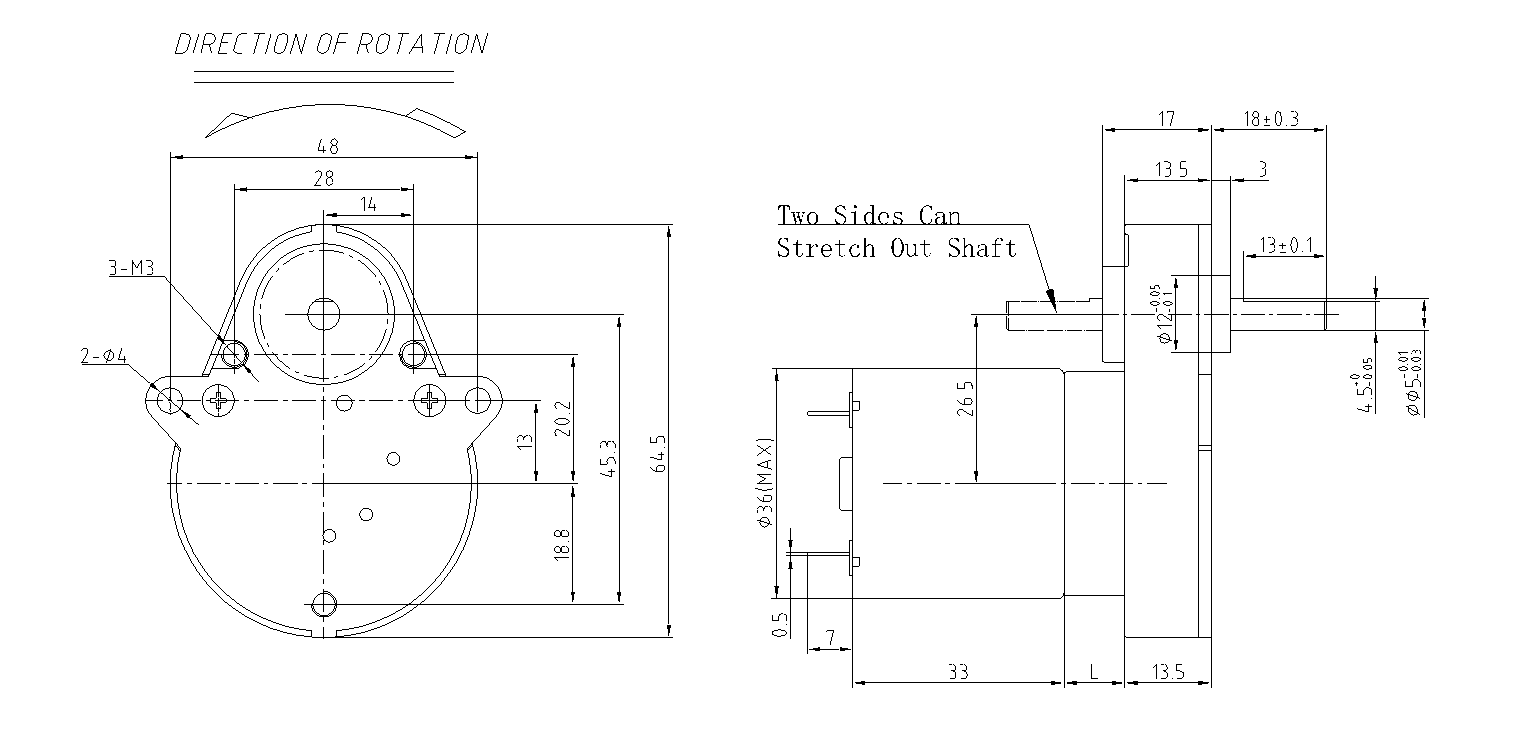

| Dimensional drawing 外形尺寸图(mm) | |||||||||||||||||||||
 | |||||||||||||||||||||
| If Gear Ratio ≤ 244, L = 0, or L= 9.5mm. | |||||||||||||||||||||

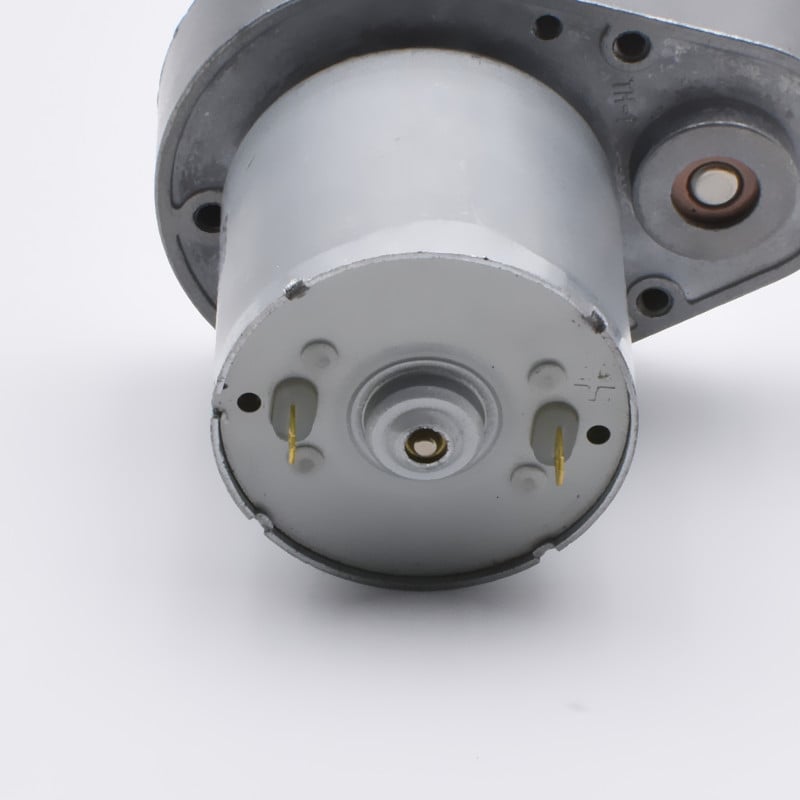

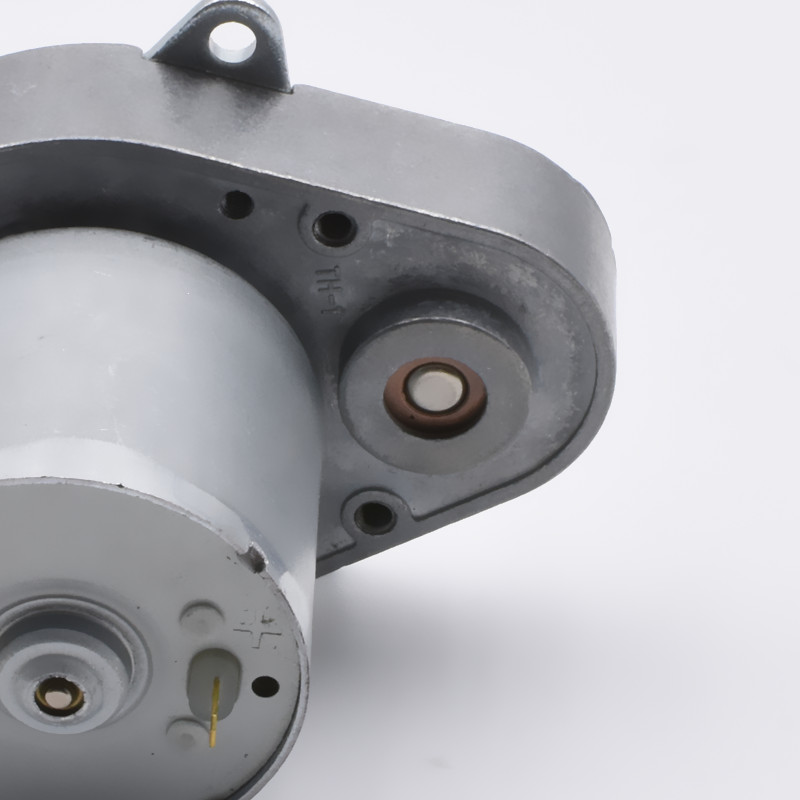

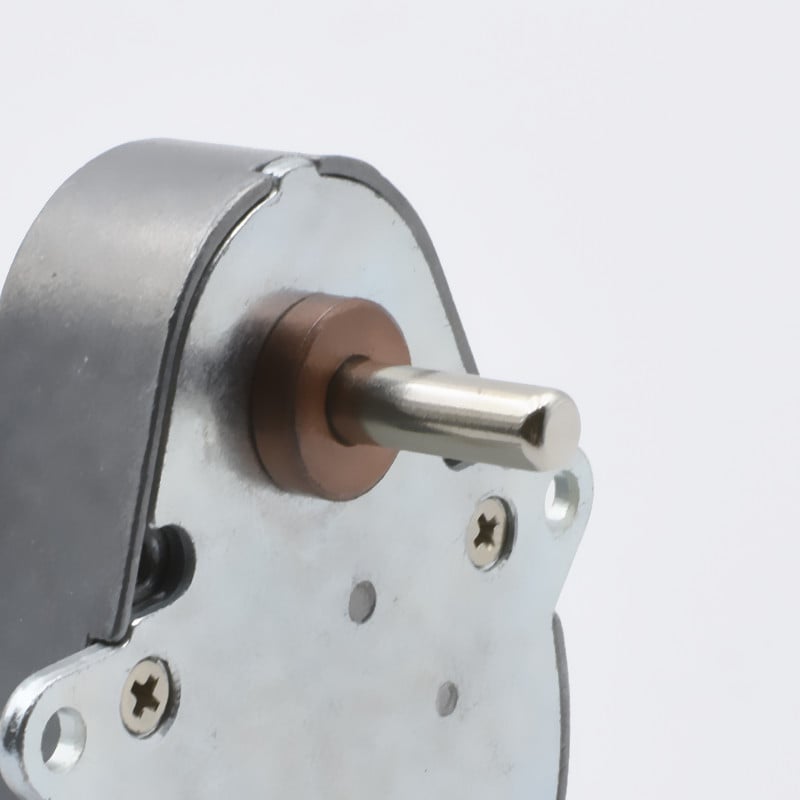

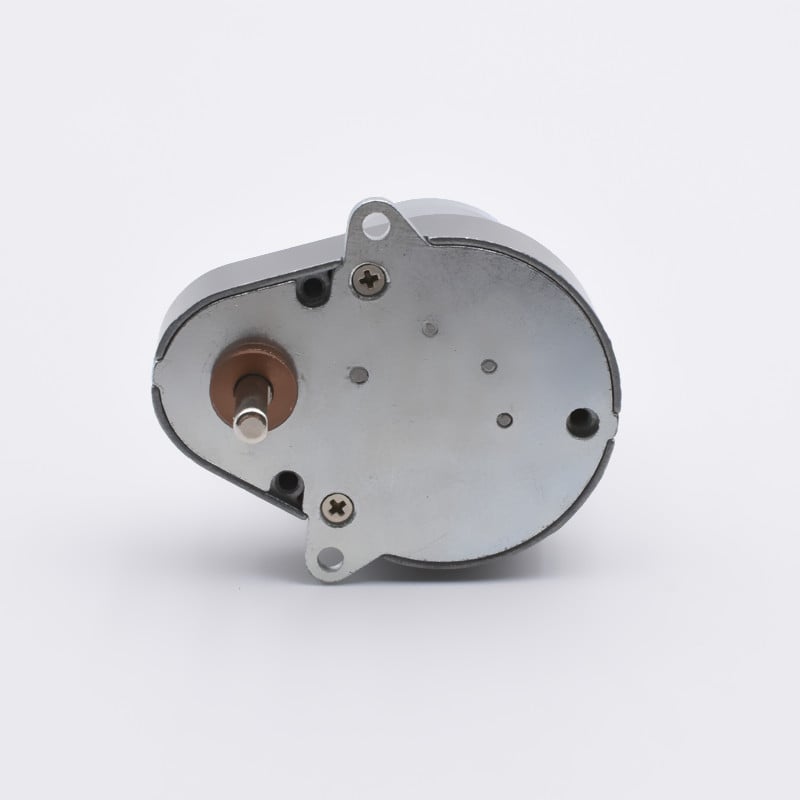

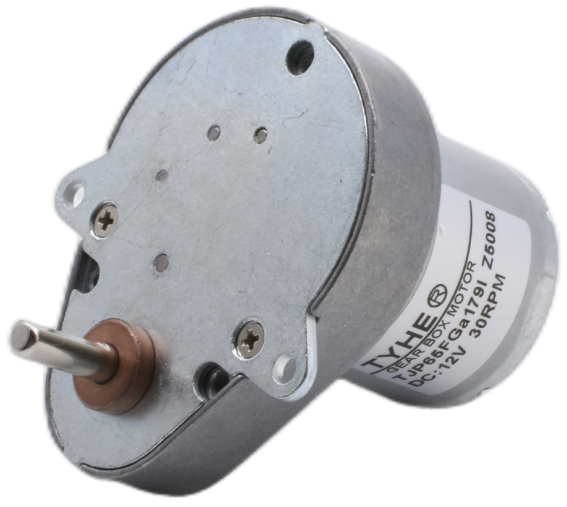

| Picture of motor 电机实物图 | |||||||||||||||||||||
 | |||||||||||||||||||||
| Motor characteristics 电机特性 | |||||||||||||||||||||
| Housing material 安装面材质 | Zinc alloy 锌合金 | ||||||||||||||||||||
| Gear chain material 齿轮材质 | Powder metallurgy 粉末冶金 | ||||||||||||||||||||
| Back lash 齿轮背隙 | ≤2° | ||||||||||||||||||||
| Bearings on output shaft 输出轴轴承 | Oil bearing 含油轴承 | ||||||||||||||||||||
| Recommended max input speed 建议最大输入转速 | ≤10000RPM | ||||||||||||||||||||
| Radial force 径向力 | ≤1kgf | ||||||||||||||||||||
| Axial force 轴向力 | ≤0.7kgf | ||||||||||||||||||||
| Maximum pressure force on shaft 主轴最大承受压入力 | ≤10kgf | ||||||||||||||||||||
| Radial clearance 径向间隙 | ≤0.1mm | ||||||||||||||||||||
| Axial clearance 轴向间隙 | ≤0.3mm | ||||||||||||||||||||
| Operating temperature range 使用温度范围 | -20℃-120℃ | ||||||||||||||||||||
| Commutator 换向结构 | Brushed | ||||||||||||||||||||
| Direction of rotation 旋转方向 | CW / CCW | ||||||||||||||||||||
| Noise 噪音 | ≤50dB | ||||||||||||||||||||
| DC Motor Technical Data 直流电机参数 | |||||||||||||||||||||
| Values at 25-30℃ 室温下测量数值 | |||||||||||||||||||||
|
Model 型号 |
Rated Voltage（V） 额定电压 |
No-Load 空载参数 |
Rated 额定参数 |
Stall 堵转参数 |
*Tips: The datasheet on left side are limited, please consult our staffs for more parameter information. 提示：左边的数据表参数有限，请联系客服获取更多参数信息。 |
||||||||||||||||
|
Speed 转速 |
Current 电流 |
Speed 转速 |
Current 电流 |
Torque 力矩 |
Output 输出功 |
Eff 效率 |
Torque 力矩 |
Current 电流 |
|||||||||||||
| rpm | mA | rpm | A | mN.m | W | % | mN.m | A | |||||||||||||
| RS530 | 12 | 5000 | 160 | 4000 | 0.49 | 8.90 | 3.73 | 62.86 | 26.70 | 3.05 | |||||||||||
| RS530 | 24 | 7500 | 72 | 6000 | 0.37 | 9.25 | 5.81 | 64.63 | 27.75 | 3.20 | |||||||||||
| Motor With Gearbox Technical Data 减速电机参数 | |||||||||||||||||||||
| Gearbox data 减速箱参数 | |||||||||||||||||||||
|
Gear ratio 减速比 n : 1 |
8.3 | 11.9 | 15.7 | 18.2 | 22.6 | 37 | 81.3 | 111 | 179 | 244 | 394 | 537 | 866 | 1181 | 1905 | 2597 | |||||
|
Number of gear stages 减速级数 |
2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 6 | 6 | 6 | 6 | |||||
|
Gearbox Size 齿轮箱尺寸(mm) |
65*38 | 65*38 | 65*38 | 65*38 | 65*38 | 65*38 | 65*38 | 65*38 | 65*38 | 65*38 | 65*38 | 65*38 | 65*38 | 65*38 | 65*38 | 65*38 | |||||
|
Efficiency 效率(%) |
0.72 | 0.72 | 0.61 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.44 | 0.44 | 0.38 | 0.38 | 0.38 | 0.38 | 0.38 | 0.38 | |||||
| RS530-12V-5000R | |||||||||||||||||||||
|
No-load speed 空载转速(RPM) |
602.4 | 420.2 | 318.5 | 274.7 | 221.2 | 135.1 | 61.5 | 45.0 | 27.9 | 20.5 | 12.7 | 9.3 | 5.8 | 4.2 | 2.6 | 1.9 | |||||
|
Rated speed 额定转速(RPM) |
481.9 | 336.1 | 254.8 | 219.8 | 177.0 | 108.1 | 49.2 | 36.0 | 22.3 | 16.4 | 10.2 | 7.4 | 4.6 | 3.4 | 2.1 | 1.5 | |||||
|
Rated torque 额定扭矩(N.M) |
0.053 | 0.077 | 0.086 | 0.099 | 0.124 | 0.202 | 0.378 | 0.516 | 0.707 | 0.964 | 1.323 | 1.500 | 1.500 | 1.500 | 1.500 | 1.500 | |||||
|
Rated torque 额定扭矩(KG.CM) |
0.52 | 0.75 | 0.84 | 0.97 | 1.21 | 1.98 | 3.70 | 5.05 | 6.93 | 9.44 | 12.96 | 14.70 | 14.70 | 14.70 | 14.70 | 14.70 | |||||
|
Rated torque 额定扭矩(LB.IN) |
0.60 | 0.86 | 0.97 | 1.12 | 1.39 | 2.28 | 4.26 | 5.82 | 7.98 | 10.88 | 14.93 | 16.94 | 16.94 | 16.94 | 16.94 | 16.94 | |||||
| RS530-24V-7500R | |||||||||||||||||||||
|
No-load speed 空载转速(RPM) |
903.6 | 630.3 | 477.7 | 412.1 | 331.9 | 202.7 | 92.3 | 67.6 | 41.9 | 30.7 | 19.0 | 14.0 | 8.7 | 6.4 | 3.9 | 2.9 | |||||
|
Rated speed 额定转速(RPM) |
722.9 | 504.2 | 382.2 | 329.7 | 265.5 | 162.2 | 73.8 | 54.1 | 33.5 | 24.6 | 15.2 | 11.2 | 6.9 | 5.1 | 3.1 | 2.3 | |||||
|
Rated torque 额定扭矩(N.M) |
0.055 | 0.080 | 0.089 | 0.103 | 0.128 | 0.210 | 0.393 | 0.536 | 0.735 | 1.001 | 1.375 | 1.500 | 1.500 | 1.500 | 1.500 | 1.500 | |||||
|
Rated torque 额定扭矩(KG.CM) |
0.54 | 0.78 | 0.87 | 1.01 | 1.26 | 2.06 | 3.85 | 5.25 | 7.20 | 9.81 | 13.47 | 14.70 | 14.70 | 14.70 | 14.70 | 14.70 | |||||
|
Rated torque 额定扭矩(LB.IN) |
0.63 | 0.90 | 1.01 | 1.17 | 1.45 | 2.37 | 4.43 | 6.05 | 8.29 | 11.31 | 15.52 | 16.94 | 16.94 | 16.94 | 16.94 | 16.94 | |||||

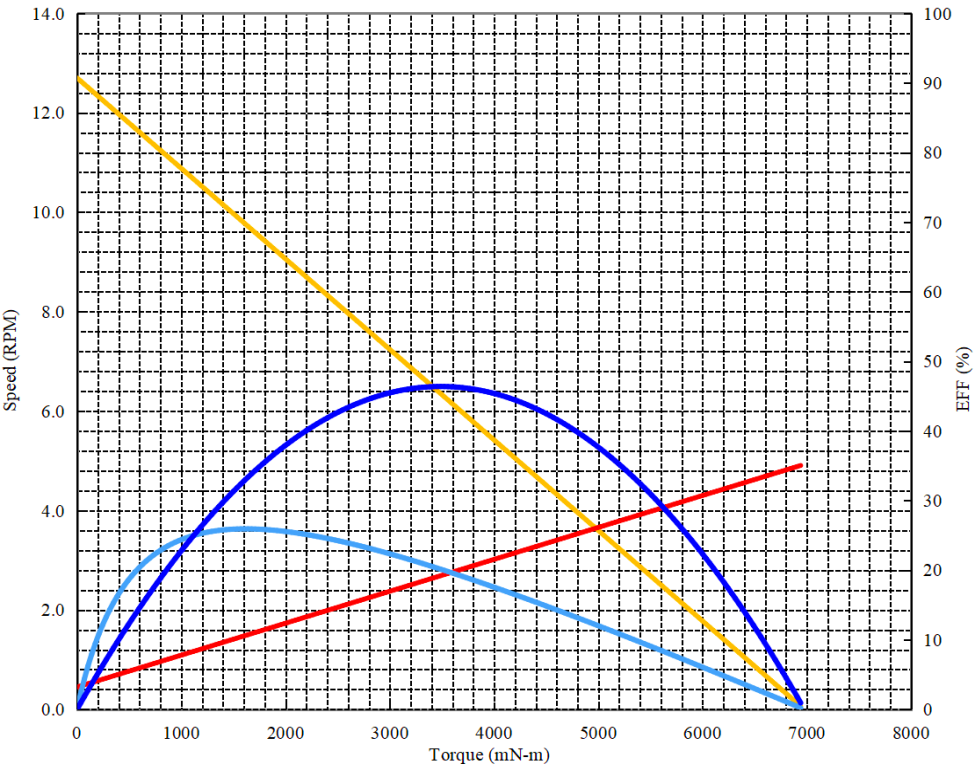

| Gear motor curve case 减速电机曲线示例 | |||||||||||||||||||||
| Project 工程名: | DC GEAR MOTOR | Date 日期: | 2025/3/26 | Performance (in an ambient temperature of 25-30℃) | |||||||||||||||||
| Motor speed转速: | 5000RPM | Full scale 量程: | 100% | Eff | Rapidly test to prevent temperature rise and overload damage. | ||||||||||||||||
| Gear chain 级数: | 6 | 5.0 | Watts | Constant voltage 恒压加载: | 12 | Volts | |||||||||||||||
| Gear ratio 减速比: | 394 | 5.0 | Amp. | Direction 方向: | CW/CCW | ||||||||||||||||
 |
At no-load 空载参数 | ||||||||||||||||||||
| Speed 转速: | 12.7 | RPM | |||||||||||||||||||
| Current电流: | 0.16 | AMPS | |||||||||||||||||||
| Max instantaneous parameters 最大瞬时参数 | |||||||||||||||||||||
| Torque 扭矩 : | 6878.19 | mN-m | |||||||||||||||||||
| Current 电流: | 1.76 | AMPS | |||||||||||||||||||
| At maximum efficiency 最高效率点参数 | |||||||||||||||||||||
| Efficiency 效率 : | 25.9 | % | |||||||||||||||||||
| Torque 扭矩 : | 1615.9 | mN-m | |||||||||||||||||||
| Speed 转速 : | 9.8 | RPM | |||||||||||||||||||
| Current 电流: | 0.53 | AMPS | |||||||||||||||||||
| Output 输出功率: | 1.65 | Watts | |||||||||||||||||||
| At maximum power output 最大功率输出参数 | |||||||||||||||||||||
| Output 输出功率 : | 2.319 | Watts | |||||||||||||||||||
| Torque 扭矩 : | 3487.7 | mN-m | |||||||||||||||||||
| Speed 转速 : | 6.3 | RPM | |||||||||||||||||||
| Current 电流 : | 0.96 | AMPS | |||||||||||||||||||
| Production Combination 其他配件 | |||||||||||||||||||||
| Accessories 名称 | Voltage 电压 | Resolution 分辨率 | Channels 通道数 | Remark | |||||||||||||||||
| Magnetic Encoder 磁性编码器 | 5V-24V | 12ppr | A&B | ||||||||||||||||||
TJX38RGa
TJX36RGb
TJX36R3650BL
TJX38RGb
