Low speed 42mm gearbox 12v 24v 30w 50kg.cm 10kgcm 30kgcm high torque low rpm 1RPM 5RPM 10RPM 50rpm 100rpm PMDC dc gear motor
| DC Gear Motor直流减速电机 | 2.5 Nm | 40 Watts | |||||||||||||||||||
| RS775 Micro brushed dc motor with spur gearbox | For combination with | ||||||||||||||||||||
| Hall sensor encoder | |||||||||||||||||||||
| 可搭配磁性编码器 | |||||||||||||||||||||
| TJZ42FT Series | |||||||||||||||||||||
| Dimensional drawing 外形尺寸图(mm) | |||||||||||||||||||||
 | |||||||||||||||||||||
| Picture of motor 电机实物图 | |||||||||||||||||||||
 | |||||||||||||||||||||
| Motor characteristics 电机特性 | |||||||||||||||||||||
| Housing material 安装面材质 | Zinc alloy 锌合金 | ||||||||||||||||||||
| Gear chain material 齿轮材质 | Powder metallurgy & Steel 粉末冶金及钢齿 | ||||||||||||||||||||
| Back lash 齿轮背隙 | ≤2° | ||||||||||||||||||||
| Bearings on output shaft 输出轴轴承 | Oil bearing 含油轴承 | ||||||||||||||||||||
| Recommended max input speed 建议最大输入转速 | ≤10000RPM | ||||||||||||||||||||
| Radial force 径向力 | ≤2.5kgf | ||||||||||||||||||||
| Axial force 轴向力 | ≤1.5kgf | ||||||||||||||||||||
| Maximum pressure force on shaft 主轴最大承受压入力 | ≤15kgf | ||||||||||||||||||||
| Radial clearance 径向间隙 | ≤0.1mm | ||||||||||||||||||||
| Axial clearance 轴向间隙 | ≤0.3mm | ||||||||||||||||||||
| Operating temperature range 使用温度范围 | -20℃-120℃ | ||||||||||||||||||||
| Commutator 换向结构 | Brushed | ||||||||||||||||||||
| Direction of rotation 旋转方向 | CW / CCW | ||||||||||||||||||||
| Noise 噪音 | ≤65dB | ||||||||||||||||||||
| DC Motor Technical Data 直流电机参数 | |||||||||||||||||||||
| Values at 25-30℃ 室温下测量数值 | |||||||||||||||||||||
|
Model 型号 |
Rated Voltage（V） 额定电压 |
No-Load 空载参数 |
Rated 额定参数 |
Stall 堵转参数 |
*Tips: The datasheet on left side are limited, please consult our staffs for more parameter information. 提示：左边的数据表参数有限，请联系客服获取更多参数信息。 |
||||||||||||||||
|
Speed 转速 |
Current 电流 |
Speed 转速 |
Current 电流 |
Torque 力矩 |
Output 输出功 |
Eff 效率 |
Torque 力矩 |
Current 电流 |
|||||||||||||
| rpm | mA | rpm | A | mN.m | W | % | mN.m | A | |||||||||||||
| RS775 | 12 | 7000 | 760 | 5600 | 2.81 | 38.00 | 22.28 | 66.16 | 114.00 | 20.00 | |||||||||||
| RS775 | 24 | 6500 | 395 | 5200 | 1.45 | 41.00 | 22.32 | 64.11 | 123.00 | 10.30 | |||||||||||
| Motor With Gearbox Technical Data 减速电机参数 | |||||||||||||||||||||
| Gearbox data 减速箱参数 | |||||||||||||||||||||
|
Gear ratio 减速比 n : 1 |
3.1 | 4.8 | 6.1 | 8.3 | 10.3 | 12.8 | 16.4 | 18.2 | 27.4 | 34.2 | 43.8 | 59.3 | 73 | 91.2 | 120 | 158 | 195 | 243 | 323 | ||
|
Number of gear stages 减速级数 |
2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 6 | ||
|
Gearbox Length 齿轮箱长度(mm) |
25.7 | 25.7 | 25.7 | 25.7 | 25.7 | 25.7 | 25.7 | 25.7 | 25.7 | 25.7 | 25.7 | 29.5 | 29.5 | 29.5 | 29.5 | 32.7 | 32.7 | 32.7 | 32.7 | ||
|
Efficiency 效率(%) |
0.72 | 0.72 | 0.72 | 0.61 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.44 | 0.38 | 0.38 | 0.38 | 0.38 | ||
| RS775-12V-7000R | |||||||||||||||||||||
|
No-load speed 空载转速(RPM) |
2258.1 | 1458.3 | 1147.5 | 843.4 | 679.6 | 546.9 | 426.8 | 384.6 | 255.5 | 204.7 | 159.8 | 118.0 | 95.9 | 76.8 | 58.3 | 44.3 | 35.9 | 28.8 | 21.7 | ||
|
Rated speed 额定转速(RPM) |
1806.5 | 1166.7 | 918.0 | 674.7 | 543.7 | 437.5 | 341.5 | 307.7 | 204.4 | 163.7 | 127.9 | 94.4 | 76.7 | 61.4 | 46.7 | 35.4 | 28.7 | 23.0 | 17.3 | ||
|
Rated torque 额定扭矩(N.M) |
0.085 | 0.132 | 0.167 | 0.194 | 0.240 | 0.299 | 0.383 | 0.361 | 0.544 | 0.678 | 0.869 | 1.000 | 1.231 | 1.538 | 2.023 | 2.264 | 2.500 | 2.500 | 2.500 | ||
|
Rated torque 额定扭矩(KG.CM) |
0.83 | 1.29 | 1.64 | 1.90 | 2.36 | 2.93 | 3.75 | 3.54 | 5.33 | 6.65 | 8.51 | 9.80 | 12.06 | 15.07 | 19.83 | 22.19 | 24.50 | 24.50 | 24.50 | ||
|
Rated torque 额定扭矩(LB.IN) |
0.96 | 1.49 | 1.89 | 2.19 | 2.71 | 3.37 | 4.32 | 4.08 | 6.14 | 7.66 | 9.81 | 11.29 | 13.90 | 17.36 | 22.84 | 25.57 | 28.23 | 28.23 | 28.23 | ||
| RS775-24V-6500R | |||||||||||||||||||||
|
No-load speed 空载转速(RPM) |
2096.8 | 1354.2 | 1065.6 | 783.1 | 631.1 | 507.8 | 396.3 | 357.1 | 237.2 | 190.1 | 148.4 | 109.6 | 89.0 | 71.3 | 54.2 | 41.1 | 33.3 | 26.7 | 20.1 | ||
|
Rated speed 额定转速(RPM) |
1677.4 | 1083.3 | 852.5 | 626.5 | 504.9 | 406.3 | 317.1 | 285.7 | 189.8 | 152.0 | 118.7 | 87.7 | 71.2 | 57.0 | 43.3 | 32.9 | 26.7 | 21.4 | 16.1 | ||
|
Rated torque 额定扭矩(N.M) |
0.092 | 0.142 | 0.181 | 0.209 | 0.259 | 0.322 | 0.413 | 0.390 | 0.586 | 0.732 | 0.937 | 1.079 | 1.328 | 1.659 | 2.183 | 2.443 | 2.500 | 2.500 | 2.500 | ||
|
Rated torque 额定扭矩(KG.CM) |
0.90 | 1.39 | 1.77 | 2.05 | 2.54 | 3.16 | 4.05 | 3.82 | 5.75 | 7.17 | 9.19 | 10.57 | 13.01 | 16.26 | 21.39 | 23.94 | 24.50 | 24.50 | 24.50 | ||
|
Rated torque 额定扭矩(LB.IN) |
1.04 | 1.61 | 2.04 | 2.36 | 2.93 | 3.64 | 4.66 | 4.40 | 6.62 | 8.26 | 10.58 | 12.18 | 14.99 | 18.73 | 24.65 | 27.59 | 28.23 | 28.23 | 28.23 | ||

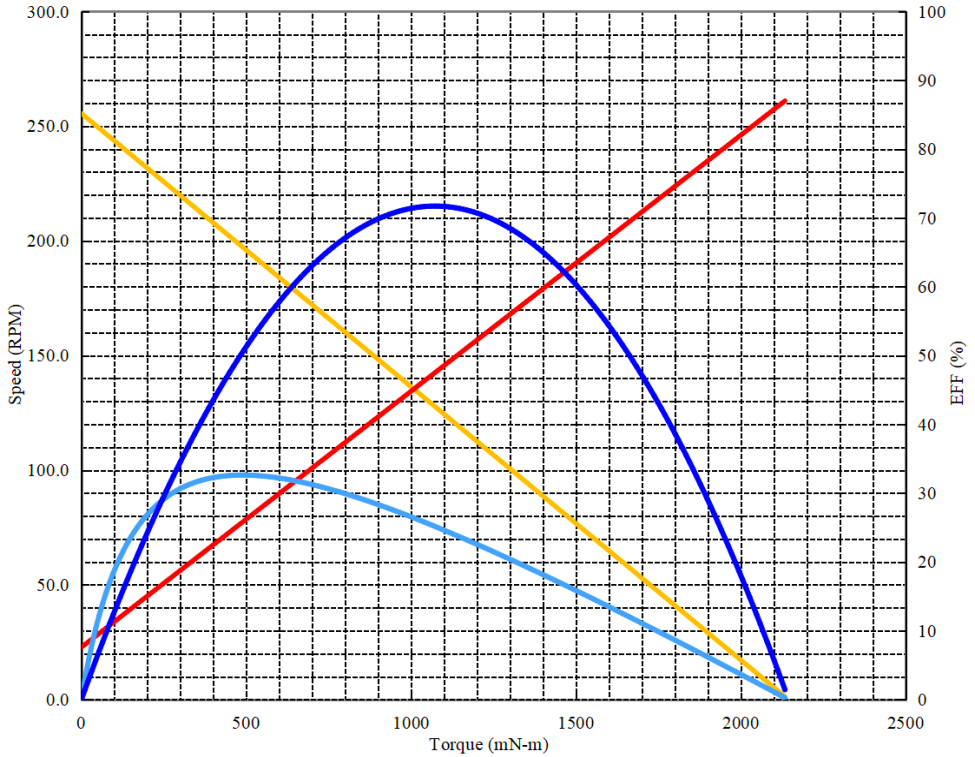

| Gear motor curve case 减速电机曲线示例 | |||||||||||||||||||||
| Project 工程名: | DC GEAR MOTOR | Date 日期: | 2025/3/26 | Performance (in an ambient temperature of 25-30℃) | |||||||||||||||||
| Motor speed转速: | 7000RPM | Full scale 量程: | 100% | Eff | Rapidly test to prevent temperature rise and overload damage. | ||||||||||||||||
| Gear chain 级数: | 4 | 20.0 | Watts | Constant voltage 恒压加载: | 12 | Volts | |||||||||||||||
| Gear ratio 减速比: | 27.4 | 10.0 | Amp. | Direction 方向: | CW/CCW | ||||||||||||||||
 |
At no-load 空载参数 | ||||||||||||||||||||
| Speed 转速: | 255.5 | RPM | |||||||||||||||||||
| Current电流: | 0.76 | AMPS | |||||||||||||||||||
| Max instantaneous parameters 最大瞬时参数 | |||||||||||||||||||||
| Torque 扭矩 : | 2110.94 | mN-m | |||||||||||||||||||
| Current 电流: | 8.74 | AMPS | |||||||||||||||||||
| At maximum efficiency 最高效率点参数 | |||||||||||||||||||||
| Efficiency 效率 : | 32.6 | % | |||||||||||||||||||
| Torque 扭矩 : | 488.3 | mN-m | |||||||||||||||||||
| Speed 转速 : | 197.3 | RPM | |||||||||||||||||||
| Current 电流: | 2.58 | AMPS | |||||||||||||||||||
| Output 输出功率: | 10.09 | Watts | |||||||||||||||||||
| At maximum power output 最大功率输出参数 | |||||||||||||||||||||
| Output 输出功率 : | 14.341 | Watts | |||||||||||||||||||
| Torque 扭矩 : | 1072.1 | mN-m | |||||||||||||||||||
| Speed 转速 : | 127.8 | RPM | |||||||||||||||||||
| Current 电流 : | 4.75 | AMPS | |||||||||||||||||||
| Production Combination 其他配件 | |||||||||||||||||||||
| Accessories 名称 | Voltage 电压 | Resolution 分辨率 | Channels 通道数 | Remark | |||||||||||||||||
| Magnetic Encoder 磁性编码器 | 5V-24V | 13ppr | A&B | ||||||||||||||||||
