공장 상품 96*60mm 변속기 크기 12v 24v 낮은 rpm 큰 토크 50kgfcm 5nm 50rpm 100rpm 20와트 15w dc 변속기 모터 CE rohs
| DC 변속기 모터 직류 감속 모터 | 5 Nm | 20 와트 | |||||||||||||||||||
| RS555 마이크로 브러시드 DC 모터 평면 기어박스 장착 | 조합용 | ||||||||||||||||||||
| 홀 센서 인코더 | |||||||||||||||||||||
| 자기 인코더와 함께 사용 가능 | |||||||||||||||||||||
| TJP96FG 시리즈 | |||||||||||||||||||||

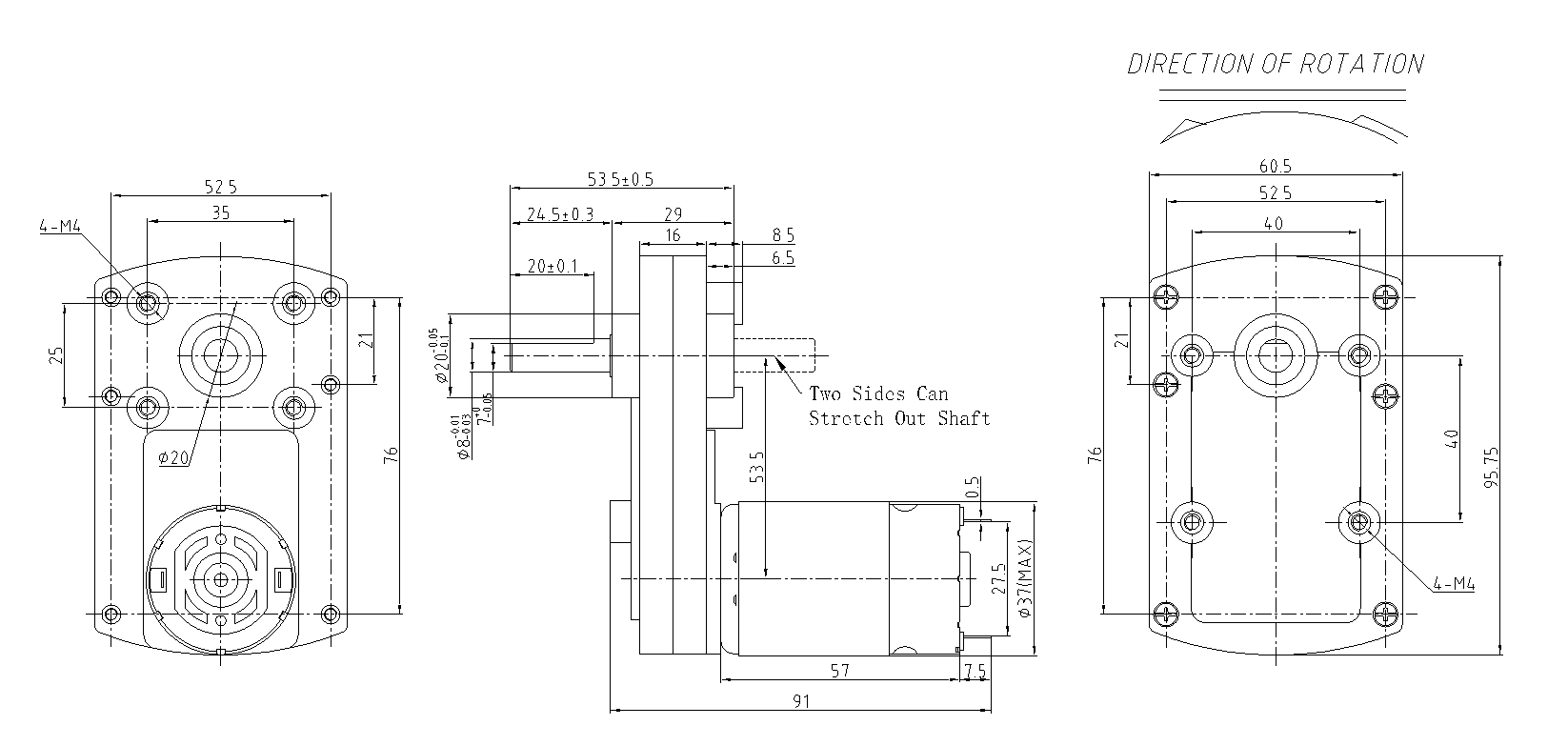

| 규격 도면 외형 치수도 (mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

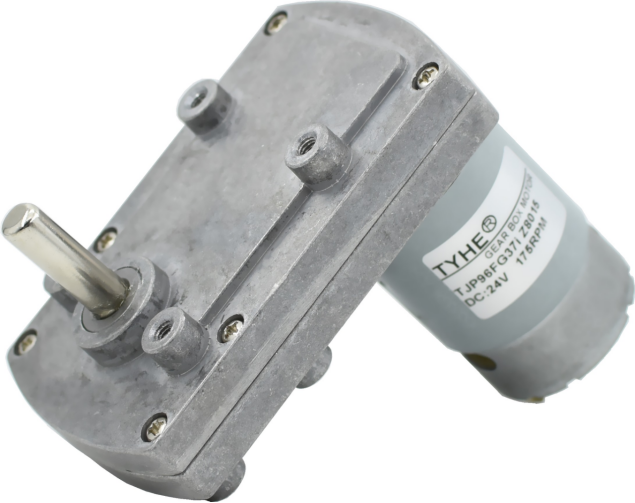

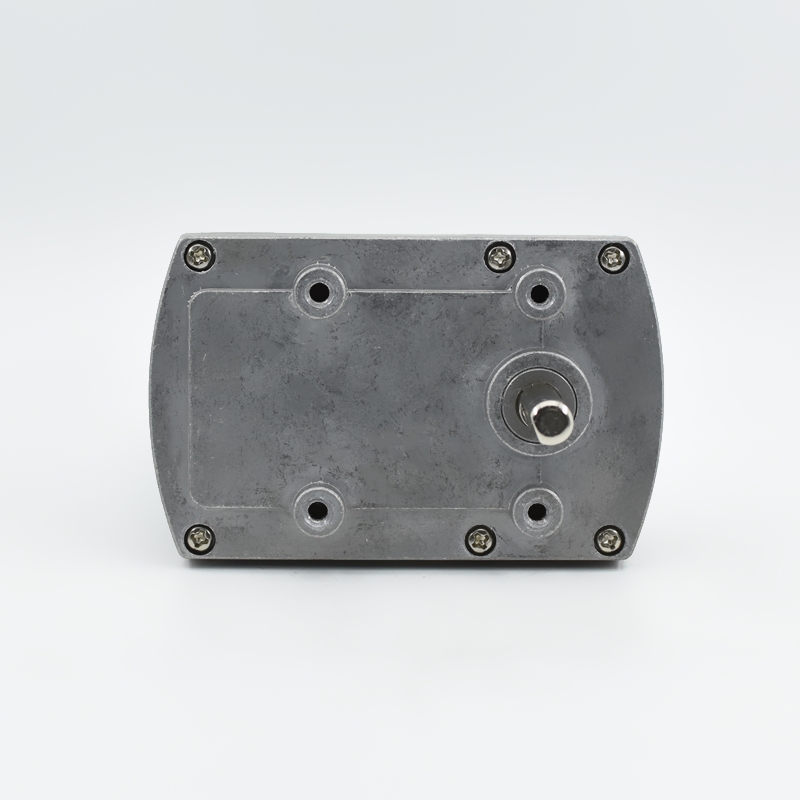

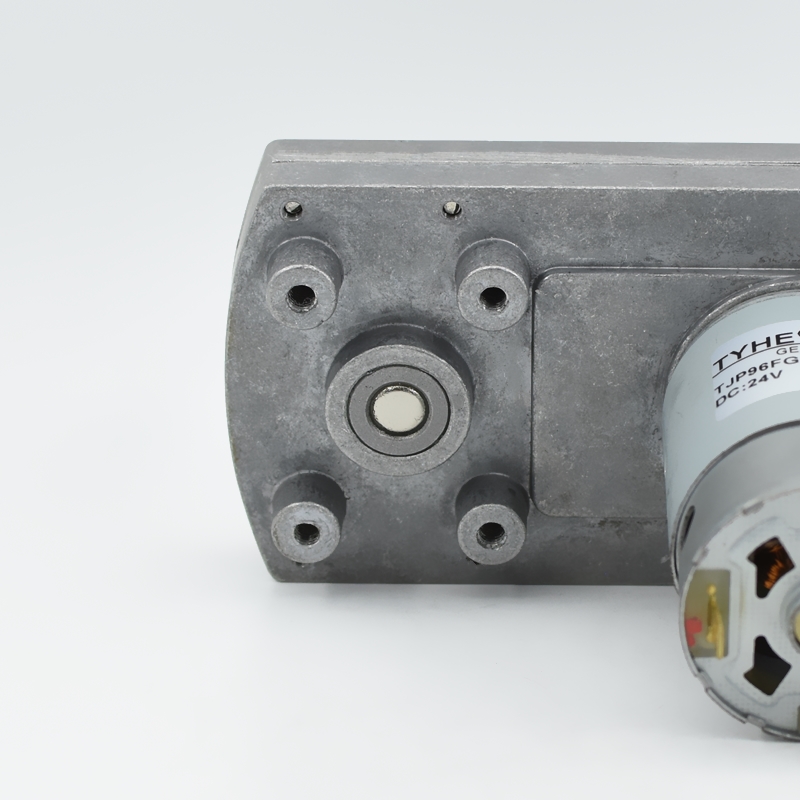

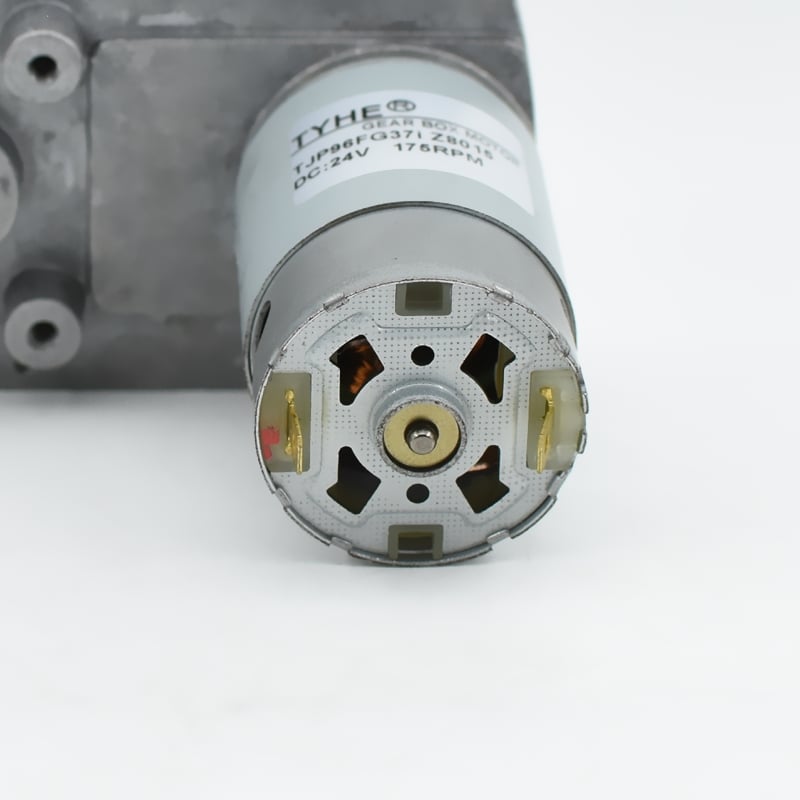

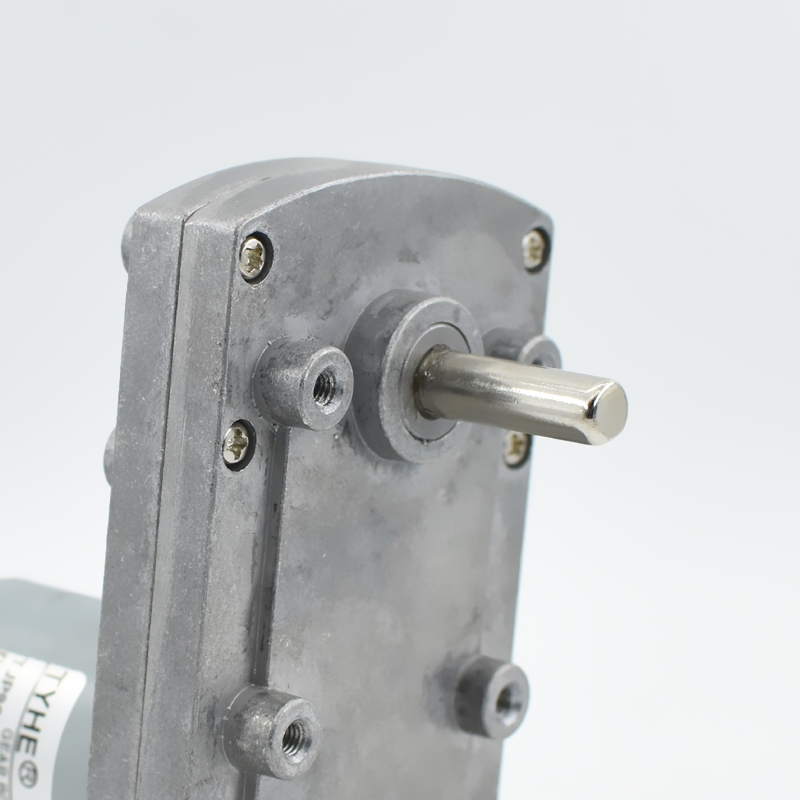

| 모터 사진 모터 실물 사진 | |||||||||||||||||||||
 | |||||||||||||||||||||
| 모터 특성 모터 특성 | |||||||||||||||||||||
| 외장 재질 설치 면 재질 | 금속 합금 亜연 합금 | ||||||||||||||||||||
| 기어 체인 재질 기어 재질 | 철강 강제 기어 | ||||||||||||||||||||
| 백래시 기어 백래시 | ≤2° | ||||||||||||||||||||
| 출력 샤프트 베어링 출력축 베어링 | 오일 베어링 윤활유 베어링 | ||||||||||||||||||||
| 권장 최대 입력 속도 권장 최대 입력 속도 | ≤10000RPM | ||||||||||||||||||||
| 방사력 방사력 | ≤3kgf | ||||||||||||||||||||
| 추력 축 방향 힘 | ≤5kgf | ||||||||||||||||||||
| 주축에 대한 최대 압력 주축 최대 용인 압입력 | ≤15kgf | ||||||||||||||||||||
| 반경 방향 간격 방사형 간격 | ≤0.1mm | ||||||||||||||||||||
| 축 방향 간격 축 방향 간격 | ≤0.3mm | ||||||||||||||||||||
| 작동 온도 범위 사용 온도 범위 | -20°C -120°C | ||||||||||||||||||||
| コミュ트러 스위칭 구조 | 빗 | ||||||||||||||||||||
| 회전 방향 회전 방향 | CW / CCW | ||||||||||||||||||||
| 소음 소음 | ≤60dB | ||||||||||||||||||||
| DC 모터 기술 사양 직류 모터 매개변수 | |||||||||||||||||||||
| 25-30에서의 값 °C 실온에서 측정된 수치 | |||||||||||||||||||||
|
모델 모델 |
정량 전압 （V ） 레이팅 전압 |
공회전 공회전 파라미터 |
정격 정격 파라미터 |
스탈 차단 파라미터 |
*Tips: 왼쪽의 데이터시트는 제한되어 있습니다. 더 많은 파라미터 정보를 위해 고객 서비스에 문의하십시오. 팁: 왼쪽 데이터 표의 매개변수는 제한적이므로 더 자세한 매개변수 정보를 원하시면 고객 서비스로 연락하십시오. |
||||||||||||||||
|
속도 회전 수 |
전류 전류 |
속도 회전 수 |
전류 전류 |
토크 토크 |
출력 출력 공 |
효율 효율 |
토크 토크 |
전류 전류 |
|||||||||||||
| rpm | mA | rpm | A | mN.m | W | % | mN.m | A | |||||||||||||
| RS555 | 12 | 5700 | 310 | 4560 | 1.26 | 20.56 | 9.82 | 65.01 | 61.68 | 9.52 | |||||||||||
| RS555 | 24 | 7600 | 220 | 6080 | 0.91 | 21.35 | 13.59 | 62.12 | 64.05 | 6.98 | |||||||||||
| 기어박스가 있는 모터 기술 사양 감속 모터 사양 | |||||||||||||||||||||
| 기어박스 데이터 감속기 파라미터 | |||||||||||||||||||||
|
기어 비율 감속비 n : 1 |
37 | 77.8 | 156 | 197 | 254 | 297 | 327 | 653 | 826 | 1027 | 1247 | ||||||||||
|
기어 단계 수 감속 단계 |
3 | 3 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | ||||||||||
|
기어박스 크기 기어박스 크기 (mm) |
96*60 | 96*60 | 96*60 | 96*60 | 96*60 | 96*60 | 96*60 | 96*60 | 96*60 | 96*60 | 96*60 | ||||||||||
|
효율성 효율 (%) |
0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.44 | ||||||||||
| RS555-12V-5700R | |||||||||||||||||||||
|
무부하 속도는 공회전 속도 (rpm) |
154.1 | 73.3 | 36.5 | 28.9 | 22.4 | 19.2 | 17.4 | 8.7 | 6.9 | 5.6 | 4.6 | ||||||||||
|
정격 속도 정격 속도 (rpm) |
123.2 | 58.6 | 29.2 | 23.1 | 18.0 | 15.4 | 13.9 | 7.0 | 5.5 | 4.4 | 3.7 | ||||||||||
|
정격 토크 정격 토크 (N.m) |
0.467 | 0.982 | 1.674 | 2.114 | 2.726 | 3.188 | 3.510 | 5.000 | 5.000 | 5.000 | 5.000 | ||||||||||
|
정격 토크 정격 토크 (KG.CM) |
4.58 | 9.63 | 16.41 | 20.72 | 26.72 | 31.24 | 34.39 | 49.00 | 49.00 | 49.00 | 49.00 | ||||||||||
|
정격 토크 정격 토크 (LB.IN) |
5.27 | 11.09 | 18.90 | 23.87 | 30.78 | 35.99 | 39.63 | 56.45 | 56.45 | 56.45 | 56.45 | ||||||||||
| RS555-24V-7600R | |||||||||||||||||||||
|
무부하 속도는 공회전 속도 (rpm) |
205.4 | 97.7 | 48.7 | 38.6 | 29.9 | 25.6 | 23.2 | 11.6 | 9.2 | 7.4 | 6.1 | ||||||||||
|
정격 속도 정격 속도 (rpm) |
164.3 | 78.1 | 39.0 | 30.9 | 23.9 | 20.5 | 18.6 | 9.3 | 7.4 | 5.9 | 4.9 | ||||||||||
|
정격 토크 정격 토크 (N.m) |
0.485 | 1.020 | 1.739 | 2.196 | 2.831 | 3.310 | 3.644 | 5.000 | 5.000 | 5.000 | 5.000 | ||||||||||
|
정격 토크 정격 토크 (KG.CM) |
4.75 | 10.00 | 17.04 | 21.52 | 27.74 | 32.44 | 35.71 | 49.00 | 49.00 | 49.00 | 49.00 | ||||||||||
|
정격 토크 정격 토크 (LB.IN) |
5.48 | 11.52 | 19.63 | 24.79 | 31.96 | 37.37 | 41.15 | 56.45 | 56.45 | 56.45 | 56.45 | ||||||||||

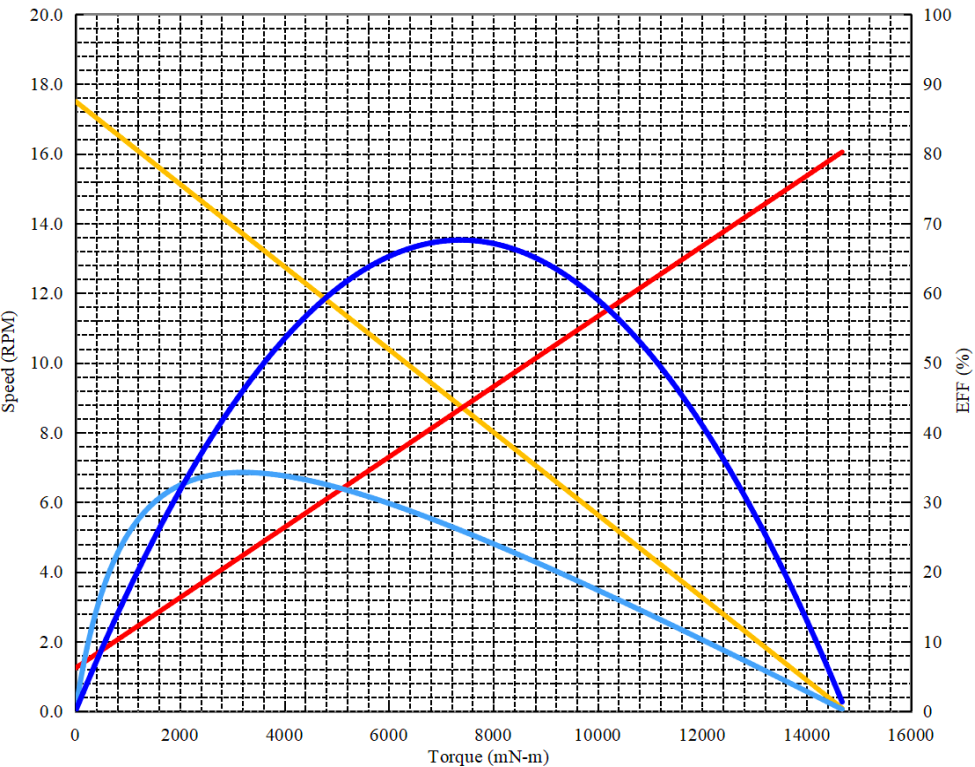

| 기어 모터 곡선 케이스 감속 모터 곡선 예시 | |||||||||||||||||||||
| 프로젝트 공정명 : | DC 변속기 모터 | 대추 날짜 : | 2025/3/26 | 성능 (주변 온도 25-30℃ 내에서) °C ) | |||||||||||||||||
| 모터 속도 회전 수 : | 5700RPM | 풀 스케일 측정 범위 : | 100% | 효율 | 온도 상승과 과부하 손상을 방지하기 위해 신속히 테스트하십시오. | ||||||||||||||||
| 기어 체인 단계 수 : | 4 | 10.0 | 와트 | 일정한 전압 상압 로드 : | 12 | 볼트 | |||||||||||||||
| 기어 비율 감속비 : | 327 | 5.0 | 암페어 | 방향 방향 : | CW/CCW | ||||||||||||||||
 |
공회전 시 공회전 파라미터 | ||||||||||||||||||||
| 속도 회전 수 : | 17.5 | rpm | |||||||||||||||||||
| 전류 전류 : | 0.31 | 암퍼 | |||||||||||||||||||
| 최대 순간적 매개변수 최대 순간 매개변수 | |||||||||||||||||||||
| 토크 토크 : | 14484.52 | mN-m | |||||||||||||||||||
| 전류 전류 : | 4.03 | 암퍼 | |||||||||||||||||||
| 최대 효율 시 최고 효율점 파라미터 | |||||||||||||||||||||
| 효율성 효율 : | 34.3 | % | |||||||||||||||||||
| 토크 토크 : | 3203.3 | mN-m | |||||||||||||||||||
| 속도 회전 수 : | 13.7 | rpm | |||||||||||||||||||
| 전류 전류 : | 1.12 | 암퍼 | |||||||||||||||||||
| 출력 출력 전력 : | 4.60 | 와트 | |||||||||||||||||||
| 최대 출력 시 최대 전력 출력 파라미터 | |||||||||||||||||||||
| 출력 출력 전력 : | 6.759 | 와트 | |||||||||||||||||||
| 토크 토크 : | 7376.8 | mN-m | |||||||||||||||||||
| 속도 회전 수 : | 8.8 | rpm | |||||||||||||||||||
| 전류 전류 : | 2.17 | 암퍼 | |||||||||||||||||||
| 생산 조합 기타 액세서리 | |||||||||||||||||||||
| 악세사리 이름 | 전압 전압 | 해상도 해상도 | 채널 수 | 비고 | |||||||||||||||||
| 자기 인코더 자기 코드러 | 5V-24V | 12ppr | A&B | ||||||||||||||||||
