TJZ37RQ

Low Backlash High Torque Low Rpm Micro 37mm 6 ボルト 12v 24v 6000 Rpm 1 Rpm 75rpm 15kgcm 1nm 小型ブラシ付きDCギアボックスモーター

紹介

DCギアモーター直流減速モーター																2 Nm		5 ワット
RS528 マイクロブラシ付きDCモーターとスプールギアボックス




TJZ37RQ シリーズ
寸法図外形寸法図 (mm)

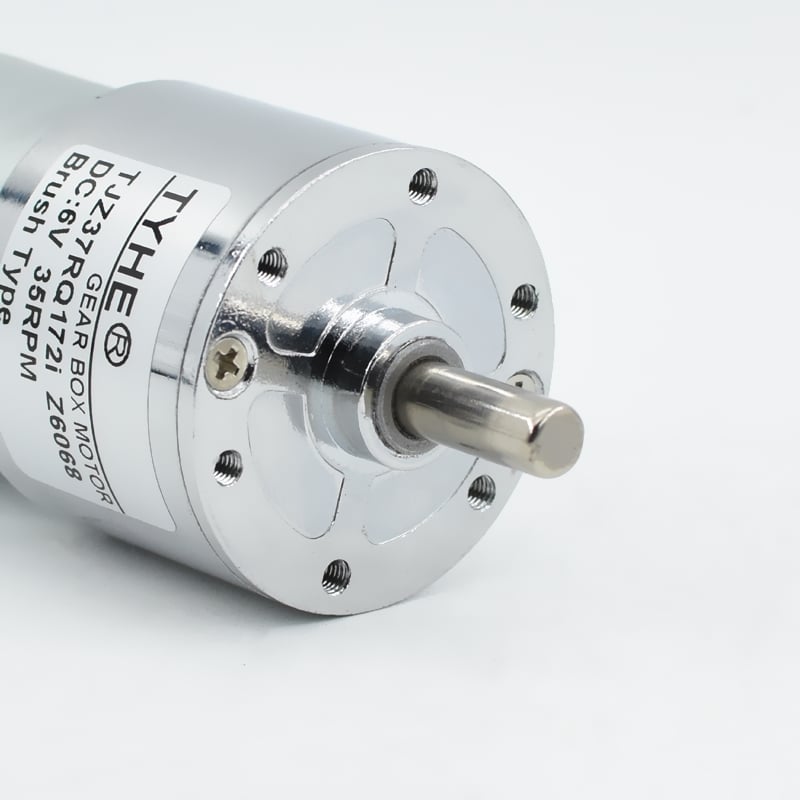

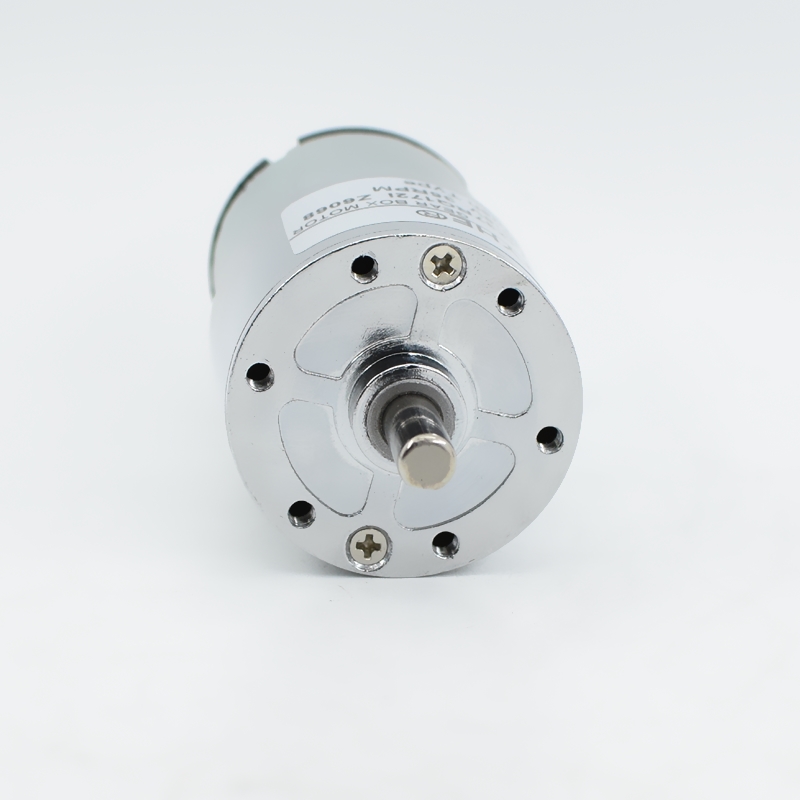

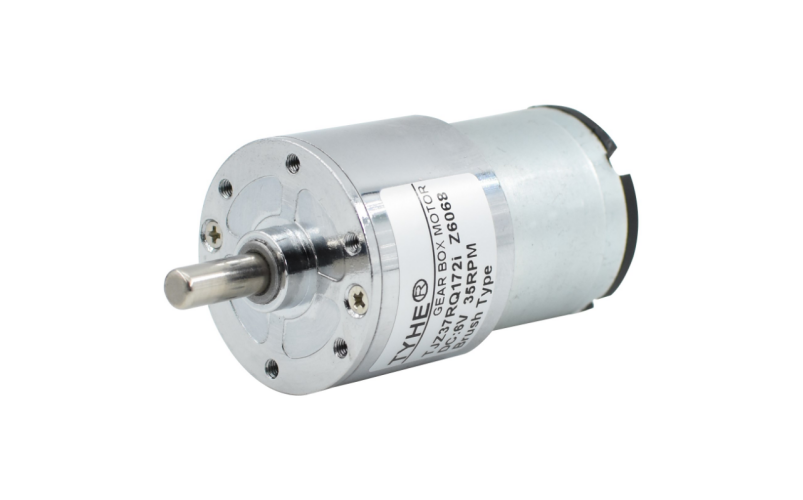

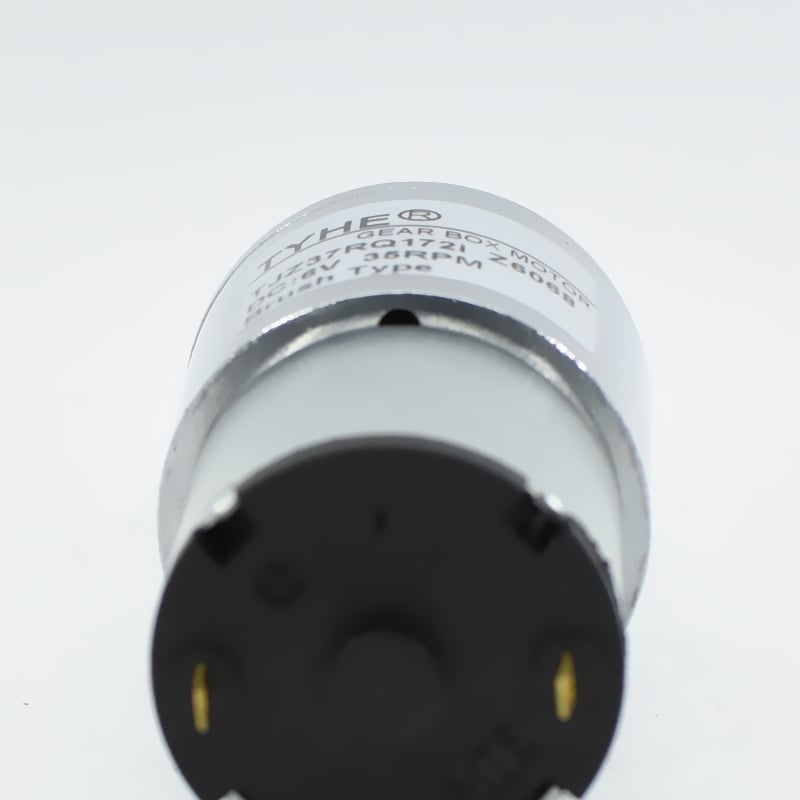

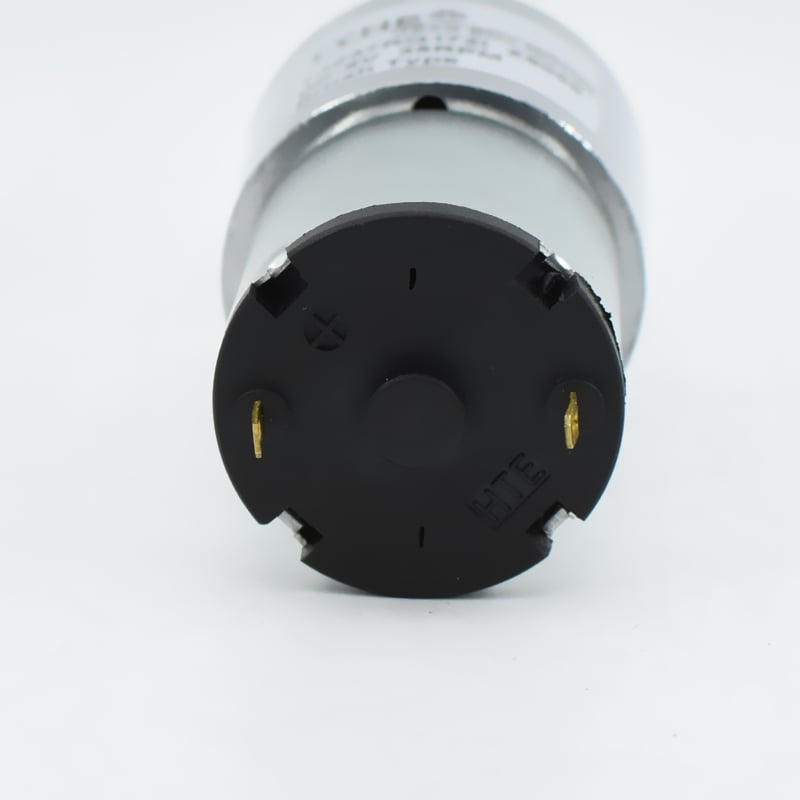

モータの画像モーターの実物写真

モータ特性モーター特性
ハウジング材料取り付け面の材質															亜鉛合金ジン合金
ギアチェーン材質ギアの材質															粉末冶金＆鋼粉末冶金および鋼歯
バックラッシュギアのバックラッシュ															≤2°
出力軸のベアリング出力軸ベアリング															オイルベアリング含油ベアリング
推奨最大入力回転数建議最大入力回転数															≤8000RPM
径方向力径方向力															≤1kgf
軸方向力軸向力															≤0.7kgf
シャフト上の最大押込み力主軸が最大で耐えられる押込み力															≤10kgf
径方向クリアランス径向间隙															≤0.1mm
軸方向クリアランス軸向间隙															≤0.3mm
動作温度範囲使用温度範囲															-20°C -120°C
コムテータ換向構造															ブラシ
回転方向回転方向															ワット / ccw
ノイズノイズ															≤50db


DCモーター技術データ直流モーターのパラメータ
25-30での値 °C 室温での測定値
モデル型号	定数電圧（v ）定格電圧	空負荷空転パラメータ		率定定格パラメータ					ストール閉鎖トルクパラメータ		*Tips: 左側のデータシートは限定されています。より詳細なパラメータ情報については、スタッフまでご相談ください。注意：左側のデータ表のパラメータは限られています。より多くのパラメータ情報を取得するには、カスタマーサービスにご連絡ください。
		速度回転数	現在電流	速度回転数	現在電流	扭力トルク	出力出力	効率効率	扭力トルク	現在電流
		rpm<br>	mA	rpm<br>	A について	mN・m	W について	%	mN・m	A について
RS528	6	6000	100	4800	0.35	2.76	1.39	66.85	8.28	2.35
RS528	12	6000	54	4800	0.18	2.95	1.48	67.64	8.85	1.22
ギアボックス付きモーター技術データ減速モータパラメータ
ギアボックスデータ減速機パラメータ
ギア比減速比 n : 1			6.9	8.4	13.5	16	19.3	24.4	37	45	73.6	95	105	172	244	310	516	627	1093	1328	1613
ギア段数減速段数			2	3	3	3	4	4	4	5	5	5	6	6	6	7	7	7	8	8	8
ギアボックスの長さギアボックスの長さ (mm)			22.5	22.5	22.5	22.5	24.5	24.5	24.5	26.5	26.5	26.5	29.5	29.5	29.5	32.5	32.5	32.5	32.5	32.5	32.5
効率効率 (%)			0.72	0.61	0.61	0.61	0.52	0.52	0.52	0.44	0.44	0.44	0.38	0.38	0.38	0.32	0.32	0.32	0.27	0.27	0.27
RS528-6V-6000R
負荷なしの速度空転速度（rpm）			869.6	714.3	444.4	375.0	310.9	245.9	162.2	133.3	81.5	63.2	57.1	34.9	24.6	19.4	11.6	9.6	5.5	4.5	3.7
定格速度定格回転数（rpm）			695.7	571.4	355.6	300.0	248.7	196.7	129.7	106.7	65.2	50.5	45.7	27.9	19.7	15.5	9.3	7.7	4.4	3.6	3.0
定数トルク定格トルク (N・m)			0.014	0.014	0.023	0.027	0.028	0.035	0.053	0.055	0.090	0.116	0.109	0.179	0.254	0.274	0.457	0.555	0.822	0.999	1.213
定数トルク定格トルク (KG.CM)			0.13	0.14	0.22	0.27	0.27	0.34	0.52	0.54	0.88	1.14	1.07	1.75	2.49	2.69	4.47	5.44	8.06	9.79	11.89
定数トルク定格トルク (LB.IN)			0.16	0.16	0.26	0.31	0.31	0.40	0.60	0.62	1.02	1.31	1.23	2.02	2.87	3.10	5.15	6.26	9.28	11.28	13.70
RS528-12V-6000R
負荷なしの速度空転速度（rpm）			869.6	714.3	444.4	375.0	310.9	245.9	162.2	133.3	81.5	63.2	57.1	34.9	24.6	19.4	11.6	9.6	5.5	4.5	3.7
定格速度定格回転数（rpm）			695.7	571.4	355.6	300.0	248.7	196.7	129.7	106.7	65.2	50.5	45.7	27.9	19.7	15.5	9.3	7.7	4.4	3.6	3.0
定数トルク定格トルク (N・m)			0.015	0.015	0.024	0.029	0.030	0.038	0.057	0.059	0.096	0.124	0.117	0.191	0.271	0.293	0.488	0.593	0.879	1.068	1.297
定数トルク定格トルク (KG.CM)			0.14	0.15	0.24	0.28	0.29	0.37	0.56	0.58	0.94	1.22	1.14	1.88	2.66	2.87	4.78	5.81	8.61	10.46	12.71
定数トルク定格トルク (LB.IN)			0.17	0.17	0.28	0.33	0.34	0.42	0.64	0.67	1.09	1.40	1.32	2.16	3.07	3.31	5.51	6.69	9.92	12.05	14.64

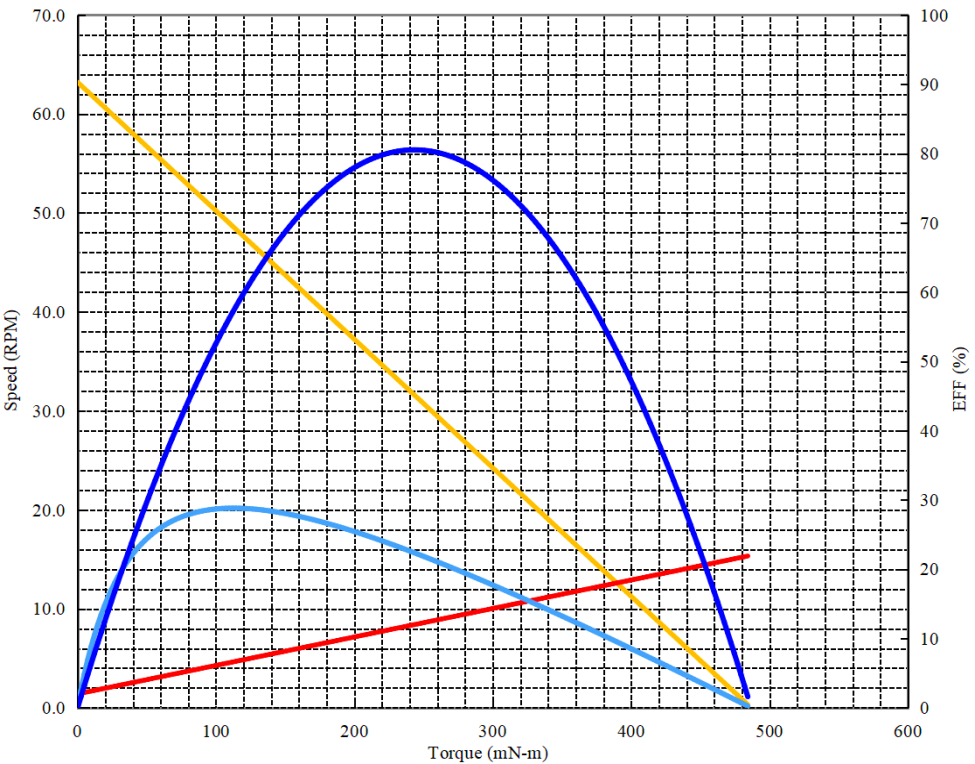

ギアモーターカーブケース減速モーター曲線例
プロジェクト工程名 :			DCギアモーター			日付日付 :			2025/3/26			性能 (周囲温度25-30℃の場合) °C )
モーター速度回転数 :			6000rpm		フルスケール量程 :				100% でした		効率	温度上昇と過負荷損傷を防ぐために迅速にテストします。
ギアチェーン級数 :			5						1.0		ワット	常電圧定圧負荷 :					6		ボルツ
ギア比減速比 :			95						5.0		アンペア	方向性方向 :					時計回り／反時計回り
												空転時空転パラメータ
															速度回転数 :			63.2		rpm<br>
															現在電流 :			0.10		アムペア
												最大瞬時パラメータ最大瞬時パラメータ
															扭力トルク :			479.71		mN-m
															現在電流 :			1.10		アムペア
												最大効率時最高効率点パラメータ
															効率効率 :			28.8		%
															扭力トルク :			112.7		mN-m
															速度回転数 :			48.6		rpm<br>
															現在電流 :			0.33		アムペア
															出力出力電力 :			0.57		ワット
												最大出力時最大パワー出力パラメータ
															出力出力電力 :			0.805		ワット
															扭力トルク :			243.3		mN-m
															速度回転数 :			31.6		rpm<br>
															現在電流 :			0.60		アムペア
生産コンビネーションその他のアクセサリー
アクセサリー名称					圧力は電圧			解像度解像度					チャンネル数						備考
