TJP102FG について

工場102*60mmギアモーター 12v 24v 50rpm 100rpm 120rpm 高圧10ワット双軸

紹介

DCギアモーター直流減速モーター																5 Nm		20ワット
RS555 マイクロブラシ付きDCモーター汎用ギアボックス付き																組み合わせ用に
																ホールセンサーエンコーダー
																磁気エンコーダーに対応可能


TJP102FG シリーズ

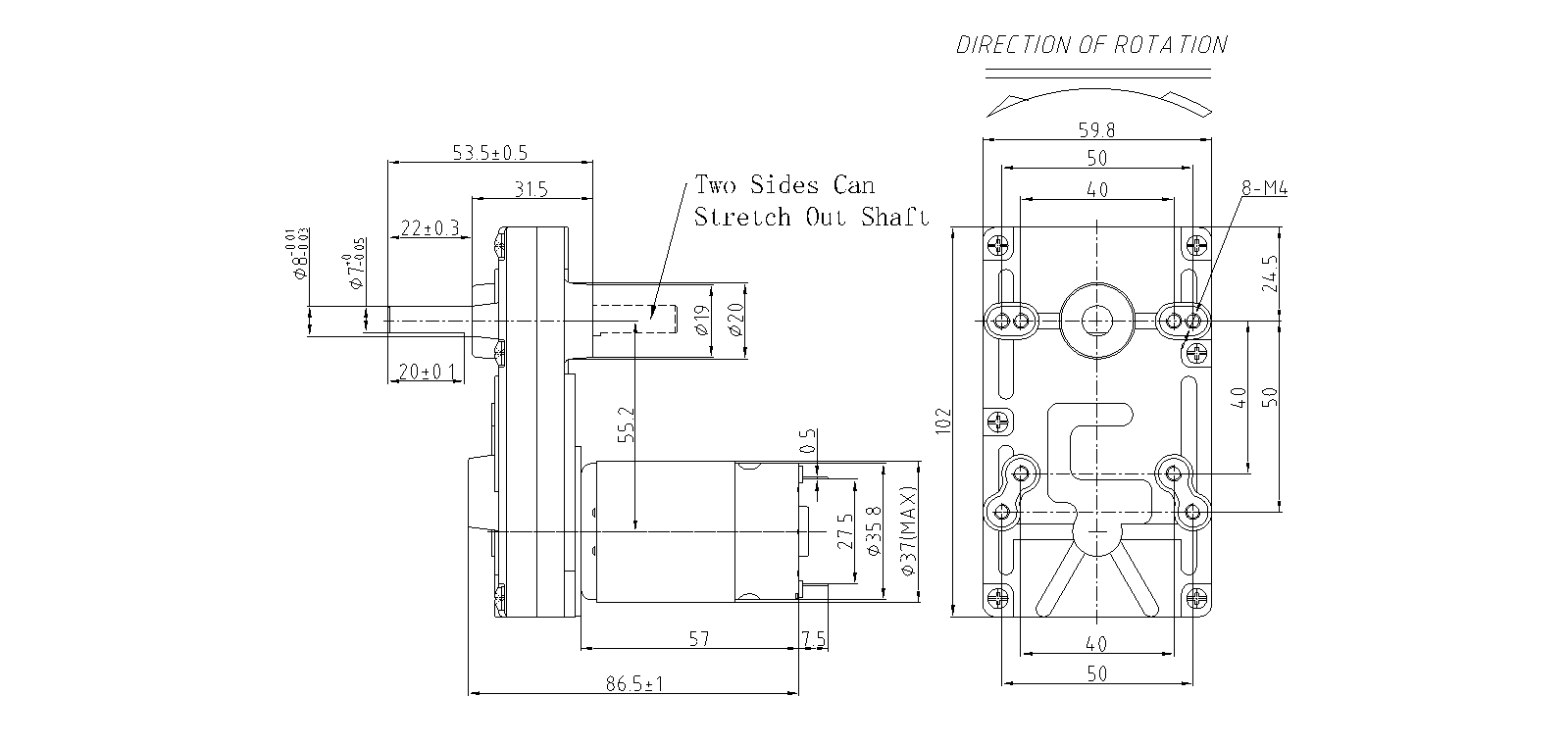

寸法図外形寸法図 (mm)

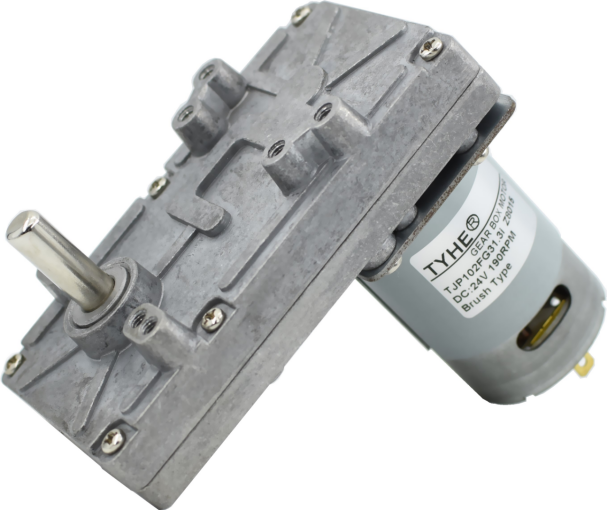

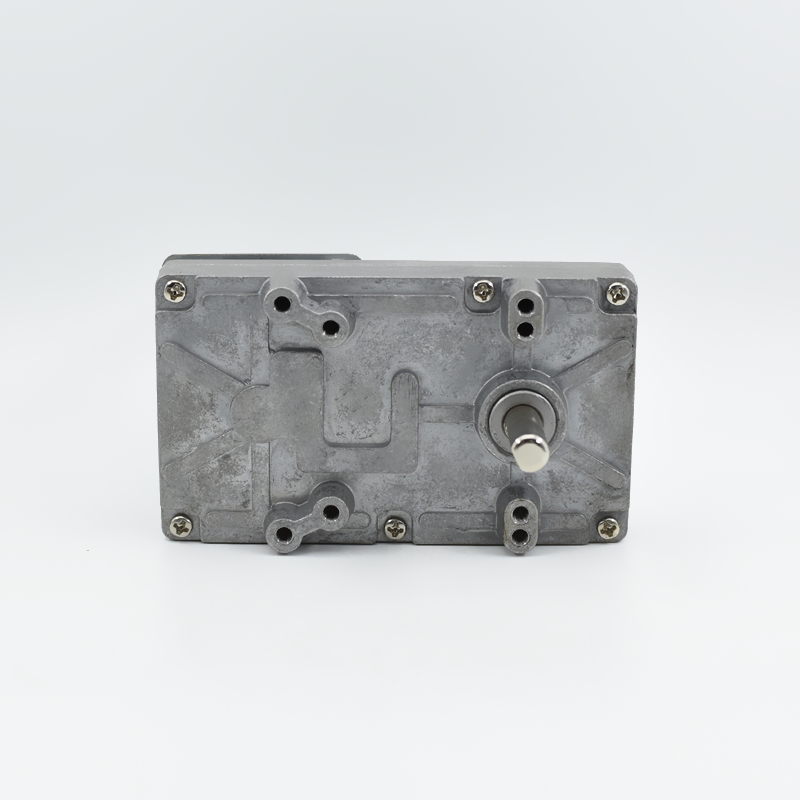

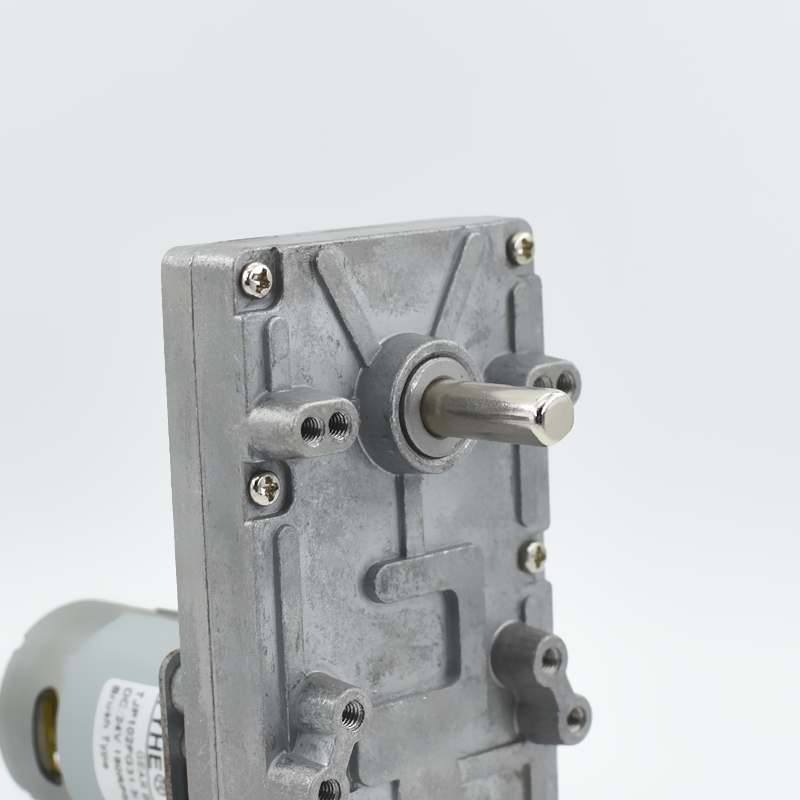

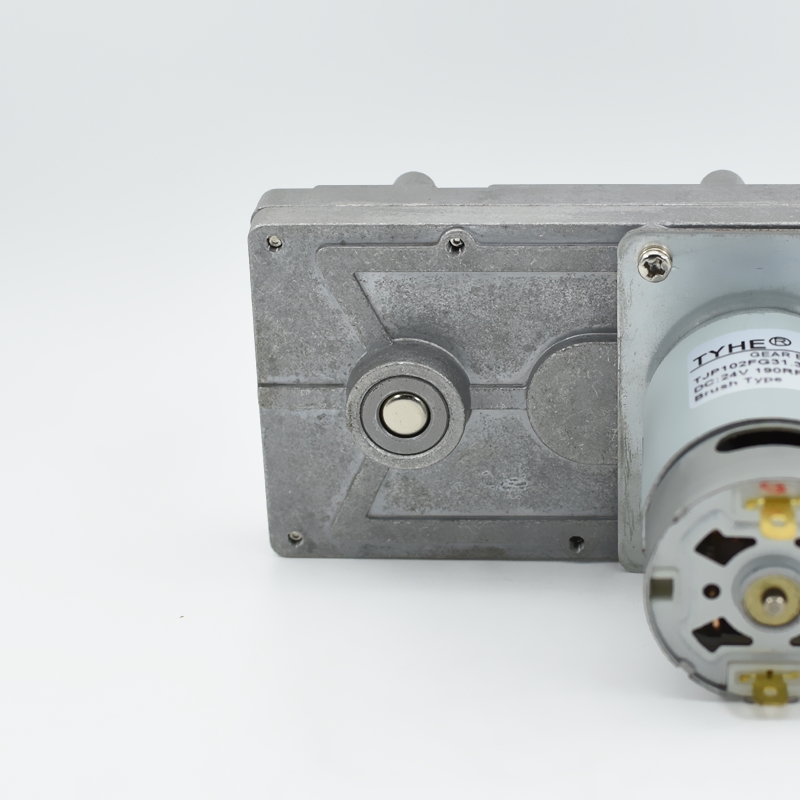

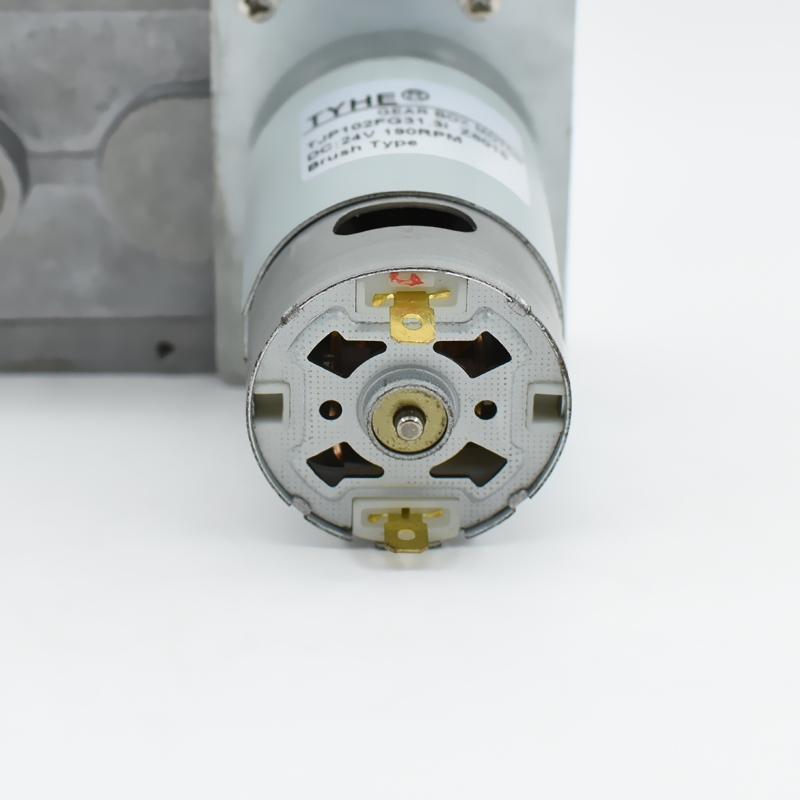

モータの画像モーターの実物写真

モータ特性モーター特性
ハウジング材料取り付け面の材質															アルミニウム合金アルミニウム合金
ギアチェーン材質ギアの材質															スチール鋼製ギア
バックラッシュギアのバックラッシュ															≤2°
出力軸のベアリング出力軸ベアリング															オイルベアリング含油ベアリング
推奨最大入力回転数建議最大入力回転数															≤10000RPM
径方向力径方向力															≤3kgf
軸方向力軸向力															≤5kgf
シャフト上の最大押込み力主軸が最大で耐えられる押込み力															≤15kgf
径方向クリアランス径向间隙															≤0.1mm
軸方向クリアランス軸向间隙															≤0.3mm
動作温度範囲使用温度範囲															-20°C -120°C
コムテータ換向構造															ブラシ
回転方向回転方向															ワット / ccw
ノイズノイズ															≤60dB


DCモーター技術データ直流モーターのパラメータ
25-30での値 °C 室温での測定値
モデル型号	定数電圧（v ）定格電圧	空負荷空転パラメータ		率定定格パラメータ					ストール閉鎖トルクパラメータ		*Tips: 左側のデータシートは限定されています。より詳細なパラメータ情報については、スタッフまでご相談ください。注意：左側のデータ表のパラメータは限られています。より多くのパラメータ情報を取得するには、カスタマーサービスにご連絡ください。
		速度回転数	現在電流	速度回転数	現在電流	扭力トルク	出力出力	効率効率	扭力トルク	現在電流
		rpm<br>	mA	rpm<br>	A について	mN・m	W について	%	mN・m	A について
RS555	12	5700	310	4560	1.26	20.56	9.82	65.01	61.68	9.52
RS555	24	7600	220	6080	0.91	21.35	13.59	62.12	64.05	6.98
ギアボックス付きモーター技術データ減速モータパラメータ
ギアボックスデータ減速機パラメータ
ギア比減速比 n : 1			23	31.5	57	80	108	127	198	234	272	322	374	443
ギア段数減速段数			3	3	3	3	3	3	5	5	5	5	5	5
ギアボックスの長さギアボックスの長さ (mm)			102*60	102*60	102*60	102*60	102*60	102*60	102*60	102*60	102*60	102*60	102*60	102*60
効率効率 (%)			0.61	0.61	0.61	0.61	0.61	0.61	0.44	0.44	0.44	0.44	0.44	0.44
RS555-12V-5700R
負荷なしの速度空転速度（rpm）			247.8	181.0	100.0	71.3	52.8	44.9	28.8	24.4	21.0	17.7	15.2	12.9
定格速度定格回転数（rpm）			198.3	144.8	80.0	57.0	42.2	35.9	23.0	19.5	16.8	14.2	12.2	10.3
定数トルク定格トルク (N・m)			0.290	0.398	0.720	1.010	1.364	1.604	1.806	2.135	2.481	2.937	3.412	4.041
定数トルク定格トルク (KG.CM)			2.85	3.90	7.05	9.90	13.36	15.71	17.70	20.92	24.32	28.79	33.44	39.60
定数トルク定格トルク (LB.IN)			3.28	4.49	8.13	11.41	15.40	18.11	20.39	24.10	28.02	33.17	38.52	45.63
RS555-24V-7600R
負荷なしの速度空転速度（rpm）			330.4	241.3	133.3	95.0	70.4	59.8	38.4	32.5	27.9	23.6	20.3	17.2
定格速度定格回転数（rpm）			264.3	193.0	106.7	76.0	56.3	47.9	30.7	26.0	22.4	18.9	16.3	13.7
定数トルク定格トルク (N・m)			0.302	0.413	0.747	1.049	1.416	1.665	1.876	2.217	2.577	3.050	3.543	4.197
定数トルク定格トルク (KG.CM)			2.96	4.05	7.32	10.28	13.88	16.32	18.38	21.72	25.25	29.89	34.72	41.13
定数トルク定格トルク (LB.IN)			3.40	4.66	8.44	11.84	15.99	18.80	21.18	25.03	29.09	34.44	40.00	47.38

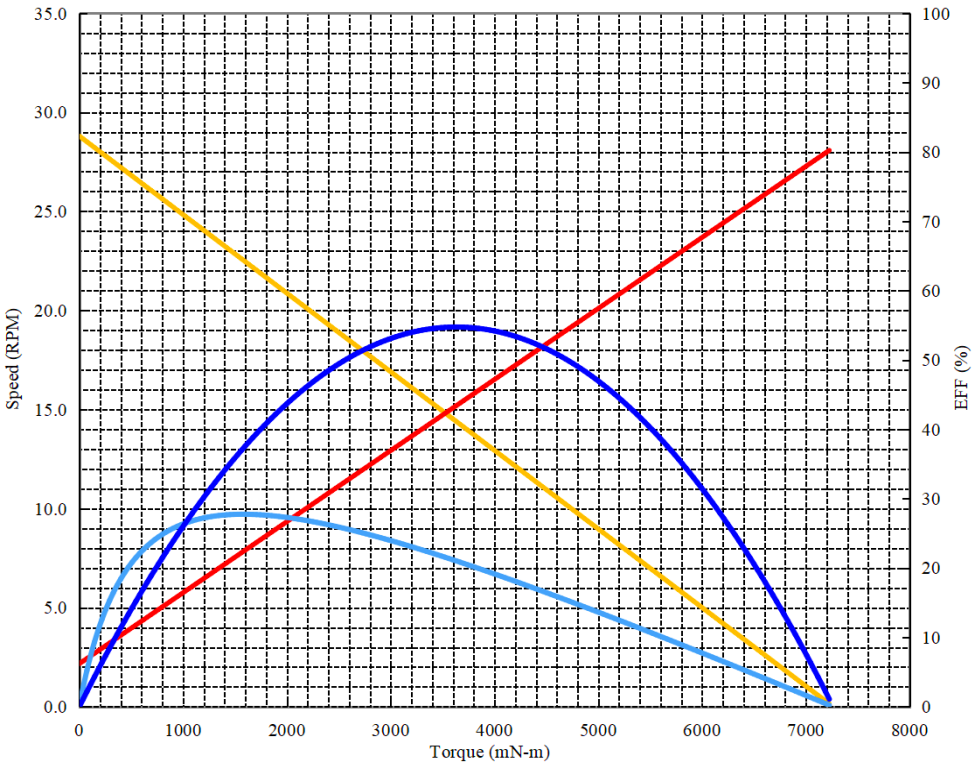

ギアモーターカーブケース減速モーター曲線例
プロジェクト工程名 :			DCギアモーター			日付日付 :			2025/3/26			性能 (周囲温度25-30℃の場合) °C )
モーター速度回転数 :			5700RPM		フルスケール量程 :				100% でした		効率	温度上昇と過負荷損傷を防ぐために迅速にテストします。
ギアチェーン級数 :			6						10.0		ワット	常電圧定圧負荷 :					12		ボルツ
ギア比減速比 :			198						5.0		アンペア	方向性方向 :					時計回り／反時計回り

															速度回転数 :			28.8		rpm<br>
															現在電流 :			0.31		アムペア
												最大瞬時パラメータ最大瞬時パラメータ
															扭力トルク :			7644.06		mN-m
															現在電流 :			4.03		アムペア
												最大効率時最高効率点パラメータ
															効率効率 :			27.8		%
															扭力トルク :			1576.6		mN-m
															速度回転数 :			22.5		rpm<br>
															現在電流 :			1.12		アムペア
															出力出力電力 :			3.72		ワット
												最大出力時最大パワー出力パラメータ
															出力出力電力 :			5.475		ワット
															扭力トルク :			3630.8		mN-m
															速度回転数 :			14.4		rpm<br>
															現在電流 :			2.17		アムペア
生産コンビネーションその他のアクセサリー
アクセサリー名称					圧力は電圧			解像度解像度					チャンネル数						備考
磁気エンコーダー磁性エンコーダー					5V-24V			12ppr					A&B
