Potente cambio di fabbrica 12 volt 24v 7.2v 8w 10w 15w 10kgcm 20kg 100 rpm 200 rpm motore a marcia piatta micro dc spazzolato con
| Motore a trasmissione continua motore riduttore a corrente continua | 10 Nm | 15 Watt | |||||||||||||||||||
| RS545 Micro motore dc con pinola piatta | Per combinazione con | ||||||||||||||||||||
| Codificatore a sensore Hall | |||||||||||||||||||||
| Compatibile con codificatore magnetico | |||||||||||||||||||||
| Serie TJP103FGb | |||||||||||||||||||||

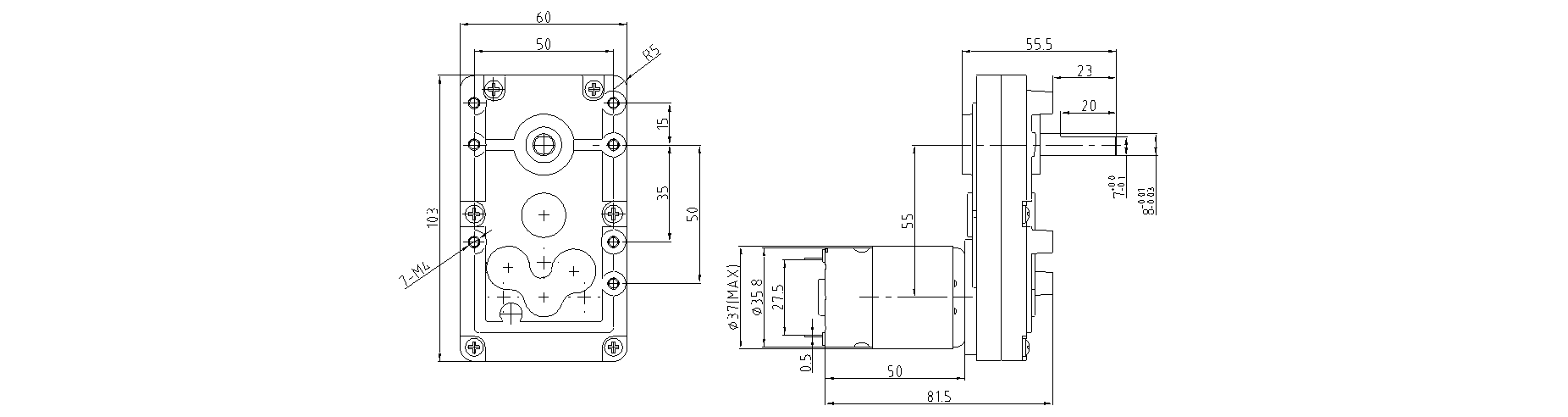

| Disegno Dimensionale Schema delle dimensioni esterne (mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

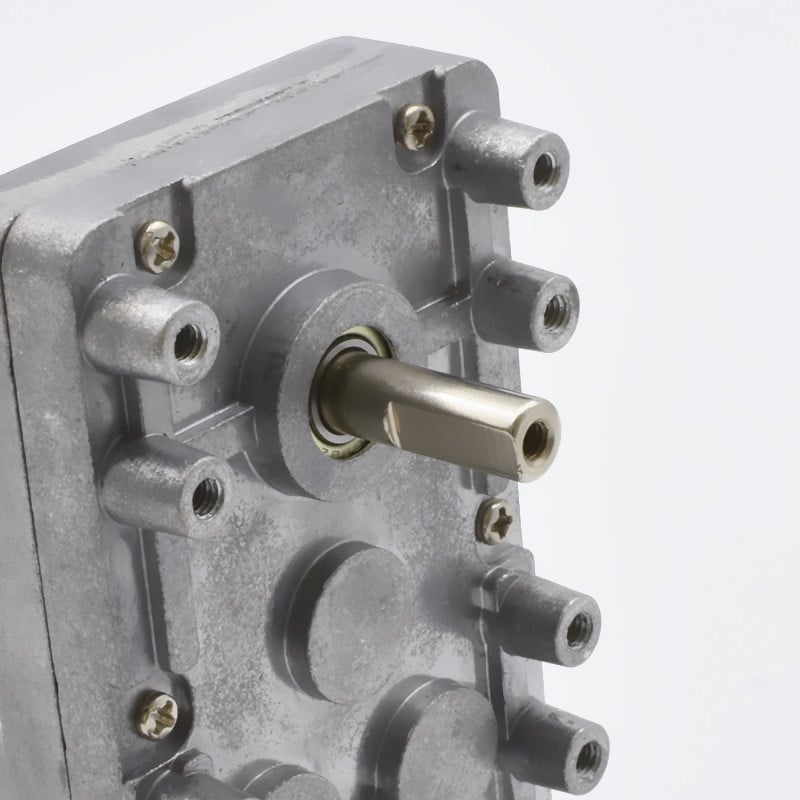

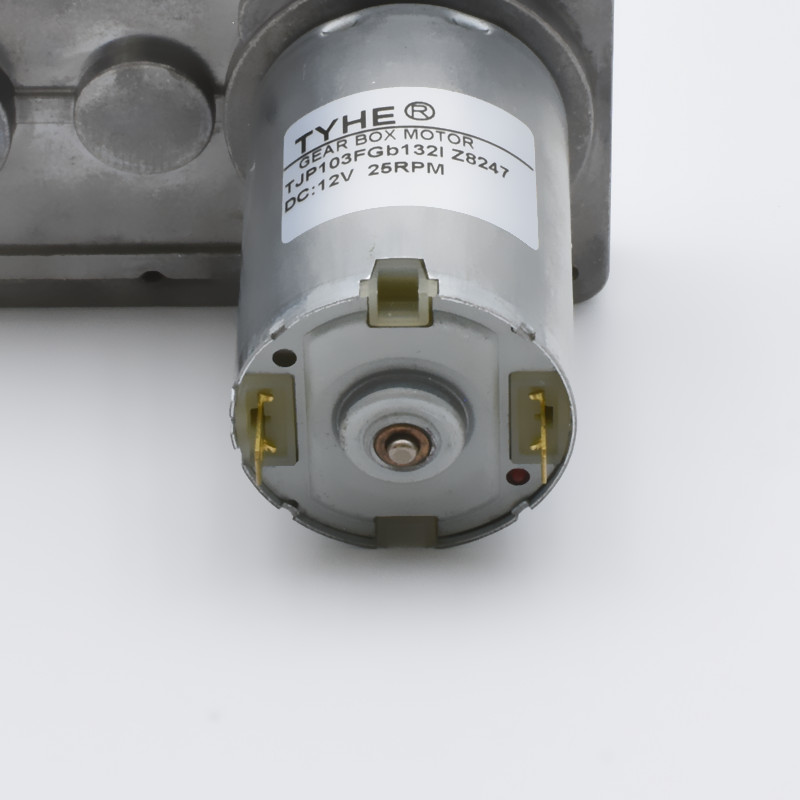

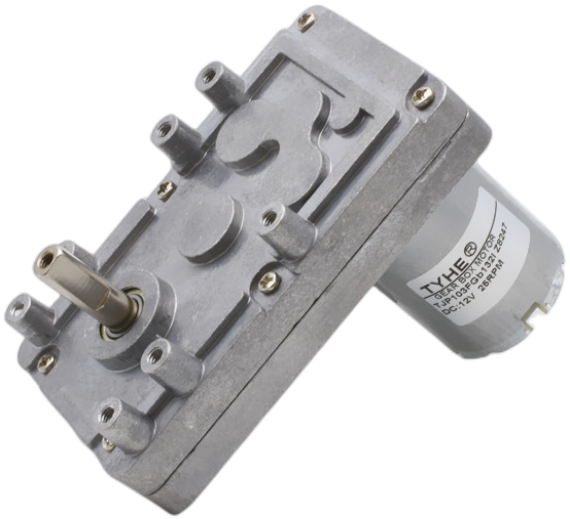

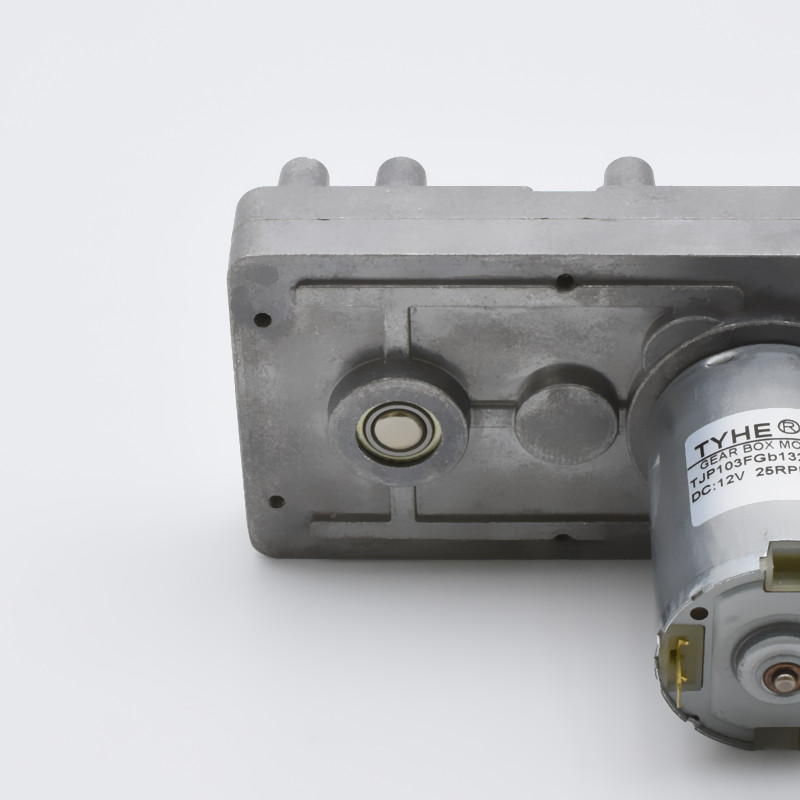

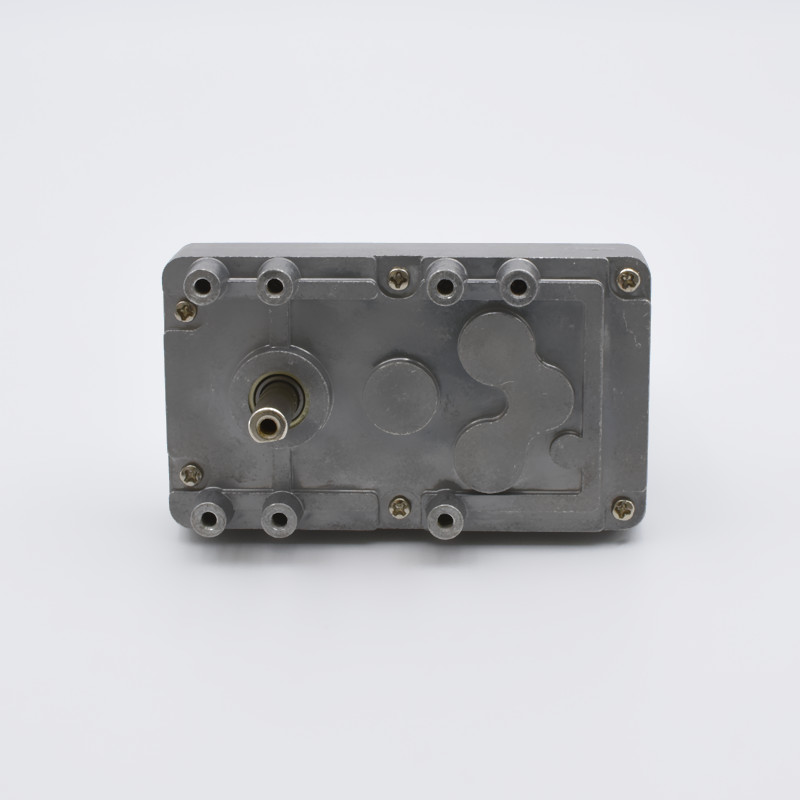

| Immagine del motore Foto del motore reale | |||||||||||||||||||||
 | |||||||||||||||||||||
| Caratteristiche del motore Caratteristiche del motore | |||||||||||||||||||||
| Materiale della struttura Materiale della superficie di installazione | Lega di Alluminio Alluminio | ||||||||||||||||||||
| Materiale della catena di ingranaggi Materiale degli ingranaggi | Acciaio Denti in acciaio | ||||||||||||||||||||
| Gioco radiale Gioco di ruota | ≤2° | ||||||||||||||||||||
| Roller bearings on output shaft Rotule a sfere sull'asse di uscita | Rolamento a sfera Roller bearing | ||||||||||||||||||||
| Velocità di ingresso massima consigliata Velocità di ingresso massima consigliata | ≤8000Giri/min | ||||||||||||||||||||
| Forza Radiale Forza radiale | ≤5kgf | ||||||||||||||||||||
| Forza assiale Forza assiale | ≤7kgf | ||||||||||||||||||||
| Forza di pressione massima sull'asse Forza di inserimento massima sopportata dall'asse principale | ≤20kgf | ||||||||||||||||||||
| Gioco radiale Gioco radiale | ≤0,1 mm | ||||||||||||||||||||
| Gioco assiale Gioco assiale | ≤0.3mm | ||||||||||||||||||||
| Intervallo di temperatura di funzionamento Intervallo di temperatura di utilizzo | -20℃ -120℃ | ||||||||||||||||||||
| Commutatore Struttura del commutatore | Pulito a secco | ||||||||||||||||||||
| Direzione di rotazione Direzione di rotazione | CW / CCW | ||||||||||||||||||||
| Rumore Rumore | ≤ 65 dB | ||||||||||||||||||||
| Dati tecnici del motore DC Parametri del motore a corrente continua | |||||||||||||||||||||
| Valori a 25-30 ℃ Valori misurati a temperatura ambiente | |||||||||||||||||||||
|
Modello modello |
tensione nominale （V ） Tensione nominale |
A no-load Parametri a carico nullo |
Valutato Parametri nominali |
In stallo Parametri a stallo |
*Consigli: I dati tecnici a sinistra sono limitati, si prega di contattare il nostro personale per ulteriori informazioni sui parametri. Suggerimento: I parametri della tabella dati a sinistra sono limitati, si prega di contattare il servizio clienti per ottenere maggiori informazioni sui parametri. |
||||||||||||||||
|
Velocità Velocità di rotazione |
corrente Corrente |
Velocità Velocità di rotazione |
corrente Corrente |
Coppia Coppia |
Uscita Lavoro di uscita |
Eff Efficenza |
Coppia Coppia |
corrente Corrente |
|||||||||||||
| rpm | mA | rpm | A | mN.m | W | % | mN.m | A | |||||||||||||
| RS545 | 12 | 3500 | 150 | 2800 | 0.61 | 15.98 | 4.69 | 64.01 | 47.94 | 2.48 | |||||||||||
| RS545 | 24 | 5000 | 105 | 4000 | 0.44 | 16.85 | 7.06 | 66.95 | 50.55 | 1.83 | |||||||||||
| Dati tecnici del motore con riduttore Parametri del motore riduttore | |||||||||||||||||||||
| Dati del riduttore Parametri del riduttore | |||||||||||||||||||||
|
Rapporto di trasmissione Rapporto di riduzione n : 1 |
26 | 32 | 33 | 48 | 57.7 | 59 | 132 | 196 | 246 | 380 | |||||||||||
|
Numero di stadi di trasmissione Numero di riduzione |
3 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | |||||||||||
|
Lunghezza del cambio Lunghezza del motore a ingranaggi (mm) |
103*60 | 103*60 | 103*60 | 103*60 | 103*60 | 103*60 | 103*60 | 103*60 | 103*60 | 103*60 | |||||||||||
|
Efficienza Efficenza (%) |
0.61 | 0.61 | 0.61 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.52 | |||||||||||
| RS545-12V-3500G | |||||||||||||||||||||
|
velocità a carico vuoto Velocità a vuoto (rpm) |
134.6 | 109.4 | 106.1 | 72.9 | 60.7 | 59.3 | 26.5 | 17.9 | 14.2 | 9.2 | |||||||||||
|
Velocità Nominale Velocità nominale (rpm) |
107.7 | 87.5 | 84.8 | 58.3 | 48.5 | 47.5 | 21.2 | 14.3 | 11.4 | 7.4 | |||||||||||
|
Coppia nominale Coppia nominale (N.m) |
0.255 | 0.314 | 0.324 | 0.471 | 0.566 | 0.579 | 1.101 | 1.635 | 2.052 | 3.170 | |||||||||||
|
Coppia nominale Coppia nominale (KG.CM) |
2.50 | 3.08 | 3.17 | 4.62 | 5.55 | 5.67 | 10.79 | 16.02 | 20.11 | 31.06 | |||||||||||
|
Coppia nominale Coppia nominale (LB.IN) |
2.88 | 3.55 | 3.66 | 5.32 | 6.39 | 6.54 | 12.43 | 18.46 | 23.17 | 35.79 | |||||||||||
| RS545-24V-5000G | |||||||||||||||||||||
|
velocità a carico vuoto Velocità a vuoto (rpm) |
192.3 | 156.3 | 151.5 | 104.2 | 86.7 | 84.7 | 37.9 | 25.5 | 20.3 | 13.2 | |||||||||||
|
Velocità Nominale Velocità nominale (rpm) |
153.8 | 125.0 | 121.2 | 83.3 | 69.3 | 67.8 | 30.3 | 20.4 | 16.3 | 10.5 | |||||||||||
|
Coppia nominale Coppia nominale (N.m) |
0.269 | 0.331 | 0.341 | 0.497 | 0.597 | 0.611 | 1.161 | 1.724 | 2.164 | 3.342 | |||||||||||
|
Coppia nominale Coppia nominale (KG.CM) |
2.64 | 3.25 | 3.35 | 4.87 | 5.85 | 5.98 | 11.38 | 16.89 | 21.20 | 32.76 | |||||||||||
|
Coppia nominale Coppia nominale (LB.IN) |
3.04 | 3.74 | 3.86 | 5.61 | 6.74 | 6.89 | 13.11 | 19.47 | 24.43 | 37.74 | |||||||||||

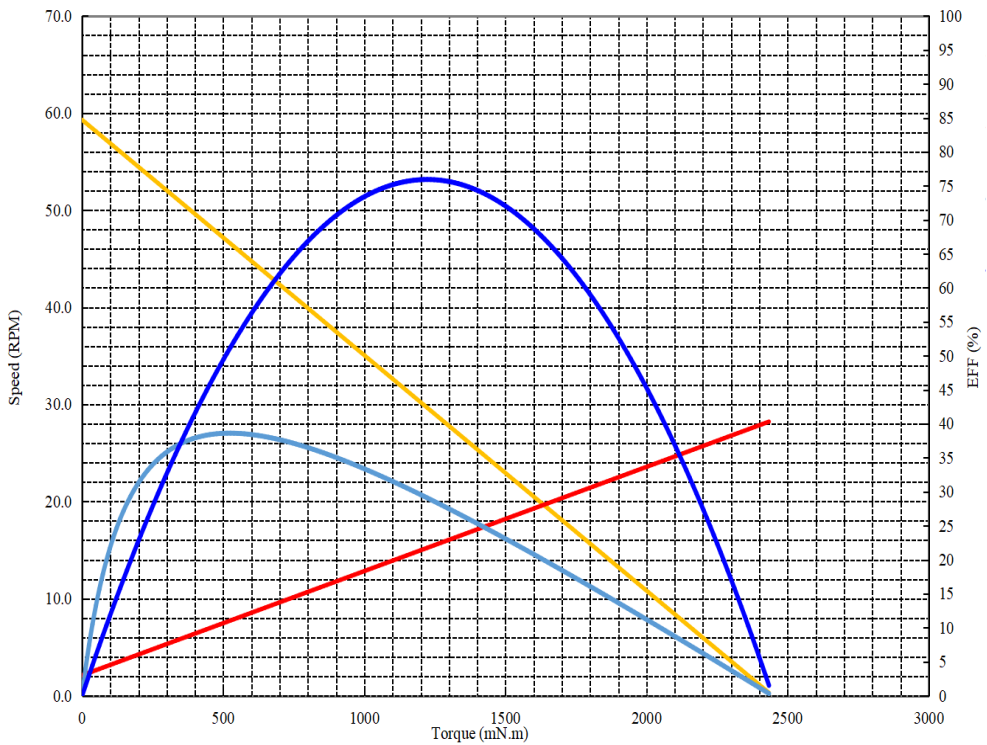

| Motore a ingranaggio con cassa curva Esempio di curva del motore a riduzione | |||||||||||||||||||||
| Progetto Nome progetto : | Motore a trasmissione continua | Data Data : | 2025/3/26 | Prestazioni (in una temperatura ambiente di 25-30 ℃ ) | |||||||||||||||||
| velocità del motore Velocità di rotazione : | 3500 giri al minuto | Scala completa Gittata : | 100% | Eff | Testare rapidamente per prevenire l'aumento di temperatura e i danni causati da sovraccarichi. | ||||||||||||||||
| Catena di ingranaggi Livello : | 3 | 5.0 | Watt | tensione costante Carico a pressione costante : | 12 | Volt | |||||||||||||||
| Rapporto di trasmissione Rapporto di riduzione : | 59 | 5.0 | Amp. | direzione Direzione : | CW/CCW | ||||||||||||||||
 |
A no-carico Parametri a carico nullo | ||||||||||||||||||||
| Velocità Velocità di rotazione : | 59.3 | rpm | |||||||||||||||||||
| corrente Corrente : | 0.15 | Amps | |||||||||||||||||||
| Parametri istantanei massimi Parametri istantanei massimi | |||||||||||||||||||||
| Coppia Coppia : | 2399.55 | mN-m | |||||||||||||||||||
| corrente Corrente : | 2.03 | Amps | |||||||||||||||||||
| Al massimo efficienza Parametri del punto di massima efficienza | |||||||||||||||||||||
| Efficienza Efficenza : | 38.6 | % | |||||||||||||||||||
| Coppia Coppia : | 523.3 | mN-m | |||||||||||||||||||
| Velocità Velocità di rotazione : | 46.6 | rpm | |||||||||||||||||||
| corrente Corrente : | 0.55 | Amps | |||||||||||||||||||
| Uscita Potenza di uscita : | 2.55 | Watt | |||||||||||||||||||
| Al massimo output di potenza Parametri di massimo output di potenza | |||||||||||||||||||||
| Uscita Potenza di uscita : | 3.797 | Watt | |||||||||||||||||||
| Coppia Coppia : | 1222.9 | mN-m | |||||||||||||||||||
| Velocità Velocità di rotazione : | 29.7 | rpm | |||||||||||||||||||
| corrente Corrente : | 1.09 | Amps | |||||||||||||||||||
| Combinazione produttiva Altri accessori | |||||||||||||||||||||
| Accessori Nome | Tensione tensione | Risoluzione risoluzione | Canali numero di canali | Osservazione | |||||||||||||||||
| Codificatore Magnetico codificatore magnetico | 5V-24V | 13ppr | A&B | ||||||||||||||||||
