Fabricant Boîte de vitesses 30 mm 12 V 24 V 6 V 10 kg 30 kg cm 3 Watt 5w 10w 20 RPM Moteur de vitesses planétaires à courant continu micro-brossé avec CE ROHS
| Moteur à engrenages planétaires à courant continu Moteur à réduction planétaire CC | 7,5 Nm | 8 watts | |||||||||||||||||||
| Moteur CC RS395 Micro avec brosse et réducteur planétaire | Pour combinaison avec | ||||||||||||||||||||
| Encodeur à capteur Hall | |||||||||||||||||||||
| Peut être associé à un encodeur magnétique | |||||||||||||||||||||
| Série TJX30RM | |||||||||||||||||||||

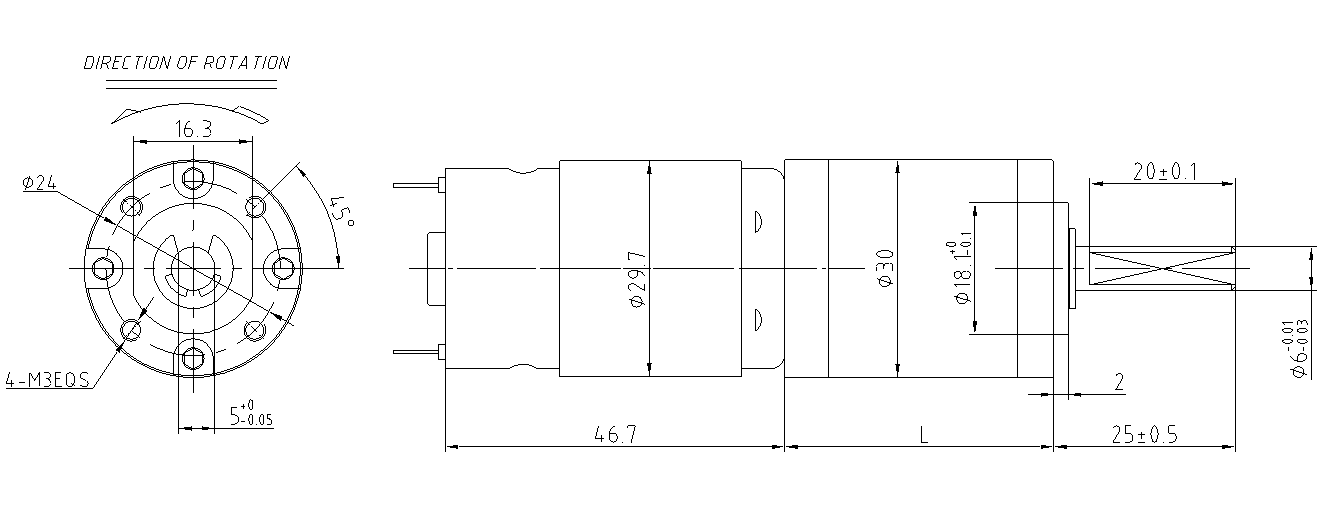

| Dessin dimensionnel Schéma des dimensions extérieures (mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

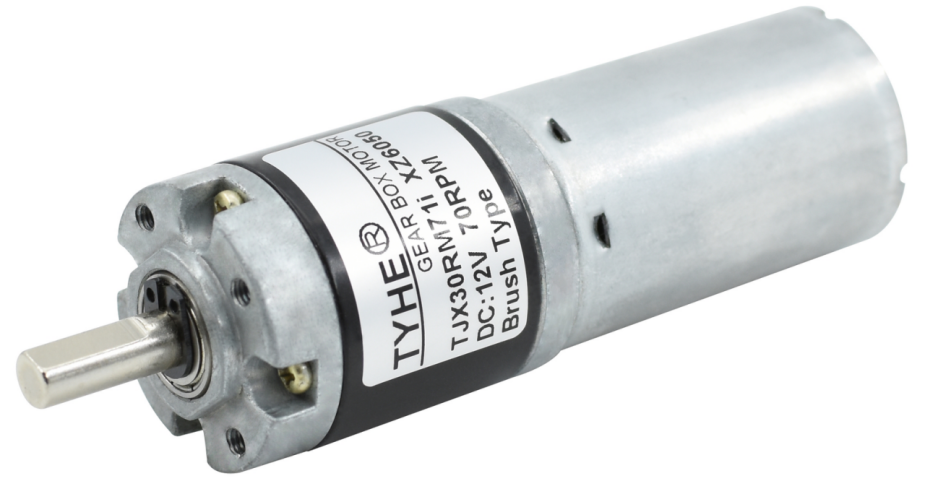

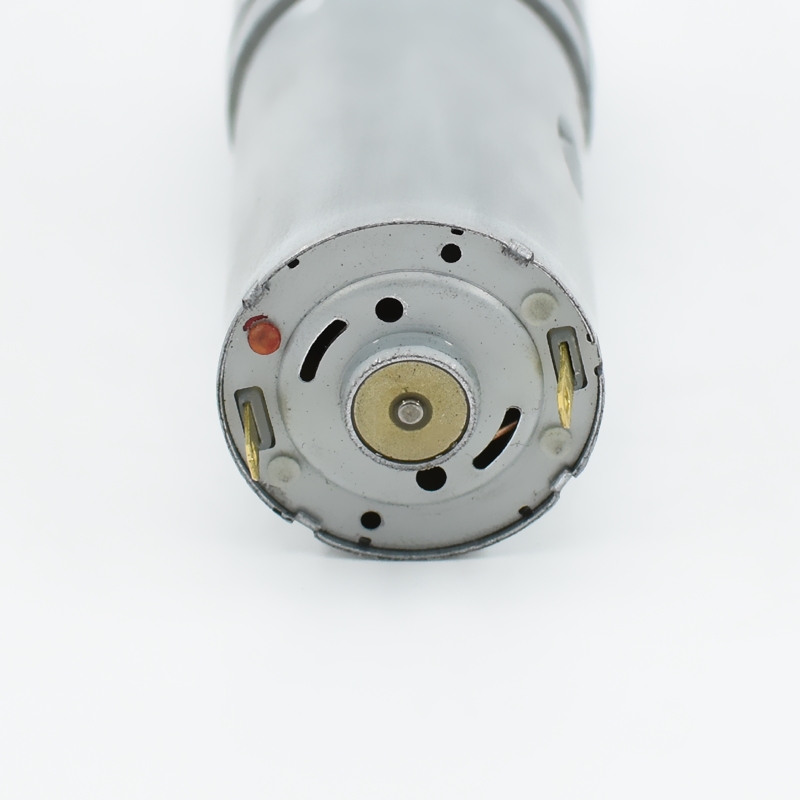

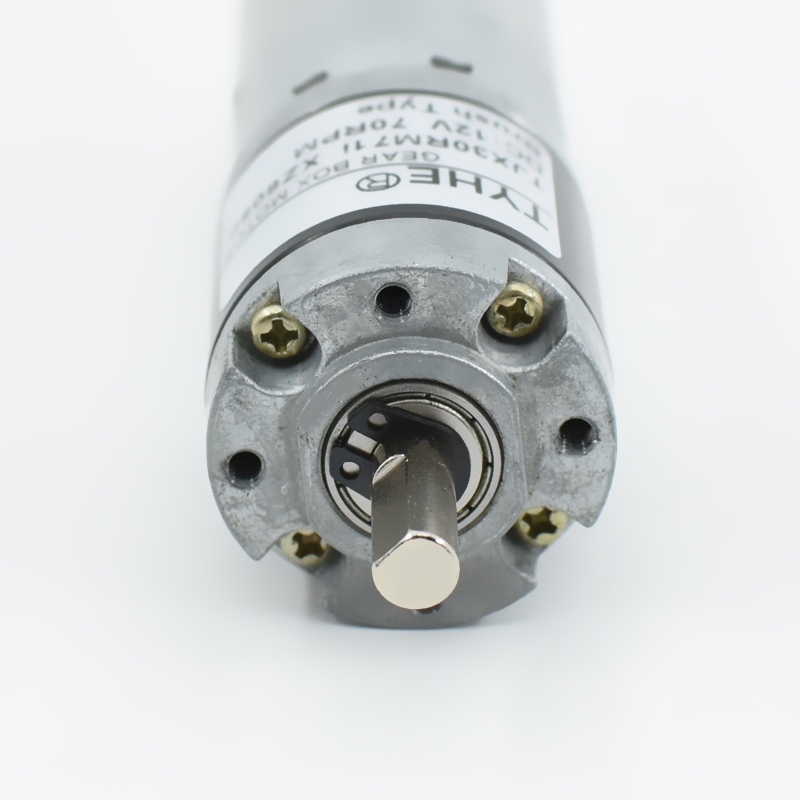

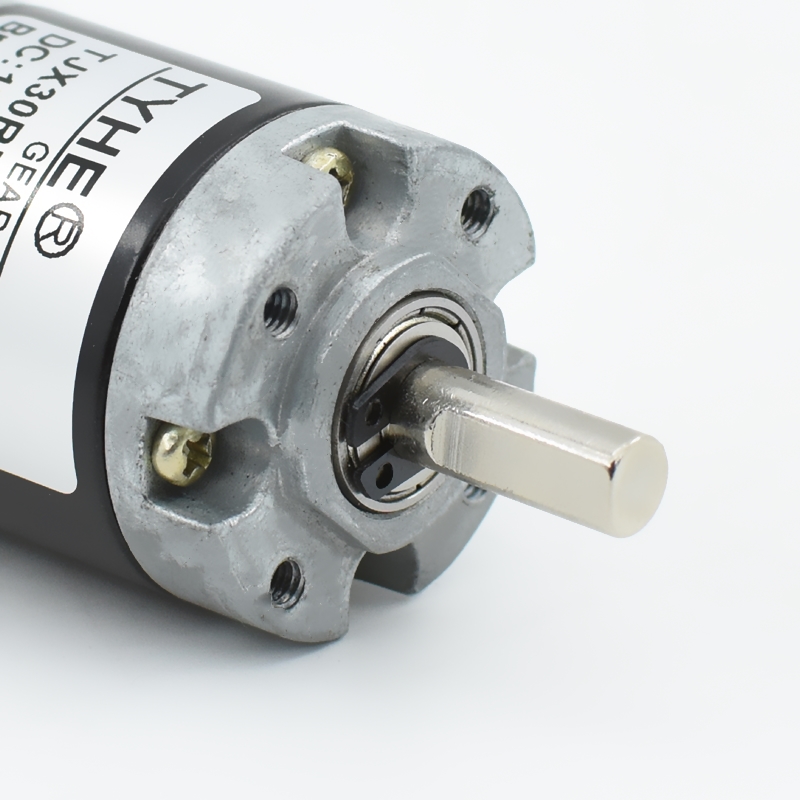

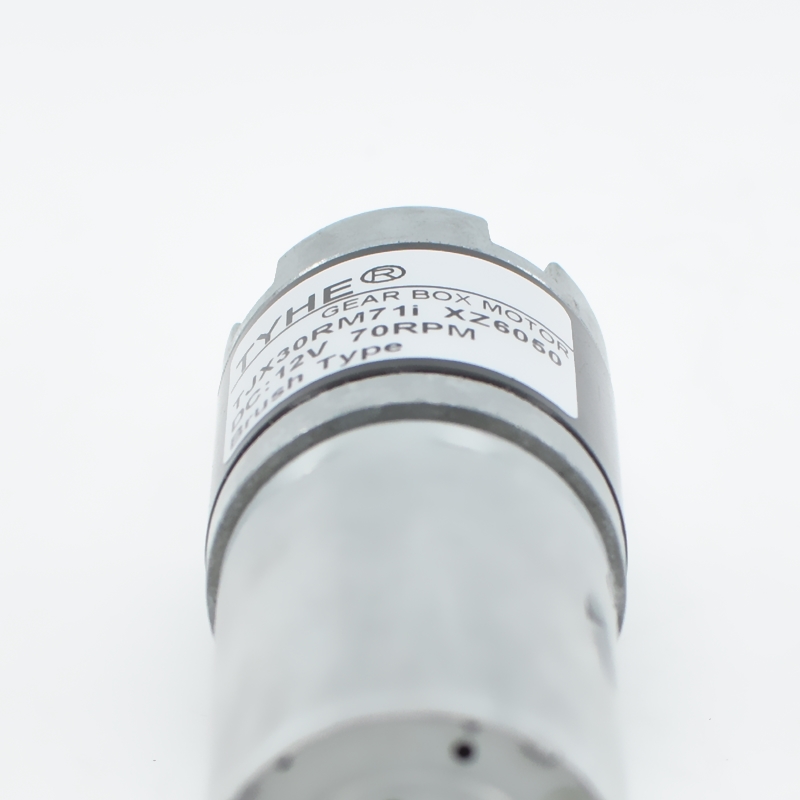

| Image du moteur Image physique du moteur | |||||||||||||||||||||
 | |||||||||||||||||||||
| Caractéristiques du moteur Caractéristiques du moteur | |||||||||||||||||||||
| Matériau du Boîtier Matériau de la surface d'installation | Alliage d'aluminium Alliage d'aluminium | ||||||||||||||||||||
| Matériau de la chaîne de pignon Matériau des engrenages | Acier Acier | ||||||||||||||||||||
| Jeux axial jeu de dentage | ≤2° | ||||||||||||||||||||
| Paliers sur l'arbre de sortie Palier de l'arbre de sortie | Roulement à billes roulement à billes | ||||||||||||||||||||
| Vitesse d'entrée maximale recommandée Vitesse d'entrée maximale conseillée | ≤10000RPM | ||||||||||||||||||||
| Force radiale Force radiale | ≤5kgf | ||||||||||||||||||||
| Force axiale Force axiale | ≤2,7kgf | ||||||||||||||||||||
| Force de pression maximale sur l'arbre Force maximale de pression que peut supporter l'arbre principal | ≤12kgf | ||||||||||||||||||||
| Jeux radial Jeux radial | ≤0,1 mm | ||||||||||||||||||||
| Jeux axial Jeux axial | ≤0.3mm | ||||||||||||||||||||
| Plage de température de fonctionnement Plage de température d'utilisation | -20℃ -120℃ | ||||||||||||||||||||
| Collecteur Structure de commutation | Brossé | ||||||||||||||||||||
| Sens de rotation Sens de rotation | Cw \/ Ccw | ||||||||||||||||||||
| Bruit Bruit | ≤ 55 dB | ||||||||||||||||||||
| Données techniques du moteur DC Paramètres du moteur à courant continu | |||||||||||||||||||||
| Valeurs à 25-30 ℃ Valeurs mesurées à température ambiante | |||||||||||||||||||||
|
modèle Modèle |
tension nominale （V. Le groupe ） Tension nominale |
À vide Paramètres à vide |
Évalué Paramètres nominale |
Arrêt Paramètres en blocage |
*Conseils : Les fiches techniques du côté gauche sont limitées, veuillez consulter notre personnel pour plus d'informations sur les paramètres. Astuce : Les paramètres du tableau de données à gauche sont limités, veuillez contacter le service clientèle pour obtenir plus d'informations sur les paramètres. |
||||||||||||||||
|
Vitesse Vitesse de rotation |
Actuel Courant |
Vitesse Vitesse de rotation |
Actuel Courant |
Couple Couple |
Sortie puissance de sortie |
Eff efficacité |
Couple Couple |
Actuel Courant |
|||||||||||||
| tr/min | Le nombre de | tr/min | Une | mN.m | Le | % | mN.m | Une | |||||||||||||
| RS395 | 12 | 7500 | 160 | 6000 | 0.62 | 7.30 | 4.59 | 62.15 | 21.90 | 4.50 | |||||||||||
| RS395 | 24 | 5000 | 48 | 4000 | 0.20 | 7.10 | 2.97 | 62.90 | 21.30 | 1.50 | |||||||||||
| Données techniques du moteur avec boîte de vitesses paramètres du moteur réducteur | |||||||||||||||||||||
| données de la boîte de vitesses paramètres de la boîte de réduction | |||||||||||||||||||||
|
Rapport de transmission rapport de réduction n : 1 |
3.7 | 5.2 | 13.7 | 19.2 | 26.9 | 51 | 71 | 100 | 139 | 189 | 264 | 369 | 512 | 721 | 977 | 1367 | 1911 | 2672 | 3639 | ||
|
Nombre de vitesses Nombre de réductions |
1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | ||
|
Longueur de la boîte de vitesses Longueur du réducteur (mm) |
24.8 | 24.8 | 31 | 31 | 31 | 37.2 | 37.2 | 37.2 | 37.2 | 45.6 | 45.6 | 45.6 | 45.6 | 45.6 | 51.8 | 51.8 | 51.8 | 51.8 | 51.8 | ||
|
Efficacité efficacité (%) |
0.85 | 0.85 | 0.72 | 0.72 | 0.72 | 0.61 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.44 | 0.44 | ||
| RS395-12V-7500R | |||||||||||||||||||||
|
Vitesse sans charge Vitesse à vide (tr/min) |
2027.0 | 1442.3 | 547.4 | 390.6 | 278.8 | 147.1 | 105.6 | 75.0 | 54.0 | 39.7 | 28.4 | 20.3 | 14.6 | 10.4 | 7.7 | 5.5 | 3.9 | 2.8 | 2.1 | ||
|
Vitesse nominale Vitesse nominale (tr/min) |
1621.6 | 1153.8 | 438.0 | 312.5 | 223.0 | 117.6 | 84.5 | 60.0 | 43.2 | 31.7 | 22.7 | 16.3 | 11.7 | 8.3 | 6.1 | 4.4 | 3.1 | 2.2 | 1.6 | ||
|
Couple nominal Couple nominal (N.m) |
0.023 | 0.032 | 0.072 | 0.101 | 0.142 | 0.229 | 0.318 | 0.448 | 0.623 | 0.720 | 1.006 | 1.406 | 1.951 | 2.747 | 3.165 | 4.428 | 6.190 | 7.500 | 7.500 | ||
|
Couple nominal Couple nominal (KG.CM) |
0.22 | 0.32 | 0.71 | 0.99 | 1.39 | 2.24 | 3.12 | 4.39 | 6.11 | 7.06 | 9.86 | 13.78 | 19.12 | 26.93 | 31.01 | 43.39 | 60.66 | 73.50 | 73.50 | ||
|
Couple nominal Couple nominal (LB.IN) |
0.26 | 0.36 | 0.82 | 1.14 | 1.60 | 2.58 | 3.59 | 5.06 | 7.04 | 8.13 | 11.36 | 15.88 | 22.03 | 31.02 | 35.73 | 49.99 | 69.89 | 84.68 | 84.68 | ||
| RS395-24V-5000R | |||||||||||||||||||||
|
Vitesse sans charge Vitesse à vide (tr/min) |
1351.4 | 961.5 | 365.0 | 260.4 | 185.9 | 98.0 | 70.4 | 50.0 | 36.0 | 26.5 | 18.9 | 13.6 | 9.8 | 6.9 | 5.1 | 3.7 | 2.6 | 1.9 | 1.4 | ||
|
Vitesse nominale Vitesse nominale (tr/min) |
1081.1 | 769.2 | 292.0 | 208.3 | 148.7 | 78.4 | 56.3 | 40.0 | 28.8 | 21.2 | 15.2 | 10.8 | 7.8 | 5.5 | 4.1 | 2.9 | 2.1 | 1.5 | 1.1 | ||
|
Couple nominal Couple nominal (N.m) |
0.022 | 0.031 | 0.070 | 0.098 | 0.138 | 0.222 | 0.310 | 0.436 | 0.606 | 0.700 | 0.978 | 1.368 | 1.898 | 2.672 | 3.078 | 4.306 | 6.020 | 7.500 | 7.500 | ||
|
Couple nominal Couple nominal (KG.CM) |
0.22 | 0.31 | 0.69 | 0.97 | 1.35 | 2.18 | 3.03 | 4.27 | 5.94 | 6.86 | 9.59 | 13.40 | 18.60 | 26.19 | 30.16 | 42.20 | 59.00 | 73.50 | 73.50 | ||
|
Couple nominal Couple nominal (LB.IN) |
0.25 | 0.35 | 0.79 | 1.11 | 1.56 | 2.51 | 3.50 | 4.92 | 6.84 | 7.91 | 11.05 | 15.44 | 21.43 | 30.17 | 34.75 | 48.62 | 67.97 | 84.68 | 84.68 | ||

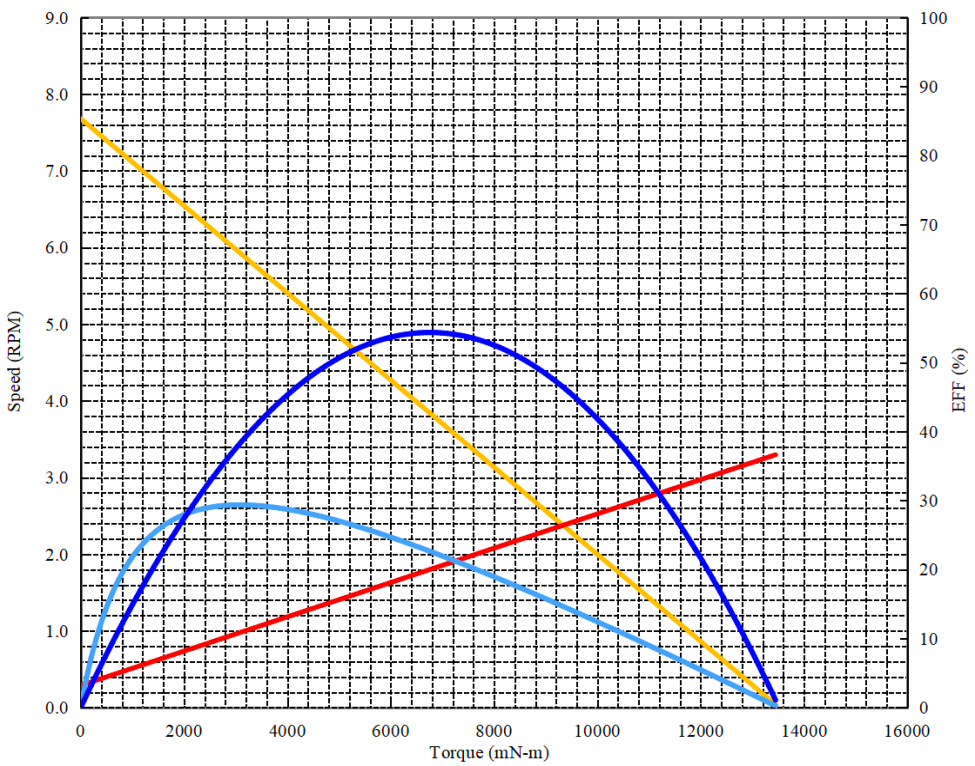

| Moteur à engrenage avec boîtier courbe Exemple de courbe de moteur à réduction | |||||||||||||||||||||
| projet Nom du projet : | Moteur à engrenages en courant continu | Date Date : | 2025/3/26 | Performance (dans une température ambiante de 25-30 ℃ ) | |||||||||||||||||
| vitesse du moteur Vitesse de rotation : | 7500RPM | Échelle complète Plage de mesure : | 100% | Eff | Tester rapidement pour éviter la hausse de température et les dommages par surcharge. | ||||||||||||||||
| Chaîne de vitesse Nombre de vitesses : | 5 | 5.0 | Watts | Tension constante Chargement à pression constante : | 12 | Volts | |||||||||||||||
| Rapport de transmission rapport de réduction : | 977 | 5.0 | Amp. | direction Direction : | Horaire/anti-horaire | ||||||||||||||||
 |
À vide Paramètres à vide | ||||||||||||||||||||
| Vitesse Vitesse de rotation : | 7.7 | tr/min | |||||||||||||||||||
| Actuel Courant : | 0.160 | Ampères | |||||||||||||||||||
| Paramètres instantanés max. Paramètres instantanés max. | |||||||||||||||||||||
| Couple Couple : | 13308.5 | mN-m | |||||||||||||||||||
| Actuel Courant : | 1.840 | Ampères | |||||||||||||||||||
| À l'efficacité maximale Paramètres du point de rendement maximal | |||||||||||||||||||||
| Efficacité efficacité : | 29.4 | % | |||||||||||||||||||
| Couple Couple : | 3077.83 | mN-m | |||||||||||||||||||
| Vitesse Vitesse de rotation : | 5.9 | tr/min | |||||||||||||||||||
| Actuel Courant : | 0.543 | Ampères | |||||||||||||||||||
| Sortie Puissance de sortie : | 1.91 | Watts | |||||||||||||||||||
| À la puissance de sortie maximale Paramètres de la sortie de puissance maximale | |||||||||||||||||||||
| Sortie Puissance de sortie : | 2.717 | Watts | |||||||||||||||||||
| Couple Couple : | 6757.8 | mN-m | |||||||||||||||||||
| Vitesse Vitesse de rotation : | 3.9 | tr/min | |||||||||||||||||||
| Actuel Courant : | 1.00 | Ampères | |||||||||||||||||||
| Combinaison de production Autres accessoires | |||||||||||||||||||||
| Accessoires Nom | Tension Voltage | Résolution Résolution | Canal Nombre de canaux | Remarque | |||||||||||||||||
| Encodeur magnétique encodeur magnétique | 5V-24V | 12ppr | A&B | ||||||||||||||||||
