Korkean vääntömomentin 37 mm käänteinen vaihteisto 6v 12v 24v tasavirtainen vaihteistomoottori 25 wattia 15 toistuvista 25 toistuvista Ce Roh-nopeudella
| DC vaihdemoottori suoraviivainen hidastusmoottori | 2 Nm | 25 Watts | |||||||||||||||||||
| 3879ZY mikro suoravyömoottori korvakorolla | Käytettävä yhdistettynä | ||||||||||||||||||||
| Koodaaja & Jarru | |||||||||||||||||||||
| Käytettävissä koodaajaa ja jarrua varten | |||||||||||||||||||||
| TJZ37FOO Sarja | |||||||||||||||||||||

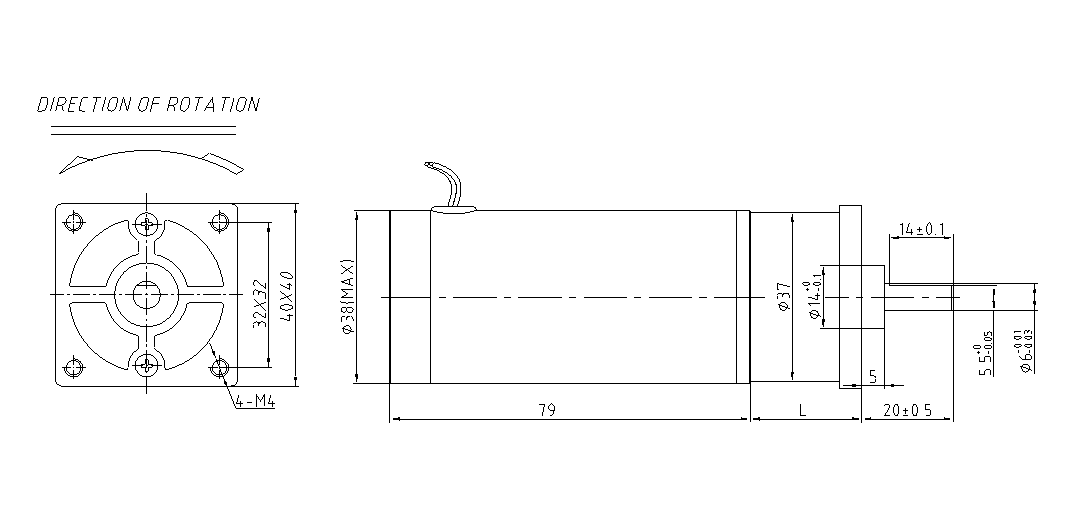

| Mitakaavio Muotojen mitakaavio (mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

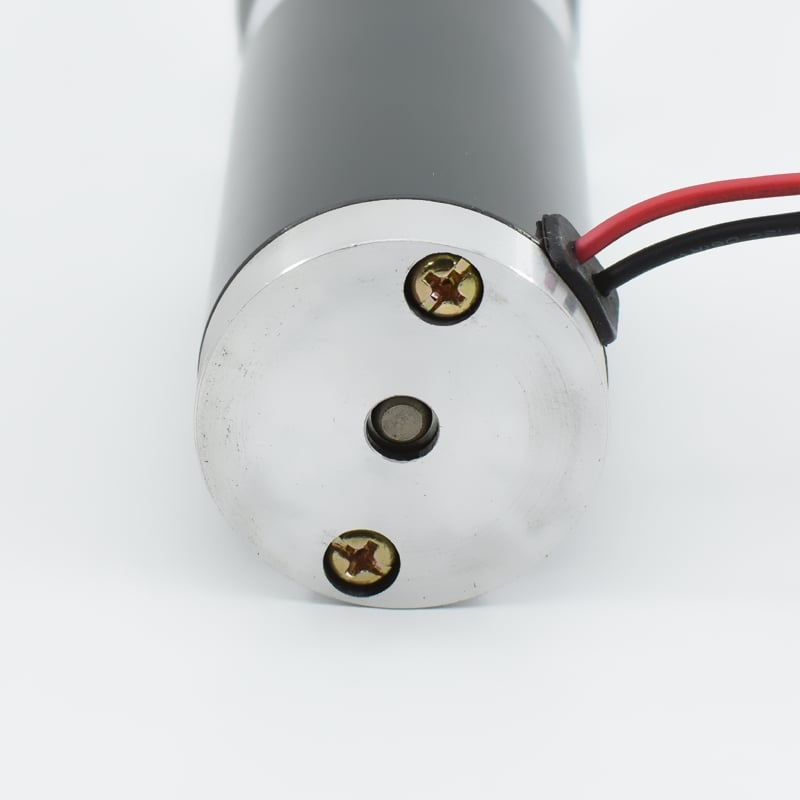

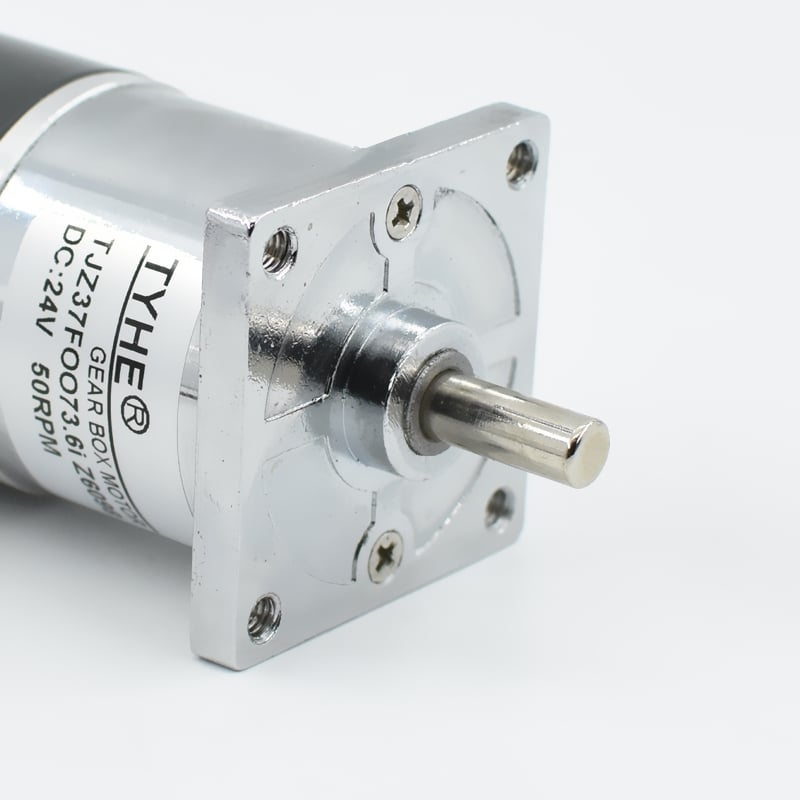

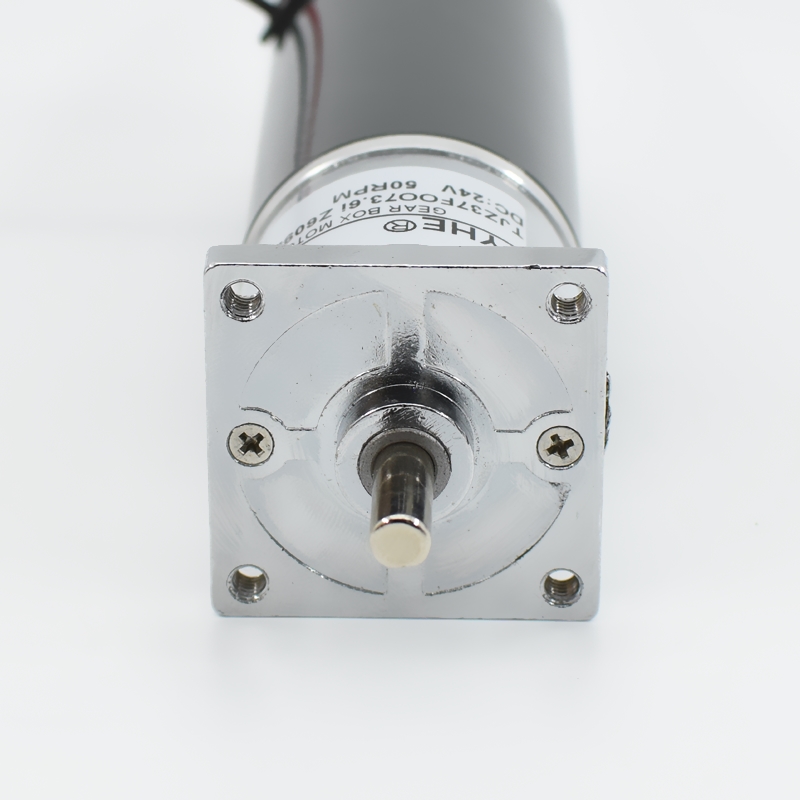

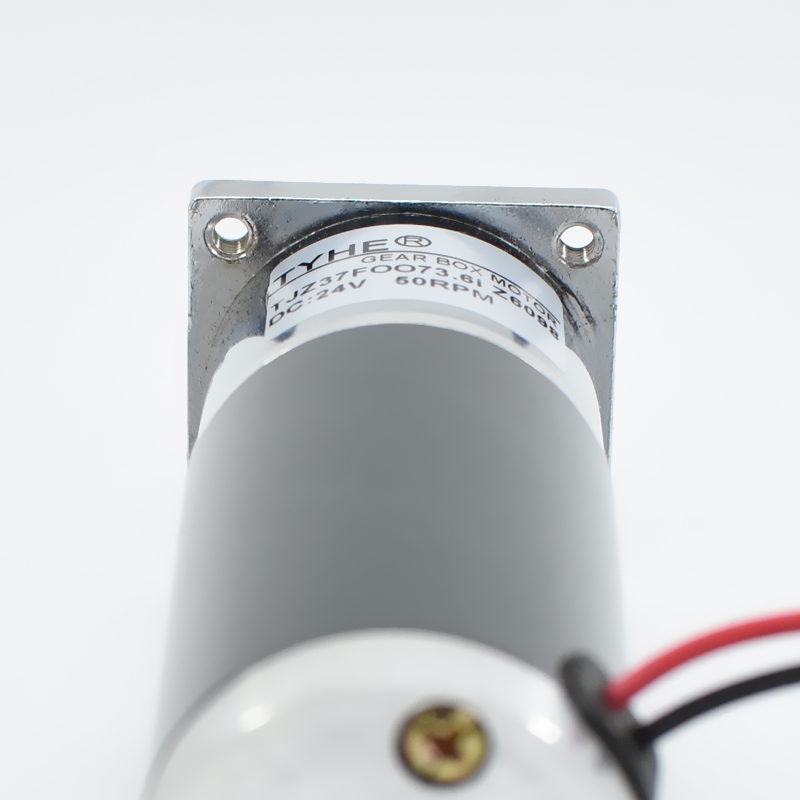

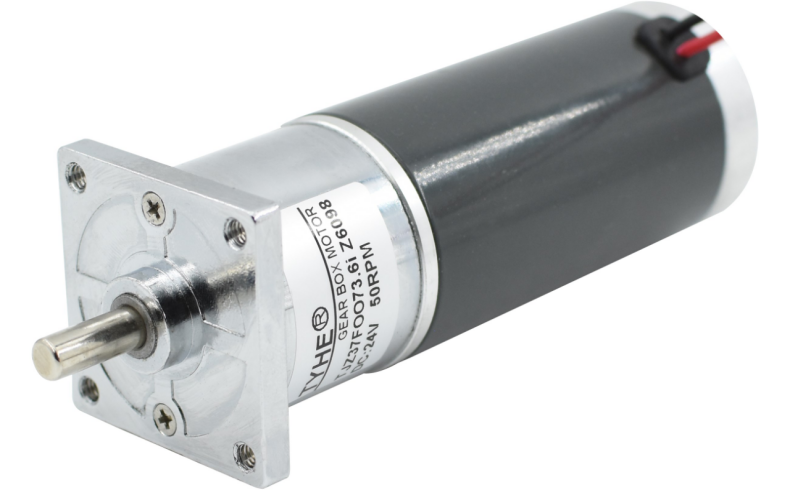

| Moottorin kuva Moottorin todellinen kuva | |||||||||||||||||||||
 | |||||||||||||||||||||
| Motor characteristics Moottorin ominaisuudet | |||||||||||||||||||||
| Koteloaine Asennustason materiaali | sinkkileakaus Sinkkiallianssi | ||||||||||||||||||||
| Gear chain material Vetojen materiaali | Prahalle metalli ja teräs Prahalle metalli ja teräshammas | ||||||||||||||||||||
| Back lash Vetojen takavara | ≤2° | ||||||||||||||||||||
| Kuormitusulosyötteellä Ulosyöttöjen kuormitus | Öljykylvä Öljysisältöinen kylvä | ||||||||||||||||||||
| Suositeltu maksimi syöttönopeus Suositeltu maksimi ulosyöttönopeus | ≤10000VUOROVA | ||||||||||||||||||||
| Säteilysuunta Radiaalivoima | ≤1kgf | ||||||||||||||||||||
| Aksiaalivoima Aksiaalinen voima | ≤0.7kgf | ||||||||||||||||||||
| Suurin painovoima akselilla Pääakselin suurin sallittu painovoima | ≤10kgf | ||||||||||||||||||||
| Radiaalinen vapaussäiliö Radiaalinen vartalo | ≤0,1 mm | ||||||||||||||||||||
| Aksiaalinen vapaussäiliö Aksiaalinen vartalo | ≤0.3mm | ||||||||||||||||||||
| Käyttölämpötila-alue Käyttöön tarkoitettu lämpötilavälit | -20℃ -120℃ | ||||||||||||||||||||
| Kolmittin Suunnanvaihtorakenne | Harjattu | ||||||||||||||||||||
| Pyörähdys_suunta Pyörivän suunta | CW / CCW | ||||||||||||||||||||
| Melu Kohina | ≤ 60 dB | ||||||||||||||||||||
| DC-moottorin tekniset tiedot Suoraviivainen moottoriparametri | |||||||||||||||||||||
| Arvot 25-30 ℃ Mittausarvot huoneen lämpötilassa | |||||||||||||||||||||
|
Malli mallinumero |
Nimellisjännite （V ） Nimellä painettu jännite |
Ilman kuormaa Kuormattomat parametrit |
Arvopaperi Nimellä parametrit |
Tahra Tahdittomat parametrit |
*Vihje: Vasemmalta sivulta oleva tiedotaulukko on rajoitettu, ole hyvä ja otathan yhteyttä henkilökuntaamme saadaksesi lisätietoja parametreista. Vihje: Vasemman puolen tietotaulukon parametrit ovat rajoitetut, ota yhteyttä asiakaspalveluun saadaksesi lisää parametri-tietoja. |
||||||||||||||||
|
Nopeus Kierrosnopeus |
Nykyinen Virranvirtaus |
Nopeus Kierrosnopeus |
Nykyinen Virranvirtaus |
Vääntömomentti väännömomentti |
lähtö tulostusarvo |
Eff teho |
Vääntömomentti väännömomentti |
Nykyinen Virranvirtaus |
|||||||||||||
| vuoro | - Äiti. | vuoro | A | mN*m | L | % | mN*m | A | |||||||||||||
| 3879ZY | 12 | 5000 | 400 | 4000 | 1.23 | 24.50 | 10.26 | 69.81 | 73.50 | 7.50 | |||||||||||
| 3879ZY | 24 | 4000 | 130 | 3200 | 0.53 | 26.80 | 8.98 | 70.82 | 80.40 | 4.00 | |||||||||||
| Moottorin tekniset tiedot geaariksen kanssa Geaarimoesi parametrit | |||||||||||||||||||||
| Geaarin data Geaarilaudan parametrit | |||||||||||||||||||||
|
Hiestisuhde himo n : 1 |
4.6 | 5.9 | 8.4 | 10.6 | 13.5 | 19.3 | 24.4 | 31.6 | 45 | 57 | 73.6 | 105 | 133 | 172 | 245 | 310 | 401 | ||||
|
Vaiheiden lukumäärä Vähennysvaiheiden lukumäärä |
2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 6 | 7 | 7 | 7 | ||||
|
Vaihteistoon pituus Vaihteiston pituus (mm) |
25.5 | 25.5 | 25.5 | 25.5 | 25.5 | 27.5 | 27.5 | 27.5 | 29.5 | 29.5 | 29.5 | 32.5 | 32.5 | 32.5 | 35.5 | 35.5 | 35.5 | ||||
|
Tehokkuus teho (%) |
0.72 | 0.72 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.38 | 0.38 | 0.38 | 0.32 | 0.32 | 0.32 | ||||
| 3879ZY-12V-5000R | |||||||||||||||||||||
|
No-load-nopeus Tyhjän kisan nopeus (rpm) |
1087.0 | 847.5 | 595.2 | 471.7 | 370.4 | 259.1 | 204.9 | 158.2 | 111.1 | 87.7 | 67.9 | 47.6 | 37.6 | 29.1 | 20.4 | 16.1 | 12.5 | ||||
|
Nimellisnopeus Nimellinen nopeus (rpm) |
869.6 | 678.0 | 476.2 | 377.4 | 296.3 | 207.3 | 163.9 | 126.6 | 88.9 | 70.2 | 54.3 | 38.1 | 30.1 | 23.3 | 16.3 | 12.9 | 10.0 | ||||
|
Nimetyn vääntömomentin Nimellinen väännösmomentti (N·m) |
0.081 | 0.104 | 0.126 | 0.159 | 0.203 | 0.247 | 0.312 | 0.404 | 0.489 | 0.620 | 0.800 | 0.970 | 1.229 | 1.589 | 1.924 | 2.000 | 2.000 | ||||
|
Nimetyn vääntömomentin Nimellinen väännösmomentti (KG.CM) |
0.80 | 1.02 | 1.24 | 1.56 | 1.99 | 2.42 | 3.06 | 3.96 | 4.79 | 6.07 | 7.84 | 9.51 | 12.04 | 15.58 | 18.86 | 19.60 | 19.60 | ||||
|
Nimetyn vääntömomentin Nimellinen väännösmomentti (LB.IN) |
0.92 | 1.18 | 1.43 | 1.80 | 2.29 | 2.79 | 3.52 | 4.56 | 5.52 | 7.00 | 9.03 | 10.95 | 13.88 | 17.94 | 21.73 | 22.58 | 22.58 | ||||
| 3879ZY-24V-4000R | |||||||||||||||||||||
|
No-load-nopeus Tyhjän kisan nopeus (rpm) |
869.6 | 678.0 | 476.2 | 377.4 | 296.3 | 207.3 | 163.9 | 126.6 | 88.9 | 70.2 | 54.3 | 38.1 | 30.1 | 23.3 | 16.3 | 12.9 | 10.0 | ||||
|
Nimellisnopeus Nimellinen nopeus (rpm) |
695.7 | 542.4 | 381.0 | 301.9 | 237.0 | 165.8 | 131.1 | 101.3 | 71.1 | 56.1 | 43.5 | 30.5 | 24.1 | 18.6 | 13.1 | 10.3 | 8.0 | ||||
|
Nimetyn vääntömomentin Nimellinen väännösmomentti (N·m) |
0.089 | 0.114 | 0.138 | 0.174 | 0.222 | 0.270 | 0.341 | 0.442 | 0.535 | 0.678 | 0.875 | 1.061 | 1.344 | 1.739 | 2.000 | 2.000 | 2.000 | ||||
|
Nimetyn vääntömomentin Nimellinen väännösmomentti (KG.CM) |
0.87 | 1.12 | 1.35 | 1.71 | 2.18 | 2.65 | 3.35 | 4.33 | 5.24 | 6.64 | 8.58 | 10.40 | 13.17 | 17.04 | 19.60 | 19.60 | 19.60 | ||||
|
Nimetyn vääntömomentin Nimellinen väännösmomentti (LB.IN) |
1.01 | 1.29 | 1.56 | 1.97 | 2.51 | 3.05 | 3.85 | 4.99 | 6.04 | 7.65 | 9.88 | 11.98 | 15.18 | 19.63 | 22.58 | 22.58 | 22.58 | ||||

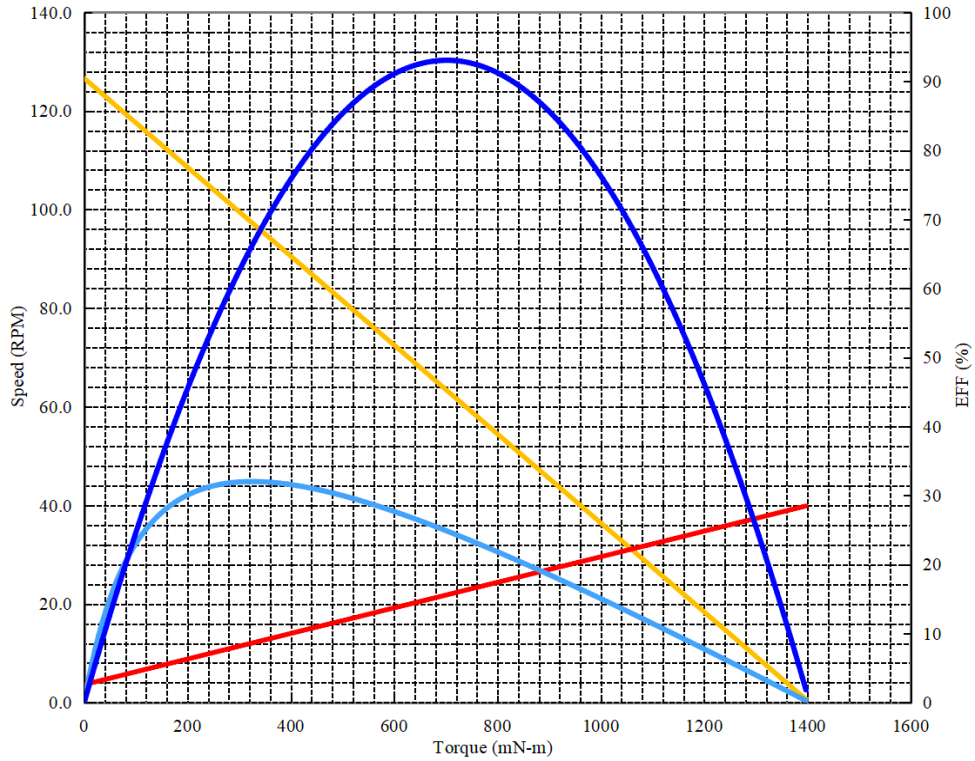

| Vaihteisto moottori kaarre tapaus Vaihteisto moottori käyrä esimerkki | |||||||||||||||||||||
| projekti Projektin nimi : | DC vaihdemoottori | Taateli Päivämäärä : | 2025/3/26 | Suorituskyky (ympäristön lämpötilassa 25-30 ℃ ) | |||||||||||||||||
| Moottorin nopeus Kierrosnopeus : | 4000rpm | Koko asteikko Mittausalue : | 100% | Eff | Nopea testaus estää lämpötilan nousemisen ja ylikuormituksen vahingon. | ||||||||||||||||
| Vaihteisto Tasojen määrä : | 4 | 5.0 | Wattia | jatkuva jännitys Vakio paine : | 24 | volttia | |||||||||||||||
| Hiestisuhde himo : | 31.6 | 5.0 | Amp. | suunnan Suunta : | PW/CCW | ||||||||||||||||
 |
Ilman taakkaa Kuormattomat parametrit | ||||||||||||||||||||
| Nopeus Kierrosnopeus : | 126.6 | vuoro | |||||||||||||||||||
| Nykyinen Virranvirtaus : | 0.13 | ampereita | |||||||||||||||||||
| Suurin hetkellinen parametri 最大瞬时参数 | |||||||||||||||||||||
| Vääntömomentti Virtaus : | 1384.26 | mN-m | |||||||||||||||||||
| Nykyinen Virranvirtaus : | 1.43 | ampereita | |||||||||||||||||||
| Korkeimman tehokkuuden kohdalla 最高效率点参数 | |||||||||||||||||||||
| Tehokkuus teho : | 32.0 | % | |||||||||||||||||||
| Vääntömomentti Virtaus : | 325.2 | mN-m | |||||||||||||||||||
| Nopeus Kierrosnopeus : | 97.3 | vuoro | |||||||||||||||||||
| Nykyinen Virranvirtaus : | 0.43 | ampereita | |||||||||||||||||||
| lähtö Tulostusvoima : | 3.31 | Wattia | |||||||||||||||||||
| Suurimmalla tulosteella 最大功率输出参数 | |||||||||||||||||||||
| lähtö Tulostusvoima : | 4.652 | Wattia | |||||||||||||||||||
| Vääntömomentti Virtaus : | 701.9 | mN-m | |||||||||||||||||||
| Nopeus Kierrosnopeus : | 63.3 | vuoro | |||||||||||||||||||
| Nykyinen Virranvirtaus : | 0.78 | ampereita | |||||||||||||||||||
| Tuotantokombinaatio Muut liitteet | |||||||||||||||||||||
| Tarvikkeet Nimi | Jännite Jännite | Resoluutio Resoluutio | Kanavat | Huomautus | |||||||||||||||||
| Magneettinen koodari Magneettinen koodaaja | 5V-24V | 13ppr | A&B | ||||||||||||||||||
| φ37-Brake jarru | 12V-24V | / | / | ||||||||||||||||||
| optinen koodinaja optinen koodinaja | 5V-24V | 100ppr, 200ppr, 256ppr, 360ppr, 400ppr, 512ppr, 1000ppr | A&B | ||||||||||||||||||
