Valmistajan vaihteisto 12v 18v 24v 1 kierros minuutissa 5 kierros minuutissa 100 kierros minuutissa alhainen nopeus korkea vääntömomentti 6v planeettavaihteinen tasavirtaimoottori 200 kierros minuutissa kooderilaitteella
| DC-planeettavaihteistomoottori Suoravyöhykkeinen planeetta-geaarimotori | 7.5 Nm | 25 Watts | |||||||||||||||||||
| 3864ZY Micro brushed dc motor with planetary gearbox | Käytettävä yhdistettynä | ||||||||||||||||||||
| Koodaaja & Jarru | |||||||||||||||||||||
| Käytettävissä koodaajaa ja jarrua varten | |||||||||||||||||||||
| TJX38RO Sarja | |||||||||||||||||||||
| Mitakaavio Muotojen mitakaavio (mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

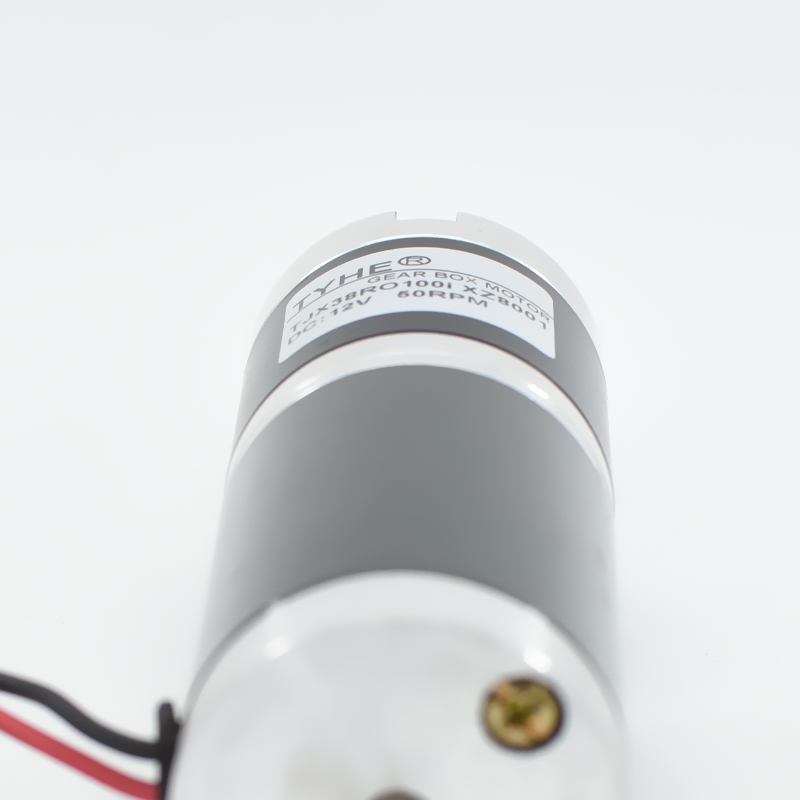

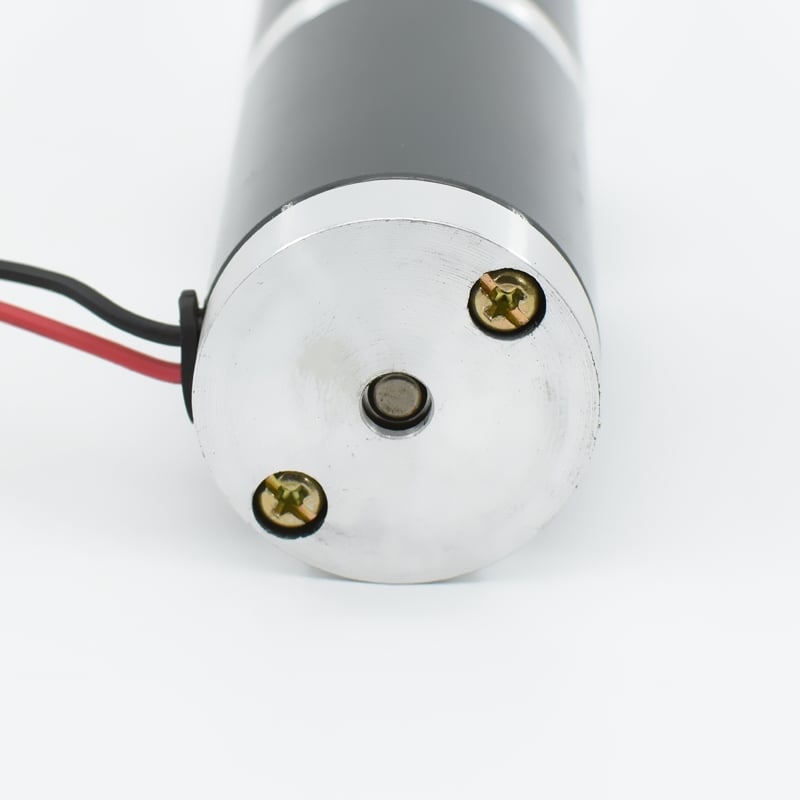

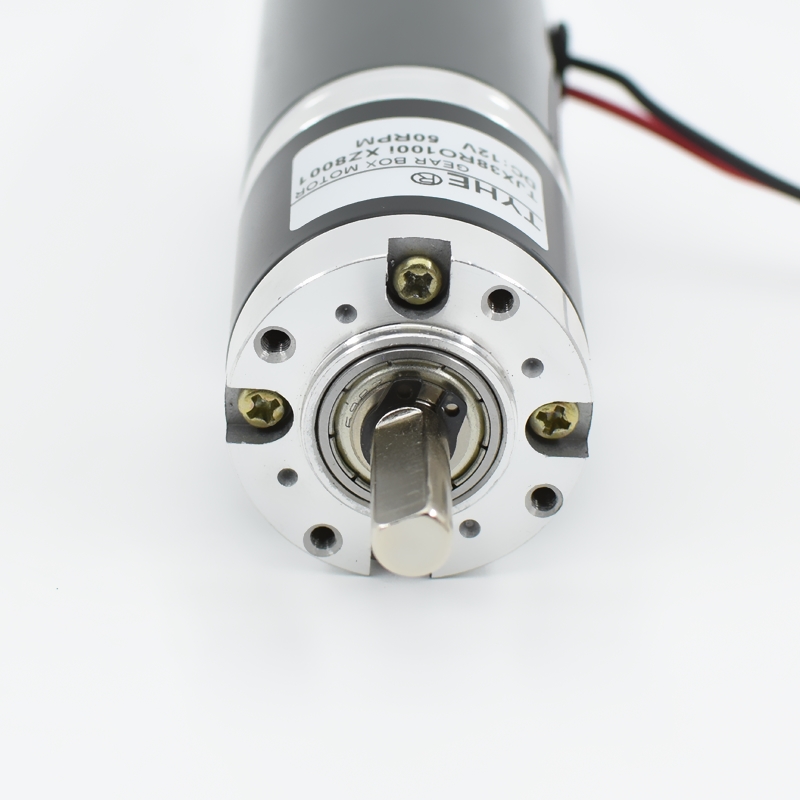

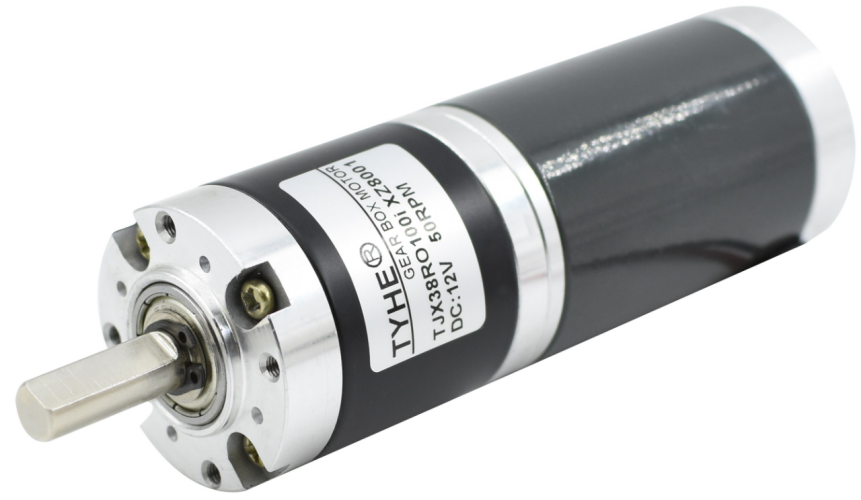

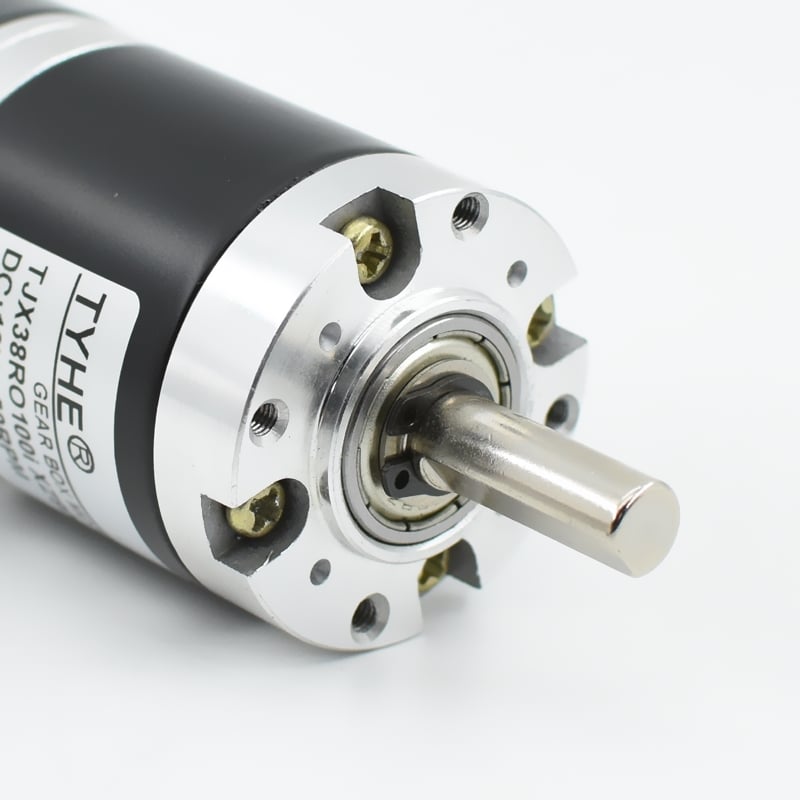

| Moottorin kuva Moottorin todellinen kuva | |||||||||||||||||||||
 | |||||||||||||||||||||
| Motor characteristics Moottorin ominaisuudet | |||||||||||||||||||||
| Koteloaine Asennustason materiaali | sinkkileakaus Sinkkiallianssi | ||||||||||||||||||||
| Gear chain material Vetojen materiaali | Teräs & Hieno-ainesrakenne Hieno-ainesrakenne, teräs | ||||||||||||||||||||
| Back lash Vetojen takavara | ≤2° | ||||||||||||||||||||
| Kuormitusulosyötteellä Ulosyöttöjen kuormitus | Pallokuula Pallokuormitus | ||||||||||||||||||||
| Suositeltu maksimi syöttönopeus Suositeltu maksimi ulosyöttönopeus | ≤8000 RPM | ||||||||||||||||||||
| Säteilysuunta Radiaalivoima | ≤10kgf | ||||||||||||||||||||
| Aksiaalivoima Aksiaalinen voima | ≤5kgf | ||||||||||||||||||||
| Suurin painovoima akselilla Pääakselin suurin sallittu painovoima | ≤20kgf | ||||||||||||||||||||
| Radiaalinen vapaussäiliö Radiaalinen vartalo | ≤0,1 mm | ||||||||||||||||||||
| Aksiaalinen vapaussäiliö Aksiaalinen vartalo | ≤0.4mm | ||||||||||||||||||||
| Käyttölämpötila-alue Käyttöön tarkoitettu lämpötilavälit | -20℃ -120℃ | ||||||||||||||||||||
| Kolmittin Suunnanvaihtorakenne | Harjattu | ||||||||||||||||||||
| Pyörähdys_suunta Pyörivän suunta | CW / CCW | ||||||||||||||||||||
| Melu Kohina | ≤ 60 dB | ||||||||||||||||||||
| DC-moottorin tekniset tiedot Suoraviivainen moottoriparametri | |||||||||||||||||||||
| Arvot 25-30 ℃ Mittausarvot huoneen lämpötilassa | |||||||||||||||||||||
|
Malli mallinumero |
Nimellisjännite （V ） Nimellä painettu jännite |
Ilman kuormaa Kuormattomat parametrit |
Arvopaperi Nimellä parametrit |
Tahra Tahdittomat parametrit |
*Vihje: Vasemmalta sivulta oleva tiedotaulukko on rajoitettu, ole hyvä ja otathan yhteyttä henkilökuntaamme saadaksesi lisätietoja parametreista. Vihje: Vasemman puolen tietotaulukon parametrit ovat rajoitetut, ota yhteyttä asiakaspalveluun saadaksesi lisää parametri-tietoja. |
||||||||||||||||
|
Nopeus Kierrosnopeus |
Nykyinen Virranvirtaus |
Nopeus Kierrosnopeus |
Nykyinen Virranvirtaus |
Vääntömomentti väännömomentti |
lähtö tulostusarvo |
Eff teho |
Vääntömomentti väännömomentti |
Nykyinen Virranvirtaus |
|||||||||||||
| vuoro | - Äiti. | vuoro | A | mN*m | L | % | mN*m | A | |||||||||||||
| 3864ZY | 12 | 5000 | 300 | 4000 | 0.99 | 19.70 | 8.25 | 69.34 | 59.10 | 6.50 | |||||||||||
| 3864ZY | 24 | 6000 | 180 | 4800 | 0.65 | 20.30 | 10.20 | 65.74 | 60.90 | 4.52 | |||||||||||
| Moottorin tekniset tiedot geaariksen kanssa Geaarimoesi parametrit | |||||||||||||||||||||
| Geaarin data Geaarilaudan parametrit | |||||||||||||||||||||
|
Hiestisuhde himo n : 1 |
3.7 | 5.2 | 13.7 | 19.2 | 26.9 | 51 | 71 | 100 | 139 | 189 | 264 | 369 | 512 | 721 | 977 | 1367 | 1911 | 2672 | 3639 | ||
|
Vaiheiden lukumäärä Vähennysvaiheiden lukumäärä |
1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | ||
|
Vaihteistoon pituus Vaihteiston pituus (mm) |
28.2 | 28.2 | 37 | 37 | 37 | 45.8 | 45.8 | 45.8 | 45.8 | 54.7 | 54.7 | 54.7 | 54.7 | 54.7 | 64 | 64 | 64 | 64 | 64 | ||
|
Tehokkuus teho (%) |
0.85 | 0.85 | 0.72 | 0.72 | 0.72 | 0.61 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.44 | 0.44 | ||
| 3864ZY-12V-5000R | |||||||||||||||||||||
|
No-load-nopeus Tyhjän kisan nopeus (rpm) |
1351.4 | 961.5 | 365.0 | 260.4 | 185.9 | 98.0 | 70.4 | 50.0 | 36.0 | 26.5 | 18.9 | 13.6 | 9.8 | 6.9 | 5.1 | 3.7 | 2.6 | 1.9 | 1.4 | ||
|
Nimellisnopeus Nimellinen nopeus (rpm) |
1081.1 | 769.2 | 292.0 | 208.3 | 148.7 | 78.4 | 56.3 | 40.0 | 28.8 | 21.2 | 15.2 | 10.8 | 7.8 | 5.5 | 4.1 | 2.9 | 2.1 | 1.5 | 1.1 | ||
|
Nimetyn vääntömomentin Nimellinen väännösmomentti (N·m) |
0.062 | 0.087 | 0.195 | 0.273 | 0.383 | 0.617 | 0.859 | 1.210 | 1.682 | 1.944 | 2.715 | 3.795 | 5.265 | 7.414 | 7.500 | 7.500 | 7.500 | 7.500 | 7.500 | ||
|
Nimetyn vääntömomentin Nimellinen väännösmomentti (KG.CM) |
0.61 | 0.85 | 1.91 | 2.68 | 3.75 | 6.05 | 8.42 | 11.86 | 16.48 | 19.05 | 26.61 | 37.19 | 51.60 | 72.66 | 73.50 | 73.50 | 73.50 | 73.50 | 73.50 | ||
|
Nimetyn vääntömomentin Nimellinen väännösmomentti (LB.IN) |
0.70 | 0.98 | 2.20 | 3.09 | 4.32 | 6.97 | 9.70 | 13.66 | 18.99 | 21.94 | 30.65 | 42.84 | 59.45 | 83.71 | 84.68 | 84.68 | 84.68 | 84.68 | 84.68 | ||
| 3864ZY-24V-6000R | |||||||||||||||||||||
|
No-load-nopeus Tyhjän kisan nopeus (rpm) |
1621.6 | 1153.8 | 438.0 | 312.5 | 223.0 | 117.6 | 84.5 | 60.0 | 43.2 | 31.7 | 22.7 | 16.3 | 11.7 | 8.3 | 6.1 | 4.4 | 3.1 | 2.2 | 1.6 | ||
|
Nimellisnopeus Nimellinen nopeus (rpm) |
1297.3 | 923.1 | 350.4 | 250.0 | 178.4 | 94.1 | 67.6 | 48.0 | 34.5 | 25.4 | 18.2 | 13.0 | 9.4 | 6.7 | 4.9 | 3.5 | 2.5 | 1.8 | 1.3 | ||
|
Nimetyn vääntömomentin Nimellinen väännösmomentti (N·m) |
0.064 | 0.090 | 0.201 | 0.282 | 0.395 | 0.636 | 0.885 | 1.247 | 1.733 | 2.003 | 2.798 | 3.910 | 5.426 | 7.500 | 7.500 | 7.500 | 7.500 | 7.500 | 7.500 | ||
|
Nimetyn vääntömomentin Nimellinen väännösmomentti (KG.CM) |
0.63 | 0.88 | 1.97 | 2.76 | 3.87 | 6.23 | 8.67 | 12.22 | 16.98 | 19.63 | 27.42 | 38.32 | 53.17 | 73.50 | 73.50 | 73.50 | 73.50 | 73.50 | 73.50 | ||
|
Nimetyn vääntömomentin Nimellinen väännösmomentti (LB.IN) |
0.72 | 1.01 | 2.27 | 3.18 | 4.45 | 7.18 | 9.99 | 14.08 | 19.57 | 22.61 | 31.59 | 44.15 | 61.26 | 84.68 | 84.68 | 84.68 | 84.68 | 84.68 | 84.68 | ||

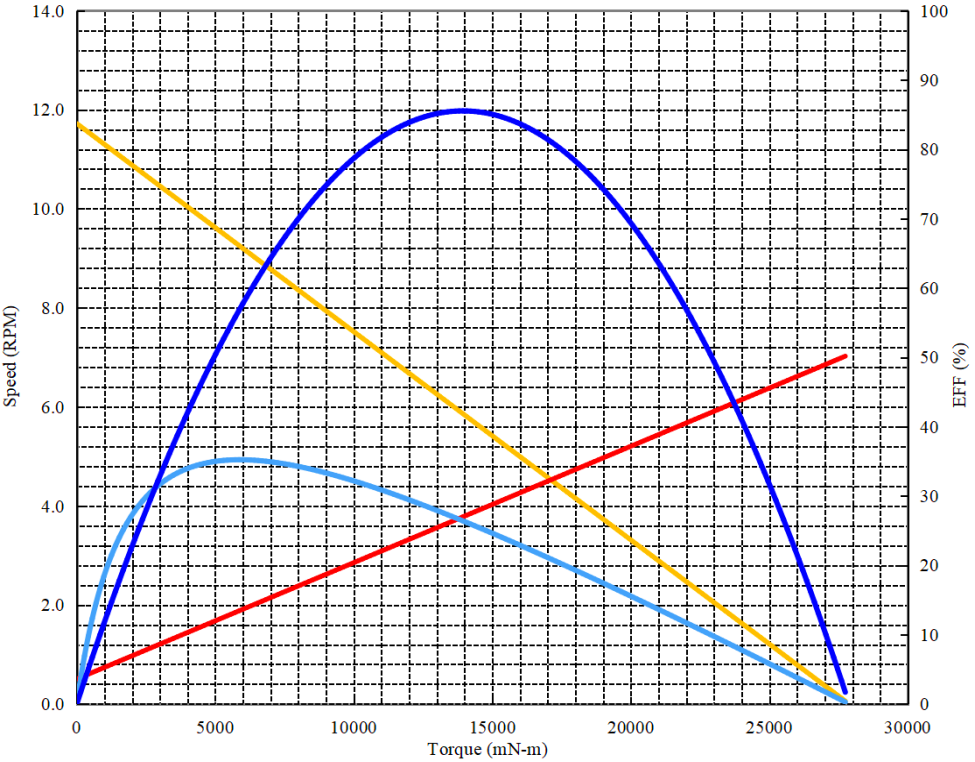

| Vaihteisto moottori kaarre tapaus Vaihteisto moottori käyrä esimerkki | |||||||||||||||||||||
| projekti Projektin nimi : | DC vaihdemoottori | Taateli Päivämäärä : | 2025/3/26 | Suorituskyky (ympäristön lämpötilassa 25-30 ℃ ) | |||||||||||||||||
| Moottorin nopeus Kierrosnopeus : | 6 000 kierrosta minuutissa | Koko asteikko Mittausalue : | 100% | Eff | Nopea testaus estää lämpötilan nousemisen ja ylikuormituksen vahingon. | ||||||||||||||||
| Vaihteisto Tasojen määrä : | 4 | 10.0 | Wattia | jatkuva jännitys Vakio paine : | 24 | volttia | |||||||||||||||
| Hiestisuhde himo : | 512 | 5.0 | Amp. | suunnan Suunta : | PW/CCW | ||||||||||||||||
 |
Ilman taakkaa Kuormattomat parametrit | ||||||||||||||||||||
| Nopeus Kierrosnopeus : | 11.7 | vuoro | |||||||||||||||||||
| Nykyinen Virranvirtaus : | 0.18 | ampereita | |||||||||||||||||||
| Suurin hetkellinen parametri 最大瞬时参数 | |||||||||||||||||||||
| Vääntömomentti Virtaus : | 27342.22 | mN-m | |||||||||||||||||||
| Nykyinen Virranvirtaus : | 2.52 | ampereita | |||||||||||||||||||
| Korkeimman tehokkuuden kohdalla 最高效率点参数 | |||||||||||||||||||||
| Tehokkuus teho : | 35.2 | % | |||||||||||||||||||
| Vääntömomentti Virtaus : | 5879.7 | mN-m | |||||||||||||||||||
| Nopeus Kierrosnopeus : | 9.2 | vuoro | |||||||||||||||||||
| Nykyinen Virranvirtaus : | 0.67 | ampereita | |||||||||||||||||||
| lähtö Tulostusvoima : | 5.69 | Wattia | |||||||||||||||||||
| Suurimmalla tulosteella 最大功率输出参数 | |||||||||||||||||||||
| lähtö Tulostusvoima : | 8.554 | Wattia | |||||||||||||||||||
| Vääntömomentti Virtaus : | 13939.9 | mN-m | |||||||||||||||||||
| Nopeus Kierrosnopeus : | 5.9 | vuoro | |||||||||||||||||||
| Nykyinen Virranvirtaus : | 1.35 | ampereita | |||||||||||||||||||
| Tuotantokombinaatio Muut liitteet | |||||||||||||||||||||
| Tarvikkeet Nimi | Jännite Jännite | Resoluutio Resoluutio | Kanavat | Huomautus | |||||||||||||||||
| Magneettinen koodari Magneettinen koodaaja | 5V-24V | 13ppr | A&B | ||||||||||||||||||
| φ37-Brake jarru | 12V-24V | / | / | ||||||||||||||||||
| optinen koodinaja optinen koodinaja | 5V-24V | 100ppr, 200ppr, 256ppr, 360ppr, 400ppr, 512ppr, 1000ppr | A&B | ||||||||||||||||||
