Factory goods 96*60mm gearbox size 12v 24v low rpm large torque 50kgfcm 5 nm 50rpm 100rpm 20 watt 15w dc gear motor with ce rohs
| DC Gear Motor直流减速电机 | 5 Nm | 20 Watts | |||||||||||||||||||
| RS555 Micro brushed dc motor with flat gearbox | For combination with | ||||||||||||||||||||
| Hall sensor encoder | |||||||||||||||||||||
| 可搭配磁性编码器 | |||||||||||||||||||||
| TJP96FG Series | |||||||||||||||||||||

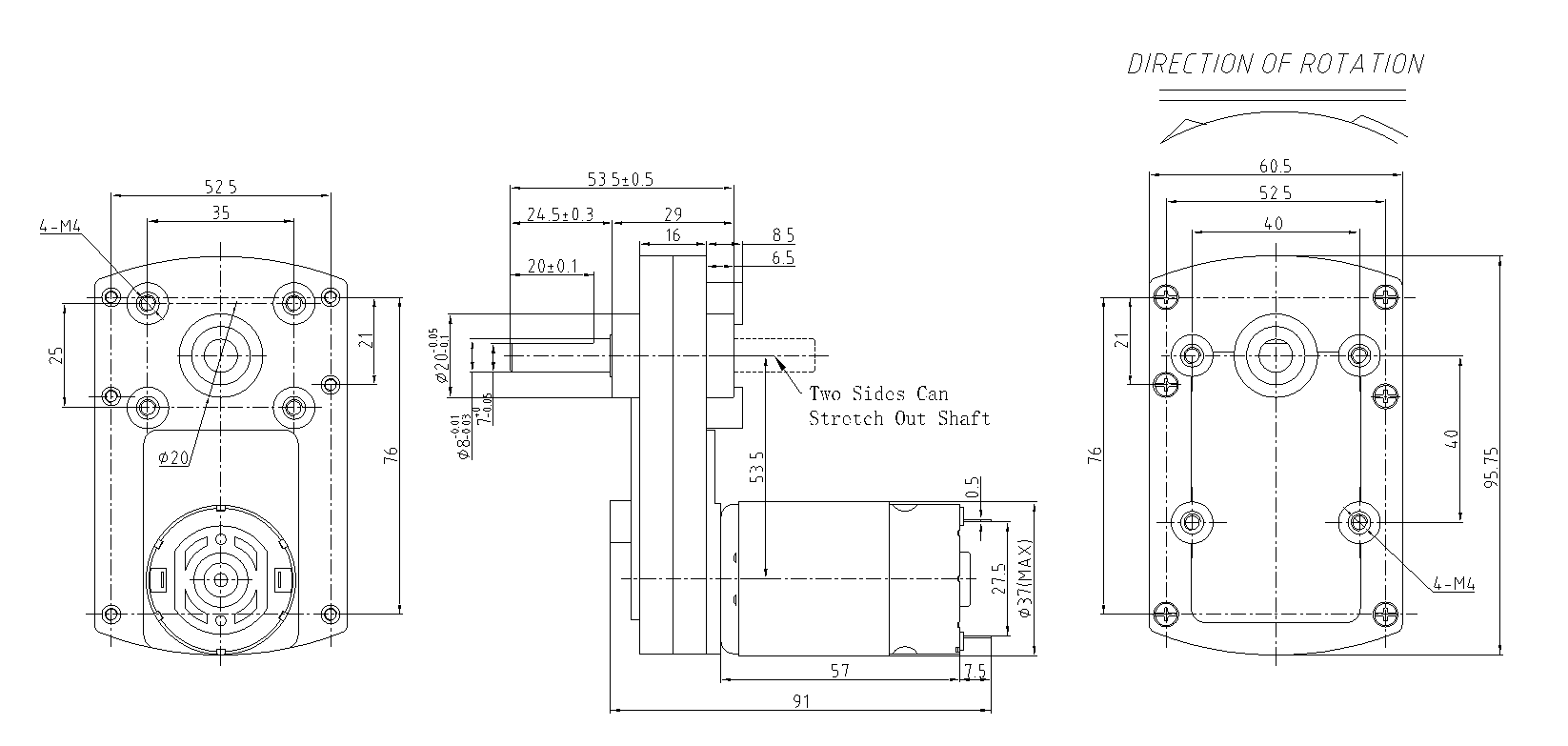

| Dimensional drawing 外形尺寸图(mm) | |||||||||||||||||||||
 | |||||||||||||||||||||
| Picture of motor 电机实物图 | |||||||||||||||||||||
 | |||||||||||||||||||||
| Motor characteristics 电机特性 | |||||||||||||||||||||
| Housing material 安装面材质 | Zinc alloy 锌合金 | ||||||||||||||||||||
| Gear chain material 齿轮材质 | Steel 钢齿 | ||||||||||||||||||||
| Back lash 齿轮背隙 | ≤2° | ||||||||||||||||||||
| Bearings on output shaft 输出轴轴承 | Oil bearing 含油轴承 | ||||||||||||||||||||
| Recommended max input speed 建议最大输入转速 | ≤10000RPM | ||||||||||||||||||||
| Radial force 径向力 | ≤3kgf | ||||||||||||||||||||
| Axial force 轴向力 | ≤5kgf | ||||||||||||||||||||
| Maximum pressure force on shaft 主轴最大承受压入力 | ≤15kgf | ||||||||||||||||||||
| Radial clearance 径向间隙 | ≤0.1mm | ||||||||||||||||||||
| Axial clearance 轴向间隙 | ≤0.3mm | ||||||||||||||||||||
| Operating temperature range 使用温度范围 | -20℃-120℃ | ||||||||||||||||||||
| Commutator 换向结构 | Brushed | ||||||||||||||||||||
| Direction of rotation 旋转方向 | CW / CCW | ||||||||||||||||||||
| Noise 噪音 | ≤60dB | ||||||||||||||||||||
| DC Motor Technical Data 直流电机参数 | |||||||||||||||||||||
| Values at 25-30℃ 室温下测量数值 | |||||||||||||||||||||
|
Model 型号 |
Rated Voltage（V） 额定电压 |
No-Load 空载参数 |
Rated 额定参数 |
Stall 堵转参数 |
*Tips: The datasheet on left side are limited, please consult our staffs for more parameter information. 提示：左边的数据表参数有限，请联系客服获取更多参数信息。 |
||||||||||||||||
|
Speed 转速 |
Current 电流 |
Speed 转速 |
Current 电流 |
Torque 力矩 |
Output 输出功 |
Eff 效率 |
Torque 力矩 |
Current 电流 |
|||||||||||||
| rpm | mA | rpm | A | mN.m | W | % | mN.m | A | |||||||||||||
| RS555 | 12 | 5700 | 310 | 4560 | 1.26 | 20.56 | 9.82 | 65.01 | 61.68 | 9.52 | |||||||||||
| RS555 | 24 | 7600 | 220 | 6080 | 0.91 | 21.35 | 13.59 | 62.12 | 64.05 | 6.98 | |||||||||||
| Motor With Gearbox Technical Data 减速电机参数 | |||||||||||||||||||||
| Gearbox data 减速箱参数 | |||||||||||||||||||||
|
Gear ratio 减速比 n : 1 |
37 | 77.8 | 156 | 197 | 254 | 297 | 327 | 653 | 826 | 1027 | 1247 | ||||||||||
|
Number of gear stages 减速级数 |
3 | 3 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | ||||||||||
|
Gearbox Size 齿轮箱尺寸(mm) |
96*60 | 96*60 | 96*60 | 96*60 | 96*60 | 96*60 | 96*60 | 96*60 | 96*60 | 96*60 | 96*60 | ||||||||||
|
Efficiency 效率(%) |
0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.44 | ||||||||||
| RS555-12V-5700R | |||||||||||||||||||||
|
No-load speed 空载转速(RPM) |
154.1 | 73.3 | 36.5 | 28.9 | 22.4 | 19.2 | 17.4 | 8.7 | 6.9 | 5.6 | 4.6 | ||||||||||
|
Rated speed 额定转速(RPM) |
123.2 | 58.6 | 29.2 | 23.1 | 18.0 | 15.4 | 13.9 | 7.0 | 5.5 | 4.4 | 3.7 | ||||||||||
|
Rated torque 额定扭矩(N.M) |
0.467 | 0.982 | 1.674 | 2.114 | 2.726 | 3.188 | 3.510 | 5.000 | 5.000 | 5.000 | 5.000 | ||||||||||
|
Rated torque 额定扭矩(KG.CM) |
4.58 | 9.63 | 16.41 | 20.72 | 26.72 | 31.24 | 34.39 | 49.00 | 49.00 | 49.00 | 49.00 | ||||||||||
|
Rated torque 额定扭矩(LB.IN) |
5.27 | 11.09 | 18.90 | 23.87 | 30.78 | 35.99 | 39.63 | 56.45 | 56.45 | 56.45 | 56.45 | ||||||||||
| RS555-24V-7600R | |||||||||||||||||||||
|
No-load speed 空载转速(RPM) |
205.4 | 97.7 | 48.7 | 38.6 | 29.9 | 25.6 | 23.2 | 11.6 | 9.2 | 7.4 | 6.1 | ||||||||||
|
Rated speed 额定转速(RPM) |
164.3 | 78.1 | 39.0 | 30.9 | 23.9 | 20.5 | 18.6 | 9.3 | 7.4 | 5.9 | 4.9 | ||||||||||
|
Rated torque 额定扭矩(N.M) |
0.485 | 1.020 | 1.739 | 2.196 | 2.831 | 3.310 | 3.644 | 5.000 | 5.000 | 5.000 | 5.000 | ||||||||||
|
Rated torque 额定扭矩(KG.CM) |
4.75 | 10.00 | 17.04 | 21.52 | 27.74 | 32.44 | 35.71 | 49.00 | 49.00 | 49.00 | 49.00 | ||||||||||
|
Rated torque 额定扭矩(LB.IN) |
5.48 | 11.52 | 19.63 | 24.79 | 31.96 | 37.37 | 41.15 | 56.45 | 56.45 | 56.45 | 56.45 | ||||||||||
| Gear motor curve case 减速电机曲线示例 | |||||||||||||||||||||
| Project 工程名: | DC GEAR MOTOR | Date 日期: | 2025/3/26 | Performance (in an ambient temperature of 25-30℃) | |||||||||||||||||
| Motor speed转速: | 5700RPM | Full scale 量程: | 100% | Eff | Rapidly test to prevent temperature rise and overload damage. | ||||||||||||||||
| Gear chain 级数: | 4 | 10.0 | Watts | Constant voltage 恒压加载: | 12 | Volts | |||||||||||||||
| Gear ratio 减速比: | 327 | 5.0 | Amp. | Direction 方向: | CW/CCW | ||||||||||||||||
 |
At no-load 空载参数 | ||||||||||||||||||||
| Speed 转速: | 17.5 | RPM | |||||||||||||||||||
| Current电流: | 0.31 | AMPS | |||||||||||||||||||
| Max instantaneous parameters 最大瞬时参数 | |||||||||||||||||||||
| Torque 扭矩 : | 14484.52 | mN-m | |||||||||||||||||||
| Current 电流: | 4.03 | AMPS | |||||||||||||||||||
| At maximum efficiency 最高效率点参数 | |||||||||||||||||||||
| Efficiency 效率 : | 34.3 | % | |||||||||||||||||||
| Torque 扭矩 : | 3203.3 | mN-m | |||||||||||||||||||
| Speed 转速 : | 13.7 | RPM | |||||||||||||||||||
| Current 电流: | 1.12 | AMPS | |||||||||||||||||||
| Output 输出功率: | 4.60 | Watts | |||||||||||||||||||
| At maximum power output 最大功率输出参数 | |||||||||||||||||||||
| Output 输出功率 : | 6.759 | Watts | |||||||||||||||||||
| Torque 扭矩 : | 7376.8 | mN-m | |||||||||||||||||||
| Speed 转速 : | 8.8 | RPM | |||||||||||||||||||
| Current 电流 : | 2.17 | AMPS | |||||||||||||||||||
| Production Combination 其他配件 | |||||||||||||||||||||
| Accessories 名称 | Voltage 电压 | Resolution 分辨率 | Channels 通道数 | Remark | |||||||||||||||||
| Magnetic Encoder 磁性编码器 | 5V-24V | 12ppr | A&B | ||||||||||||||||||
