Tootja 60mm käigukasti 6v 12v 24v 35 watt 20w 20 pööret minutis 200 pööret minutis 500 pööret minutis madala pööret minutis kõrge pöördemomendi 50kgf k.a. käigukasti vähendamise mootor
| Kooskäigumotor DC liigermootor | 10 Nm | 25 Watti | |||||||||||||||||||
| 3864ZY mikro põstrullmotor spur kaaslastega | Kombinatsiooniga | ||||||||||||||||||||
| Enkoder & Pöörde | |||||||||||||||||||||
| Toimib enkodera ja pöördega | |||||||||||||||||||||
| TJZ60FO Series | |||||||||||||||||||||

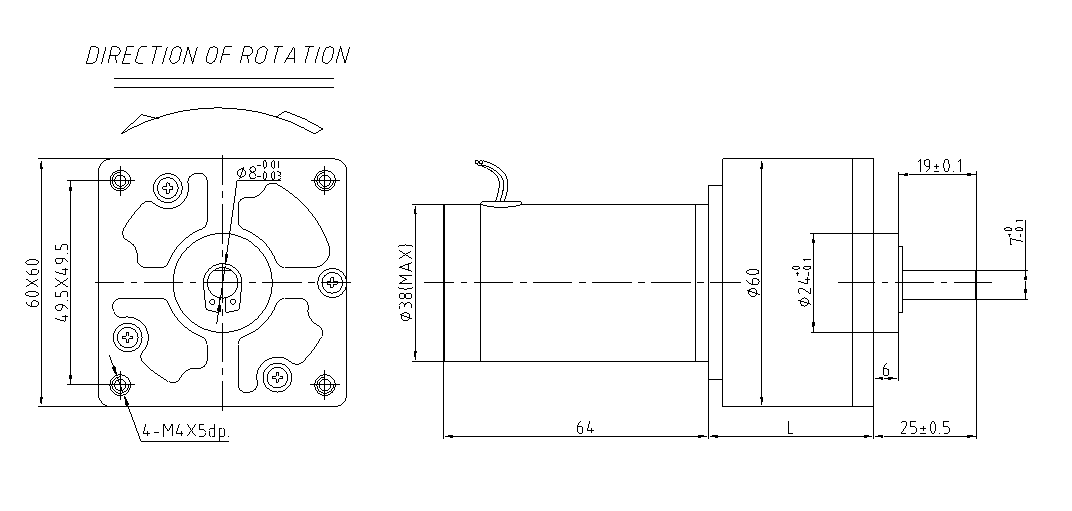

| Mõõtedefigur Välismõõdedefigur (mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

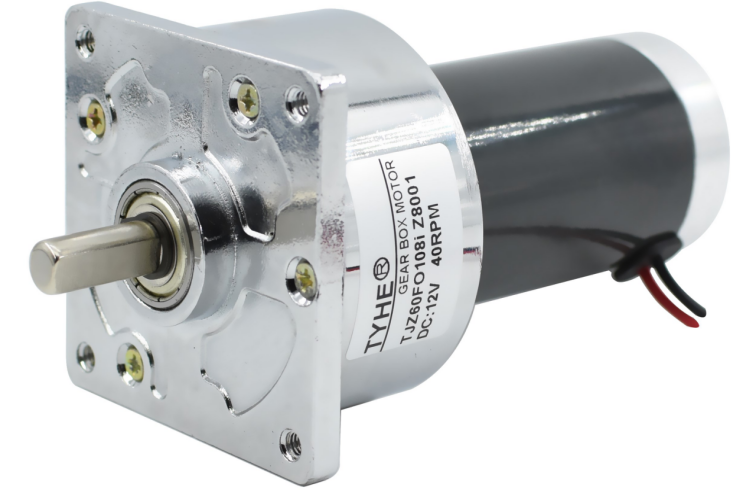

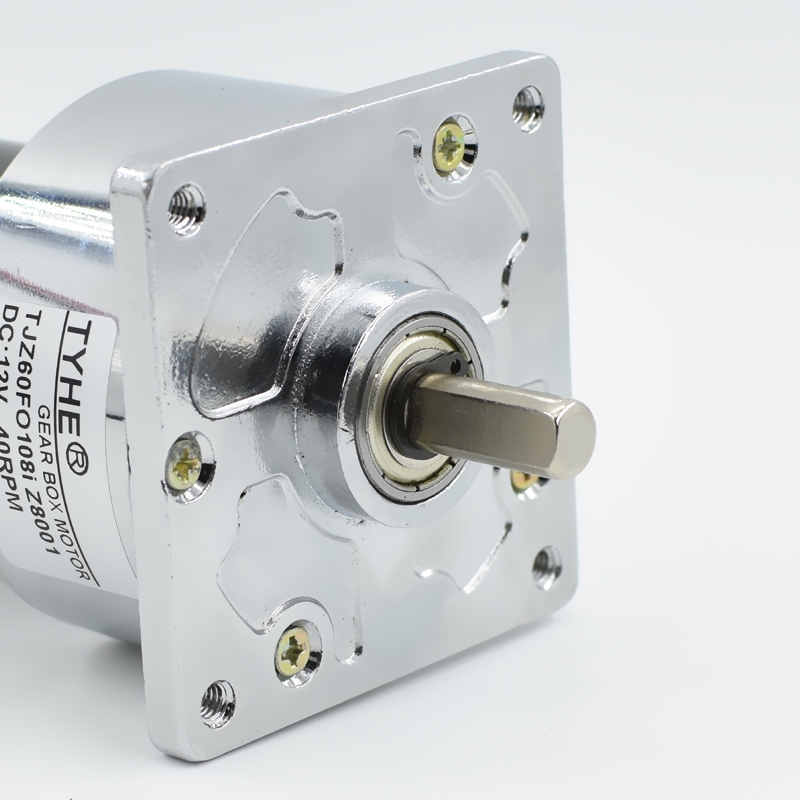

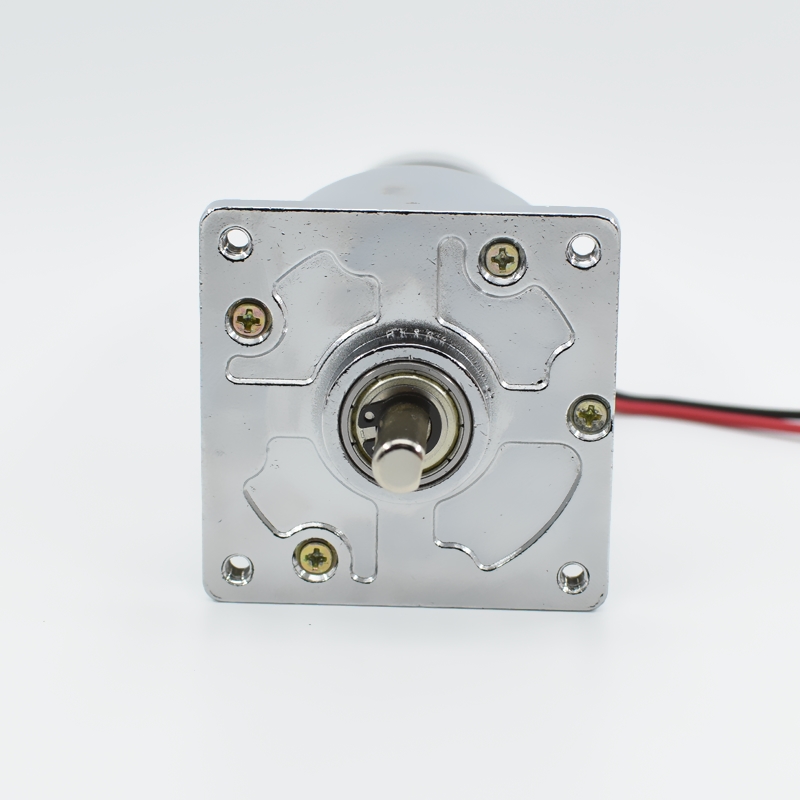

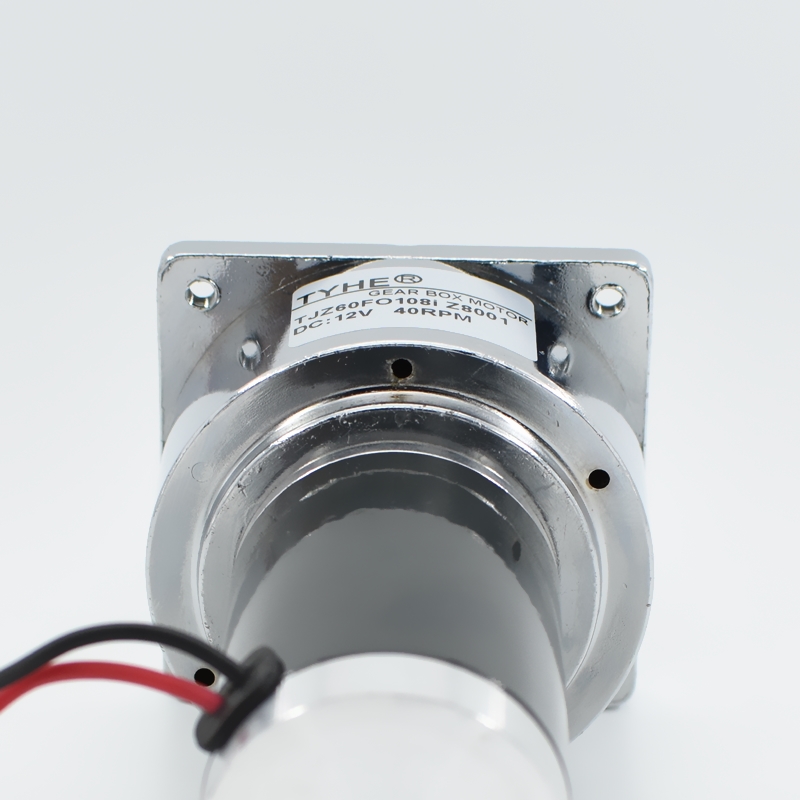

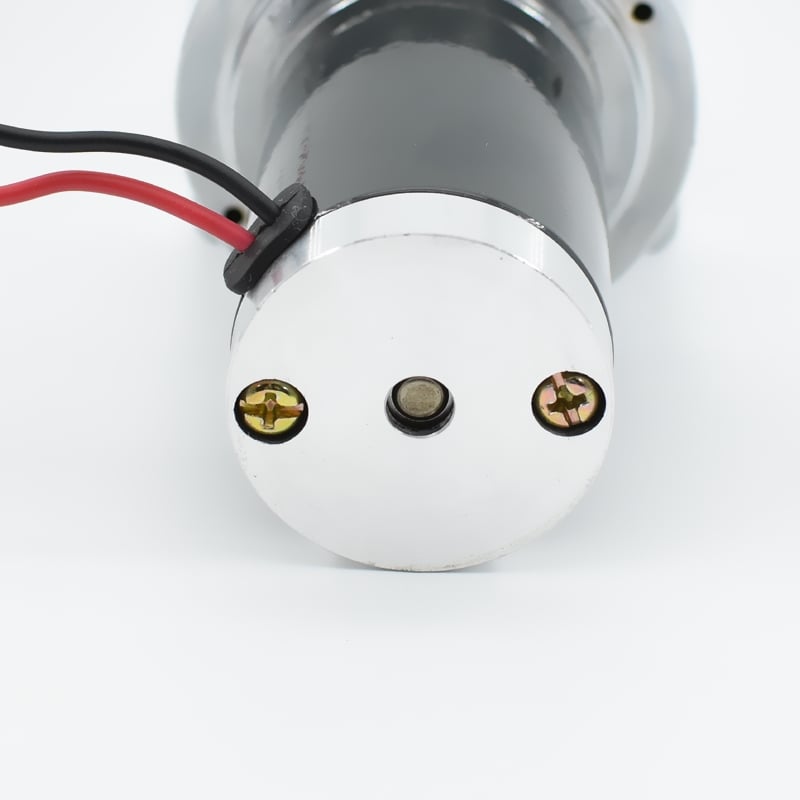

| Mootori pilt Mootori tegelik pilt | |||||||||||||||||||||
 | |||||||||||||||||||||
| Mootori omadused Mootori karakteristikud | |||||||||||||||||||||
| Korpuse materjal Installipinna materjal | Alumiiniumisulamist Alumiiniumlegende | ||||||||||||||||||||
| Ratasahela materjal Rataste materjal | Teras teravähed | ||||||||||||||||||||
| Tagasilöök Ratta tagasilöök | ≤2° | ||||||||||||||||||||
| Väljavõtte telgidel asetsevad plaadid Väljavõtutele asendatud plaadid | Palavplaat Palavplaat | ||||||||||||||||||||
| Soovitatav maksimaalne sisendkiirus Soovitatav suurim sisendkiirus | ≤8000RPM | ||||||||||||||||||||
| Radiaalne jõud Raadiaaljõud | ≤5kgf | ||||||||||||||||||||
| Aksiaaljõud Aksiaaljõud | ≤7kgf | ||||||||||||||||||||
| Suurim survemõju teljel Peatael suurim lubatud surutav jõud | ≤20kgf | ||||||||||||||||||||
| Raadiaalvabaerinevus Raadiaalvabaerinevus | ≤0.1mm | ||||||||||||||||||||
| Aksiaalne vaba ruum Aksiaalne vaba ruum | ≤0.3mm | ||||||||||||||||||||
| Töötemperatuurivahemik Kasutustemperatuuri ulatus | -20℃ -120℃ | ||||||||||||||||||||
| Kommutaator Kommutatsiooni struktuur | Pärsitud | ||||||||||||||||||||
| Pöörlemis-suund Pöörlemis-suund | PWK / PVL | ||||||||||||||||||||
| Kõlas kohutus | ≤60dB | ||||||||||||||||||||
| DC-mootori tehnilised andmed DC-mootori parameetrid | |||||||||||||||||||||
| Väärtused 25-30 korral ℃ Mõõdetud tavalises temperatuuris | |||||||||||||||||||||
|
Mudel mudel |
Tunnustatud pingeline （V ） nomineline pinge |
Tühi koormus Tühi koormuse parameetrid |
Nimeline Nomineline parameeter |
Seisk Täisvõrta parameetrid |
*Vihje: Vasakul pool olevates andmetes on piiranguid, palun pöörduge meie personali poole rohkemate parameetrite infol. Vihje: Vasakul pool olevad andmetabelid sisaldavad piiratud arvu parameetreid, palun võtke ühendust toega, et saada rohkem teavet. |
||||||||||||||||
|
Kiirus Kiirus |
Praegu Jook |
Kiirus Kiirus |
Praegu Jook |
Moment Moment |
Tootmine Väljundvõimsus |
Eff Tõhusus |
Moment Moment |
Praegu Jook |
|||||||||||||
| rpm | mA | rpm | A | mN.m | W | % | mN.m | A | |||||||||||||
| 3864ZY | 12 | 5000 | 300 | 4000 | 0.99 | 19.70 | 8.25 | 69.34 | 59.10 | 6.50 | |||||||||||
| 3864ZY | 24 | 6000 | 180 | 4800 | 0.65 | 20.30 | 10.20 | 65.74 | 60.90 | 4.52 | |||||||||||
| Mootor koos gearboksi tehniline andmed Lambamootori parameetrid | |||||||||||||||||||||
| Gearboksi andmed Lambakastme parameetrid | |||||||||||||||||||||
|
Geaaredel Lambasuhetus n : 1 |
6.8 | 7.9 | 9.8 | 10.5 | 11.6 | 18.6 | 24 | 28 | 33.6 | 60 | 83 | 91 | 100 | 108 | 191 | 226 | 265 | 345 | 379 | ||
|
Gearstadiumite arv Lamba tasemeid |
2 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | ||
|
Gearboksi pikkus Lambakasti pikkus (mm) |
28.5 | 28.5 | 28.5 | 28.5 | 28.5 | 33.5 | 33.5 | 33.5 | 33.5 | 36 | 36 | 36 | 36 | 36 | 40 | 40 | 40 | 40 | 40 | ||
|
Toimivus Tõhusus (%) |
0.72 | 0.72 | 0.72 | 0.72 | 0.72 | 0.61 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.44 | 0.44 | ||
| 3864ZY-12V-5000R | |||||||||||||||||||||
|
Tühi koorma kiirus Tühi koormus kiirus (TPH) |
735.3 | 632.9 | 510.2 | 476.2 | 431.0 | 268.8 | 208.3 | 178.6 | 148.8 | 83.3 | 60.2 | 54.9 | 50.0 | 46.3 | 26.2 | 22.1 | 18.9 | 14.5 | 13.2 | ||
|
Nimetatud kiirus Nimetuskiirus (TPH) |
588.2 | 506.3 | 408.2 | 381.0 | 344.8 | 215.1 | 166.7 | 142.9 | 119.0 | 66.7 | 48.2 | 44.0 | 40.0 | 37.0 | 20.9 | 17.7 | 15.1 | 11.6 | 10.6 | ||
|
Nimetatud pöördemoment Nimetorm (N·m) |
0.097 | 0.112 | 0.139 | 0.149 | 0.165 | 0.225 | 0.290 | 0.339 | 0.407 | 0.617 | 0.854 | 0.936 | 1.028 | 1.111 | 1.670 | 1.975 | 2.316 | 3.016 | 3.313 | ||
|
Nimetatud pöördemoment Nimetorm (KG.CM) |
0.95 | 1.10 | 1.37 | 1.46 | 1.62 | 2.21 | 2.85 | 3.32 | 3.98 | 6.05 | 8.36 | 9.17 | 10.08 | 10.88 | 16.36 | 19.36 | 22.70 | 29.55 | 32.47 | ||
|
Nimetatud pöördemoment Nimetorm (LB.IN) |
1.09 | 1.27 | 1.57 | 1.69 | 1.86 | 2.54 | 3.28 | 3.82 | 4.59 | 6.97 | 9.64 | 10.57 | 11.61 | 12.54 | 18.85 | 22.30 | 26.15 | 34.05 | 37.40 | ||
| 3864ZY-24V-6000R | |||||||||||||||||||||
|
Tühi koorma kiirus Tühi koormus kiirus (TPH) |
882.4 | 759.5 | 612.2 | 571.4 | 517.2 | 322.6 | 250.0 | 214.3 | 178.6 | 100.0 | 72.3 | 65.9 | 60.0 | 55.6 | 31.4 | 26.5 | 22.6 | 17.4 | 15.8 | ||
|
Nimetatud kiirus Nimetuskiirus (TPH) |
705.9 | 607.6 | 489.8 | 457.1 | 413.8 | 258.1 | 200.0 | 171.4 | 142.9 | 80.0 | 57.8 | 52.7 | 48.0 | 44.4 | 25.1 | 21.2 | 18.1 | 13.9 | 12.7 | ||
|
Nimetatud pöördemoment Nimetorm (N·m) |
0.100 | 0.116 | 0.144 | 0.154 | 0.170 | 0.232 | 0.299 | 0.349 | 0.419 | 0.636 | 0.880 | 0.964 | 1.060 | 1.144 | 1.720 | 2.036 | 2.387 | 3.107 | 3.414 | ||
|
Nimetatud pöördemoment Nimetorm (KG.CM) |
0.98 | 1.14 | 1.41 | 1.51 | 1.67 | 2.27 | 2.93 | 3.42 | 4.11 | 6.23 | 8.62 | 9.45 | 10.38 | 11.22 | 16.86 | 19.95 | 23.39 | 30.45 | 33.45 | ||
|
Nimetatud pöördemoment Nimetorm (LB.IN) |
1.13 | 1.31 | 1.62 | 1.74 | 1.92 | 2.62 | 3.38 | 3.94 | 4.73 | 7.18 | 9.93 | 10.89 | 11.96 | 12.92 | 19.42 | 22.98 | 26.95 | 35.09 | 38.54 | ||

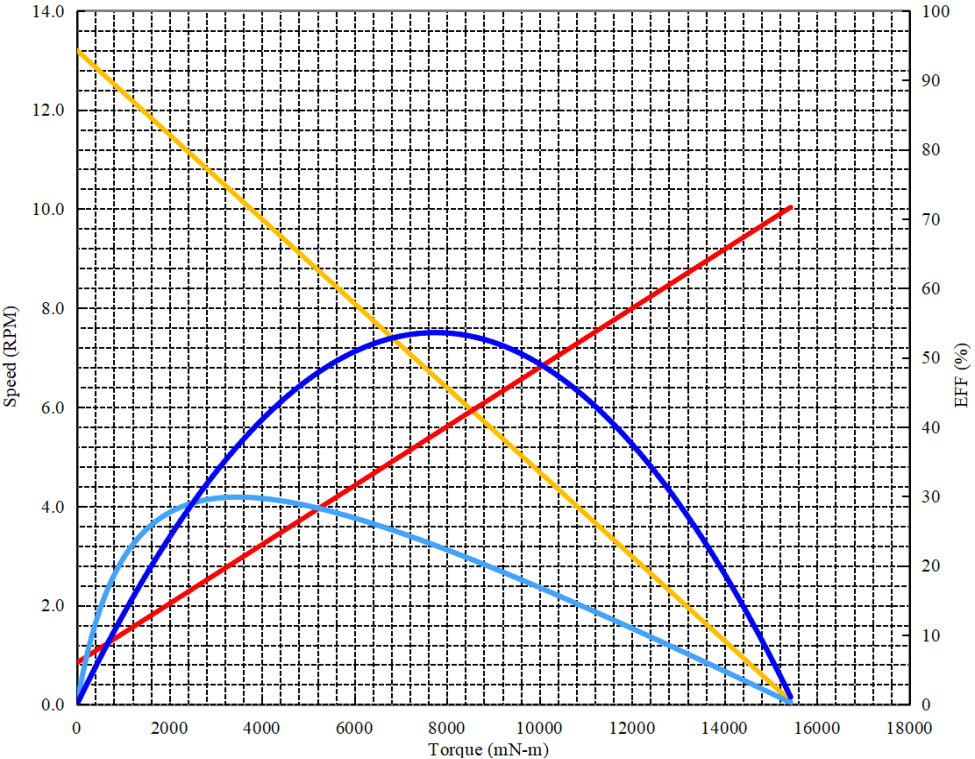

| Veeretagemootori joonistuskontsentratsioon Veeretagemootori kõver näidis | |||||||||||||||||||||
| projekt Töö nimi : | Kooskäigumotor | Päev Kuupäev : | 2025/3/26 | Jõudlus (ümbrites temperatuur 25-30 ℃ ) | |||||||||||||||||
| Mootori pöörlemiskiirus Kiirus : | 5000TPM | Täismahuga Mitteline : | 100% | Eff | Kiirendatud testimine, et vältida temperatuuri tõusu ja ülekoormuse kahjustust. | ||||||||||||||||
| Rataslahv Taseme number : | 5 | 10.0 | WATSID | Püsivoltiiv Püsivoltiiv laadimine : | 12 | Voltid | |||||||||||||||
| Geaaredel Lambasuhetus : | 379 | 5.0 | Amp. | Suund Suund : | CW/CCW | ||||||||||||||||
 |
Tühjalaadil Tühi koormuse parameetrid | ||||||||||||||||||||
| Kiirus Kiirus : | 13.2 | rpm | |||||||||||||||||||
| Praegu Jook : | 0.30 | ampeerid | |||||||||||||||||||
| Maksimaalsed ajutised parameetrid Suurimad hetkene parameetrid | |||||||||||||||||||||
| Moment Võrk : | 15252.35 | mN-m | |||||||||||||||||||
| Praegu Jook : | 3.60 | ampeerid | |||||||||||||||||||
| Maksimaalse efektiivsuse juures Kõrgeimate efektiivsuse punkti parameetrid | |||||||||||||||||||||
| Toimivus Tõhusus : | 29.9 | % | |||||||||||||||||||
| Moment Võrk : | 3473.9 | mN-m | |||||||||||||||||||
| Kiirus Kiirus : | 10.2 | rpm | |||||||||||||||||||
| Praegu Jook : | 1.04 | ampeerid | |||||||||||||||||||
| Tootmine Väljundvõimsus : | 3.73 | WATSID | |||||||||||||||||||
| Maksimaalset väljundvõimsust kohal Maksimaalse väljundvõimsuse parameetrid | |||||||||||||||||||||
| Tootmine Väljundvõimsus : | 5.359 | WATSID | |||||||||||||||||||
| Moment Võrk : | 7753.9 | mN-m | |||||||||||||||||||
| Kiirus Kiirus : | 6.6 | rpm | |||||||||||||||||||
| Praegu Jook : | 1.95 | ampeerid | |||||||||||||||||||
| Tootmis kombinatsioon Muud lisad | |||||||||||||||||||||
| Tarvikud Nimi | Pinge Pinge | Resolutsioon Resolutsioon | Kanali arv | Märkus | |||||||||||||||||
| Magnetne enkoder magnetne enkoder | 5V-24V | 13ppr | A&B | ||||||||||||||||||
| φ37-Pöördeahel lõhk | 12V-24V | / | / | ||||||||||||||||||
| Optiline enkoder optiline enkoder | 5V-24V | 100ppr, 200ppr, 256ppr, 360ppr, 400ppr, 512ppr, 1000ppr | A&B | ||||||||||||||||||
