Tyhe 42mm mikrovarustussüsteem 6v 12v 24v 36v 50rpm 100rpm 8rpm 40kg cm 40kg cm 3nm 10kg pöördemoment 1300rpm 15Watt DC metallvarustussüsteem
| Kooskäigumotor DC liigermootor | 2,5 Nm | 20 Watti | |||||||||||||||||||
| RS555 mikro juhtv dc mootor kaaslastega varruga | Kombinatsiooniga | ||||||||||||||||||||
| Hall-i seanssikooder | |||||||||||||||||||||
| Sobib magneetkooderiga | |||||||||||||||||||||
| TJZ42RG Sarja | |||||||||||||||||||||
| Mõõtedefigur Välismõõdedefigur (mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

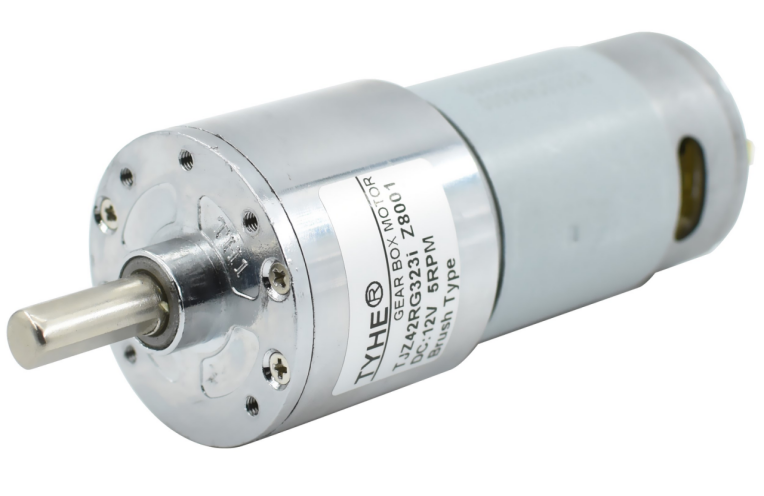

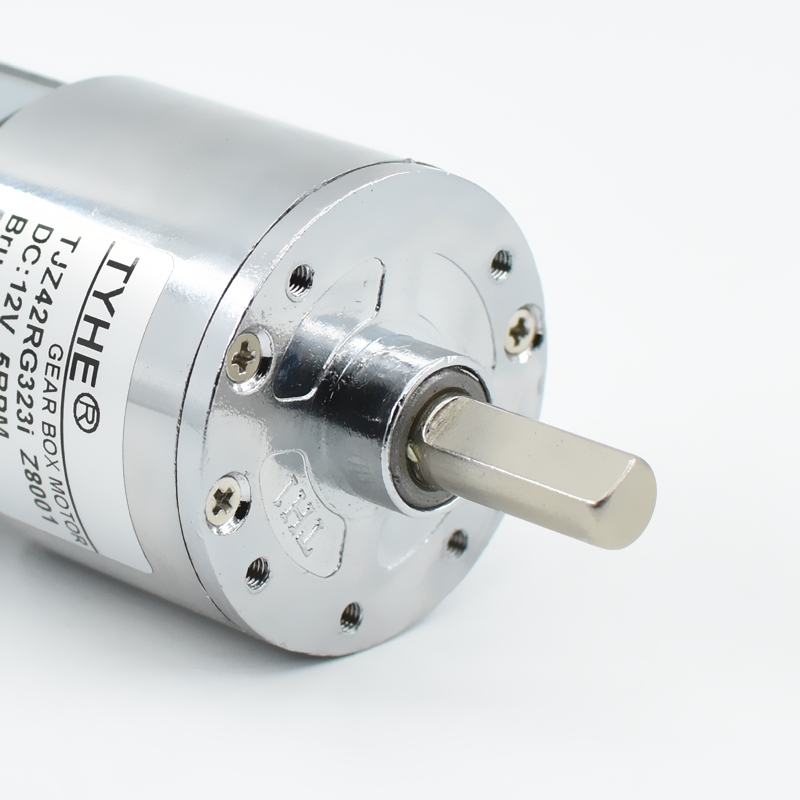

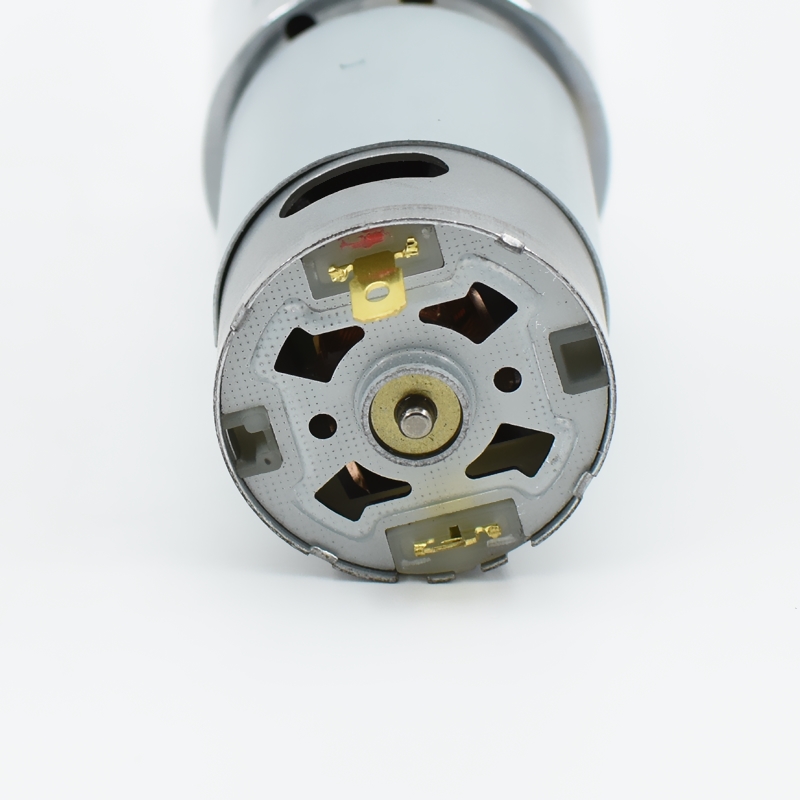

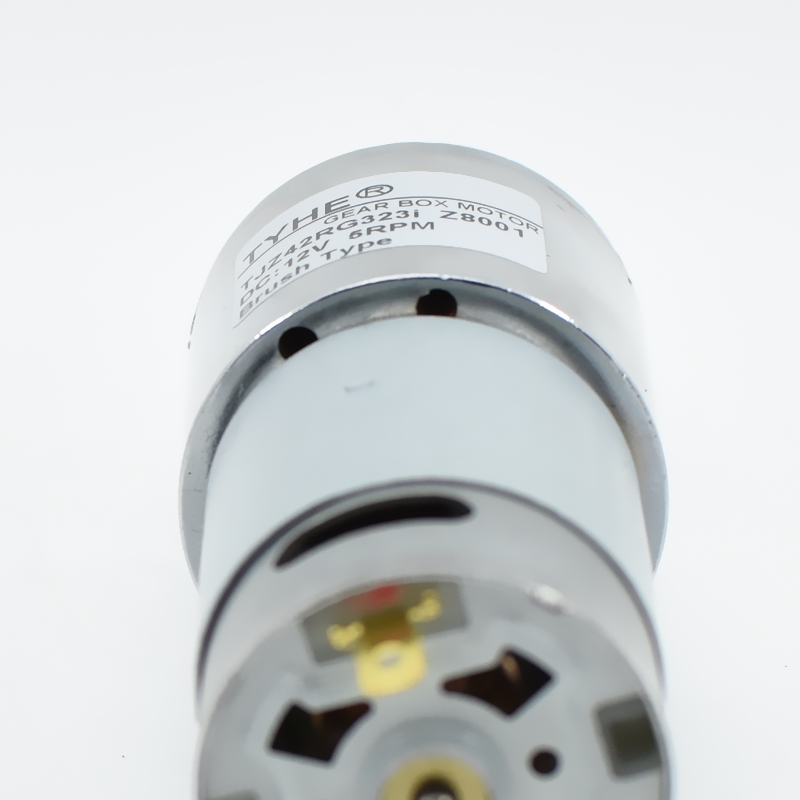

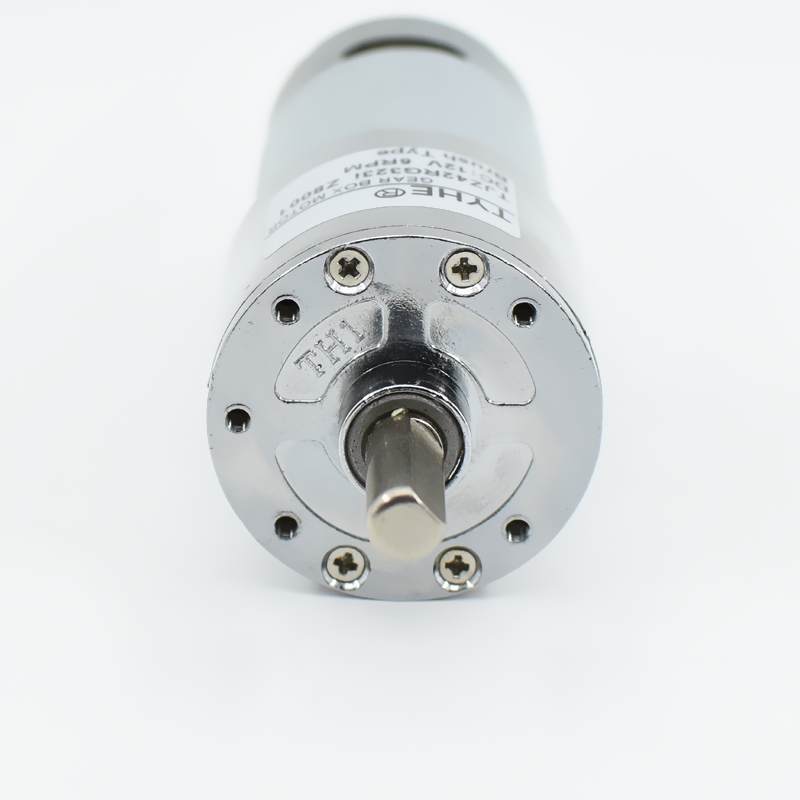

| Mootori pilt Mootori tegelik pilt | |||||||||||||||||||||
 | |||||||||||||||||||||
| Mootori omadused Mootori karakteristikud | |||||||||||||||||||||
| Korpuse materjal Installipinna materjal | tsinkseesliit Tseeniumligas | ||||||||||||||||||||
| Ratasahela materjal Rataste materjal | Pulbemetallurgia & Terav Pulbemetallurgia ja terav hammas | ||||||||||||||||||||
| Tagasilöök Ratta tagasilöök | ≤2° | ||||||||||||||||||||
| Väljavõtte telgidel asetsevad plaadid Väljavõtutele asendatud plaadid | Öli telg Sisaldab ölitelgeid | ||||||||||||||||||||
| Soovitatav maksimaalne sisendkiirus Soovitatav suurim sisendkiirus | ≤10000VPM | ||||||||||||||||||||
| Radiaalne jõud Raadiaaljõud | ≤2,5kgf | ||||||||||||||||||||
| Aksiaaljõud Aksiaaljõud | ≤1,5kgf | ||||||||||||||||||||
| Suurim survemõju teljel Peatael suurim lubatud surutav jõud | ≤15kgf | ||||||||||||||||||||
| Raadiaalvabaerinevus Raadiaalvabaerinevus | ≤0.1mm | ||||||||||||||||||||
| Aksiaalne vaba ruum Aksiaalne vaba ruum | ≤0.3mm | ||||||||||||||||||||
| Töötemperatuurivahemik Kasutustemperatuuri ulatus | -20℃ -120℃ | ||||||||||||||||||||
| Kommutaator Kommutatsiooni struktuur | Pärsitud | ||||||||||||||||||||
| Pöörlemis-suund Pöörlemis-suund | PWK / PVL | ||||||||||||||||||||
| Kõlas kohutus | ≤60dB | ||||||||||||||||||||
| DC-mootori tehnilised andmed DC-mootori parameetrid | |||||||||||||||||||||
| Väärtused 25-30 korral ℃ Mõõdetud tavalises temperatuuris | |||||||||||||||||||||
|
Mudel mudel |
Tunnustatud pingeline （V ） nomineline pinge |
Tühi koormus Tühi koormuse parameetrid |
Nimeline Nomineline parameeter |
Seisk Täisvõrta parameetrid |
*Vihje: Vasakul pool olevates andmetes on piiranguid, palun pöörduge meie personali poole rohkemate parameetrite infol. Vihje: Vasakul pool olevad andmetabelid sisaldavad piiratud arvu parameetreid, palun võtke ühendust toega, et saada rohkem teavet. |
||||||||||||||||
|
Kiirus Kiirus |
Praegu Jook |
Kiirus Kiirus |
Praegu Jook |
Moment Moment |
Tootmine Väljundvõimsus |
Eff Tõhusus |
Moment Moment |
Praegu Jook |
|||||||||||||
| rpm | mA | rpm | A | mN.m | W | % | mN.m | A | |||||||||||||
| RS555 | 12 | 5700 | 310 | 4560 | 1.26 | 20.56 | 9.82 | 65.01 | 61.68 | 9.52 | |||||||||||
| RS555 | 24 | 7600 | 220 | 6080 | 0.91 | 21.35 | 13.59 | 62.12 | 64.05 | 6.98 | |||||||||||
| Mootor koos gearboksi tehniline andmed Lambamootori parameetrid | |||||||||||||||||||||
| Gearboksi andmed Lambakastme parameetrid | |||||||||||||||||||||
|
Geaaredel Lambasuhetus n : 1 |
3.1 | 4.8 | 6.1 | 8.3 | 10.3 | 12.8 | 16.4 | 18.2 | 27.4 | 34.2 | 43.8 | 59.3 | 73 | 91.2 | 120 | 158 | 195 | 243 | 323 | ||
|
Gearstadiumite arv Lamba tasemeid |
2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 6 | ||
|
Gearboksi pikkus Lambakasti pikkus (mm) |
25.7 | 25.7 | 25.7 | 25.7 | 25.7 | 25.7 | 25.7 | 25.7 | 25.7 | 25.7 | 25.7 | 29.5 | 29.5 | 29.5 | 29.5 | 32.7 | 32.7 | 32.7 | 32.7 | ||
|
Toimivus Tõhusus (%) |
0.72 | 0.72 | 0.72 | 0.61 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.44 | 0.38 | 0.38 | 0.38 | 0.38 | ||
| RS555-12V-5700R | |||||||||||||||||||||
|
Tühi koorma kiirus Tühi koormus kiirus (TPH) |
1838.7 | 1187.5 | 934.4 | 686.7 | 553.4 | 445.3 | 347.6 | 313.2 | 208.0 | 166.7 | 130.1 | 96.1 | 78.1 | 62.5 | 47.5 | 36.1 | 29.2 | 23.5 | 17.6 | ||
|
Nimetatud kiirus Nimetuskiirus (TPH) |
1471.0 | 950.0 | 747.5 | 549.4 | 442.7 | 356.3 | 278.0 | 250.5 | 166.4 | 133.3 | 104.1 | 76.9 | 62.5 | 50.0 | 38.0 | 28.9 | 23.4 | 18.8 | 14.1 | ||
|
Nimetatud pöördemoment Nimetorm (N·m) |
0.046 | 0.071 | 0.091 | 0.105 | 0.130 | 0.162 | 0.207 | 0.195 | 0.294 | 0.367 | 0.470 | 0.541 | 0.666 | 0.832 | 1.095 | 1.225 | 1.512 | 1.884 | 2.500 | ||
|
Nimetatud pöördemoment Nimetorm (KG.CM) |
0.45 | 0.70 | 0.89 | 1.03 | 1.27 | 1.58 | 2.03 | 1.91 | 2.88 | 3.60 | 4.61 | 5.30 | 6.53 | 8.15 | 10.73 | 12.01 | 14.82 | 18.47 | 24.50 | ||
|
Nimetatud pöördemoment Nimetorm (LB.IN) |
0.52 | 0.81 | 1.02 | 1.18 | 1.47 | 1.82 | 2.34 | 2.21 | 3.32 | 4.14 | 5.31 | 6.11 | 7.52 | 9.39 | 12.36 | 13.83 | 17.07 | 21.27 | 28.23 | ||
| RS555-24V-7600R | |||||||||||||||||||||
|
Tühi koorma kiirus Tühi koormus kiirus (TPH) |
2451.6 | 1583.3 | 1245.9 | 915.7 | 737.9 | 593.8 | 463.4 | 417.6 | 277.4 | 222.2 | 173.5 | 128.2 | 104.1 | 83.3 | 63.3 | 48.1 | 39.0 | 31.3 | 23.5 | ||
|
Nimetatud kiirus Nimetuskiirus (TPH) |
1961.3 | 1266.7 | 996.7 | 732.5 | 590.3 | 475.0 | 370.7 | 334.1 | 221.9 | 177.8 | 138.8 | 102.5 | 83.3 | 66.7 | 50.7 | 38.5 | 31.2 | 25.0 | 18.8 | ||
|
Nimetatud pöördemoment Nimetorm (N·m) |
0.048 | 0.074 | 0.094 | 0.109 | 0.135 | 0.168 | 0.215 | 0.203 | 0.305 | 0.381 | 0.488 | 0.562 | 0.692 | 0.864 | 1.137 | 1.272 | 1.570 | 1.957 | 2.500 | ||
|
Nimetatud pöördemoment Nimetorm (KG.CM) |
0.47 | 0.73 | 0.92 | 1.07 | 1.32 | 1.64 | 2.11 | 1.99 | 2.99 | 3.74 | 4.78 | 5.51 | 6.78 | 8.47 | 11.14 | 12.47 | 15.39 | 19.18 | 24.50 | ||
|
Nimetatud pöördemoment Nimetorm (LB.IN) |
0.54 | 0.84 | 1.06 | 1.23 | 1.52 | 1.89 | 2.43 | 2.29 | 3.45 | 4.30 | 5.51 | 6.34 | 7.81 | 9.75 | 12.84 | 14.36 | 17.73 | 22.09 | 28.23 | ||

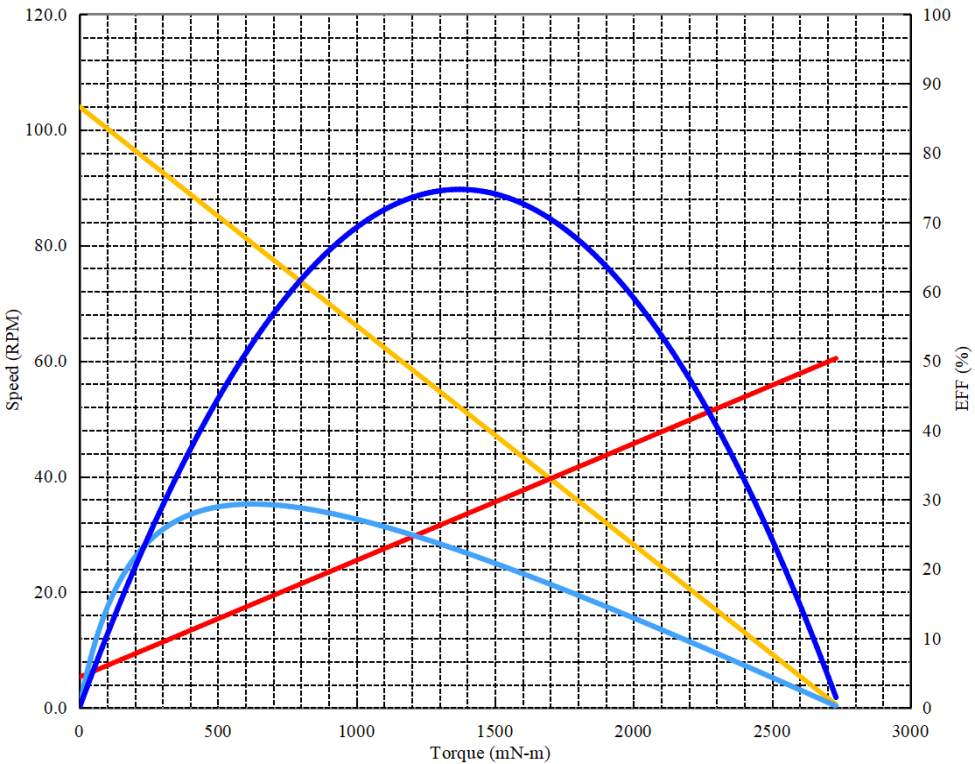

| Veeretagemootori joonistuskontsentratsioon Veeretagemootori kõver näidis | |||||||||||||||||||||
| projekt Töö nimi : | Kooskäigumotor | Päev Kuupäev : | 2025/3/26 | Jõudlus (ümbrites temperatuur 25-30 ℃ ) | |||||||||||||||||
| Mootori pöörlemiskiirus Kiirus : | 7600TPM | Täismahuga Mitteline : | 100% | Eff | Kiirendatud testimine, et vältida temperatuuri tõusu ja ülekoormuse kahjustust. | ||||||||||||||||
| Rataslahv Taseme number : | 5 | 10.0 | WATSID | Püsivoltiiv Püsivoltiiv laadimine : | 24 | Voltid | |||||||||||||||
| Geaaredel Lambasuhetus : | 73 | 5.0 | Amp. | Suund Suund : | CW/CCW | ||||||||||||||||
 |
Tühjalaadil Tühi koormuse parameetrid | ||||||||||||||||||||
| Kiirus Kiirus : | 104.0 | rpm | |||||||||||||||||||
| Praegu Jook : | 0.22 | ampeerid | |||||||||||||||||||
| Maksimaalsed ajutised parameetrid Suurimad hetkene parameetrid | |||||||||||||||||||||
| Moment Võrk : | 2702.37 | mN-m | |||||||||||||||||||
| Praegu Jook : | 2.53 | ampeerid | |||||||||||||||||||
| Maksimaalse efektiivsuse juures Kõrgeimate efektiivsuse punkti parameetrid | |||||||||||||||||||||
| Toimivus Tõhusus : | 29.4 | % | |||||||||||||||||||
| Moment Võrk : | 625.0 | mN-m | |||||||||||||||||||
| Kiirus Kiirus : | 80.3 | rpm | |||||||||||||||||||
| Praegu Jook : | 0.75 | ampeerid | |||||||||||||||||||
| Tootmine Väljundvõimsus : | 5.26 | WATSID | |||||||||||||||||||
| Maksimaalset väljundvõimsust kohal Maksimaalse väljundvõimsuse parameetrid | |||||||||||||||||||||
| Tootmine Väljundvõimsus : | 7.473 | WATSID | |||||||||||||||||||
| Moment Võrk : | 1372.4 | mN-m | |||||||||||||||||||
| Kiirus Kiirus : | 52.0 | rpm | |||||||||||||||||||
| Praegu Jook : | 1.38 | ampeerid | |||||||||||||||||||
| Tootmis kombinatsioon Muud lisad | |||||||||||||||||||||
| Tarvikud Nimi | Pinge Pinge | Resolutsioon Resolutsioon | Kanali arv | Märkus | |||||||||||||||||
| Magnetne enkoder magnetne enkoder | 5V-24V | 12ppr | A&B | ||||||||||||||||||
