Tootja kohandatud 12V DC käigumotor 300 pööret minutis 500 pööret minutis 0,1~3kg.cm 17MM 3V 5V 6V 18V 24V harjatud DC käigumotor
| Kooskäigumotor DC liigermootor | 0.4 Nm | 2 Watti | |||||||||||||||||||
| RF130 mikro juhtv dc mootor kaasneva rattaarega | Kombinatsiooniga | ||||||||||||||||||||
| Hall-i seanssikooder | |||||||||||||||||||||
| Sobib magneetkooderiga | |||||||||||||||||||||
| TJZ17RW Sarjas | |||||||||||||||||||||
| Mõõtedefigur Välismõõdedefigur (mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

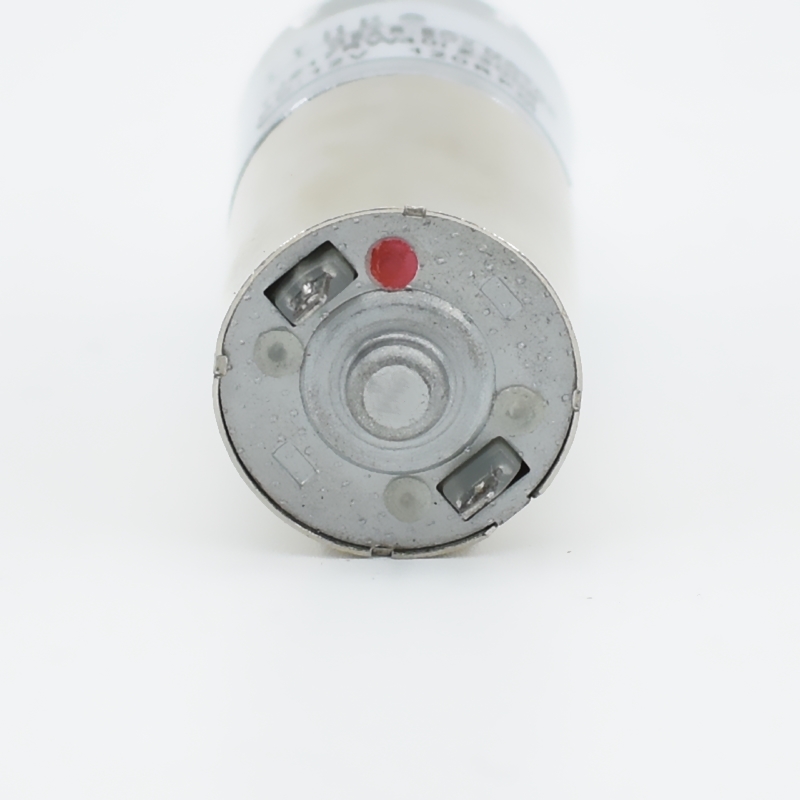

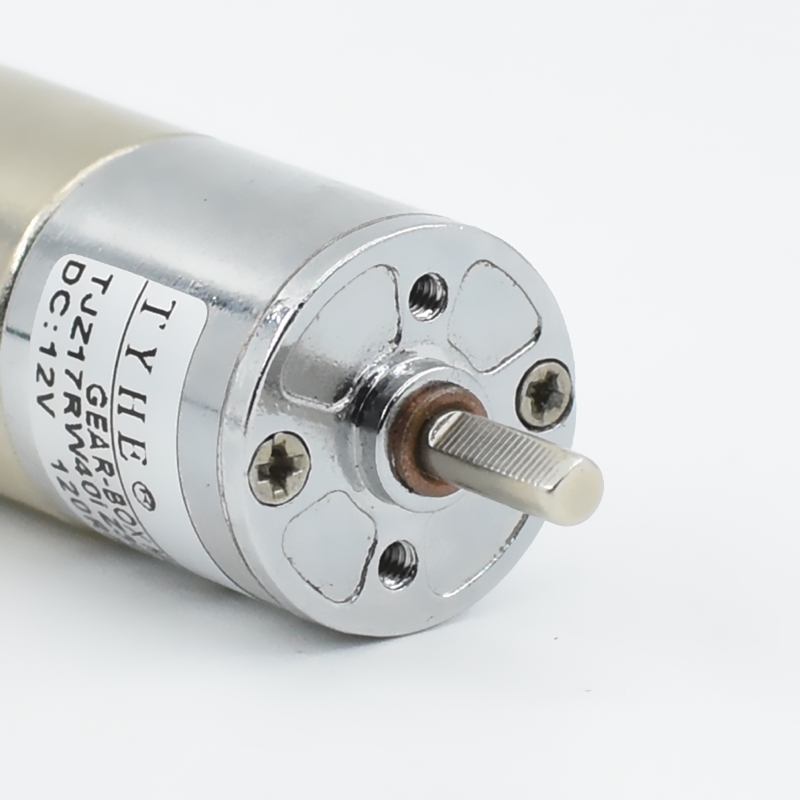

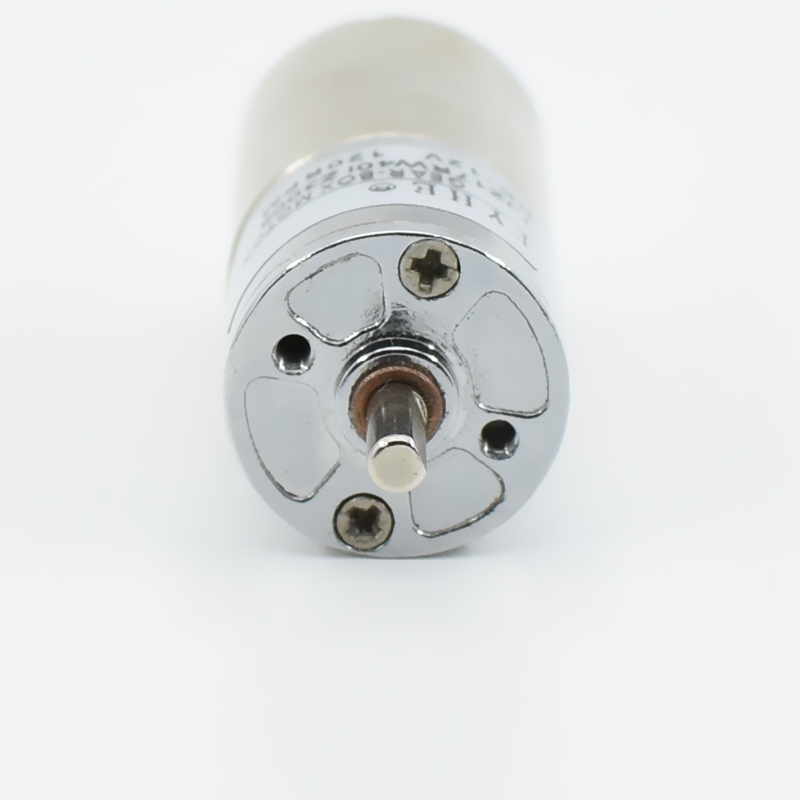

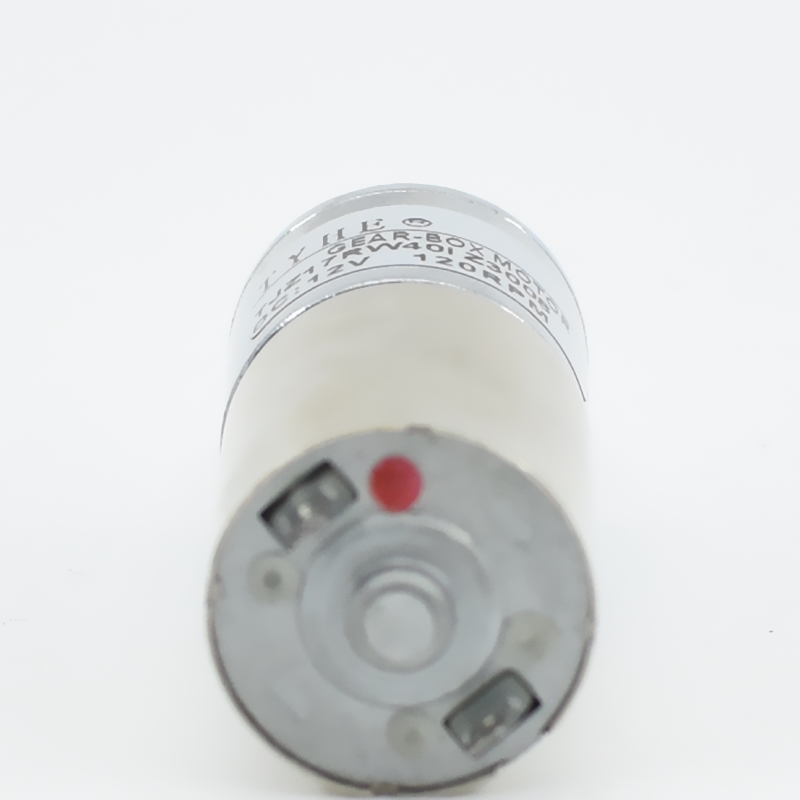

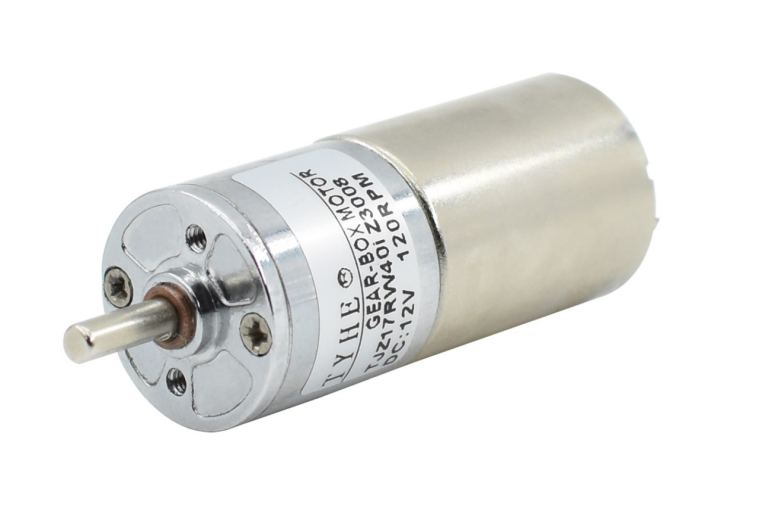

| Mootori pilt Mootori tegelik pilt | |||||||||||||||||||||
 | |||||||||||||||||||||
| Mootori omadused Mootori karakteristikud | |||||||||||||||||||||
| Korpuse materjal Installipinna materjal | tsinkseesliit Tseeniumligas | ||||||||||||||||||||
| Ratasahela materjal Rataste materjal | Pulbermetallurgia Pulvimetaall | ||||||||||||||||||||
| Tagasilöök Ratta tagasilöök | ≤2° | ||||||||||||||||||||
| Väljavõtte telgidel asetsevad plaadid Väljavõtutele asendatud plaadid | Öli telg Sisaldab ölitelgeid | ||||||||||||||||||||
| Soovitatav maksimaalne sisendkiirus Soovitatav suurim sisendkiirus | ≤10000VPM | ||||||||||||||||||||
| Radiaalne jõud Raadiaaljõud | ≤0,4kgf | ||||||||||||||||||||
| Aksiaaljõud Aksiaaljõud | ≤0,2kgf | ||||||||||||||||||||
| Suurim survemõju teljel Peatael suurim lubatud surutav jõud | ≤2kgf | ||||||||||||||||||||
| Raadiaalvabaerinevus Raadiaalvabaerinevus | ≤0.1mm | ||||||||||||||||||||
| Aksiaalne vaba ruum Aksiaalne vaba ruum | ≤0.3mm | ||||||||||||||||||||
| Töötemperatuurivahemik Kasutustemperatuuri ulatus | -20℃ -120℃ | ||||||||||||||||||||
| Kommutaator Kommutatsiooni struktuur | Pärsitud | ||||||||||||||||||||
| Pöörlemis-suund Pöörlemis-suund | PWK / PVL | ||||||||||||||||||||
| Kõlas kohutus | ≤40dB | ||||||||||||||||||||
| DC-mootori tehnilised andmed DC-mootori parameetrid | |||||||||||||||||||||
| Väärtused 25-30 korral ℃ Mõõdetud tavalises temperatuuris | |||||||||||||||||||||
|
Mudel mudel |
Tunnustatud pingeline （V ） nomineline pinge |
Tühi koormus Tühi koormuse parameetrid |
Nimeline Nomineline parameeter |
Seisk Täisvõrta parameetrid |
*Vihje: Vasakul pool olevates andmetes on piiranguid, palun pöörduge meie personali poole rohkemate parameetrite infol. Vihje: Vasakul pool olevad andmetabelid sisaldavad piiratud arvu parameetreid, palun võtke ühendust toega, et saada rohkem teavet. |
||||||||||||||||
|
Kiirus Kiirus |
Praegu Jook |
Kiirus Kiirus |
Praegu Jook |
Moment Moment |
Tootmine Väljundvõimsus |
Eff Tõhusus |
Moment Moment |
Praegu Jook |
|||||||||||||
| rpm | mA | rpm | A | mN.m | W | % | mN.m | A | |||||||||||||
| RF130 | 6 | 6500 | 31 | 5200 | 0.10 | 0.75 | 0.41 | 68.18 | 2.25 | 0.64 | |||||||||||
| RF130 | 12 | 5500 | 12 | 4400 | 0.04 | 0.67 | 0.31 | 69.21 | 2.01 | 0.23 | |||||||||||
| Mootor koos gearboksi tehniline andmed Lambamootori parameetrid | |||||||||||||||||||||
| Gearboksi andmed Lambakastme parameetrid | |||||||||||||||||||||
|
Geaaredel Lambasuhetus n : 1 |
4.4 | 9.1 | 19.1 | 40 | 83.5 | 175 | 365 | ||||||||||||||
|
Gearstadiumite arv Lamba tasemeid |
2 | 3 | 4 | 5 | 6 | 7 | 8 | ||||||||||||||
|
Gearboksi pikkus Lambakasti pikkus (mm) |
16.5 | 16.5 | 16.5 | 16.5 | 18.5 | 20.5 | 22.5 | ||||||||||||||
|
Toimivus Tõhusus (%) |
0.72 | 0.61 | 0.52 | 0.44 | 0.38 | 0.32 | 0.27 | ||||||||||||||
| RF130-6V-6500R | |||||||||||||||||||||
|
Tühi koorma kiirus Tühi koormus kiirus (TPH) |
1477.3 | 714.3 | 340.3 | 162.5 | 77.8 | 37.1 | 17.8 | ||||||||||||||
|
Nimetatud kiirus Nimetuskiirus (TPH) |
1181.8 | 571.4 | 272.3 | 130.0 | 62.3 | 29.7 | 14.2 | ||||||||||||||
|
Nimetatud pöördemoment Nimetorm (N·m) |
0.002 | 0.004 | 0.007 | 0.013 | 0.024 | 0.042 | 0.075 | ||||||||||||||
|
Nimetatud pöördemoment Nimetorm (KG.CM) |
0.02 | 0.04 | 0.07 | 0.13 | 0.23 | 0.41 | 0.73 | ||||||||||||||
|
Nimetatud pöördemoment Nimetorm (LB.IN) |
0.03 | 0.05 | 0.08 | 0.15 | 0.27 | 0.48 | 0.84 | ||||||||||||||
| RF130-12V-5500R | |||||||||||||||||||||
|
Tühi koorma kiirus Tühi koormus kiirus (TPH) |
1250.0 | 604.4 | 288.0 | 137.5 | 65.9 | 31.4 | 15.1 | ||||||||||||||
|
Nimetatud kiirus Nimetuskiirus (TPH) |
1000.0 | 483.5 | 230.4 | 110.0 | 52.7 | 25.1 | 12.1 | ||||||||||||||
|
Nimetatud pöördemoment Nimetorm (N·m) |
0.002 | 0.004 | 0.007 | 0.012 | 0.021 | 0.038 | 0.067 | ||||||||||||||
|
Nimetatud pöördemoment Nimetorm (KG.CM) |
0.02 | 0.04 | 0.07 | 0.12 | 0.21 | 0.37 | 0.65 | ||||||||||||||
|
Nimetatud pöördemoment Nimetorm (LB.IN) |
0.02 | 0.04 | 0.08 | 0.13 | 0.24 | 0.42 | 0.75 | ||||||||||||||

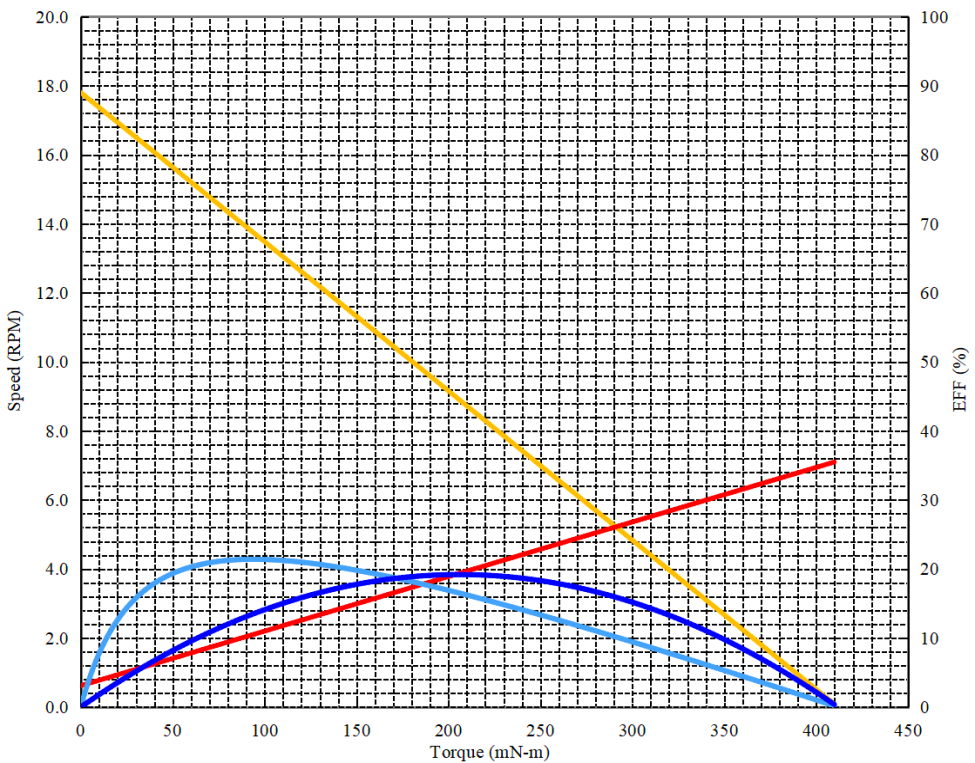

| Veeretagemootori joonistuskontsentratsioon Veeretagemootori kõver näidis | |||||||||||||||||||||
| projekt Töö nimi : | Kooskäigumotor | Päev Kuupäev : | 2025/3/26 | Jõudlus (ümbrites temperatuur 25-30 ℃ ) | |||||||||||||||||
| Mootori pöörlemiskiirus Kiirus : | 6500RPM | Täismahuga Mitteline : | 100% | Eff | Kiirendatud testimine, et vältida temperatuuri tõusu ja ülekoormuse kahjustust. | ||||||||||||||||
| Rataslahv Taseme number : | 8 | 1.0 | WATSID | Püsivoltiiv Püsivoltiiv laadimine : | 6 | Voltid | |||||||||||||||
| Geaaredel Lambasuhetus : | 365 | 1.0 | Amp. | Suund Suund : | CW/CCW | ||||||||||||||||
 |
Tühjalaadil Tühi koormuse parameetrid | ||||||||||||||||||||
| Kiirus Kiirus : | 17.8 | rpm | |||||||||||||||||||
| Praegu Jook : | 0.03 | ampeerid | |||||||||||||||||||
| Maksimaalsed ajutised parameetrid Suurimad hetkene parameetrid | |||||||||||||||||||||
| Moment Võrk : | 416.50 | mN-m | |||||||||||||||||||
| Praegu Jook : | 0.36 | ampeerid | |||||||||||||||||||
| Maksimaalse efektiivsuse juures Kõrgeimate efektiivsuse punkti parameetrid | |||||||||||||||||||||
| Toimivus Tõhusus : | 21.4 | % | |||||||||||||||||||
| Moment Võrk : | 93.8 | mN-m | |||||||||||||||||||
| Kiirus Kiirus : | 13.7 | rpm | |||||||||||||||||||
| Praegu Jook : | 0.11 | ampeerid | |||||||||||||||||||
| Tootmine Väljundvõimsus : | 0.13 | WATSID | |||||||||||||||||||
| Maksimaalset väljundvõimsust kohal Maksimaalse väljundvõimsuse parameetrid | |||||||||||||||||||||
| Tootmine Väljundvõimsus : | 0.192 | WATSID | |||||||||||||||||||
| Moment Võrk : | 205.9 | mN-m | |||||||||||||||||||
| Kiirus Kiirus : | 8.9 | rpm | |||||||||||||||||||
| Praegu Jook : | 0.19 | ampeerid | |||||||||||||||||||
| Tootmis kombinatsioon Muud lisad | |||||||||||||||||||||
| Tarvikud Nimi | Pinge Pinge | Resolutsioon Resolutsioon | Kanali arv | Märkus | |||||||||||||||||
| Magnetne enkoder magnetne enkoder | 5V-24V | 12ppr | A&B | ||||||||||||||||||
