TYHE Kõrge võimsusega 60GX 12 volt 24 volt 24v 5 pöörlemiskiirust 20 pöörlemiskiirust 50nm 500kgcm 250 watt 200w harjatud alalisvoolune planeedivärgmootor
| Kooskõlaline planeedivarustuse mootor DC planeetlisa mootor | 25 Nm | 200 Watti | |||||||||||||||||||
| 63126ZY mikro juhtmeega DC-motor planeetkarvaga | Kombinatsiooniga | ||||||||||||||||||||
| Enkoder & Pöörde | |||||||||||||||||||||
| Toimib enkodera ja pöördega | |||||||||||||||||||||
| TJX60R63126S Series | |||||||||||||||||||||

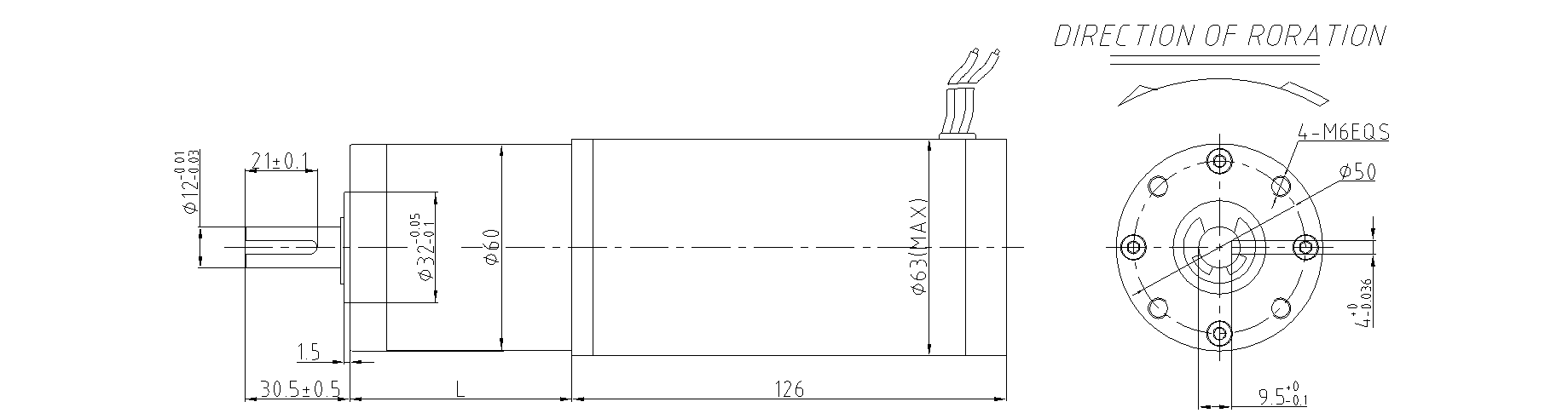

| Mõõtedefigur Välismõõdedefigur (mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

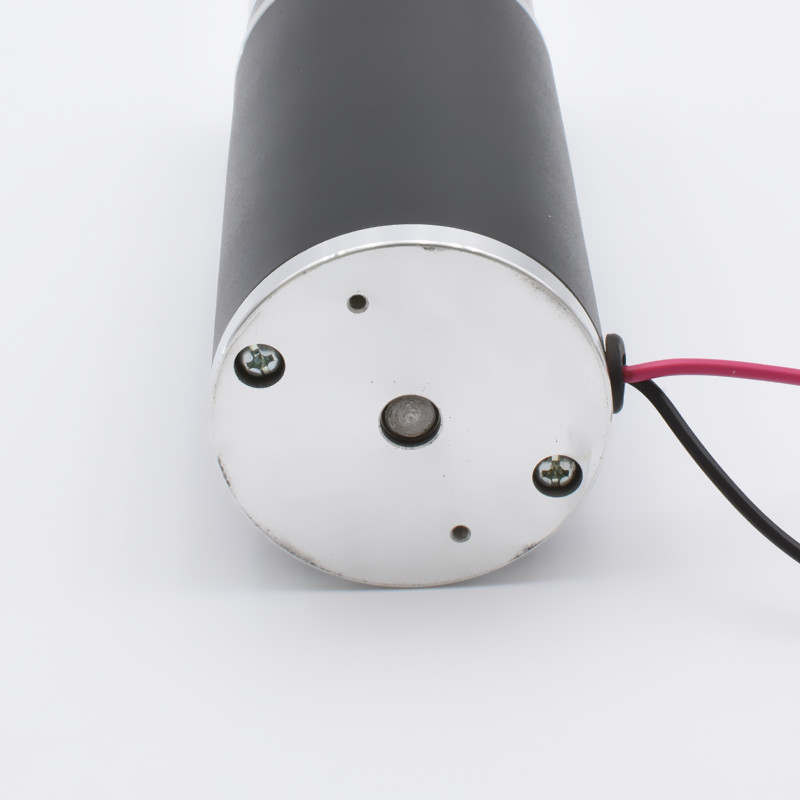

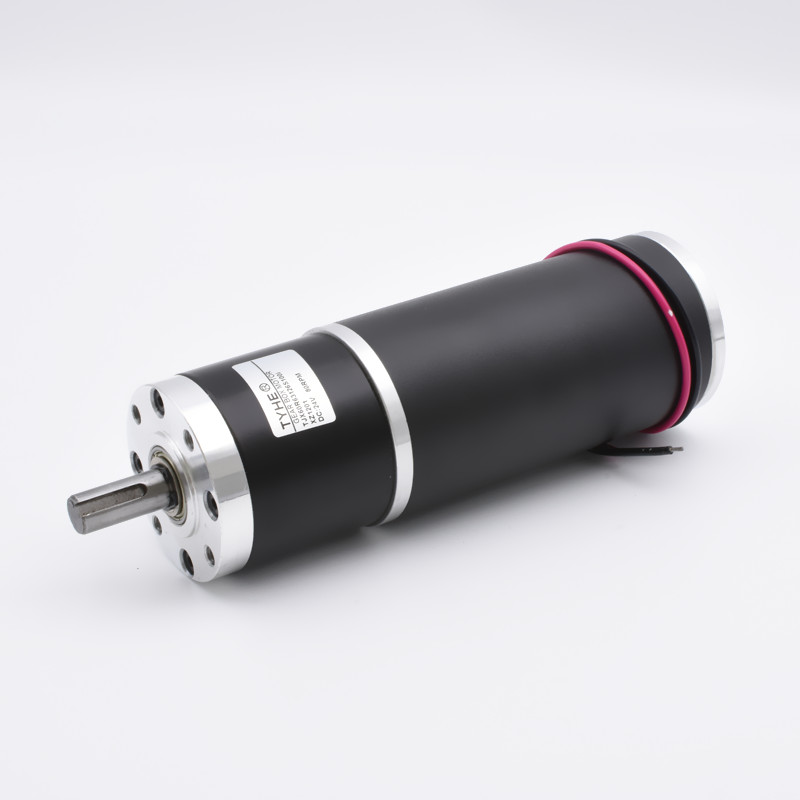

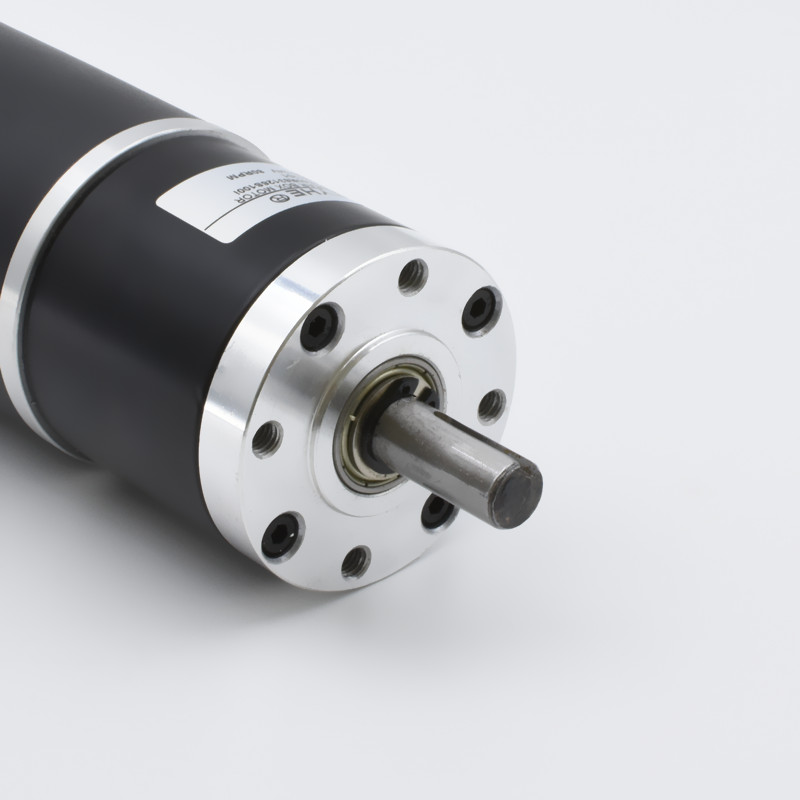

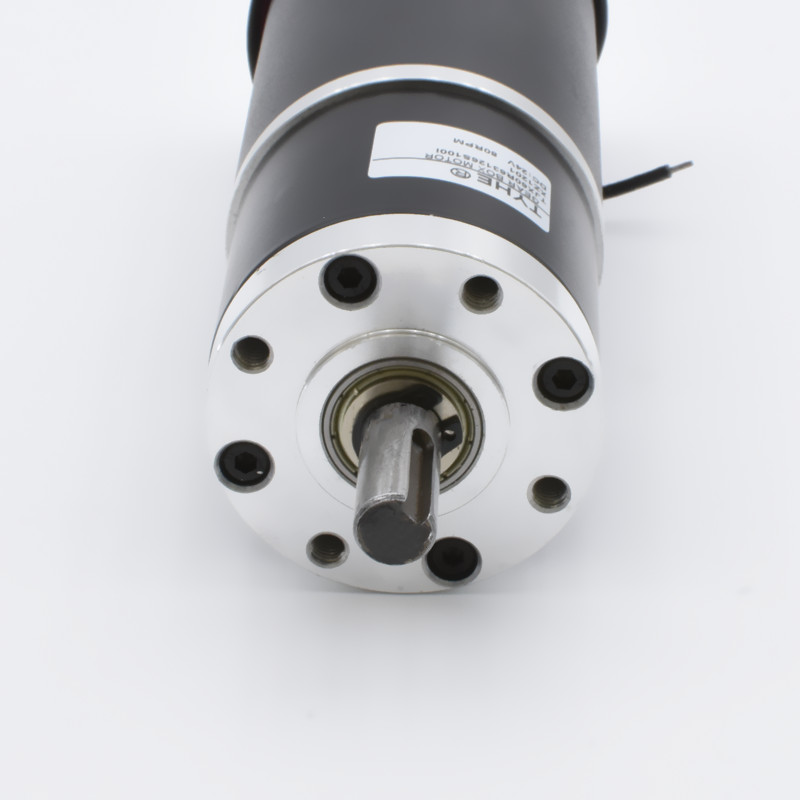

| Mootori pilt Mootori tegelik pilt | |||||||||||||||||||||
 | |||||||||||||||||||||
| Mootori omadused Mootori karakteristikud | |||||||||||||||||||||
| Korpuse materjal Installipinna materjal | tsinkseesliit Tseeniumligas | ||||||||||||||||||||
| Ratasahela materjal Rataste materjal | Teras Terav | ||||||||||||||||||||
| Tagasilöök Ratta tagasilöök | ≤2° | ||||||||||||||||||||
| Väljavõtte telgidel asetsevad plaadid Väljavõtutele asendatud plaadid | Palavplaat Palavplaat | ||||||||||||||||||||
| Soovitatav maksimaalne sisendkiirus Soovitatav suurim sisendkiirus | ≤8000RPM | ||||||||||||||||||||
| Radiaalne jõud Raadiaaljõud | ≤25kgf | ||||||||||||||||||||
| Aksiaaljõud Aksiaaljõud | ≤10kgf | ||||||||||||||||||||
| Suurim survemõju teljel Peatael suurim lubatud surutav jõud | ≤50kgf | ||||||||||||||||||||
| Raadiaalvabaerinevus Raadiaalvabaerinevus | ≤0.1mm | ||||||||||||||||||||
| Aksiaalne vaba ruum Aksiaalne vaba ruum | ≤0.4mm | ||||||||||||||||||||
| Töötemperatuurivahemik Kasutustemperatuuri ulatus | -20℃ -120℃ | ||||||||||||||||||||
| Kommutaator Kommutatsiooni struktuur | Pärsitud | ||||||||||||||||||||
| Pöörlemis-suund Pöörlemis-suund | PWK / PVL | ||||||||||||||||||||
| Kõlas kohutus | ≤70dB | ||||||||||||||||||||
| DC-mootori tehnilised andmed DC-mootori parameetrid | |||||||||||||||||||||
| Väärtused 25-30 korral ℃ Mõõdetud tavalises temperatuuris | |||||||||||||||||||||
|
Mudel mudel |
Tunnustatud pingeline （V ） nomineline pinge |
Tühi koormus Tühi koormuse parameetrid |
Nimeline Nomineline parameeter |
Seisk Täisvõrta parameetrid |
*Vihje: Vasakul pool olevates andmetes on piiranguid, palun pöörduge meie personali poole rohkemate parameetrite infol. Vihje: Vasakul pool olevad andmetabelid sisaldavad piiratud arvu parameetreid, palun võtke ühendust toega, et saada rohkem teavet. |
||||||||||||||||
|
Kiirus Kiirus |
Praegu Jook |
Kiirus Kiirus |
Praegu Jook |
Moment Moment |
Tootmine Väljundvõimsus |
Eff Tõhusus |
Moment Moment |
Praegu Jook |
|||||||||||||
| rpm | mA | rpm | A | mN.m | W | % | mN.m | A | |||||||||||||
| 63126 | 24 | 5000 | 850 | 4000 | 5.18 | 203.80 | 85.36 | 68.73 | 611.40 | 46.80 | |||||||||||
| 63126 | 24 | 8000 | 1500 | 6400 | 7.92 | 195.60 | 131.08 | 68.99 | 586.80 | 68.00 | |||||||||||
| Mootor koos gearboksi tehniline andmed Lambamootori parameetrid | |||||||||||||||||||||
| Gearboksi andmed Lambakastme parameetrid | |||||||||||||||||||||
|
Geaaredel Lambasuhetus n : 1 |
3.7 | 5.2 | 13.7 | 19.2 | 26.9 | 51 | 71 | 100 | 139 | 189 | 264 | 369 | 512 | 721 | 977 | 1367 | 1911 | 2672 | 3639 | ||
|
Gearstadiumite arv Lamba tasemeid |
1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | ||
|
Gearboksi pikkus Lambakasti pikkus (mm) |
30.8 | 30.8 | 44 | 44 | 44 | 57.5 | 57.5 | 57.5 | 57.5 | 72.5 | 72.5 | 72.5 | 72.5 | 72.5 | 87.5 | 87.5 | 87.5 | 87.5 | 87.5 | ||
|
Toimivus Tõhusus (%) |
0.85 | 0.85 | 0.72 | 0.72 | 0.72 | 0.61 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.44 | 0.44 | ||
| 63126ZY-24V-5000R | |||||||||||||||||||||
|
Tühi koorma kiirus Tühi koormus kiirus (TPH) |
1351.4 | 961.5 | 365.0 | 260.4 | 185.9 | 98.0 | 70.4 | 50.0 | 36.0 | 26.5 | 18.9 | 13.6 | 9.8 | 6.9 | 5.1 | 3.7 | 2.6 | 1.9 | 1.4 | ||
|
Nimetatud kiirus Nimetuskiirus (TPH) |
1081.1 | 769.2 | 292.0 | 208.3 | 148.7 | 78.4 | 56.3 | 40.0 | 28.8 | 21.2 | 15.2 | 10.8 | 7.8 | 5.5 | 4.1 | 2.9 | 2.1 | 1.5 | 1.1 | ||
|
Nimetatud pöördemoment Nimetorm (N·m) |
0.641 | 0.901 | 2.017 | 2.827 | 3.961 | 6.383 | 8.886 | 12.516 | 17.397 | 20.107 | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 | ||
|
Nimetatud pöördemoment Nimetorm (KG.CM) |
6.28 | 8.83 | 19.77 | 27.71 | 38.82 | 62.55 | 87.09 | 122.66 | 170.49 | 197.05 | 245.00 | 245.00 | 245.00 | 245.00 | 245.00 | 245.00 | 245.00 | 245.00 | 245.00 | ||
|
Nimetatud pöördemoment Nimetorm (LB.IN) |
7.24 | 10.17 | 22.78 | 31.92 | 44.72 | 72.07 | 100.33 | 141.31 | 196.43 | 227.02 | 282.27 | 282.27 | 282.27 | 282.27 | 282.27 | 282.27 | 282.27 | 282.27 | 282.27 | ||
| 63126ZY-24V-8000R | |||||||||||||||||||||
|
Tühi koorma kiirus Tühi koormus kiirus (TPH) |
2162.2 | 1538.5 | 583.9 | 416.7 | 297.4 | 156.9 | 112.7 | 80.0 | 57.6 | 42.3 | 30.3 | 21.7 | 15.6 | 11.1 | 8.2 | 5.9 | 4.2 | 3.0 | 2.2 | ||
|
Nimetatud kiirus Nimetuskiirus (TPH) |
1729.7 | 1230.8 | 467.2 | 333.3 | 237.9 | 125.5 | 90.1 | 64.0 | 46.0 | 33.9 | 24.2 | 17.3 | 12.5 | 8.9 | 6.6 | 4.7 | 3.3 | 2.4 | 1.8 | ||
|
Nimetatud pöördemoment Nimetorm (N·m) |
0.615 | 0.865 | 1.936 | 2.713 | 3.802 | 6.126 | 8.529 | 12.012 | 16.697 | 19.298 | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 | ||
|
Nimetatud pöördemoment Nimetorm (KG.CM) |
6.03 | 8.47 | 18.97 | 26.59 | 37.26 | 60.04 | 83.58 | 117.72 | 163.63 | 189.12 | 245.00 | 245.00 | 245.00 | 245.00 | 245.00 | 245.00 | 245.00 | 245.00 | 245.00 | ||
|
Nimetatud pöördemoment Nimetorm (LB.IN) |
6.95 | 9.76 | 21.86 | 30.64 | 42.92 | 69.17 | 96.30 | 135.63 | 188.52 | 217.89 | 282.27 | 282.27 | 282.27 | 282.27 | 282.27 | 282.27 | 282.27 | 282.27 | 282.27 | ||

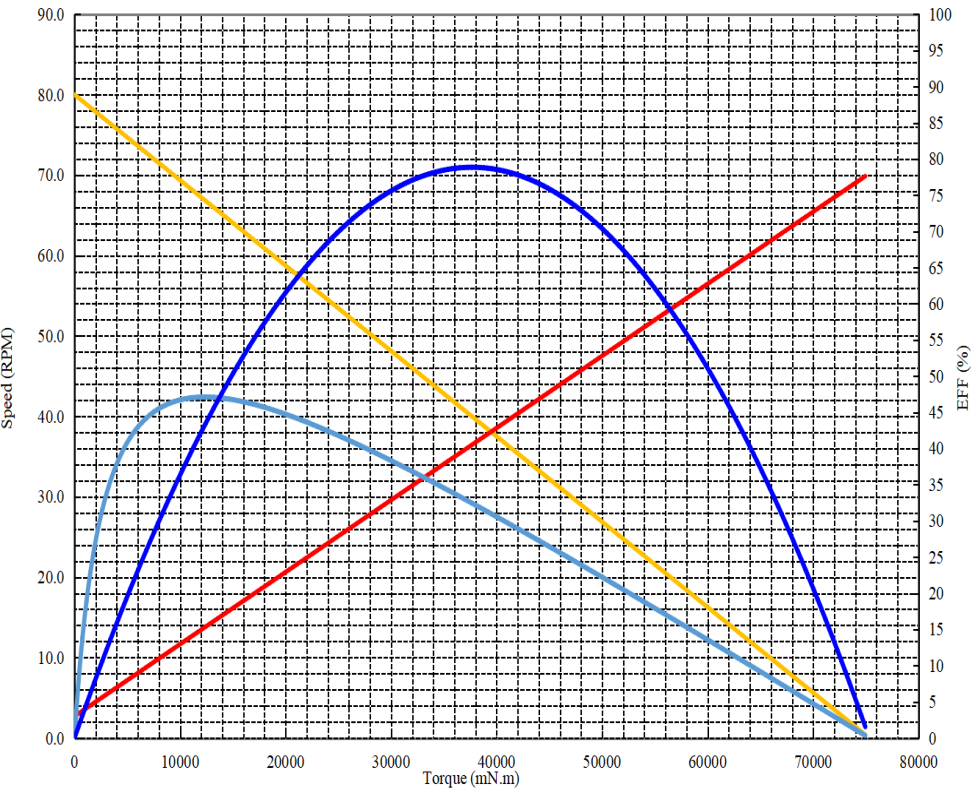

| Veeretagemootori joonistuskontsentratsioon Veeretagemootori kõver näidis | |||||||||||||||||||||
| projekt Töö nimi : | Kooskäigumotor | Päev Kuupäev : | 2025/3/26 | Jõudlus (ümbrites temperatuur 25-30 ℃ ) | |||||||||||||||||
| Mootori pöörlemiskiirus Kiirus : | 8000TPH | Täismahuga Mitteline : | 100% | Eff | Kiirendatud testimine, et vältida temperatuuri tõusu ja ülekoormuse kahjustust. | ||||||||||||||||
| Rataslahv Taseme number : | 3 | 100.0 | WATSID | Püsivoltiiv Püsivoltiiv laadimine : | 24 | Voltid | |||||||||||||||
| Geaaredel Lambasuhetus : | 100 | 50.0 | Amp. | Suund Suund : | CW/CCW | ||||||||||||||||
 |
Tühjalaadil Tühi koormuse parameetrid | ||||||||||||||||||||
| Kiirus Kiirus : | 80.0 | rpm | |||||||||||||||||||
| Praegu Jook : | 1.50 | ampeerid | |||||||||||||||||||
| Maksimaalsed ajutised parameetrid Suurimad hetkene parameetrid | |||||||||||||||||||||
| Moment Võrk : | 74045.04 | mN-m | |||||||||||||||||||
| Praegu Jook : | 39.00 | ampeerid | |||||||||||||||||||
| Maksimaalse efektiivsuse juures Kõrgeimate efektiivsuse punkti parameetrid | |||||||||||||||||||||
| Toimivus Tõhusus : | 47.1 | % | |||||||||||||||||||
| Moment Võrk : | 12347.7 | mN-m | |||||||||||||||||||
| Kiirus Kiirus : | 66.9 | rpm | |||||||||||||||||||
| Praegu Jook : | 7.65 | ampeerid | |||||||||||||||||||
| Tootmine Väljundvõimsus : | 86.48 | WATSID | |||||||||||||||||||
| Maksimaalset väljundvõimsust kohal Maksimaalse väljundvõimsuse parameetrid | |||||||||||||||||||||
| Tootmine Väljundvõimsus : | 157.716 | WATSID | |||||||||||||||||||
| Moment Võrk : | 37654.8 | mN-m | |||||||||||||||||||
| Kiirus Kiirus : | 40.0 | rpm | |||||||||||||||||||
| Praegu Jook : | 20.25 | ampeerid | |||||||||||||||||||
| Tootmis kombinatsioon Muud lisad | |||||||||||||||||||||
| Tarvikud Nimi | Pinge Pinge | Resolutsioon Resolutsioon | Kanali arv | Märkus | |||||||||||||||||
| Magnetne enkoder magnetne enkoder | 5V-24V | 13ppr | A&B | ||||||||||||||||||
| φ55-Brake lõhk | 12V-24V | / | / | ||||||||||||||||||
| Optiline enkoder optiline enkoder | 5V-24V | 100ppr, 200ppr, 256ppr, 360ppr, 400ppr, 512ppr, 1000ppr | A&B | ||||||||||||||||||
