Tootja 57 mm planeedikasutus 12v 24v 50w 95w 120w 150w watt 20nm 30nm 100 rpm harjutuseta alalisvoolutootor
| Kooskõlaline planeedivarustuse mootor DC planeetlisa mootor | 25 Nm | 150 Watti | |||||||||||||||||||
| 5795BL mikro brushless dc mootor planeetredoga | Funktsioonide jaoks | ||||||||||||||||||||
| PWM juhtimine, P/V, FG | |||||||||||||||||||||
| PWM juhtimine, positiivne/negatiivne suund, kiirus tagasiside | |||||||||||||||||||||
| TJX57R5795BL Sarja | |||||||||||||||||||||

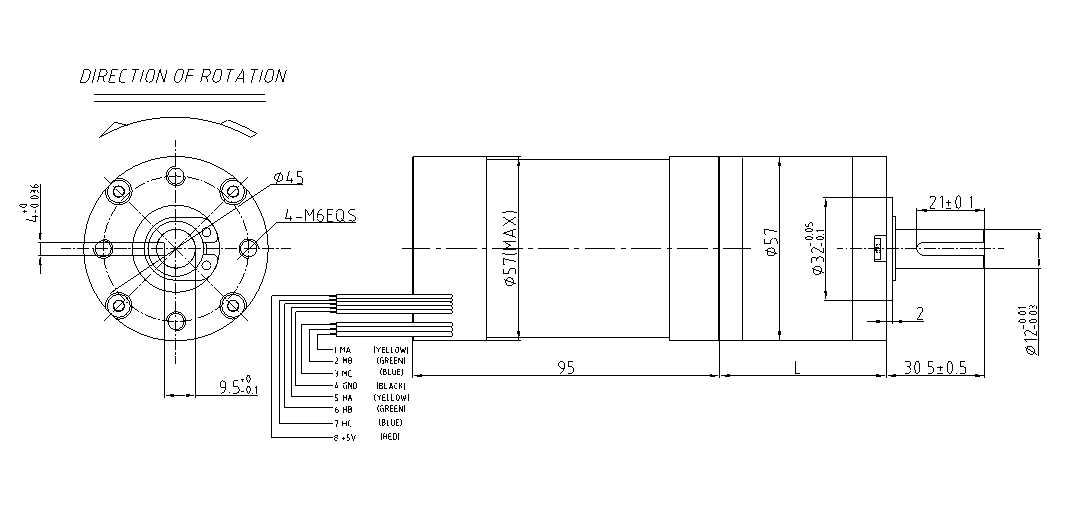

| Mõõtedefigur Välismõõdedefigur (mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

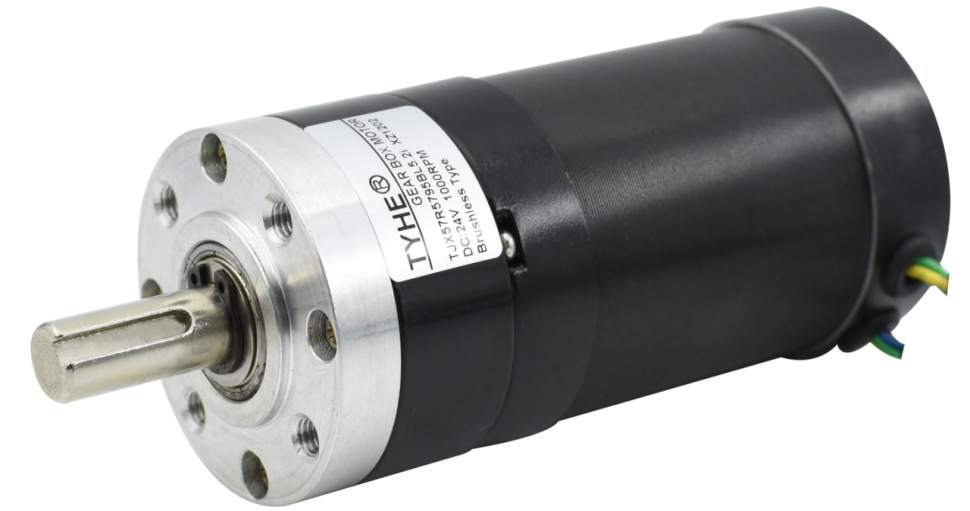

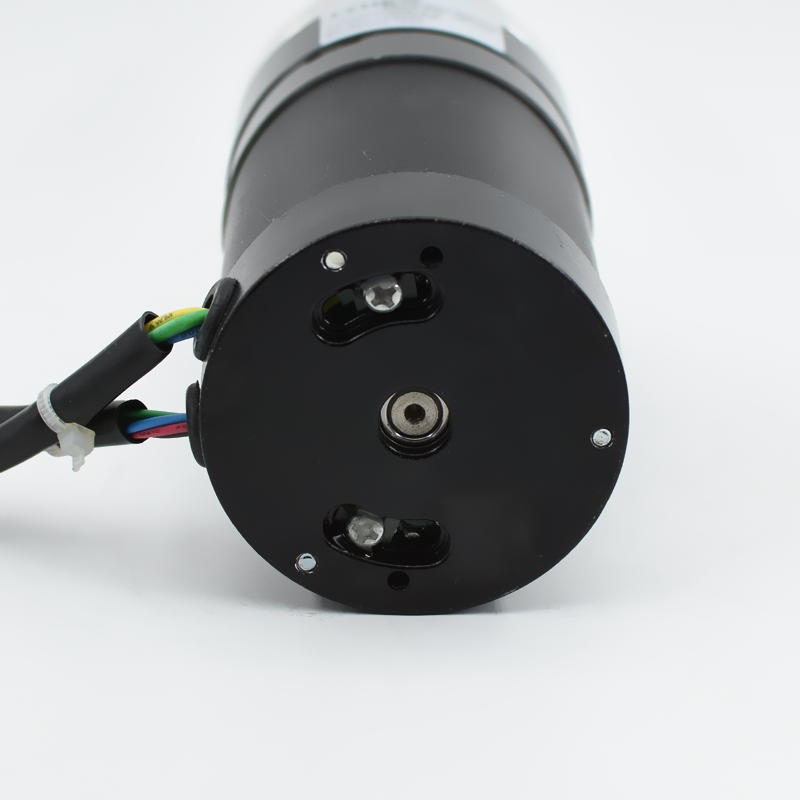

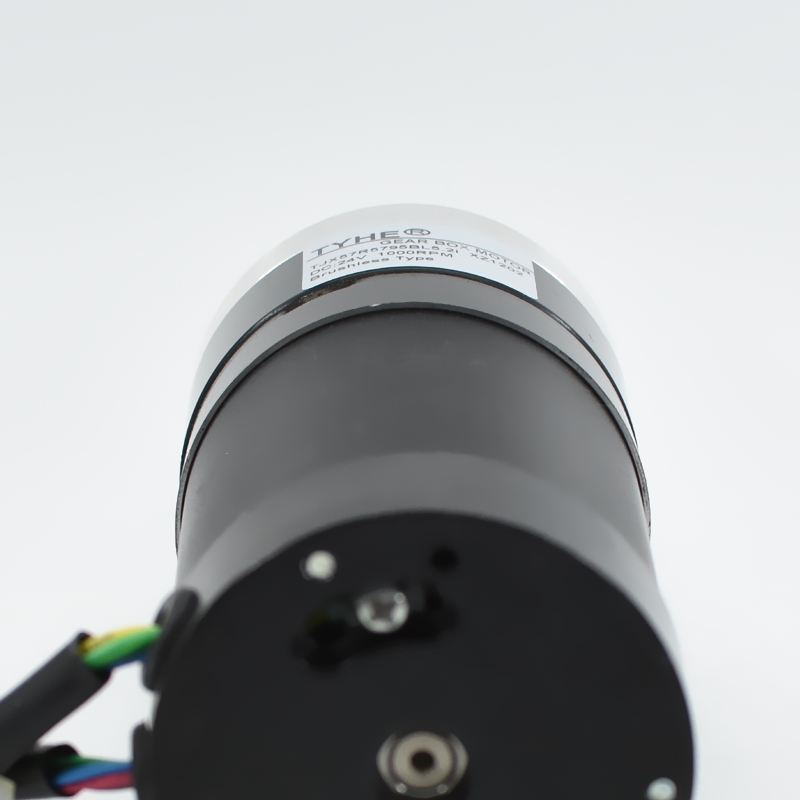

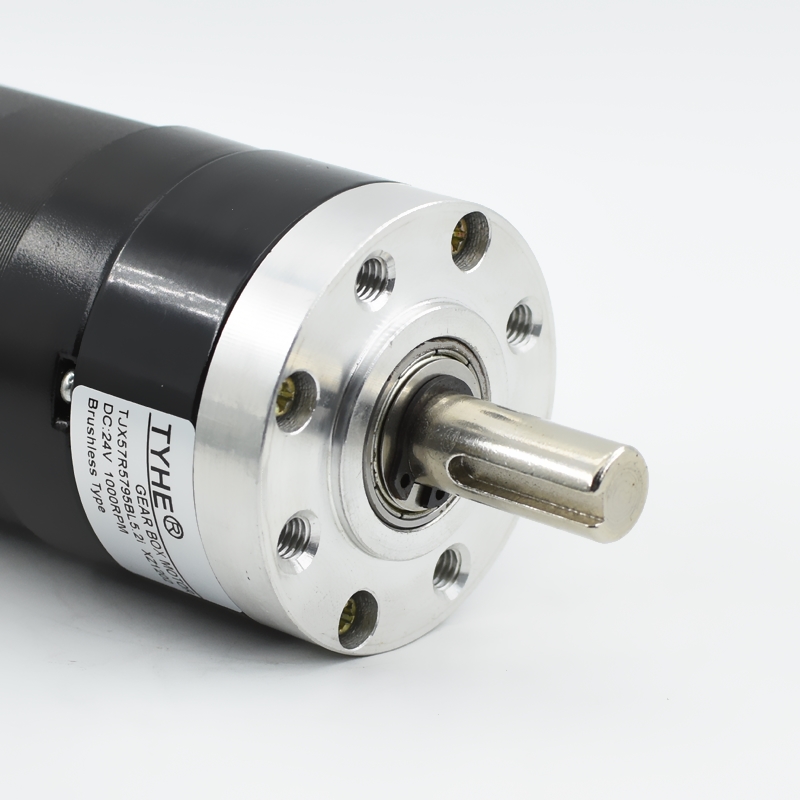

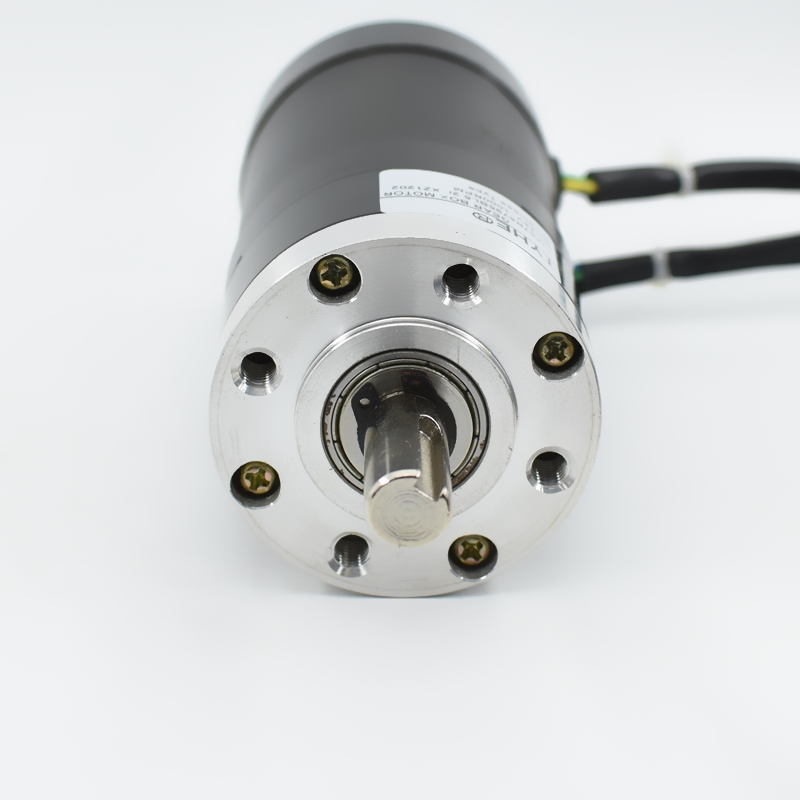

| Mootori pilt Mootori tegelik pilt | |||||||||||||||||||||
 | |||||||||||||||||||||
| Mootori omadused Mootori karakteristikud | |||||||||||||||||||||
| Korpuse materjal Installipinna materjal | tsinkseesliit Tseeniumligas | ||||||||||||||||||||
| Ratasahela materjal Rataste materjal | Teras Terav | ||||||||||||||||||||
| Tagasilöök Ratta tagasilöök | ≤2° | ||||||||||||||||||||
| Väljavõtte telgidel asetsevad plaadid Väljavõtutele asendatud plaadid | Palavplaat Palavplaat | ||||||||||||||||||||
| Soovitatav maksimaalne sisendkiirus Soovitatav suurim sisendkiirus | ≤7000TPM | ||||||||||||||||||||
| Radiaalne jõud Raadiaaljõud | ≤25kgf | ||||||||||||||||||||
| Aksiaaljõud Aksiaaljõud | ≤10kgf | ||||||||||||||||||||
| Suurim survemõju teljel Peatael suurim lubatud surutav jõud | ≤50kgf | ||||||||||||||||||||
| Raadiaalvabaerinevus Raadiaalvabaerinevus | ≤0.1mm | ||||||||||||||||||||
| Aksiaalne vaba ruum Aksiaalne vaba ruum | ≤0.4mm | ||||||||||||||||||||
| Töötemperatuurivahemik Kasutustemperatuuri ulatus | -20℃ -120℃ | ||||||||||||||||||||
| Kommutaator Kommutatsiooni struktuur | HARJATA | ||||||||||||||||||||
| Pöörlemis-suund Pöörlemis-suund | PWK / PVL | ||||||||||||||||||||
| Kõlas kohutus | ≤70dB | ||||||||||||||||||||
| DC-mootori tehnilised andmed DC-mootori parameetrid | |||||||||||||||||||||
| Väärtused 25-30 korral ℃ Mõõdetud tavalises temperatuuris | |||||||||||||||||||||
|
Mudel mudel |
Tunnustatud pingeline （V ） nomineline pinge |
Tühi koormus Tühi koormuse parameetrid |
Nimeline Nomineline parameeter |
Seisk Täisvõrta parameetrid |
*Vihje: Vasakul pool olevates andmetes on piiranguid, palun pöörduge meie personali poole rohkemate parameetrite infol. Vihje: Vasakul pool olevad andmetabelid sisaldavad piiratud arvu parameetreid, palun võtke ühendust toega, et saada rohkem teavet. |
||||||||||||||||
|
Kiirus Kiirus |
Praegu Jook |
Kiirus Kiirus |
Praegu Jook |
Moment Moment |
Tootmine Väljundvõimsus |
Eff Tõhusus |
Moment Moment |
Praegu Jook |
|||||||||||||
| rpm | mA | rpm | A | mN.m | W | % | mN.m | A | |||||||||||||
| 5795BL | 24 | 5100 | 1120 | 4080 | 5.00 | 187.62 | 80.16 | 66.83 | 562.86 | 26.54 | |||||||||||
| 5795BL | 24 | 6000 | 1400 | 4800 | 5.70 | 188.50 | 94.74 | 69.30 | 565.50 | 28.77 | |||||||||||
| Mootor koos gearboksi tehniline andmed Lambamootori parameetrid | |||||||||||||||||||||
| Gearboksi andmed Lambakastme parameetrid | |||||||||||||||||||||
|
Geaaredel Lambasuhetus n : 1 |
3.7 | 5.2 | 13.7 | 19.2 | 26.9 | 51 | 71 | 100 | 139 | 189 | 264 | 369 | 512 | 721 | 977 | 1367 | 1911 | 2672 | 3639 | ||
|
Gearstadiumite arv Lamba tasemeid |
1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | ||
|
Gearboksi pikkus Lambakasti pikkus (mm) |
29.7 | 29.7 | 39.4 | 39.4 | 39.4 | 49.1 | 49.1 | 49.1 | 49.1 | 60.3 | 60.3 | 60.3 | 60.3 | 60.3 | 71.5 | 71.5 | 71.5 | 71.5 | 71.5 | ||
|
Toimivus Tõhusus (%) |
0.85 | 0.85 | 0.72 | 0.72 | 0.72 | 0.61 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.44 | 0.44 | ||
| 5795BL-24V-5100R | |||||||||||||||||||||
|
Tühi koorma kiirus Tühi koormus kiirus (TPH) |
1378.4 | 980.8 | 372.3 | 265.6 | 189.6 | 100.0 | 71.8 | 51.0 | 36.7 | 27.0 | 19.3 | 13.8 | 10.0 | 7.1 | 5.2 | 3.7 | 2.7 | 1.9 | 1.4 | ||
|
Nimetatud kiirus Nimetuskiirus (TPH) |
1102.7 | 784.6 | 297.8 | 212.5 | 151.7 | 80.0 | 57.5 | 40.8 | 29.4 | 21.6 | 15.5 | 11.1 | 8.0 | 5.7 | 4.2 | 3.0 | 2.1 | 1.5 | 1.1 | ||
|
Nimetatud pöördemoment Nimetorm (N·m) |
0.590 | 0.829 | 1.857 | 2.603 | 3.646 | 5.876 | 8.181 | 11.522 | 16.016 | 18.510 | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 | ||
|
Nimetatud pöördemoment Nimetorm (KG.CM) |
5.78 | 8.13 | 18.20 | 25.51 | 35.74 | 57.59 | 80.17 | 112.92 | 156.96 | 181.40 | 245.00 | 245.00 | 245.00 | 245.00 | 245.00 | 245.00 | 245.00 | 245.00 | 245.00 | ||
|
Nimetatud pöördemoment Nimetorm (LB.IN) |
6.66 | 9.36 | 20.97 | 29.39 | 41.17 | 66.35 | 92.37 | 130.10 | 180.83 | 209.00 | 282.27 | 282.27 | 282.27 | 282.27 | 282.27 | 282.27 | 282.27 | 282.27 | 282.27 | ||
| 5795BL-24V-6000R | |||||||||||||||||||||
|
Tühi koorma kiirus Tühi koormus kiirus (TPH) |
1621.6 | 1153.8 | 438.0 | 312.5 | 223.0 | 117.6 | 84.5 | 60.0 | 43.2 | 31.7 | 22.7 | 16.3 | 11.7 | 8.3 | 6.1 | 4.4 | 3.1 | 2.2 | 1.6 | ||
|
Nimetatud kiirus Nimetuskiirus (TPH) |
1297.3 | 923.1 | 350.4 | 250.0 | 178.4 | 94.1 | 67.6 | 48.0 | 34.5 | 25.4 | 18.2 | 13.0 | 9.4 | 6.7 | 4.9 | 3.5 | 2.5 | 1.8 | 1.3 | ||
|
Nimetatud pöördemoment Nimetorm (N·m) |
0.593 | 0.833 | 1.866 | 2.615 | 3.664 | 5.904 | 8.219 | 11.576 | 16.091 | 18.597 | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 | ||
|
Nimetatud pöördemoment Nimetorm (KG.CM) |
5.81 | 8.17 | 18.29 | 25.63 | 35.90 | 57.86 | 80.55 | 113.45 | 157.69 | 182.25 | 245.00 | 245.00 | 245.00 | 245.00 | 245.00 | 245.00 | 245.00 | 245.00 | 245.00 | ||
|
Nimetatud pöördemoment Nimetorm (LB.IN) |
6.69 | 9.41 | 21.07 | 29.52 | 41.36 | 66.66 | 92.80 | 130.71 | 181.68 | 209.98 | 282.27 | 282.27 | 282.27 | 282.27 | 282.27 | 282.27 | 282.27 | 282.27 | 282.27 | ||

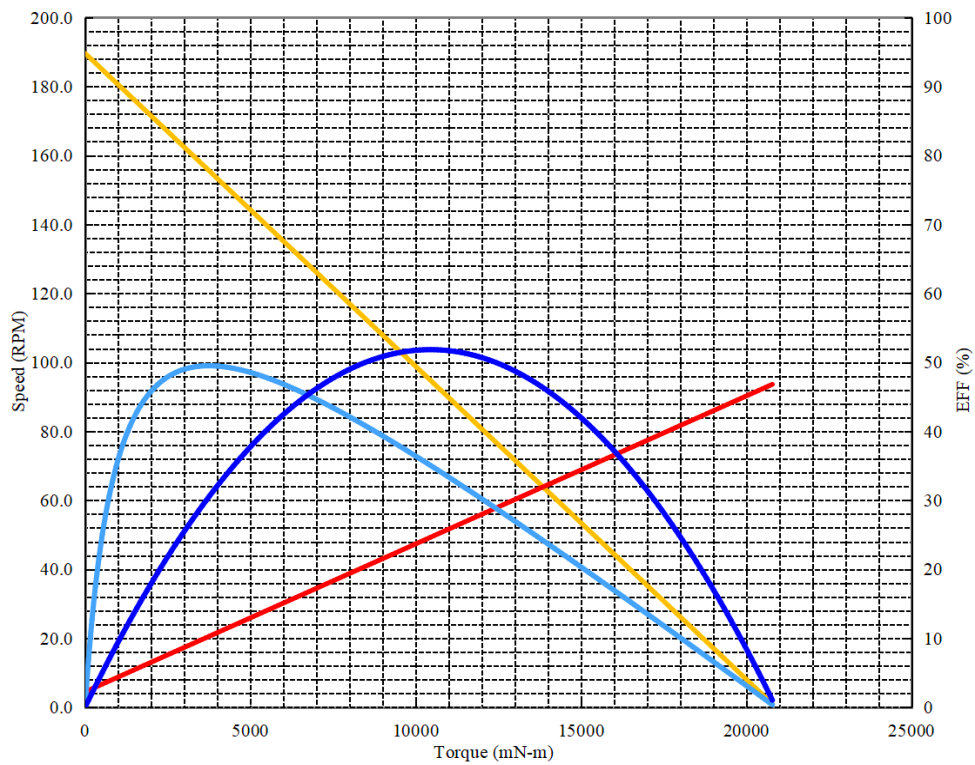

| Veeretagemootori joonistuskontsentratsioon Veeretagemootori kõver näidis | |||||||||||||||||||||
| projekt Töö nimi : | Kooskäigumotor | Päev Kuupäev : | 2025/3/26 | Jõudlus (ümbrites temperatuur 25-30 ℃ ) | |||||||||||||||||
| Mootori pöörlemiskiirus Kiirus : | 5100RPK | Täismahuga Mitteline : | 100% | Eff | Kiirendatud testimine, et vältida temperatuuri tõusu ja ülekoormuse kahjustust. | ||||||||||||||||
| Rataslahv Taseme number : | 2 | 200.0 | WATSID | Püsivoltiiv Püsivoltiiv laadimine : | 24 | Voltid | |||||||||||||||
| Geaaredel Lambasuhetus : | 26.9 | 50.0 | Amp. | Suund Suund : | CW/CCW | ||||||||||||||||
 |

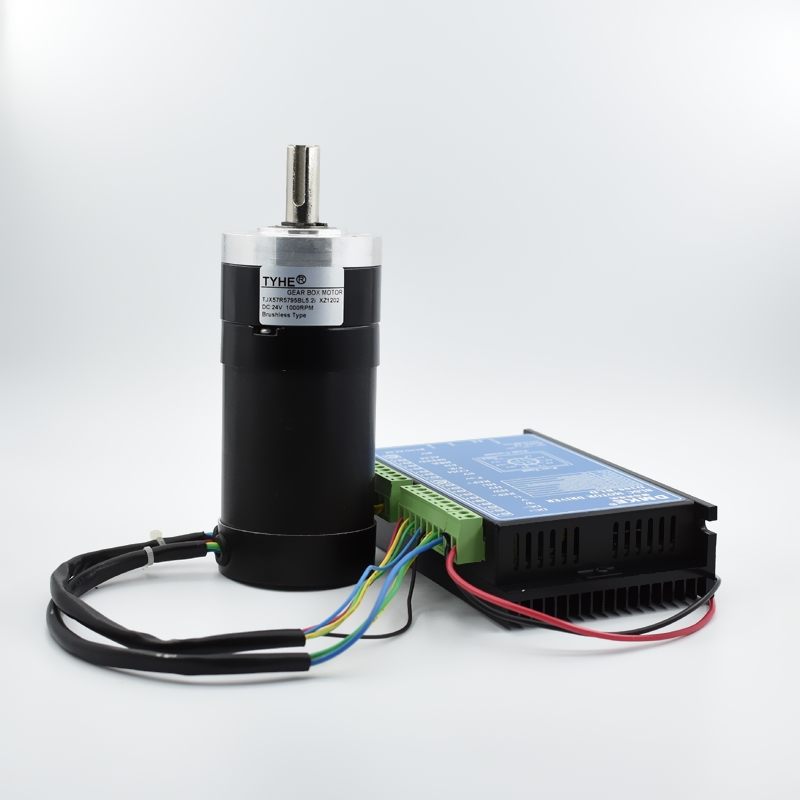

Tühjalaadil Tühi koormuse parameetrid | ||||||||||||||||||||
| Kiirus Kiirus : | 189.6 | rpm | |||||||||||||||||||
| Praegu Jook : | 1.12 | ampeerid | |||||||||||||||||||
| Maksimaalsed ajutised parameetrid Suurimad hetkene parameetrid | |||||||||||||||||||||
| Moment Võrk : | 20526.75 | mN-m | |||||||||||||||||||
| Praegu Jook : | 23.52 | ampeerid | |||||||||||||||||||
| Maksimaalse efektiivsuse juures Kõrgeimate efektiivsuse punkti parameetrid | |||||||||||||||||||||
| Toimivus Tõhusus : | 49.5 | % | |||||||||||||||||||
| Moment Võrk : | 3741.8 | mN-m | |||||||||||||||||||
| Kiirus Kiirus : | 155.6 | rpm | |||||||||||||||||||
| Praegu Jook : | 5.13 | ampeerid | |||||||||||||||||||
| Tootmine Väljundvõimsus : | 60.98 | WATSID | |||||||||||||||||||
| Maksimaalset väljundvõimsust kohal Maksimaalse väljundvõimsuse parameetrid | |||||||||||||||||||||
| Tootmine Väljundvõimsus : | 103.680 | WATSID | |||||||||||||||||||
| Moment Võrk : | 10444.6 | mN-m | |||||||||||||||||||
| Kiirus Kiirus : | 94.8 | rpm | |||||||||||||||||||
| Praegu Jook : | 12.32 | ampeerid | |||||||||||||||||||
| Tootmis kombinatsioon Muud lisad | |||||||||||||||||||||
| Tarvikud Nimi | Pinge Pinge | Resolutsioon Resolutsioon | Kanali arv | Märkus | |||||||||||||||||
| Mootori juht Mootori juht | 12V-24V | / | / | ||||||||||||||||||
