Tavaline kiirus 55mm Kattemootor 12v 24V 150RPM 500rpm 200KG Kõrge Watt Madal RPM DC harjatud planeedikattemootor
| Kooskõlaline planeedivarustuse mootor DC planeetlisa mootor | 25 Nm | 150 Watti | |||||||||||||||||||
| 6095ZY mikro juhtv dc-mootor planeetgearessüsteemiga | Kombinatsiooniga | ||||||||||||||||||||

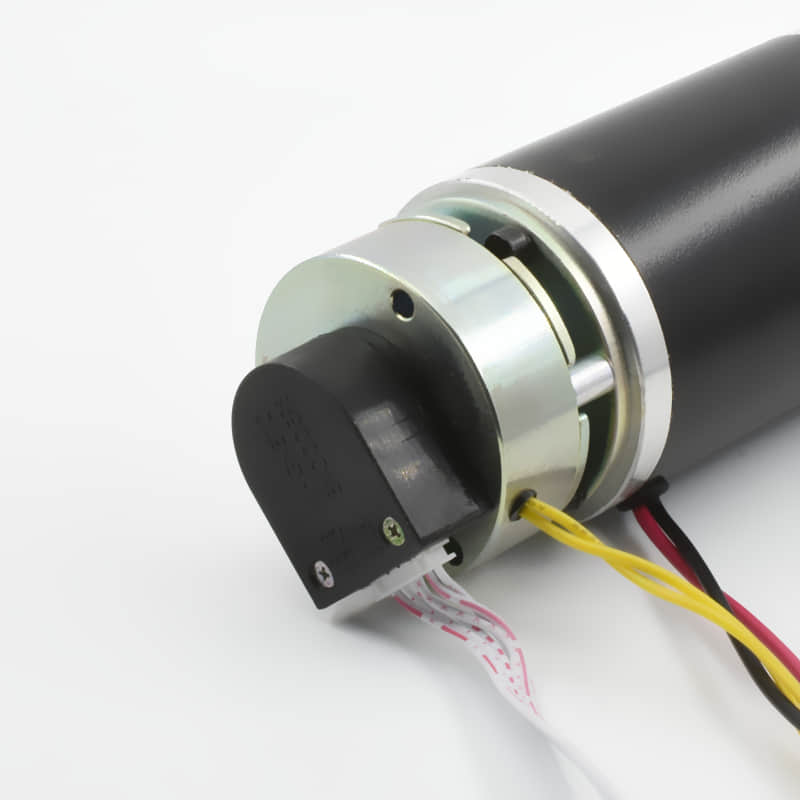

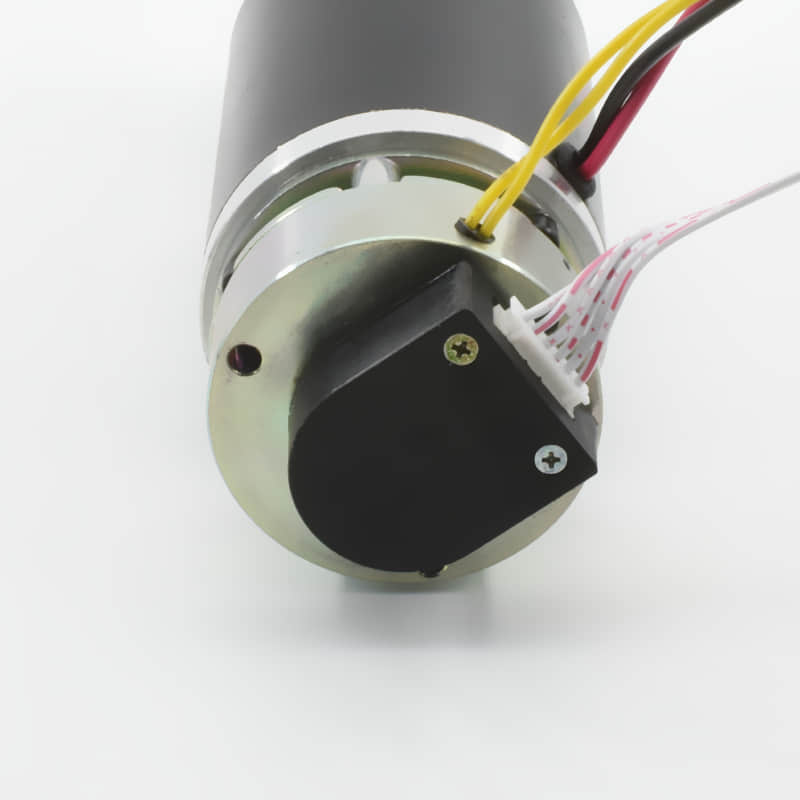

| Enkoder & Pöörde | |||||||||||||||||||||
| Toimib enkodera ja pöördega | |||||||||||||||||||||
| TJX55RZ Series | |||||||||||||||||||||

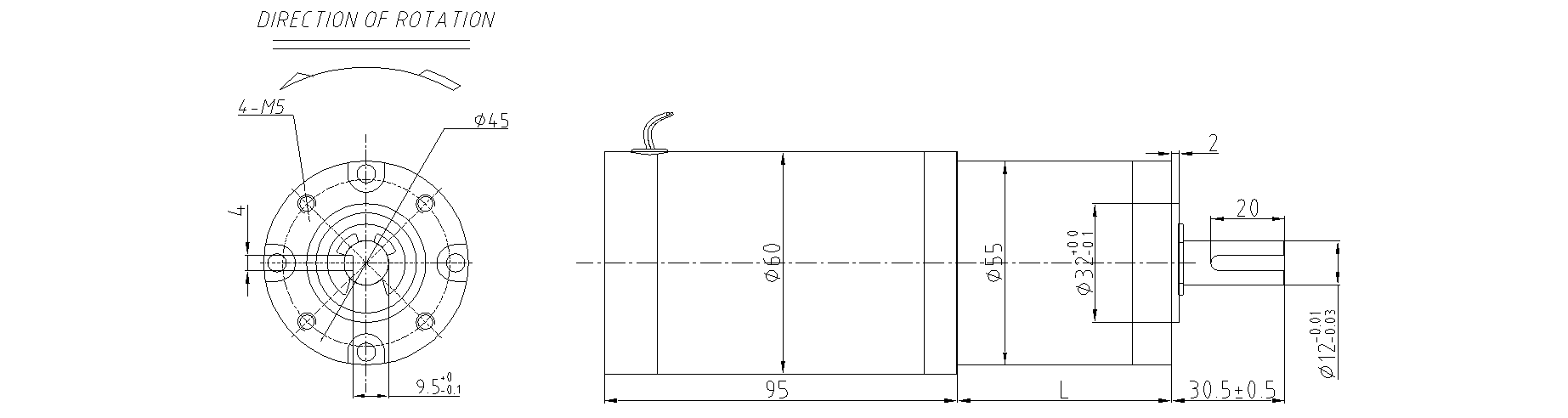

| Mõõtedefigur Välismõõdedefigur (mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

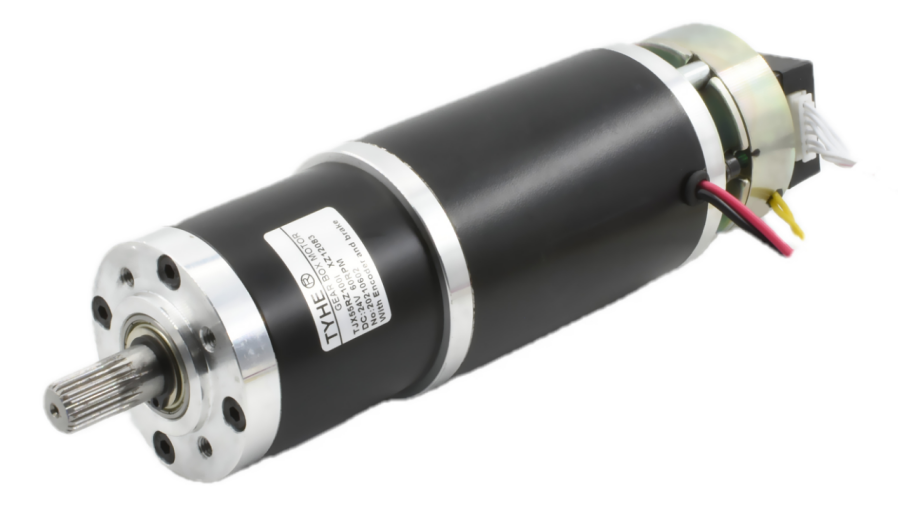

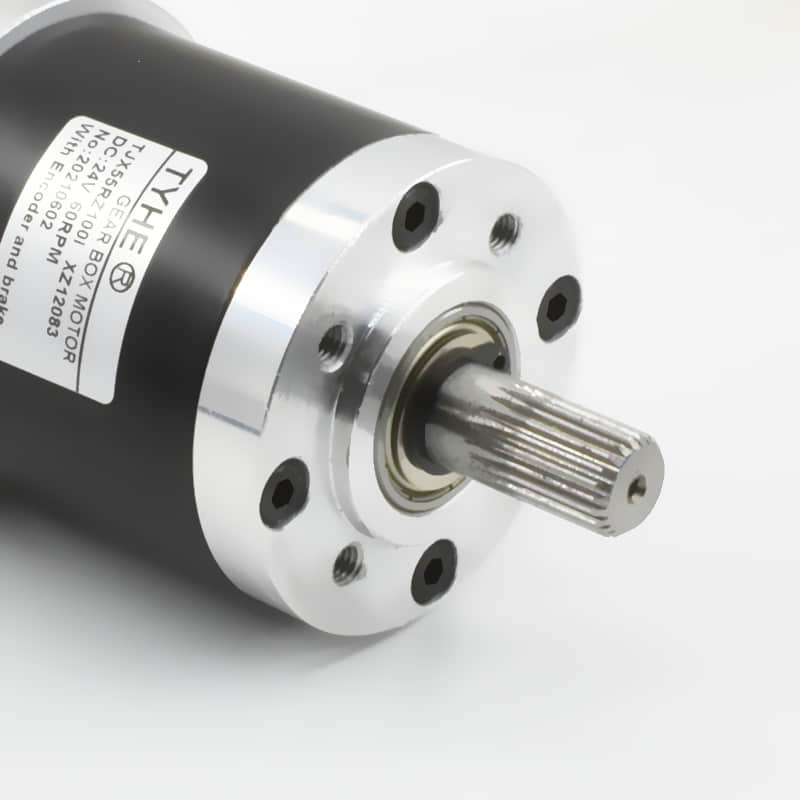

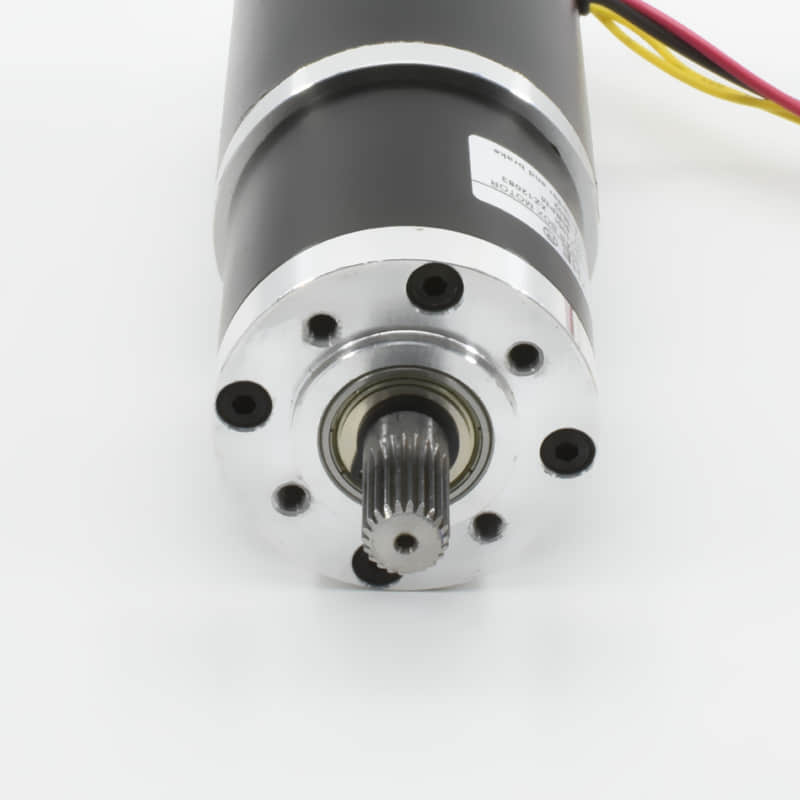

| Mootori pilt Mootori tegelik pilt | |||||||||||||||||||||
 | |||||||||||||||||||||
| Mootori omadused Mootori karakteristikud | |||||||||||||||||||||
| Korpuse materjal Installipinna materjal | tsinkseesliit Tseeniumligas | ||||||||||||||||||||
| Ratasahela materjal Rataste materjal | Teras Terav | ||||||||||||||||||||
| Tagasilöök Ratta tagasilöök | ≤2° | ||||||||||||||||||||
| Väljavõtte telgidel asetsevad plaadid Väljavõtutele asendatud plaadid | Palavplaat Palavplaat | ||||||||||||||||||||
| Soovitatav maksimaalne sisendkiirus Soovitatav suurim sisendkiirus | ≤8000RPM | ||||||||||||||||||||
| Radiaalne jõud Raadiaaljõud | ≤25kgf | ||||||||||||||||||||
| Aksiaaljõud Aksiaaljõud | ≤10kgf | ||||||||||||||||||||
| Suurim survemõju teljel Peatael suurim lubatud surutav jõud | ≤50kgf | ||||||||||||||||||||
| Raadiaalvabaerinevus Raadiaalvabaerinevus | ≤0.1mm | ||||||||||||||||||||
| Aksiaalne vaba ruum Aksiaalne vaba ruum | ≤0.4mm | ||||||||||||||||||||
| Töötemperatuurivahemik Kasutustemperatuuri ulatus | -20℃ -120℃ | ||||||||||||||||||||
| Kommutaator Kommutatsiooni struktuur | Pärsitud | ||||||||||||||||||||
| Pöörlemis-suund Pöörlemis-suund | PWK / PVL | ||||||||||||||||||||
| Kõlas kohutus | ≤70dB | ||||||||||||||||||||
| DC-mootori tehnilised andmed DC-mootori parameetrid | |||||||||||||||||||||
| Väärtused 25-30 korral ℃ Mõõdetud tavalises temperatuuris | |||||||||||||||||||||
|
Mudel mudel |
Tunnustatud pingeline （V ） nomineline pinge |
Tühi koormus Tühi koormuse parameetrid |
Nimeline Nomineline parameeter |
Seisk Täisvõrta parameetrid |
*Vihje: Vasakul pool olevates andmetes on piiranguid, palun pöörduge meie personali poole rohkemate parameetrite infol. Vihje: Vasakul pool olevad andmetabelid sisaldavad piiratud arvu parameetreid, palun võtke ühendust toega, et saada rohkem teavet. |
||||||||||||||||
|
Kiirus Kiirus |
Praegu Jook |
Kiirus Kiirus |
Praegu Jook |
Moment Moment |
Tootmine Väljundvõimsus |
Eff Tõhusus |
Moment Moment |
Praegu Jook |
|||||||||||||
| rpm | mA | rpm | A | mN.m | W | % | mN.m | A | |||||||||||||
| 6095ZY | 24 | 5000 | 680 | 4000 | 4.33 | 165.20 | 69.19 | 66.59 | 495.60 | 19.86 | |||||||||||
| 6095ZY | 24 | 6000 | 850 | 4800 | 5.00 | 166.65 | 83.76 | 69.77 | 499.95 | 22.37 | |||||||||||
| Mootor koos gearboksi tehniline andmed Lambamootori parameetrid | |||||||||||||||||||||
| Gearboksi andmed Lambakastme parameetrid | |||||||||||||||||||||
|
Geaaredel Lambasuhetus n : 1 |
3.7 | 5.2 | 13.7 | 19.2 | 26.9 | 51 | 71 | 100 | 139 | 189 | 264 | 369 | 512 | 721 | 977 | 1367 | 1911 | 2672 | 3639 | ||
|
Gearstadiumite arv Lamba tasemeid |
1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | ||
|
Gearboksi pikkus Lambakasti pikkus (mm) |
30.8 | 30.8 | 44 | 44 | 44 | 57.5 | 57.5 | 57.5 | 57.5 | 72.5 | 72.5 | 72.5 | 72.5 | 72.5 | 87.5 | 87.5 | 87.5 | 87.5 | 87.5 | ||
|
Toimivus Tõhusus (%) |
0.85 | 0.85 | 0.72 | 0.72 | 0.72 | 0.61 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.44 | 0.44 | ||
| 6095ZY-24V-5000R | |||||||||||||||||||||
|
Tühi koorma kiirus Tühi koormus kiirus (TPH) |
1351.4 | 961.5 | 365.0 | 260.4 | 185.9 | 98.0 | 70.4 | 50.0 | 36.0 | 26.5 | 18.9 | 13.6 | 9.8 | 6.9 | 5.1 | 3.7 | 2.6 | 1.9 | 1.4 | ||
|
Nimetatud kiirus Nimetuskiirus (TPH) |
1081.1 | 769.2 | 292.0 | 208.3 | 148.7 | 78.4 | 56.3 | 40.0 | 28.8 | 21.2 | 15.2 | 10.8 | 7.8 | 5.5 | 4.1 | 2.9 | 2.1 | 1.5 | 1.1 | ||
|
Nimetatud pöördemoment Nimetorm (N·m) |
0.520 | 0.730 | 1.635 | 2.292 | 3.211 | 5.174 | 7.203 | 10.145 | 14.102 | 16.298 | 22.766 | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 | ||
|
Nimetatud pöördemoment Nimetorm (KG.CM) |
5.09 | 7.16 | 16.02 | 22.46 | 31.46 | 50.71 | 70.59 | 99.42 | 138.20 | 159.73 | 223.11 | 245.00 | 245.00 | 245.00 | 245.00 | 245.00 | 245.00 | 245.00 | 245.00 | ||
|
Nimetatud pöördemoment Nimetorm (LB.IN) |
5.87 | 8.24 | 18.46 | 25.87 | 36.25 | 58.42 | 81.33 | 114.55 | 159.22 | 184.02 | 257.05 | 282.27 | 282.27 | 282.27 | 282.27 | 282.27 | 282.27 | 282.27 | 282.27 | ||
| 6095ZY-24V-6000R | |||||||||||||||||||||
|
Tühi koorma kiirus Tühi koormus kiirus (TPH) |
1621.6 | 1153.8 | 438.0 | 312.5 | 223.0 | 117.6 | 84.5 | 60.0 | 43.2 | 31.7 | 22.7 | 16.3 | 11.7 | 8.3 | 6.1 | 4.4 | 3.1 | 2.2 | 1.6 | ||
|
Nimetatud kiirus Nimetuskiirus (TPH) |
1297.3 | 923.1 | 350.4 | 250.0 | 178.4 | 94.1 | 67.6 | 48.0 | 34.5 | 25.4 | 18.2 | 13.0 | 9.4 | 6.7 | 4.9 | 3.5 | 2.5 | 1.8 | 1.3 | ||
|
Nimetatud pöördemoment Nimetorm (N·m) |
0.524 | 0.737 | 1.650 | 2.312 | 3.239 | 5.220 | 7.266 | 10.234 | 14.226 | 16.442 | 22.966 | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 | 25.000 | ||
|
Nimetatud pöördemoment Nimetorm (KG.CM) |
5.14 | 7.22 | 16.17 | 22.66 | 31.74 | 51.15 | 71.21 | 100.30 | 139.41 | 161.13 | 225.07 | 245.00 | 245.00 | 245.00 | 245.00 | 245.00 | 245.00 | 245.00 | 245.00 | ||
|
Nimetatud pöördemoment Nimetorm (LB.IN) |
5.92 | 8.32 | 18.62 | 26.10 | 36.57 | 58.93 | 82.04 | 115.55 | 160.62 | 185.64 | 259.30 | 282.27 | 282.27 | 282.27 | 282.27 | 282.27 | 282.27 | 282.27 | 282.27 | ||

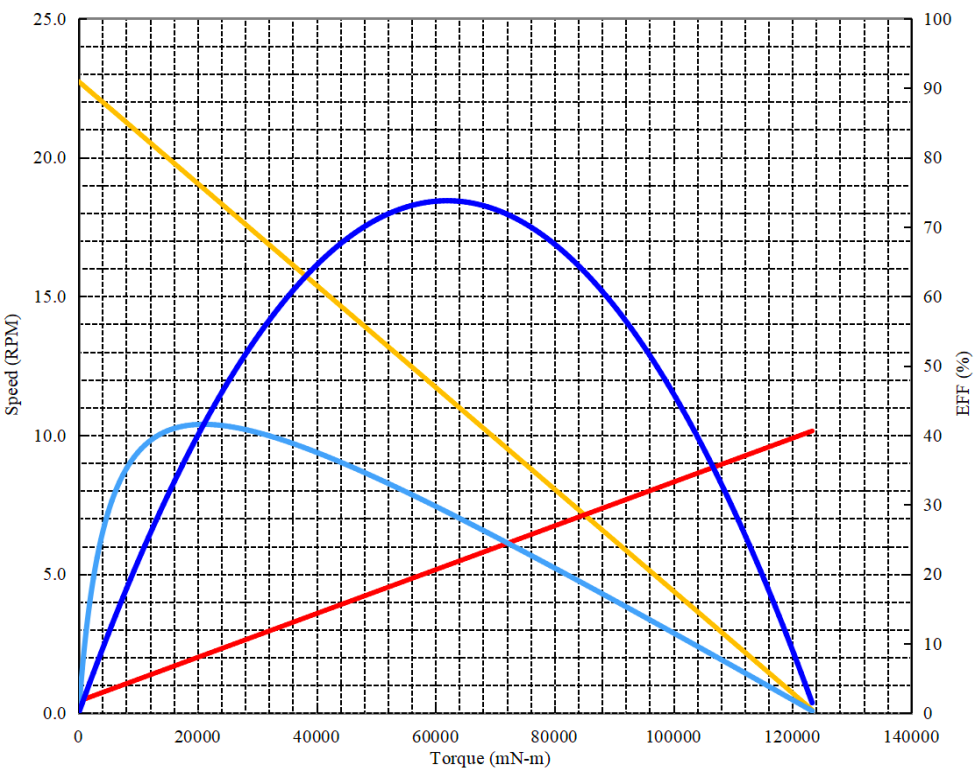

| Veeretagemootori joonistuskontsentratsioon Veeretagemootori kõver näidis | |||||||||||||||||||||
| projekt Töö nimi : | Kooskäigumotor | Päev Kuupäev : | 2025/3/26 | Jõudlus (ümbrites temperatuur 25-30 ℃ ) | |||||||||||||||||
| Mootori pöörlemiskiirus Kiirus : | 6000TPM | Täismahuga Mitteline : | 100% | Eff | Kiirendatud testimine, et vältida temperatuuri tõusu ja ülekoormuse kahjustust. | ||||||||||||||||
| Rataslahv Taseme number : | 4 | 100.0 | WATSID | Püsivoltiiv Püsivoltiiv laadimine : | 24 | Voltid | |||||||||||||||
| Geaaredel Lambasuhetus : | 264 | 50.0 | Amp. | Suund Suund : | CW/CCW | ||||||||||||||||
 |
Tühjalaadil Tühi koormuse parameetrid | ||||||||||||||||||||
| Kiirus Kiirus : | 22.7 | rpm | |||||||||||||||||||
| Praegu Jook : | 0.85 | ampeerid | |||||||||||||||||||
| Maksimaalsed ajutised parameetrid Suurimad hetkene parameetrid | |||||||||||||||||||||
| Moment Võrk : | 122177.58 | mN-m | |||||||||||||||||||
| Praegu Jook : | 20.40 | ampeerid | |||||||||||||||||||
| Maksimaalse efektiivsuse juures Kõrgeimate efektiivsuse punkti parameetrid | |||||||||||||||||||||
| Toimivus Tõhusus : | 41.6 | % | |||||||||||||||||||
| Moment Võrk : | 21012.2 | mN-m | |||||||||||||||||||
| Kiirus Kiirus : | 18.9 | rpm | |||||||||||||||||||
| Praegu Jook : | 4.16 | ampeerid | |||||||||||||||||||
| Tootmine Väljundvõimsus : | 41.53 | WATSID | |||||||||||||||||||
| Maksimaalset väljundvõimsust kohal Maksimaalse väljundvõimsuse parameetrid | |||||||||||||||||||||
| Tootmine Väljundvõimsus : | 73.754 | WATSID | |||||||||||||||||||
| Moment Võrk : | 61975.3 | mN-m | |||||||||||||||||||
| Kiirus Kiirus : | 11.4 | rpm | |||||||||||||||||||
| Praegu Jook : | 10.63 | ampeerid | |||||||||||||||||||
| Tootmis kombinatsioon Muud lisad | |||||||||||||||||||||
| Tarvikud Nimi | Pinge Pinge | Resolutsioon Resolutsioon | Kanali arv | Märkus | |||||||||||||||||
| Magnetne enkoder magnetne enkoder | 5V-24V | 13ppr | A&B | ||||||||||||||||||
| φ55-Brake lõhk | 12V-24V | / | / | ||||||||||||||||||
| Optiline enkoder optiline enkoder | 5V-24V | 100ppr, 200ppr, 256ppr, 360ppr, 400ppr, 512ppr, 1000ppr | A&B | ||||||||||||||||||
