Tootja 42 mm planeedikasutus 12v 24v 15nm 100kg cm 30 watt 20 watt 15w 1 pöörlusprotsenti 100 pöörlusprotsenti brushless planetarikasutus mootor
| Kooskõlaline planeedivarustuse mootor DC planeetlisa mootor | 10 Nm | 30 Watti | |||||||||||||||||||
| 4260BL mikro jahetamatu DC-mootor planeetredaktoriga | Funktsioonide jaoks | ||||||||||||||||||||
| PWM juhtimine, P/V, FG | |||||||||||||||||||||
| PWM juhtimine, positiivne/negatiivne suund, kiirus tagasiside | |||||||||||||||||||||
| TJX42R4260BL sarjas | |||||||||||||||||||||

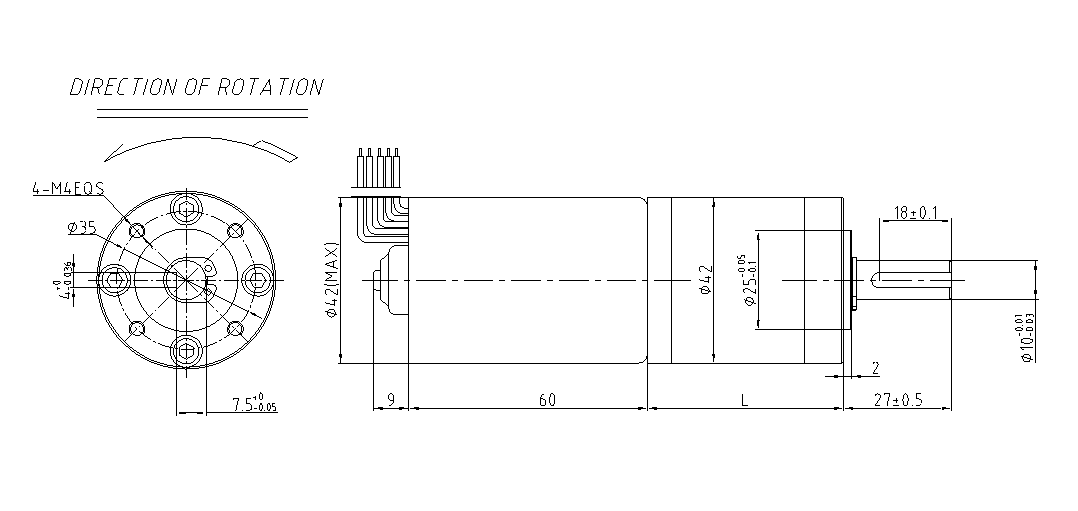

| Mõõtedefigur Välismõõdedefigur (mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

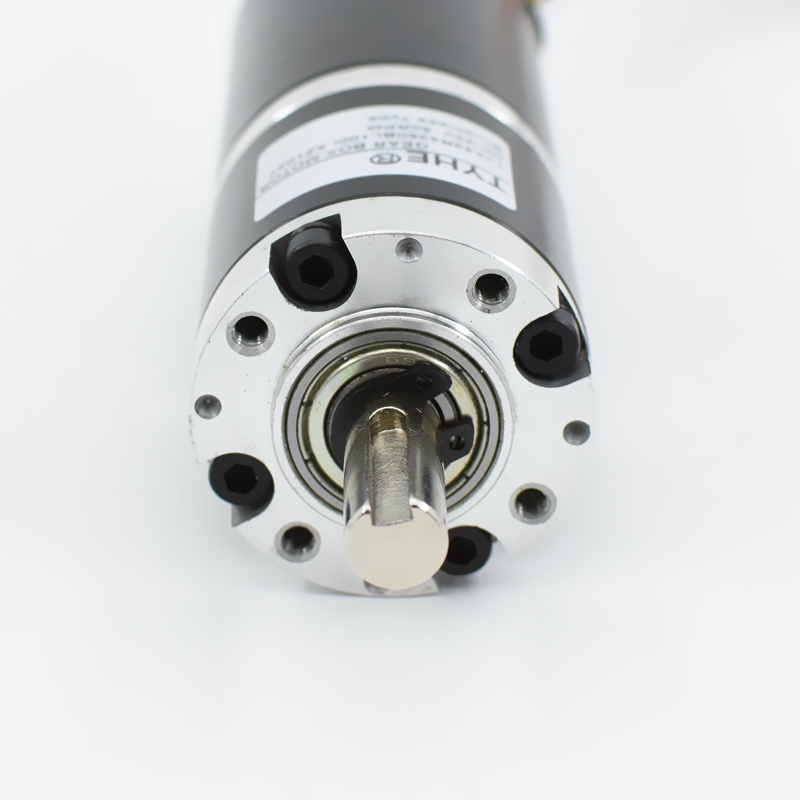

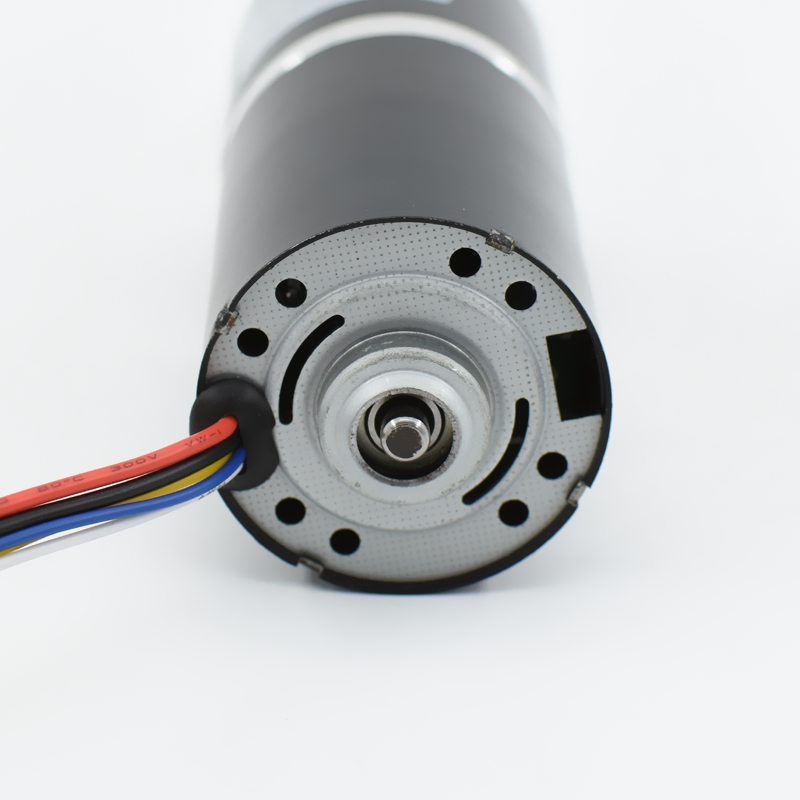

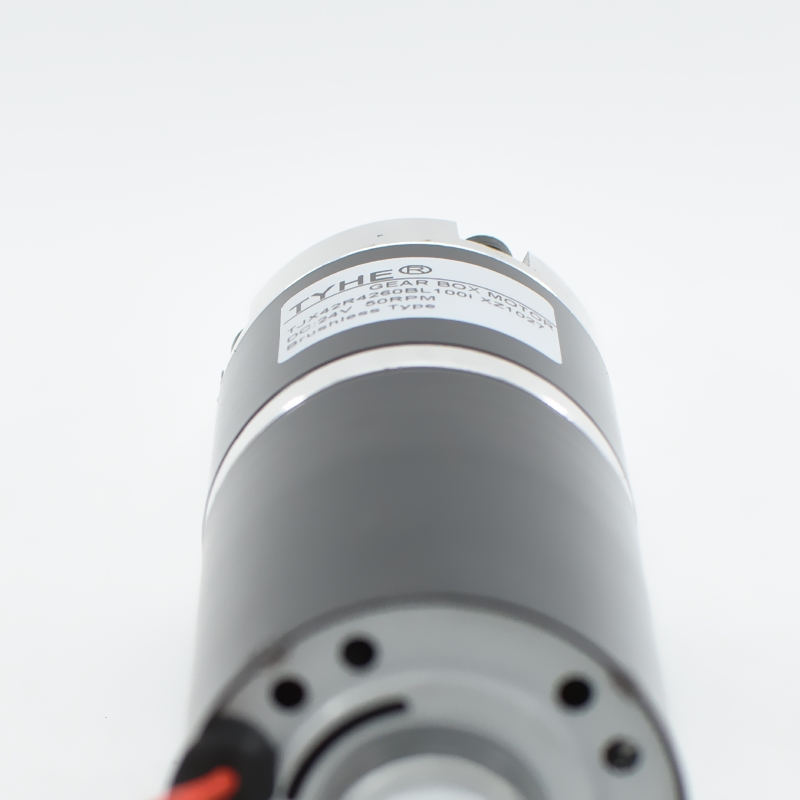

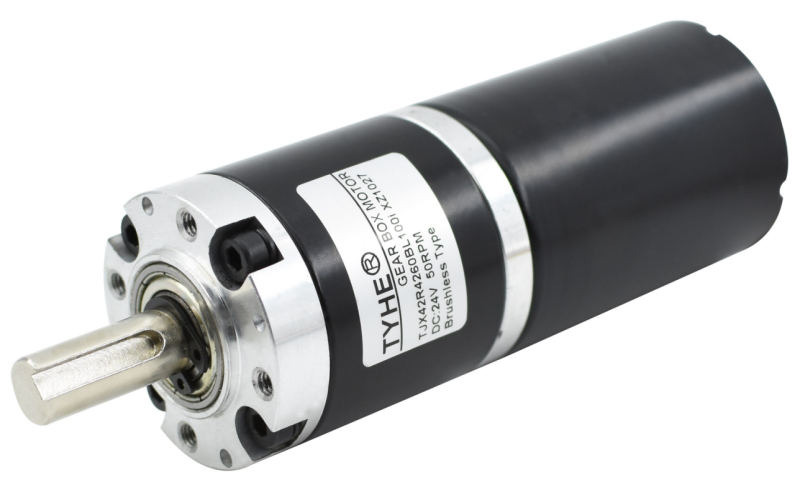

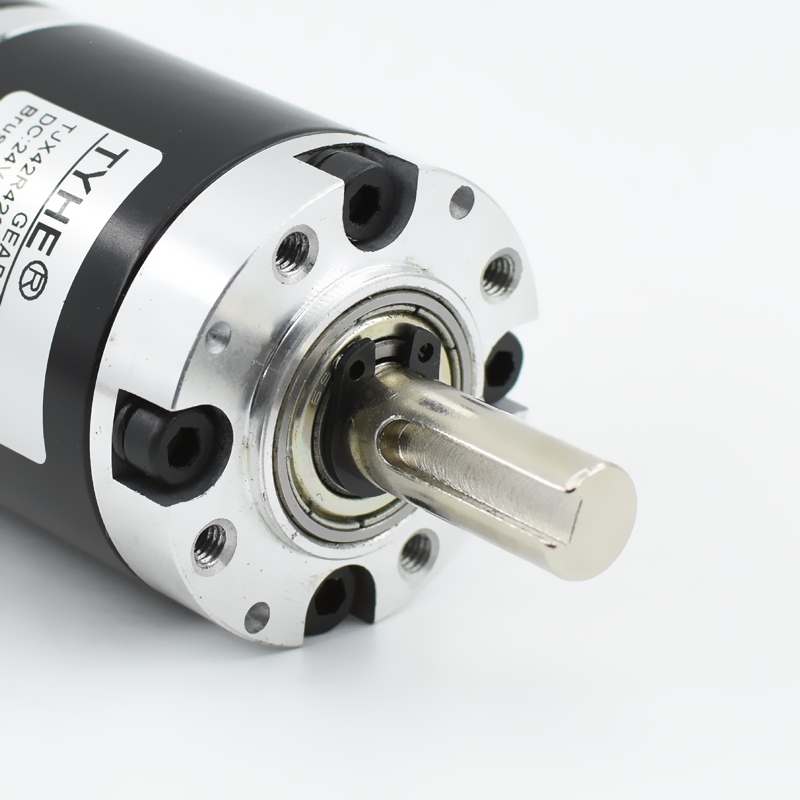

| Mootori pilt Mootori tegelik pilt | |||||||||||||||||||||
 | |||||||||||||||||||||
| Mootori omadused Mootori karakteristikud | |||||||||||||||||||||
| Korpuse materjal Installipinna materjal | tsinkseesliit Tseeniumligas | ||||||||||||||||||||
| Ratasahela materjal Rataste materjal | Terav ja plast Terav, plastvihned | ||||||||||||||||||||
| Tagasilöök Ratta tagasilöök | ≤2° | ||||||||||||||||||||
| Väljavõtte telgidel asetsevad plaadid Väljavõtutele asendatud plaadid | Palavplaat Palavplaat | ||||||||||||||||||||
| Soovitatav maksimaalne sisendkiirus Soovitatav suurim sisendkiirus | ≤7000TPM | ||||||||||||||||||||
| Radiaalne jõud Raadiaaljõud | ≤15kgf | ||||||||||||||||||||
| Aksiaaljõud Aksiaaljõud | ≤8kgf | ||||||||||||||||||||
| Suurim survemõju teljel Peatael suurim lubatud surutav jõud | ≤25kgf | ||||||||||||||||||||
| Raadiaalvabaerinevus Raadiaalvabaerinevus | ≤0.1mm | ||||||||||||||||||||
| Aksiaalne vaba ruum Aksiaalne vaba ruum | ≤0.4mm | ||||||||||||||||||||
| Töötemperatuurivahemik Kasutustemperatuuri ulatus | -20℃ -110℃ | ||||||||||||||||||||
| Kommutaator Kommutatsiooni struktuur | HARJATA | ||||||||||||||||||||
| Pöörlemis-suund Pöörlemis-suund | PWK / PVL | ||||||||||||||||||||
| Kõlas kohutus | ≤65dB | ||||||||||||||||||||
| DC-mootori tehnilised andmed DC-mootori parameetrid | |||||||||||||||||||||
| Väärtused 25-30 korral ℃ Mõõdetud tavalises temperatuuris | |||||||||||||||||||||
|
Mudel mudel |
Tunnustatud pingeline （V ） nomineline pinge |
Tühi koormus Tühi koormuse parameetrid |
Nimeline Nomineline parameeter |
Seisk Täisvõrta parameetrid |
*Vihje: Vasakul pool olevates andmetes on piiranguid, palun pöörduge meie personali poole rohkemate parameetrite infol. Vihje: Vasakul pool olevad andmetabelid sisaldavad piiratud arvu parameetreid, palun võtke ühendust toega, et saada rohkem teavet. |
||||||||||||||||
|
Kiirus Kiirus |
Praegu Jook |
Kiirus Kiirus |
Praegu Jook |
Moment Moment |
Tootmine Väljundvõimsus |
Eff Tõhusus |
Moment Moment |
Praegu Jook |
|||||||||||||
| rpm | mA | rpm | A | mN.m | W | % | mN.m | A | |||||||||||||
| 4260BL | 12 | 5000 | 392 | 4000 | 1.37 | 27.98 | 11.72 | 71.52 | 83.94 | 9.33 | |||||||||||
| 4260BL | 24 | 5000 | 207 | 4000 | 0.71 | 28.50 | 11.94 | 70.42 | 85.50 | 4.75 | |||||||||||
| Mootor koos gearboksi tehniline andmed Lambamootori parameetrid | |||||||||||||||||||||
| Gearboksi andmed Lambakastme parameetrid | |||||||||||||||||||||
|
Geaaredel Lambasuhetus n : 1 |
3.7 | 5.2 | 13.7 | 19.2 | 26.9 | 51 | 71 | 100 | 139 | 189 | 264 | 369 | 512 | 721 | 977 | 1367 | 1911 | 2672 | 3639 | ||
|
Gearstadiumite arv Lamba tasemeid |
1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | ||
|
Gearboksi pikkus Lambakasti pikkus (mm) |
29.7 | 29.7 | 39.4 | 39.4 | 39.4 | 49.1 | 49.1 | 49.1 | 49.1 | 60.3 | 60.3 | 60.3 | 60.3 | 60.3 | 71.5 | 71.5 | 71.5 | 71.5 | 71.5 | ||
|
Toimivus Tõhusus (%) |
0.85 | 0.85 | 0.72 | 0.72 | 0.72 | 0.61 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.44 | 0.44 | ||
| 4260BL-12V-5000R | |||||||||||||||||||||
|
Tühi koorma kiirus Tühi koormus kiirus (TPH) |
1351.4 | 961.5 | 365.0 | 260.4 | 185.9 | 98.0 | 70.4 | 50.0 | 36.0 | 26.5 | 18.9 | 13.6 | 9.8 | 6.9 | 5.1 | 3.7 | 2.6 | 1.9 | 1.4 | ||
|
Nimetatud kiirus Nimetuskiirus (TPH) |
1081.1 | 769.2 | 292.0 | 208.3 | 148.7 | 78.4 | 56.3 | 40.0 | 28.8 | 21.2 | 15.2 | 10.8 | 7.8 | 5.5 | 4.1 | 2.9 | 2.1 | 1.5 | 1.1 | ||
|
Nimetatud pöördemoment Nimetorm (N·m) |
0.088 | 0.124 | 0.277 | 0.388 | 0.544 | 0.876 | 1.220 | 1.718 | 2.388 | 2.760 | 3.856 | 5.390 | 7.478 | 10.000 | 10.000 | 10.000 | 10.000 | 10.000 | 10.000 | ||
|
Nimetatud pöördemoment Nimetorm (KG.CM) |
0.86 | 1.21 | 2.71 | 3.80 | 5.33 | 8.59 | 11.96 | 16.84 | 23.41 | 27.05 | 37.79 | 52.82 | 73.29 | 98.00 | 98.00 | 98.00 | 98.00 | 98.00 | 98.00 | ||
|
Nimetatud pöördemoment Nimetorm (LB.IN) |
0.99 | 1.40 | 3.13 | 4.38 | 6.14 | 9.89 | 13.77 | 19.40 | 26.97 | 31.17 | 43.54 | 60.85 | 84.43 | 112.91 | 112.91 | 112.91 | 112.91 | 112.91 | 112.91 | ||
| 4260BL-24V-5000R | |||||||||||||||||||||
|
Tühi koorma kiirus Tühi koormus kiirus (TPH) |
1351.4 | 961.5 | 365.0 | 260.4 | 185.9 | 98.0 | 70.4 | 50.0 | 36.0 | 26.5 | 18.9 | 13.6 | 9.8 | 6.9 | 5.1 | 3.7 | 2.6 | 1.9 | 1.4 | ||
|
Nimetatud kiirus Nimetuskiirus (TPH) |
1081.1 | 769.2 | 292.0 | 208.3 | 148.7 | 78.4 | 56.3 | 40.0 | 28.8 | 21.2 | 15.2 | 10.8 | 7.8 | 5.5 | 4.1 | 2.9 | 2.1 | 1.5 | 1.1 | ||
|
Nimetatud pöördemoment Nimetorm (N·m) |
0.090 | 0.126 | 0.282 | 0.395 | 0.554 | 0.893 | 1.243 | 1.750 | 2.433 | 2.812 | 3.928 | 5.490 | 7.617 | 10.000 | 10.000 | 10.000 | 10.000 | 10.000 | 10.000 | ||
|
Nimetatud pöördemoment Nimetorm (KG.CM) |
0.88 | 1.23 | 2.76 | 3.87 | 5.43 | 8.75 | 12.18 | 17.15 | 23.84 | 27.56 | 38.49 | 53.80 | 74.65 | 98.00 | 98.00 | 98.00 | 98.00 | 98.00 | 98.00 | ||
|
Nimetatud pöördemoment Nimetorm (LB.IN) |
1.01 | 1.42 | 3.19 | 4.46 | 6.25 | 10.08 | 14.03 | 19.76 | 27.47 | 31.75 | 44.35 | 61.98 | 86.00 | 112.91 | 112.91 | 112.91 | 112.91 | 112.91 | 112.91 | ||

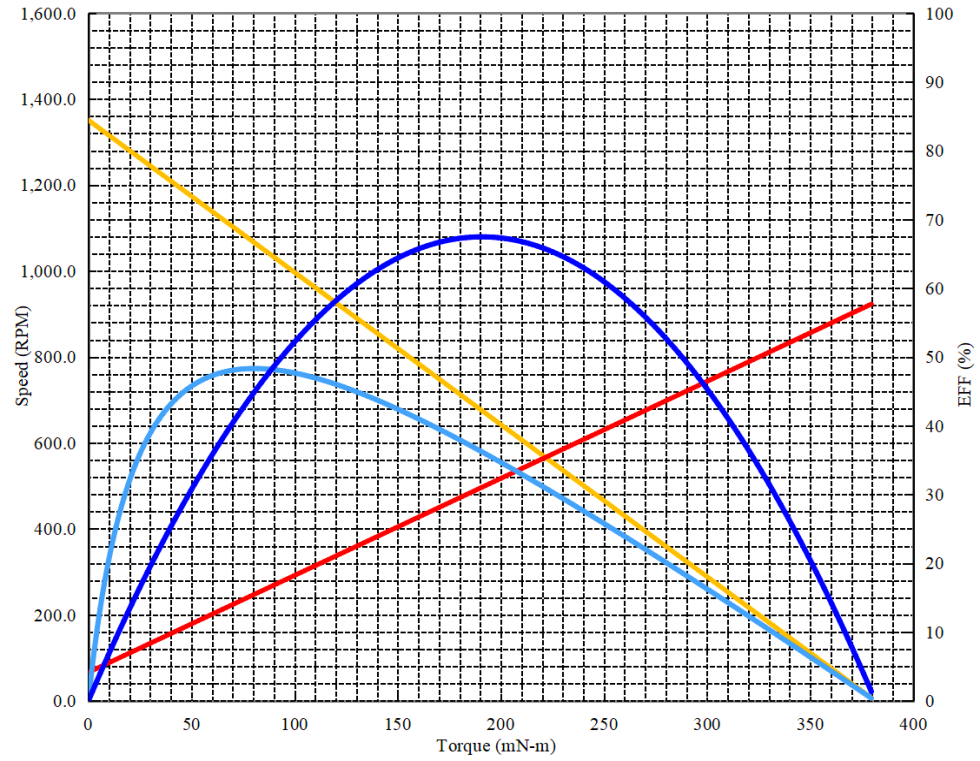

| Veeretagemootori joonistuskontsentratsioon Veeretagemootori kõver näidis | |||||||||||||||||||||
| projekt Töö nimi : | Kooskäigumotor | Päev Kuupäev : | 2025/3/26 | Jõudlus (ümbrites temperatuur 25-30 ℃ ) | |||||||||||||||||
| Mootori pöörlemiskiirus Kiirus : | 5000TPM | Täismahuga Mitteline : | 100% | Eff | Kiirendatud testimine, et vältida temperatuuri tõusu ja ülekoormuse kahjustust. | ||||||||||||||||
| Rataslahv Taseme number : | 1 | 20.0 | WATSID | Püsivoltiiv Püsivoltiiv laadimine : | 24 | Voltid | |||||||||||||||
| Geaaredel Lambasuhetus : | 3.7 | 5.0 | Amp. | Suund Suund : | CW/CCW | ||||||||||||||||
 |
Tühjalaadil Tühi koormuse parameetrid | ||||||||||||||||||||
| Kiirus Kiirus : | 1351.0 | rpm | |||||||||||||||||||
| Praegu Jook : | 0.21 | ampeerid | |||||||||||||||||||
| Maksimaalsed ajutised parameetrid Suurimad hetkene parameetrid | |||||||||||||||||||||
| Moment Võrk : | 373.87 | mN-m | |||||||||||||||||||
| Praegu Jook : | 2.90 | ampeerid | |||||||||||||||||||
| Maksimaalse efektiivsuse juures Kõrgeimate efektiivsuse punkti parameetrid | |||||||||||||||||||||
| Toimivus Tõhusus : | 48.3 | % | |||||||||||||||||||
| Moment Võrk : | 80.5 | mN-m | |||||||||||||||||||
| Kiirus Kiirus : | 1066.1 | rpm | |||||||||||||||||||
| Praegu Jook : | 0.77 | ampeerid | |||||||||||||||||||
| Tootmine Väljundvõimsus : | 8.98 | WATSID | |||||||||||||||||||
| Maksimaalset väljundvõimsust kohal Maksimaalse väljundvõimsuse parameetrid | |||||||||||||||||||||
| Tootmine Väljundvõimsus : | 13.493 | WATSID | |||||||||||||||||||
| Moment Võrk : | 190.8 | mN-m | |||||||||||||||||||
| Kiirus Kiirus : | 675.5 | rpm | |||||||||||||||||||
| Praegu Jook : | 1.55 | ampeerid | |||||||||||||||||||
| Tootmis kombinatsioon Muud lisad | |||||||||||||||||||||
| Tarvikud Nimi | Pinge Pinge | Resolutsioon Resolutsioon | Kanali arv | Märkus | |||||||||||||||||
| null | |||||||||||||||||||||
