Kõrge pöördemomentiga 60 mm mikro-metallmootor 12v/24v 5a/60w 50/25w Vool 100kg/3000rpm 10rpm DC Spur Gear Motor harjaga kommuteerimisega
| Kooskäigumotor DC liigermootor | 10 Nm | 45 Watti | |||||||||||||||||||
| 4566ZY mikro juhtmeega dc-motor kaasratta gearboksis | Kombinatsiooniga | ||||||||||||||||||||
| Enkoder & Pöörde | |||||||||||||||||||||
| Toimib enkodera ja pöördega | |||||||||||||||||||||
| TJP60FN Sarjas | |||||||||||||||||||||

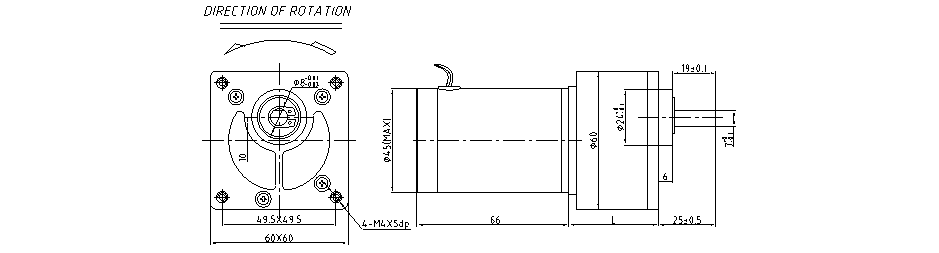

| Mõõtedefigur Välismõõdedefigur (mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

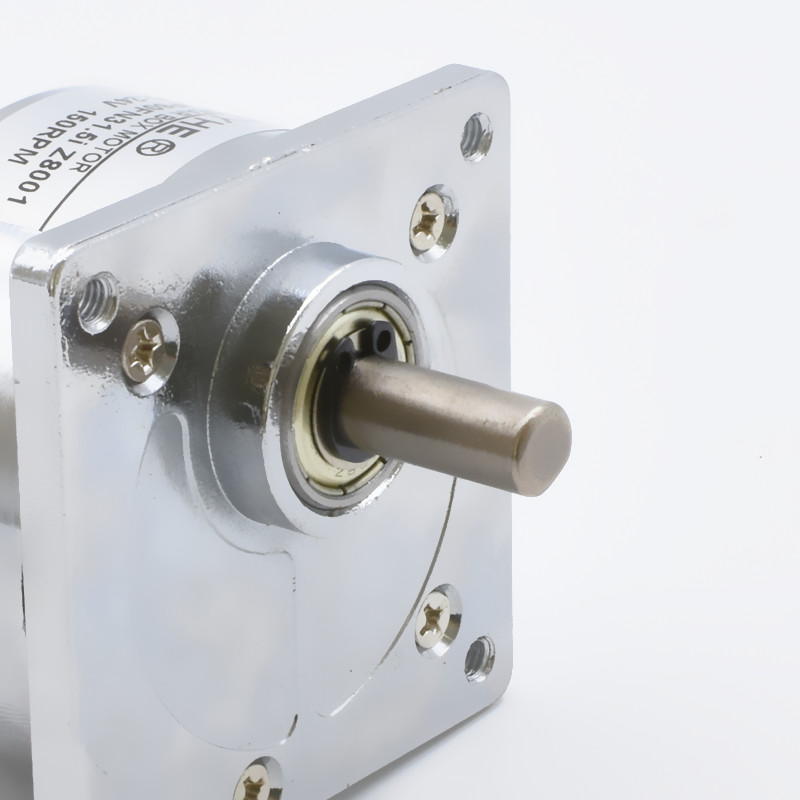

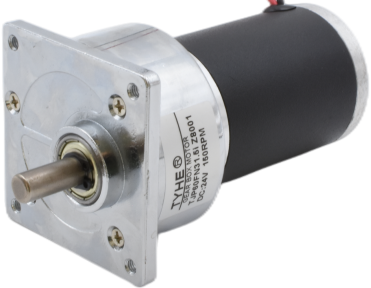

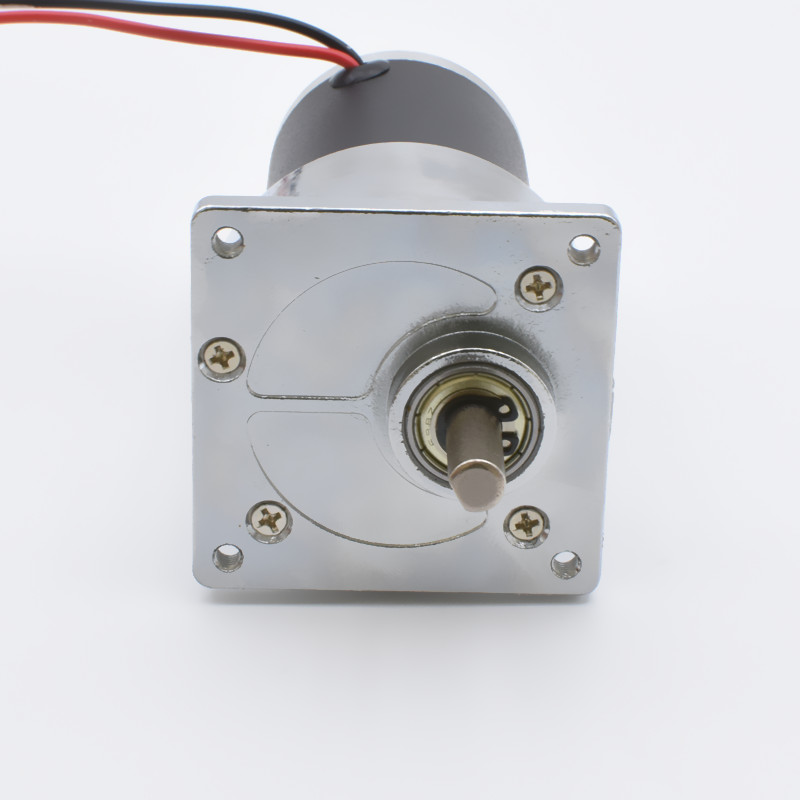

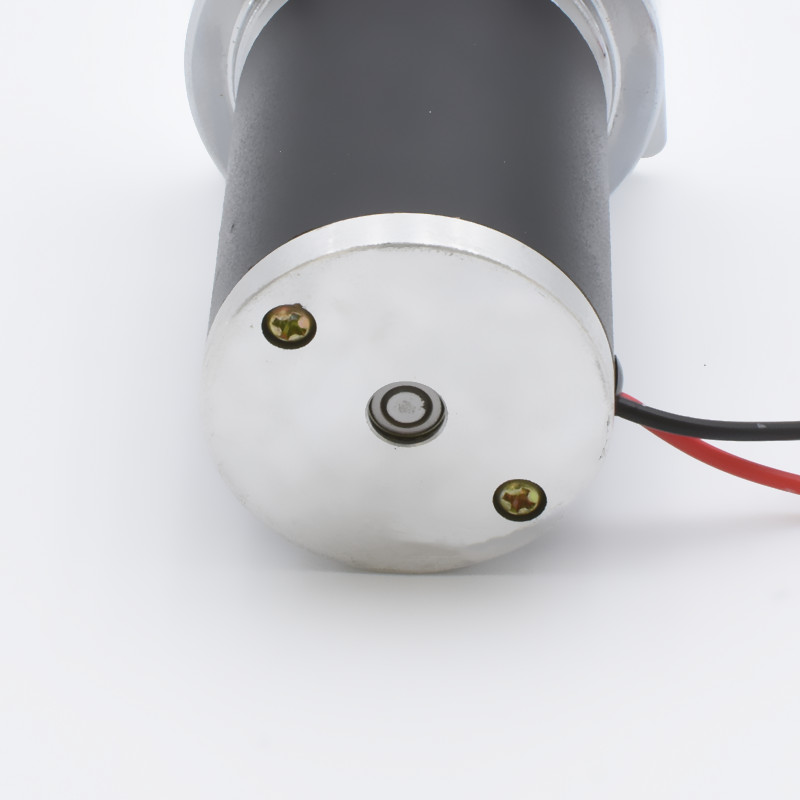

| Mootori pilt Mootori tegelik pilt | |||||||||||||||||||||
 | |||||||||||||||||||||
| Mootori omadused Mootori karakteristikud | |||||||||||||||||||||
| Korpuse materjal Installipinna materjal | Alumiiniumisulamist Alumiiniumlegende | ||||||||||||||||||||
| Ratasahela materjal Rataste materjal | Teras teravähed | ||||||||||||||||||||
| Tagasilöök Ratta tagasilöök | ≤2° | ||||||||||||||||||||
| Väljavõtte telgidel asetsevad plaadid Väljavõtutele asendatud plaadid | Palavplaat Palavplaat | ||||||||||||||||||||
| Soovitatav maksimaalne sisendkiirus Soovitatav suurim sisendkiirus | ≤8000RPM | ||||||||||||||||||||
| Radiaalne jõud Raadiaaljõud | ≤5kgf | ||||||||||||||||||||
| Aksiaaljõud Aksiaaljõud | ≤7kgf | ||||||||||||||||||||
| Suurim survemõju teljel Peatael suurim lubatud surutav jõud | ≤20kgf | ||||||||||||||||||||
| Raadiaalvabaerinevus Raadiaalvabaerinevus | ≤0.1mm | ||||||||||||||||||||
| Aksiaalne vaba ruum Aksiaalne vaba ruum | ≤0.3mm | ||||||||||||||||||||
| Töötemperatuurivahemik Kasutustemperatuuri ulatus | -20℃ -120℃ | ||||||||||||||||||||
| Kommutaator Kommutatsiooni struktuur | Pärsitud | ||||||||||||||||||||
| Pöörlemis-suund Pöörlemis-suund | PWK / PVL | ||||||||||||||||||||
| Kõlas kohutus | ≤65dB | ||||||||||||||||||||
| DC-mootori tehnilised andmed DC-mootori parameetrid | |||||||||||||||||||||
| Väärtused 25-30 korral ℃ Mõõdetud tavalises temperatuuris | |||||||||||||||||||||
|
Mudel mudel |
Tunnustatud pingeline （V ） nomineline pinge |
Tühi koormus Tühi koormuse parameetrid |
Nimeline Nomineline parameeter |
Seisk Täisvõrta parameetrid |
*Vihje: Vasakul pool olevates andmetes on piiranguid, palun pöörduge meie personali poole rohkemate parameetrite infol. Vihje: Vasakul pool olevad andmetabelid sisaldavad piiratud arvu parameetreid, palun võtke ühendust toega, et saada rohkem teavet. |
||||||||||||||||
|
Kiirus Kiirus |
Praegu Jook |
Kiirus Kiirus |
Praegu Jook |
Moment Moment |
Tootmine Väljundvõimsus |
Eff Tõhusus |
Moment Moment |
Praegu Jook |
|||||||||||||
| rpm | mA | rpm | A | mN.m | W | % | mN.m | A | |||||||||||||
| 4566ZY | 12 | 6000 | 953 | 4800 | 3.56 | 60.00 | 30.16 | 70.54 | 180.00 | 25.60 | |||||||||||
| 4566ZY | 24 | 5000 | 420 | 4000 | 1.43 | 58.35 | 24.44 | 71.38 | 175.05 | 9.56 | |||||||||||
| Mootor koos gearboksi tehniline andmed Lambamootori parameetrid | |||||||||||||||||||||
| Gearboksi andmed Lambakastme parameetrid | |||||||||||||||||||||
|
Geaaredel Lambasuhetus n : 1 |
7.6 | 8.3 | 10.8 | 14.1 | 20.7 | 27 | 34.3 | 41 | 45 | 66.3 | 77.7 | 101 | 131 | 144 | 212 | 270 | 323 | 355 | 462 | ||
|
Gearstadiumite arv Lamba tasemeid |
2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | ||
|
Gearboksi pikkus Lambakasti pikkus (mm) |
28.5 | 28.5 | 28.5 | 28.5 | 33.5 | 33.5 | 33.5 | 33.5 | 33.5 | 36 | 36 | 36 | 36 | 36 | 40 | 40 | 40 | 40 | 40 | ||
|
Toimivus Tõhusus (%) |
0.72 | 0.72 | 0.72 | 0.72 | 0.61 | 0.61 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.44 | 0.44 | ||
| 4566ZY-12V-6000R | |||||||||||||||||||||
|
Tühi koorma kiirus Tühi koormus kiirus (TPH) |
789.5 | 722.9 | 555.6 | 425.5 | 289.9 | 222.2 | 174.9 | 146.3 | 133.3 | 90.5 | 77.2 | 59.4 | 45.8 | 41.7 | 28.3 | 22.2 | 18.6 | 16.9 | 13.0 | ||
|
Nimetatud kiirus Nimetuskiirus (TPH) |
631.6 | 578.3 | 444.4 | 340.4 | 231.9 | 177.8 | 139.9 | 117.1 | 106.7 | 72.4 | 61.8 | 47.5 | 36.6 | 33.3 | 22.6 | 17.8 | 14.9 | 13.5 | 10.4 | ||
|
Nimetatud pöördemoment Nimetorm (N·m) |
0.329 | 0.360 | 0.468 | 0.611 | 0.763 | 0.995 | 1.264 | 1.511 | 1.658 | 2.077 | 2.434 | 3.163 | 4.103 | 4.510 | 5.644 | 7.188 | 8.599 | 9.451 | 10.000 | ||
|
Nimetatud pöördemoment Nimetorm (KG.CM) |
3.23 | 3.53 | 4.59 | 5.99 | 7.47 | 9.75 | 12.39 | 14.81 | 16.25 | 20.35 | 23.85 | 31.00 | 40.21 | 44.20 | 55.31 | 70.44 | 84.27 | 92.62 | 98.00 | ||
|
Nimetatud pöördemoment Nimetorm (LB.IN) |
3.72 | 4.06 | 5.29 | 6.90 | 8.61 | 11.23 | 14.27 | 17.06 | 18.72 | 23.45 | 27.48 | 35.72 | 46.33 | 50.92 | 63.72 | 81.16 | 97.09 | 106.71 | 112.91 | ||
| 4566ZY-24V-5000R | |||||||||||||||||||||
|
Tühi koorma kiirus Tühi koormus kiirus (TPH) |
657.9 | 602.4 | 463.0 | 354.6 | 241.5 | 185.2 | 145.8 | 122.0 | 111.1 | 75.4 | 64.4 | 49.5 | 38.2 | 34.7 | 23.6 | 18.5 | 15.5 | 14.1 | 10.8 | ||
|
Nimetatud kiirus Nimetuskiirus (TPH) |
526.3 | 481.9 | 370.4 | 283.7 | 193.2 | 148.1 | 116.6 | 97.6 | 88.9 | 60.3 | 51.5 | 39.6 | 30.5 | 27.8 | 18.9 | 14.8 | 12.4 | 11.3 | 8.7 | ||
|
Nimetatud pöördemoment Nimetorm (N·m) |
0.320 | 0.350 | 0.455 | 0.594 | 0.742 | 0.968 | 1.229 | 1.469 | 1.613 | 2.019 | 2.367 | 3.076 | 3.990 | 4.386 | 5.489 | 6.990 | 8.363 | 9.191 | 10.000 | ||
|
Nimetatud pöördemoment Nimetorm (KG.CM) |
3.14 | 3.43 | 4.46 | 5.83 | 7.27 | 9.48 | 12.05 | 14.40 | 15.80 | 19.79 | 23.19 | 30.15 | 39.10 | 42.98 | 53.79 | 68.51 | 81.95 | 90.07 | 98.00 | ||
|
Nimetatud pöördemoment Nimetorm (LB.IN) |
3.62 | 3.95 | 5.14 | 6.71 | 8.38 | 10.92 | 13.88 | 16.59 | 18.21 | 22.80 | 26.72 | 34.73 | 45.05 | 49.52 | 61.97 | 78.93 | 94.42 | 103.77 | 112.91 | ||

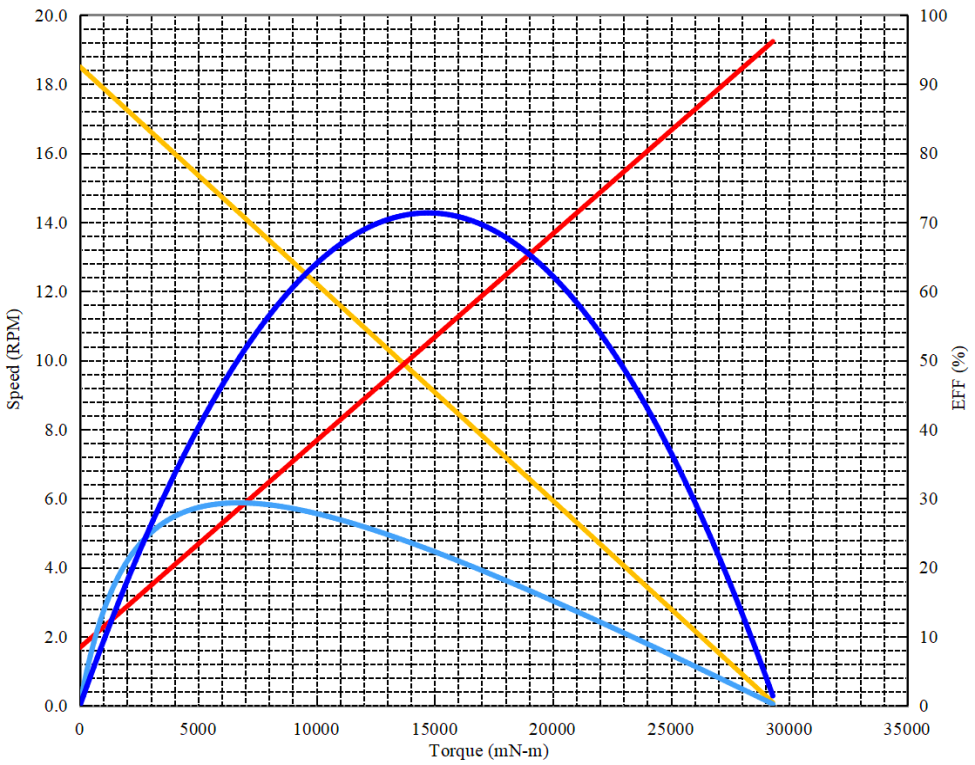

| Veeretagemootori joonistuskontsentratsioon Veeretagemootori kõver näidis | |||||||||||||||||||||
| projekt Töö nimi : | Kooskäigumotor | Päev Kuupäev : | 2025/3/26 | Jõudlus (ümbrites temperatuur 25-30 ℃ ) | |||||||||||||||||
| Mootori pöörlemiskiirus Kiirus : | 5000TPM | Täismahuga Mitteline : | 100% | Eff | Kiirendatud testimine, et vältida temperatuuri tõusu ja ülekoormuse kahjustust. | ||||||||||||||||
| Rataslahv Taseme number : | 5 | 20.0 | WATSID | Püsivoltiiv Püsivoltiiv laadimine : | 24 | Voltid | |||||||||||||||
| Geaaredel Lambasuhetus : | 270 | 5.0 | Amp. | Suund Suund : | CW/CCW | ||||||||||||||||
 |
Tühjalaadil Tühi koormuse parameetrid | ||||||||||||||||||||
| Kiirus Kiirus : | 18.5 | rpm | |||||||||||||||||||
| Praegu Jook : | 0.42 | ampeerid | |||||||||||||||||||
| Maksimaalsed ajutised parameetrid Suurimad hetkene parameetrid | |||||||||||||||||||||
| Moment Võrk : | 29400.24 | mN-m | |||||||||||||||||||
| Praegu Jook : | 4.83 | ampeerid | |||||||||||||||||||
| Maksimaalse efektiivsuse juures Kõrgeimate efektiivsuse punkti parameetrid | |||||||||||||||||||||
| Toimivus Tõhusus : | 29.4 | % | |||||||||||||||||||
| Moment Võrk : | 6708.0 | mN-m | |||||||||||||||||||
| Kiirus Kiirus : | 14.3 | rpm | |||||||||||||||||||
| Praegu Jook : | 1.42 | ampeerid | |||||||||||||||||||
| Tootmine Väljundvõimsus : | 10.04 | WATSID | |||||||||||||||||||
| Maksimaalset väljundvõimsust kohal Maksimaalse väljundvõimsuse parameetrid | |||||||||||||||||||||
| Tootmine Väljundvõimsus : | 14.266 | WATSID | |||||||||||||||||||
| Moment Võrk : | 14728.4 | mN-m | |||||||||||||||||||
| Kiirus Kiirus : | 9.2 | rpm | |||||||||||||||||||
| Praegu Jook : | 2.63 | ampeerid | |||||||||||||||||||
| Tootmis kombinatsioon Muud lisad | |||||||||||||||||||||
| Tarvikud Nimi | Pinge Pinge | Resolutsioon Resolutsioon | Kanali arv | Märkus | |||||||||||||||||
| Magnetne enkoder magnetne enkoder | 5V-24V | 13ppr | A&B | ||||||||||||||||||
| φ37-Pöördeahel lõhk | 12V-24V | / | / | ||||||||||||||||||
| Optiline enkoder optiline enkoder | 5V-24V | 100ppr, 200ppr, 256ppr, 360ppr, 400ppr, 512ppr, 1000ppr | A&B | ||||||||||||||||||
